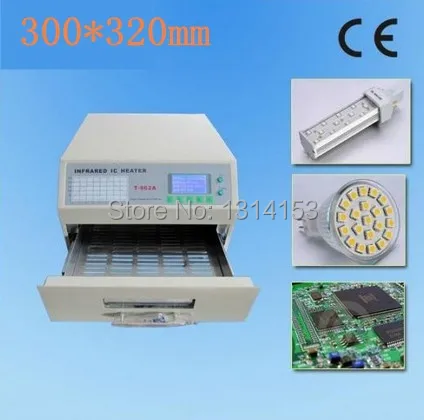

220 В/110 В умная печь для оплавления инфракрасный IC НАГРЕВАТЕЛЬ паяльная машина 1500

220 В/110 В умная печь для оплавления инфракрасный IC НАГРЕВАТЕЛЬ паяльная машина 1500

Эффективная область сварки: 300*320 мм

Нажмите F4, чтобы перейти в меню Файл на английском языке (меню на английском языке)

Характеристика:

Есть большая Инфракрасная паяльная Максимальная площадь, чтобы достичь эффективного 300x320 мм.

Полная визуальная работа с ЖК-экраном высокого качества. Автономный микропроцессор УПРАВЛЯЕМЫЙ IC нагреватель и наладочная станция для пайки.

Один оконный ящик удерживает сборки в нагревательной камере.

Восемь видов волн температурных параметров могут быть предоставлены на выбор.

Может паять самые умные маленькие части, например Чи, СОП, LCC, QFP, BGA и т. Д.

Быстрое инфракрасное излучение и циркуляция ветра для тепла, поэтому температура очень точная и ровная.

Автоматически с помощью микрокомпьютерного управления. Весь процесс пайки завершается автоматически от предварительного нагрева, замачивания и оплавления через охлаждение.

T962AI. Обзор:
Продукты с использованием микрокомпьютерного управления, сохраненные восемь кривых температуры оплавления для пользователей на выбор, вы можете удовлетворить национальный стандарт американского стандарта свинца неэтилированного SMD, BGA сварочные требования, простая эксплуатация, весь процесс сварки автоматически;
Быстрое инфракрасное излучение и Циркуляционный нагрев воздуха, температура более точная и равномерная; методы нечеткого управления и визуализации ящика верстака, весь процесс сварки автоматически под вашим наблюдением; для завершения одиночного, двухсторонняя сварка, может сварить большинство узких компонентов поверхностного монтажа.
Благодаря безуходной конструкции с высокой надежностью, вы можете использовать сердце, будьте уверены.

Во-вторых, описание товара:
1, большой объем оплавления области:
В результате площадь сварки: 300x320 мм, значительно увеличивая использование машины, экономя инвестиции.
2. Выбор кривой температуры:
Память восемь температурных параметров кривых на выбор, и ручное нагревание, принудительное охлаждение; весь процесс сварки автоматически, простая работа.
3. Уникальный дизайн температуры и средней температуры:
Выходная мощность до 1500 Вт Быстрое инфракрасное нагревание и равномерный температурный вентилятор с более точной, равномерной температурой, он может автоматически завершить весь производственный процесс точно в соответствии с заданной температурной кривой без рук.
4. Дружественные технологии:
Решительный внешний вид, визуальная работа, дружественный интерфейс человека-машины, идеальная программа температурного профиля, начать закончить отражает технологии; компактный размер и вес, позволит вам сэкономить много денег, режим размещения столешницы позволяет вам иметь больше места; Простые инструкции, так что вы увидите.
5. Идеальный выбор функций:
Оплавление, сушка, нагрев, формирование, быстрое охлаждение и другие функции свернуты в один; быть завершены чипом, SOP, PLCC, QFP, BGA пакет и все одиночные, двухсторонняя Сварка печатной платы; продукт может использоваться в качестве отверждения клея, термического старения печатных плат, ремонта печатных плат и других работ. Широко применяется для всех типов предприятий, компаний, научно-исследовательских учреждений и малых производственных потребностей.
6. Технические параметры:
Эффективная область сварки: 300x320 см
Размеры изделия: 43x37x26 см
Размер упаковки: 50x43x33 см
Номинальная мощность: 1500 Вт
Цикл процесса: 1 ~ 8 мин
Напряжение источника питания: 220В. 110В/50Гц
Вес изделия: 12,5 кг
Вес изделия: 14 кг

В-третьих, инструкции по эксплуатации:
1. Установка и ввод в эксплуатацию оборудования:
Поместите устройство на вентиляционную платформу, чтобы обеспечить гладкую нижнюю вентиляцию, не легковоспламеняющиеся предметы, размещенные вне ящика, ящик открывается и закрывает пространство, удобное в эксплуатации; корпус требует наличия места для рассеивания тепла 20 мм с четырех сторон; первый случайный шнур питания подключен, Проверьте правильность напряжения AC220V, вставленного в гнездо, включите выключатель питания, ЖК-дисплей передней панели.
Нажмите клавишу S для отображения основного пользовательского интерфейса:
Нажмите F4, чтобы переключиться на: меню на английском языке
На Главном экране нажмите клавишу F3, чтобы выбрать различные кривые температуры: кривая 1
Нажмите клавишу F3 для отображения кривых ключевых параметров: подходит для типа паяльной пасты, температуры и времени оплавления, как показано ниже
Нажмите F4, чтобы вернуться на предыдущую страницу, нажмите клавишу F1, чтобы автоматически выполнить выбранную кривую температуры, после окончания работы, автоматически выключить, звуковой сигнал.
На основной панели нажмите клавишу F2, чтобы выбрать ручную работу: нажмите клавишу F1, чтобы запустить вентилятор охлаждения, нажмите клавишу F1/S, чтобы остановить; Нажмите клавишу F 2, электрический запуск, И затем нажмите клавишу F2/S, чтобы остановить. Нажмите клавишу S для выхода, вернитесь на главный экран.
2. Выбор кривой:
1), включен, нажмите клавишу S, чтобы выбрать интерфейс, нажмите F4, чтобы выбрать различные языковые категории, нажмите клавишу F3 для ввода интерфейса выбора температуры:
2) в зависимости от ваших требований к обработке выберите другую кривую. Нажмите клавишу F1/F2, выберите другую температурную кривую вперед/назад, есть восемь различных температурных профилей на ваш выбор, нажмите клавишу F3, чтобы просмотреть различные параметры кривой, нажмите клавишу F4, чтобы подтвердить кривую, вернитесь к основному интерфейсу.
Кривая 1, применяется к: GB 85Sn/15Pb 70Sn/30Pb;
Кривая 2, применяется к: GB 63Sn/37Pb 60Sn/40Pb;
Кривая 3, применяется к: американскому стандарту Sn/Ag3.5; Sn/Cu.75 Sn/Ag4.0/Cu.5
Кривая 4, применяется к: американскому стандарту Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0
Кривая 5, применяется к: Красная Пластиковая стандартная кривая температуры отверждения, Heraeus PD955M
Кривая 6 для: плата PCB повторная работа и так далее
Кривая 7-8, применяется к: Пользовательская Настройка кривой:
Нажмите клавишу S, чтобы войти в экран настройки температуры:
Нажмите клавишу F1/F2, вперед/назад выберите другую точку во времени, нажмите кнопку F3/F4, вверх/вниз, чтобы выбрать различные точки температуры, выберите больше подключенных к соответствующей точке кривой, нажмите клавишу S, чтобы сохранить: сохранить после автоматического возврата, Например, Удовлетворенность пользователя может нажать клавишу F4 для выбора; если пользователи не удовлетворены, нажмите клавишу S поверх операции, можно повторить.
3. Работа:
1) Аккуратно поместите предметы, которые будут обработаны на платформе в ящике, закройте ящик, нажмите клавишу F1 для загрузки, автоматическое выполнение выбранной кривой нагрева; текущее время выполнения отображается на ЖК-экране, установленная температура, измеренная температура, И автоматически записывает фактическую кривую температуры для пользователей, чтобы сравнить.
2), через окно наблюдения и передний ЖК-дисплей ящика данных, кривая, весь процесс в вашем визуальном мониторинге, Если кривая обработки не может достичь вашего запроса, чтобы изменить параметры.
3) Кривая обработки находится в строгом соответствии с предустановкой для различных паяльной пасты оплавляет Различные температурные требования, вы можете задать дополнительный температурный профиль в соответствии с различными потребностями.
4) обработка, например, должна быть остановлена, в соответствии с S ключом, чтобы принудительно завершить; обработка завершена, автоматический вентилятор охлаждения продукта; Вы также можете начать вентилятор принудительное охлаждение.
5), после завершения оплавления, если продукт неисправен, он может повторно Автоматическая Сварка снова, вы можете вручную начать нагревание оплавления.
4. Текущее техническое обслуживание:
1) для сохранения чистоты полости:
У нас есть функция очистки полости: после использования несколько раз, мы рекомендуем вручную открыть нагрев и вентилятор в течение 2-3 минут, таким образом, оставшийся в полости растворитель испаряет припой тепла, чтобы обеспечить стабильную чистоту полости и общую производительность; Каждый после выключения должен быть открыт перед вентилятором, так что весь остыл достаточно, а затем выключен, поэтому увеличен срок службы.
2), регулярная очистка ящика стеклянного смотрового отверстия, держите его в чистоте.
IV уведомления
1) мощность устройства должна быть заземлена; когда не используется в течение длительного времени, отключите блок питания.
2), машина не выхлопывает проход, рекомендуется проветриваемое место для предотвращения отравления паяльной пасты.
3), машина имеет строгую защитную изоляционную обработку материала, без защиты не может быть разобрана.
