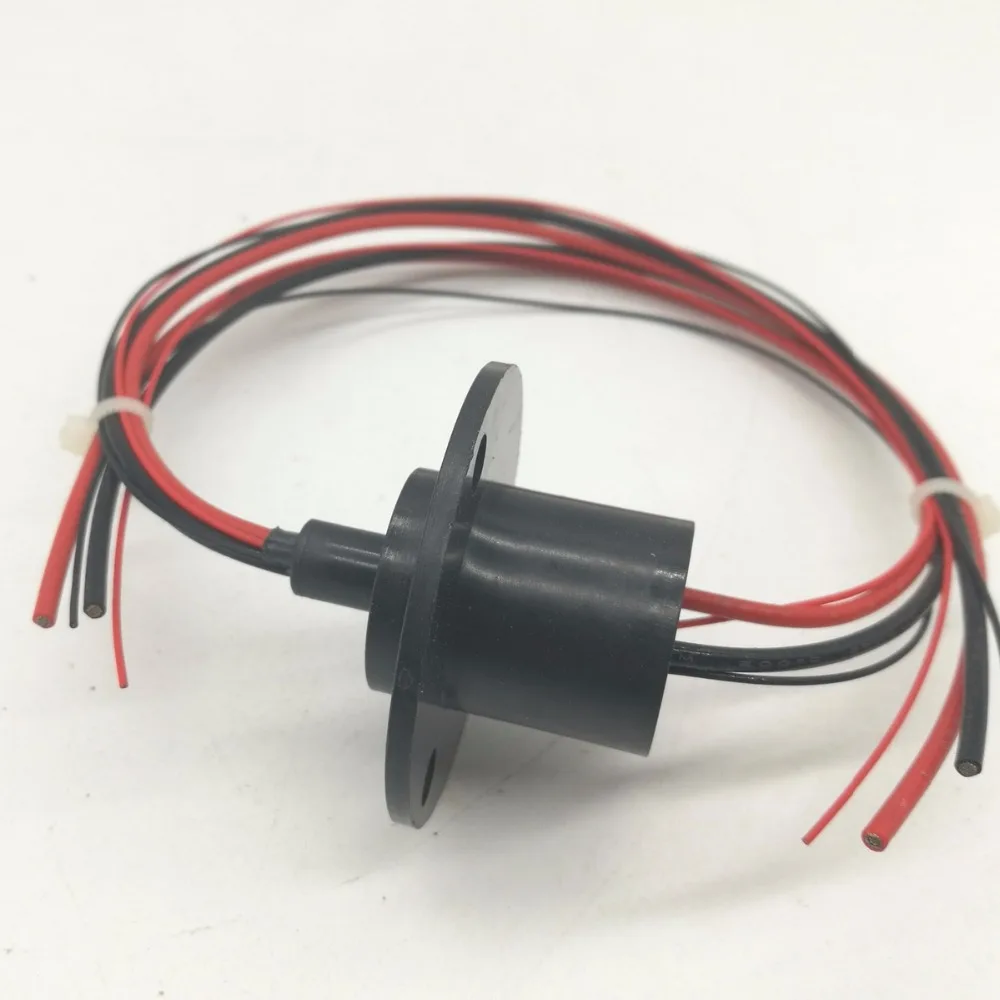

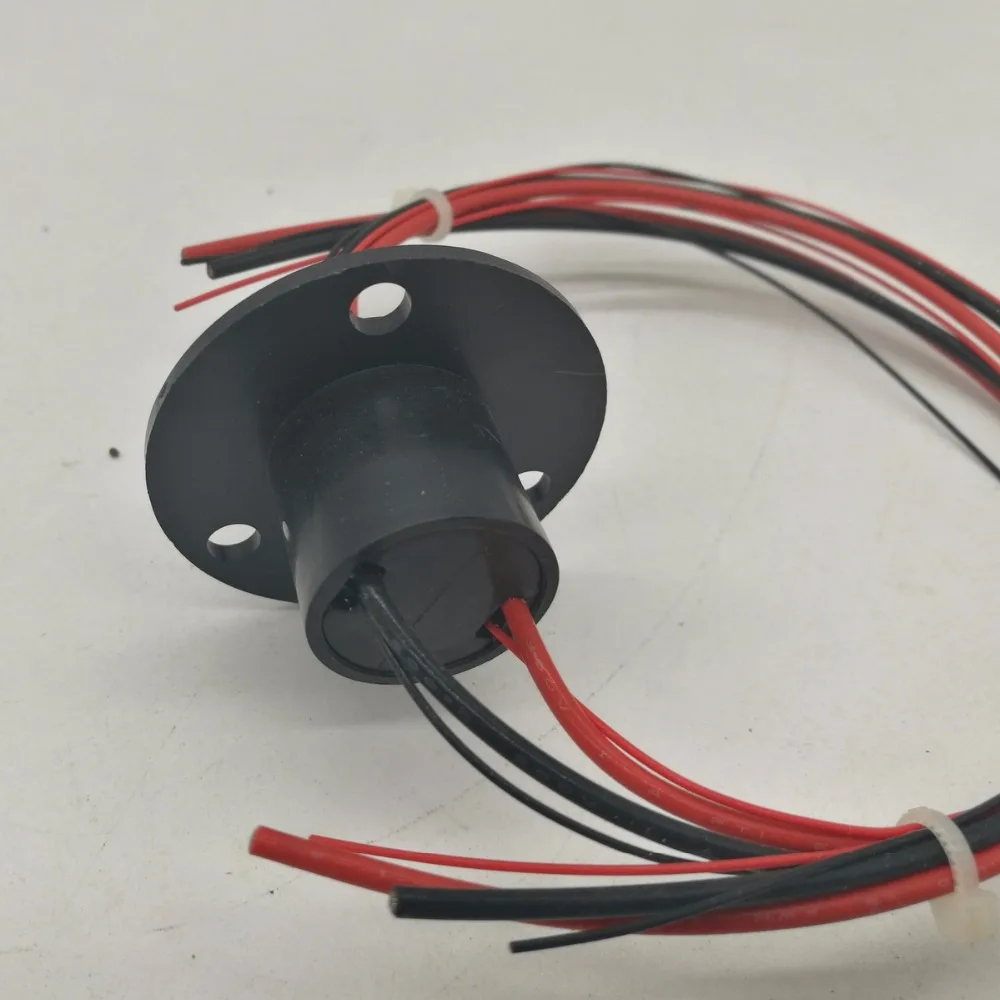

Соединительное кольцо для капсулы с фланцем od 22 мм. 2s сигнал 2p мощность

Соединительное кольцо для капсулы с фланцем od 22 мм. 2s сигнал 2p мощность

Описание
Кольцо Скольжения капсулы является стандартным, вне полки серии продукта, который использует золотые контакты на поворотном интерфейсе. Цветные свинцовые провода используются как на статоре, так и на Роторе для упрощенных электрических соединений. С помощью кольца с v-образной канавкой 90 градусов для каждого кольца, ZSR-A обеспечивает плавный ход, низкий крутящий момент, низкие показатели износа контакта, чем конкурентное скользящее кольцо.

Особенности
-Используются передовые технологии для проектирования, снижения потребления.
-Компактная конструкция обеспечивает большую гибкость в работе с ограничениями размеров системы: Наружный диаметр 22,0 мм и 33,4 мм.
-Может сочетать сигнал и мощность в одном кольце скольжения, полностью удовлетворяет вращение на 360 градусов
-Прецизионный модуль обеспечивает продолжительное техническое обслуживание (без очистки или смазки);

DATESHEET:

Номер детали.

22-2p2s

Параметры
-Рабочее напряжение: 220 В/переменный ток
-Скорость работы: 250 об/мин
-Схемы: 4
-Материал корпуса: инженерный пластик
-Рабочая влажность: 60% RH или выше
-Рабочая температура:-40 °C ~ + 80 °C
-Рабочий ток: 2А 2 цепи + 10*2 цепи
-Материал контакта: позолоченное кольцо-позолоченная кисть
-Сопротивление изоляции: 1000 МОм @ 500 В постоянного тока

-Диэлектрическая прочность: между каждой схемой и всеми другими схемами, ≥ 500 В переменного тока @ 50 Гц
-Электрический шум: 70 миллиом Макс. Протестировано при 6 В постоянного тока, 50 миллиампер при беге при 5 об/мин
-Срок службы: в зависимости от скорости и рабочей среды
-Наружный диаметр: 22,0 мм
-Длина: 26 мм

Типичные Применение
-Система видеонаблюдения;
-Электрическое испытательное оборудование;
-Медицинское оборудование
-Роботов;

Посылка включает в себя
1 * Кольцо для капсулы
