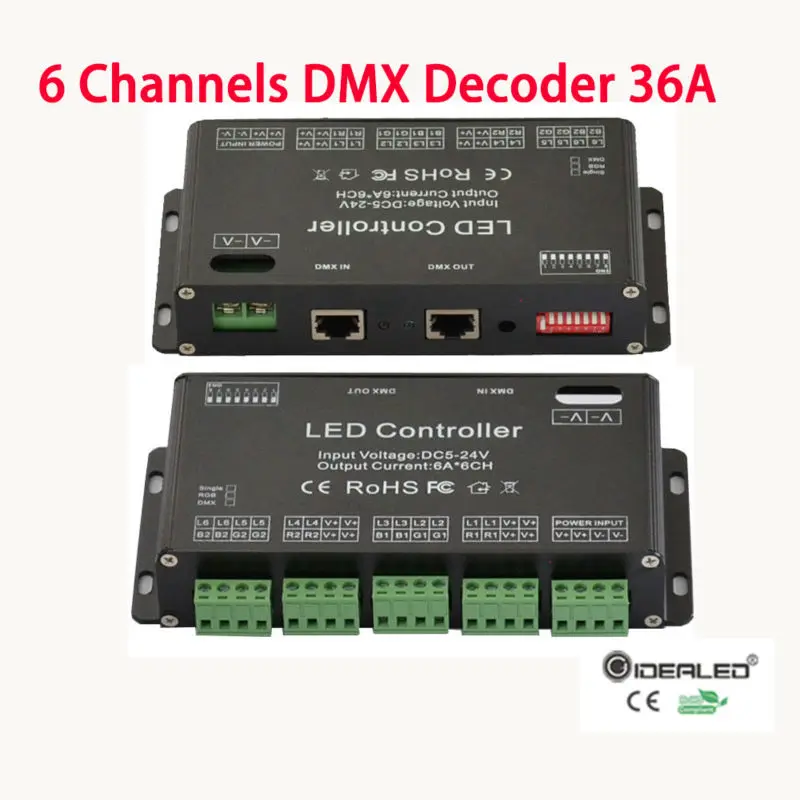

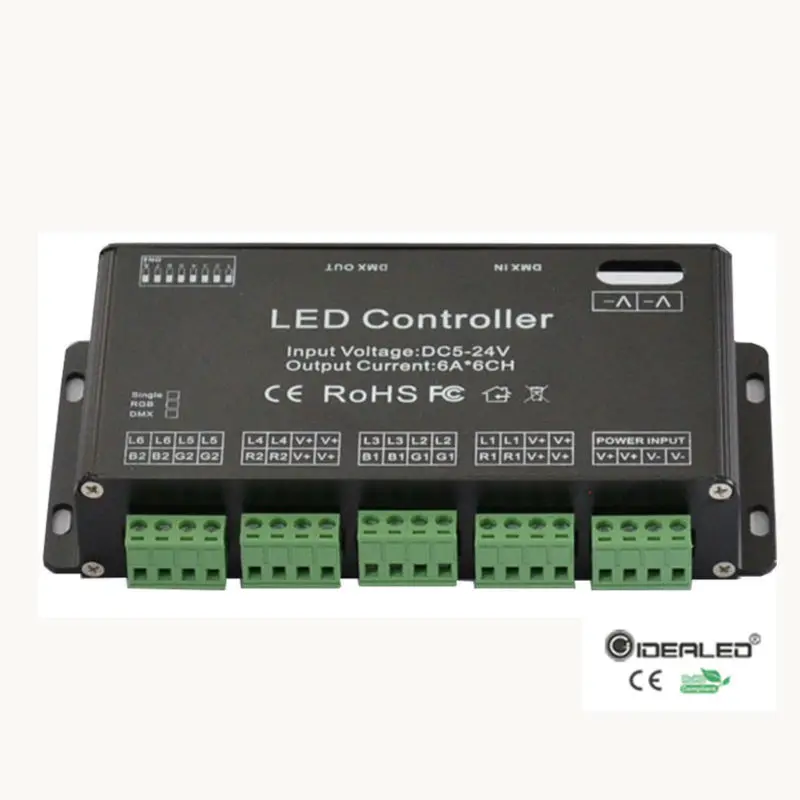

Dmx контроллер 6 каналов Декодер rgb для 860 Вт RGB светодиодный светильник высокой мощности 36A

Характеристики:

1. Входная мощность: 5-24 В
2. Контактор соединен проводом
3. Вольт. Выход по каналам, 6ch,12ch choiced
4.DMX512
5,3 годовая гарантия

1.Введение:

Добро пожаловать для использования постоянного контроллера 6CH, который использует передовые технологии микроэлектронного управления.

Эта технология меняет международную модную DMX512/1990 стандартные цифровые сигналы управления в

Управление в Гальском стилеСигналы.

Есть 1 ~ 12 выходных каналов; Каждый канал может достичь 256 уровней управления. Этот постоянный декодер

Используется, когдаDMX512 контроль оборудования общий светодиодный свет.

2. Производительность продукции:

1. Входная мощность: DC5V ~ DC24V

2. Максимальный ток нагрузки: 6A/CH× 6CH

3. Максимальная нагрузка: 180 Вт (5 В) 432 Вт (12 В) 864 Вт(24 В)

4. Уровень выходного серого: 256

5. Входной сигнал: DMX512/1990

6. Выходной сигнал: 6 каналов постоянного ШИМ

7. Выход DMX:6 каналов

8. Стандарт Разъема DMX512 RJ45

9. Порт Ethernet и стандартная XLR-3 штепсельная вилка caron

10. Размер: 173*100*50 мм

11. Вес нетто: 271 г Вес брутто: 330 г

3. Основные функции:

Есть 6 выходных каналов, можно подключить к одним или RGB лампам;

0-100% выход затемнения, каждый канал 256 серых уровней;

Международный стандарт DMX512 входной протокол, адресный код, установленный DIP переключателями;

Широкий вход постоянного тока 5 В ~ 24 в пост. Тока;

Каждая занимает 6 адресов DMX.

6 канальный декодер для использования:

Первая Настройка адреса DMX:

Набор декодеров адреса с помощью переключателя кодирования, из которых 1-7 предназначен для настройки исходного адреса бинарного числовогоКодовый переключатель DMX512, первый-самая низкая позиция, девятый-самая высокая

Бит кода адреса может быть установлен до 127.

DMX512 start address code-это сумма переключателей 1-8, в то же время поверните нижнюю сторону переключателя кода

В комплектеЧтобы «1»), затем можно получить значение бит; Переключатель кодирования (Установите значение «0»), значение

Бит 0.

Пример 1:

Как следующая схема 1, адрес запуска DMX512 установлен в 37, кодируя номер 6,3,1 положение включения

Циферблат "1",Другие настроены на «0», затем сумма переключателя 1-8 Значение кода составляет 32 + 4 + 1, это адрес запуска DMX512 37.

Пример 2:

Как схема 2, DMX512 start address установлен в 166, кодируя № 2,3,6,8 Переключить циферблат на «1», другие

Установите значение "0", затемСумма кодового значения переключателя 1-8 составляет 2 + 4 + 32 + 128 = 166, то есть стартовый адрес DMX512 166.

Автоматический режим работы, когда переключатель № 10 выключен.

Эффект choicet (кнопочный переключатель № 1-4)

1, циферблат № 1:autocycle

2, циферблат № 2: цветные градиенты

3, циферблат № 1 и 2: сканирование влево

4, циферблат № 3: сканирование вправо

5, циферблат № 1 и 3: цветная погоня,

6, циферблат № 2 и 3: накопление слева

7, циферблат № 1,2 и 3: правильное накопление

8, циферблат № 4 :glint

9, циферблат № 1 и 4: перейти

10, циферблат № 2 и 4: отсканируйте назад и вперед

11, циферблат № 1,2 и 4: накопление назад и вперед

12, циферблат № 3 и 4: градиент и погоня

13, циферблат № 1,3 и 4: накопление сканирования

14, циферблат № 2,3 и 4: накопление сканирования

15, циферблат № 1,2,3 и 4: градиент и прыжок

Выбор скорости (кнопка switch5-7)

1, циферблат № 5 :0.5s

2, циферблат № 6 :1s

3,Циферблат № 7 :1.5s

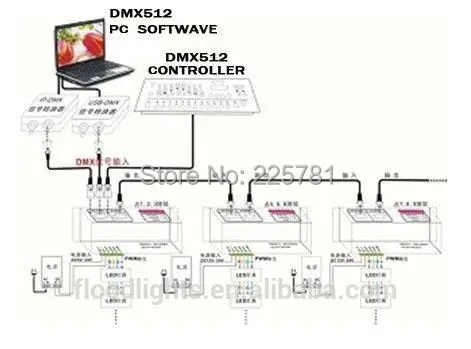

Схема для подключения системы:

Примечания:

A. Этот тип контроллера работает только под DC5V-24V, который обеспечивается сочетающейся контролируемой основной мощностью, илиВ противном случае контроллер будет поврежден.

B. Провод UTP соединен вручную, чтобы сделать кабель, когда два или более контроллера

Подключен.

C. Источник питания должен быть выключен при подключении электрических проводов, и он может быть включен

До изготовленияУбедитесь, что провода подключены правильно, а индикатор основной мощности красного цвета-это освещение.

D. Контроллер должен работать в условиях адекватного проветривания, сухого, не подверженного коррозии, без воспламеняющегося газа и ржавчины.

Е. Пожалуйста, регулярно проверяйте проводное соединение, чтобы провода состаренных, ржавчины, и поврежденные изоляционные прокладки моглиПодлежит своевременной замене.
