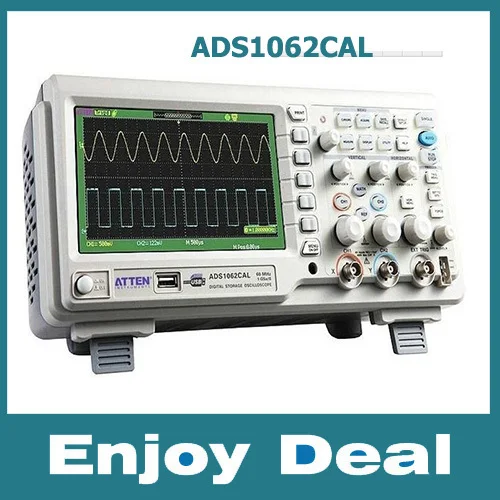

Новое поступление ATTEN ADS1062CAL/ga1062cal цифровой накопительный осциллограф 60 мГц 1 г 2 канала цифровой осциллограф DSO

ADS1000CAL серии Характеристика

• Объем изысканного и его удобно для переноски;

• Используемый цветной TFT ЖК-дисплей, дисплей сигнала является более четким и стабильным;

• Двухканальная полоса пропускания 60 мГц-100 мГц;

• Коэффициент отбора проб в реальном времени составляет 1 ггб;

• Глубина памяти ADS1000CAL составляет 40 КПТС;

• Триггерные модели edge, Pulse, видео, уклон, альтернативные и задержки триггерных режимов;

• Функция уникального цифрового фильтра и функция сигнала;

• Функция Pass/Fail;

• 30 двух параметров функции автоматической измерения;

• Курсор измеряет Чехлы ручного режима, режима трека и автоматического режима;

• Сигнал канала и его дисплей FFT-сигнала на разделенном экране;

• Поп-ап дисплей дисплея шаблон более удобен для пользователей с помощью него;

• Интерфейс на нескольких языках;

• Поддержка многоязычной онлайновой системы помощи;

Модели

Модель индекс

ADS1102CAL

ADS1062CAL

Пропускная способность

100 мГц

60 мГц

Частота дискретизации

Одноканальный: 1GSa/s; Двухканальный: 500MSa/s

Эквивалентная частота дискретизации

50GSa/s

Глубина памяти

Одноканальный: 18 КПТС; Двойные каналы: 9 КПТС/ч

Время нарастания

<3.5ns

<5.8ns

Вход сопротивление

1 м ом 17pF

Сек/div диапазон

2.5nS/div-50s/div

5ns/div-50s/div

Дисплей

Цветной TFT (480*234) 7.0 ”ЖК

Общие характеристики серии ADS1000CAL

Общие спецификации всех продуктов серии ADS1000CAL

Дисплей

8*18 разделяет полноэкранный дисплей

Каналы

2

Вертикальная чувствительность

2 мВ-10 В/div (1-2-5 последовательность)

Вертикальный Разрешение

8bit

Вход муфта

Dc, ac, GND

Вход максимальное напряжение

400 В (Vpp)

Типы запуска

Опушка, пульс, видео, склон, альтернатива, задержка

Режимы запуска

Авто, нормальный, одноместный

Источник запуска

Ч1, ч2, доб, доб/5, АС линия

Save/вспомните

Предоставьте две группы эталонов, 20 групп перехватывают waveforms и 20 групп setups внутренняя функция сохранения/отзыва и usb флэш-накопитель сохранить/память функция

Типы Авто мера

Vpp, Vmax, Vmin, vamp, Vtop, Vbase, Vavg, Mean, vrms, crms, rovshoot, fovshoot, rpreshoot, fpreshoot, freq, срок, время подъема, Осеннее время, + ширина,-ширина, + дежурный,-дежурный, bwid, фаза, FRR, frf, ФРК, FFF, Lrr, lrf, LFR, LFF

Курсор измерения

Инструкция, трек, авто

Пример типов

В режиме реального времени, эквивалентное время

Средние

4, 16, 32, 64, 128, 256

Математика

+,-, *,/, Инверт

FFT

Окно: hanning, hamming, Blackman, прямоугольный

Пункты отбора проб: 1024 пунктов

Режим XY

Ошибка фазы: +/-3 градусов
Поддержка частоты дискретизации: 25ksa/s-100msa/s (в 1-2-5 последовательности)

Дисплей модель

Главный, оконный, оконный зум, рулон, x-y

Меню Дисплей

2сек, 5сек, 10сек, 20сек, Infinite

Кожи

Классика, модерн, традиция, емкий

Дисплей Язык

Упрощенный китайский, традиционный китайский, английский, арабский, французский, немецкий, русский, испанский, португальский, японский, корейский

Источники питания Напряжение

100-240vac, 47 Гц-440 Гц, 50ва Макс, катией

Размеры и Вес

339 мм * 110.5 мм * 148.5 мм, about2.4kg

Usb host

Поддержка usb флеш-накопитель для хранения

Устройство USB

Поддержка совместимых принтеров PictBridge и PC Remote Control RS-232

Интимные аксессуары

(1:1, 10:1) proble * 2, easyscope компьютерная программная система, шнур питания, USB кабель, руководство пользователя,

Easydsolib Программы для компьютера Вышивка Крестом Пакет,

Интимные Аксессуары в комплекте:

1 × Мощность шнур

2×probe

1 × Инструкция CD и руководство пользователя

1 × usb-кабель
