ЖК-экран 10 4 дюйма G104SN03 Х600 с HD MI + VGA 2AV плата контроллера ЖК-дисплея подходит для

ЖК-экран 10 4 дюйма G104SN03 Х600 с HD MI + VGA 2AV плата контроллера ЖК-дисплея подходит для

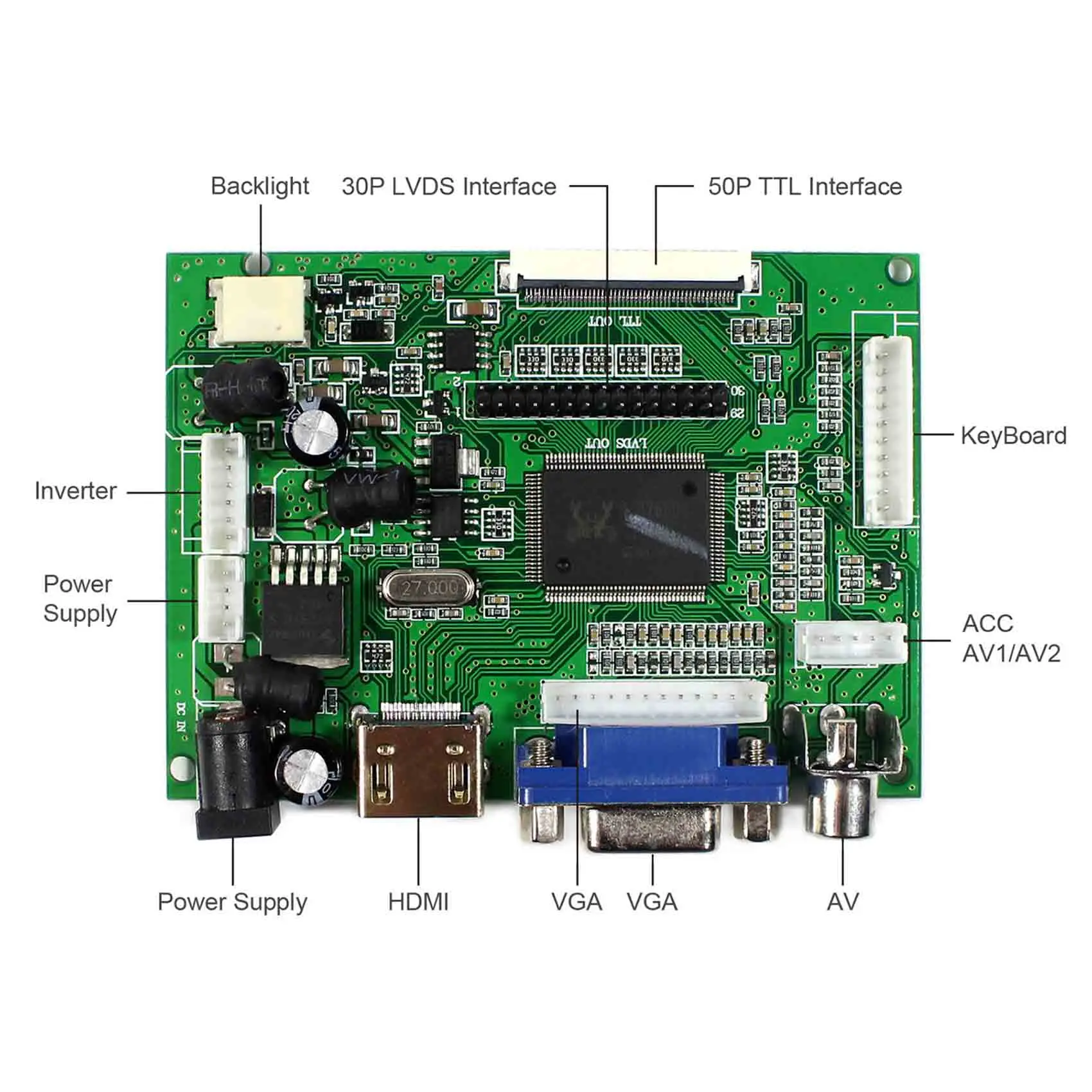

Плата ЖК-контроллера:

HDMI VGA 2AV LCD плата работает для LVDS интерфейс ЖК-экран

50Pin TTL разъем для 7 дюймов ~ 10,1 дюймов ЖК-дисплей Экран

Входной адаптер питания: 12 В постоянного тока более 2 А.

Поставляется в режиме ожидания, когда не входной сигнал

Модель в режиме ожидания <1 Вт

Видео вход: HDMI VGA AV1 AV2

Реверсивный: Поддержка автоматического переключения на AV2, когда разъем ACC до 12 В

OSD: яркость контрастность Авто язык и так далее

Язык: Английский Французский Немецкий Испанский итальянский и так далее

Размер платы: 91 мм x 66 мм x 12 мм

10,4 "VS104T-001A 800X60 0 ЖК-дисплей Экран:

Режим отображения TN, обычно белый, трансмиссионный

Разрешение 800RGB)× 600

Общий размер 236 × 174,3 × 4,9 (H×V×D)

Область отображения 211,2 × 158,4 (H×V)

Яркость 500 кд/м² (Typ.)

Коэффициент контрастности 500:1 (Typ.) (ТМ)

Угол обзора 80/80/60/80 (тип.)(CR≥ 10) [влево/вправо/вверх/вниз]

Интерфейс сигнала LVDS (1 канал, 6 бит) , 20 контактов, разъем

Подсветка WLED

Вход Напряжение 3,3 Вольт постоянного тока (тип.)

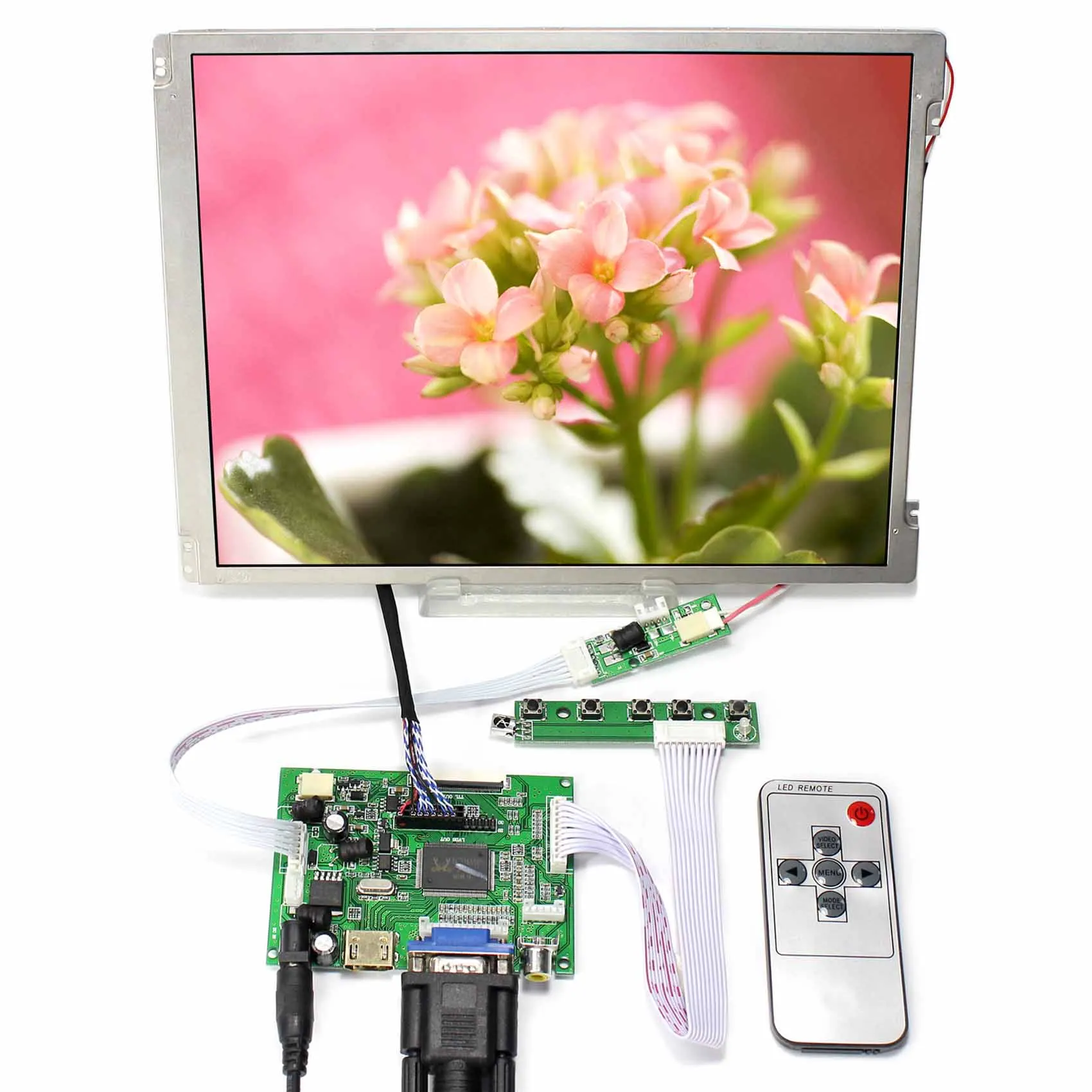

Упаковочный лист:

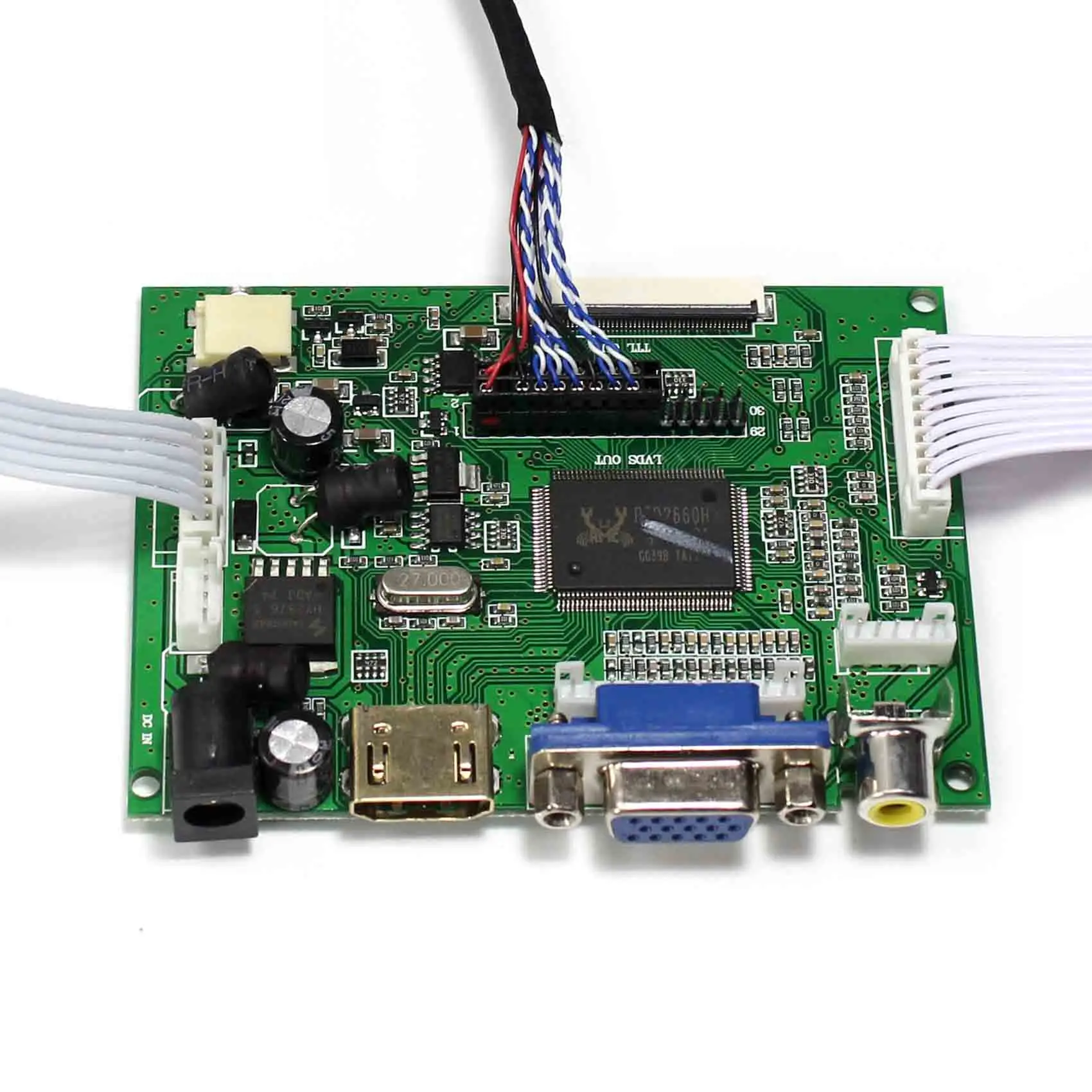

1 × HDMI + VGA + 2AV плата ЖК-контроллера VS-TY2662-V1

1 × 10,4 дюймов VS104T-001A 800X60 0 ЖК-дисплей Экран

1 × плата конвертера

1 × кабель LVDS

1 × Клавиатура с кабелем

1 × Пульт дистанционного управления (батарея в комплект не входит)

Ниже приведены способы оплаты, которые мы обычно используем,Кроме платформы.

Мы отправим товар в течение 3 рабочих дней как можно скорее после размещения заказа.(Expcet праздник)

Пожалуйста, подтвердите свой адрес заказа и номер телефона, если вы хотите изменить адрес, свяжитесь с нами.

Доставка Обычным способом прибудет в течение 15-60 дней. Если вам нужен товар срочно, пожалуйста, свяжитесь с нами, чтобы отправить экспресс-доставку, мы проверим стоимость экспресс-доставки для вас.

Примечание:

Независимо от того, что произошло, пожалуйста, свяжитесь с нами в первый разВместо того, чтобы оставлять негативные отзывы или открывать спор.

Мы постараемся сделать все возможное, чтобы помочь вам решить проблему или повторно отправить/вернуть вам деньги. Пожалуйста,Доверяйте нам иДайте нам шанс служить вам.

Если вы не получили товар в течение 15-60 дней, пожалуйста, проверьте номер отслеживания или свяжитесь с нами.

Любые проблемы с операцией, мы можем обеспечить беспроводную техническую поддержку в рабочее время.

Если товар поврежден во время доставки, пожалуйста, свяжитесь с нами после получения товара, мы повторно отправим или вернем вам деньги.

Один год гарантии со дня продажи товара. Некоторые технические проблемы можно решить онлайн.

Анализ неисправностей и съемка:

T1: ЖК-экран показывает черный экран после включения.

S1: 1. Пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к усилительной плате (плата инвертора). Если нет, подключите его и включите питание снова.

S1: 2. Проведите некоторые тесты обмена: измените входной сигнал на тест; Измените адаптер питания на тест; Измените источник сигнала на тест; Измените сигнальный кабель на тест; Измените ЖК-экран на тест. И так далее.

T2: сигнальный кабель не может подключаться к разъему экрана.

S2: если ваш экран имеет разъем eDP, но вы купили плату, которая подходит для экрана разъема LVDS. Например, если ваш экран LP156WX4-TP(X), но вы получаете плату контроллера, которая подходит для платы контроллера LVDS, например, LP154WX4-TL(X), он не будет соответствовать вашему экрану. Затем, пожалуйста, выберите причину возврата «получить неправильный продукт». Или сначала свяжитесь с продавцом.

T3: Изображение ЖК-экрана не отображается правильно или показывает белый экран. Или светодиодный дисплей поочередно мигает красным и зеленым цветом.

S3:1. Убедитесь, что сигнальный кабель, который подключается к разъему ЖК-экрана с правильным направлением. (Pin1-Pin1, на некоторых панелях Кабельный соединитель может быть собран в двух направлениях, поэтому иногда при смене на обратную сторону он будет хорошо работать)

S3:2. Пожалуйста, подтвердите, является ли разрешение ЖК-экрана таким же, как разрешение платы ЖК-контроллера (пожалуйста, обратитесь к ссылке на покупку платы контроллера, которая отмечена совместимым разрешением, используйте Тип экрана для поиска в сети, чтобы подтвердить разрешение поддержки), если нет, пожалуйста, свяжитесь с продавцом, Некоторые платы после обновления прошивки исправят эту проблему.

T4: ЖК-экран имеет изображения, но очень темный. (Используйте светильник фонарь, чтобы проверить, есть ли внутри экрана изображение или нет)

S4: пожалуйста, подтвердите, подключен ли экранный кабель задней подсветки к инверторной плате (усилительная плата).

Если состояние подключения в порядке, может быть, плата инвертора сломана, если обнаружите эту проблему, пожалуйста, свяжитесь с нами, мы можем отправить вам замену.

T5: дисплей продолжает перезапускать после включения питания.

S5: входной ток адаптера питания слишком мал, пожалуйста, измените адаптер с большим выходным током (2A или больше 2A)

T6: включение, через несколько секунд дисплей переходит на черный экран.

S6: если вы не подключите сигнальный кабель (без источника входного сигнала), он войдет в режим ожидания через несколько секунд питания. Подключите входной сигнал при включении и используйте клавиатуру для переключения на соответствующий канал.

T7: когда кабель сигнала не подключается к ЖК-дисплею, питание на плате, Светодиодный дисплей клавиатуры красного или зеленого цвета. И затем, когда вы подключаете кабель к ЖК-экрану, Светодиодный дисплей клавиатуры выключен.

S7: это из-за неправильного определения сигнального кабеля, пожалуйста, свяжитесь с продавцом, чтобы подтвердить, есть ли у продавца совместимый кабель с ЖК-экраном или нет.

T8. : Компьютер обнаруживает, что плата драйвера подключена, но ЖК-экран не отображается.

S8: если сигнал HDMI или DVI подключен. Пожалуйста, установите на компьютере, чтобы убедиться, что выход HDMI DVI доступен.

T9: разрешение не поддерживается.

S9:1. Пожалуйста, измените на другие разрешения, чтобы подтвердить, могут ли они отображаться нормально или нет.

S9:2. Входное разрешение несовместимо с разрешением ЖК-меню, это связано с тем, что плата контроллера ЖК-экрана записывает общее разрешение, соответствующее специальному разрешению, И меню панели управления Отображает общее разрешение. Если вы хотите отобразить то же разрешение, необходимо изменить данные EDID на ЖК-экране. Если вы столкнулись с этой ситуацией и хотите улучшить ее, пожалуйста, свяжитесь с нами.

T10: на экране отображается несколько цветов, меняющихся на изображении, когда вы только Включите плату или цвет экрана показывает заводской режим OSD, когда вы включаете и вводите сигнал на плату.

S10: это заводской режим, пожалуйста, помогите использовать клавиатуру вкл/выкл, чтобы выключить доску, затем включите, он будет автоматически выходить из заводского режима, И будет работать как обычно.

T11: оригинальный кабель ЖК-экрана не может быть подключен к плате контроллера.

S11: пожалуйста, удалите оригинальный сигнальный кабель, который поставляется с ЖК-экраном, и используйте кабель, который мы предоставили с платой контроллера.

T12: для платы Type-C, после подключения Type-C на ЖК-экране нет сигнала.

S12: пожалуйста, подтвердите ссылку на покупку. Если один тип C используется для питания, а другой используется в качестве входного сигнала, оба типа C должны быть подключены.

T13: когда использовать Type-C подключение к телефону, он не может включаться или яркость очень низкая.

S13: 1. Входной ток на мобильный телефон недостаточно, и невозможно ввести достаточно тока, чтобы контрольная плата могла работать во время передачи сигналов.

S13: 2. Когда телефон включен, яркость по умолчанию включена. Входной ток на мобильный телефон недостаточно. Вам нужно подключить дополнительный адаптер питания к плате управления.

T14: главный чип горячий.

S15: температура нового чипа платы составляет менее 70 градусов Цельсия (150 градусов по Фаренгейту) при комнатной температуре. Если вы беспокоитесь о рассеивании тепла, вы можете добавить радиатор.
