Сетевой Инвертор 500 Вт DC 10 8-28 В AC 220 230 в 240 инвертор для домашнего использования |

Сетевой Инвертор 500 Вт DC 10 8-28 В AC 220 230 в 240 инвертор для домашнего использования |

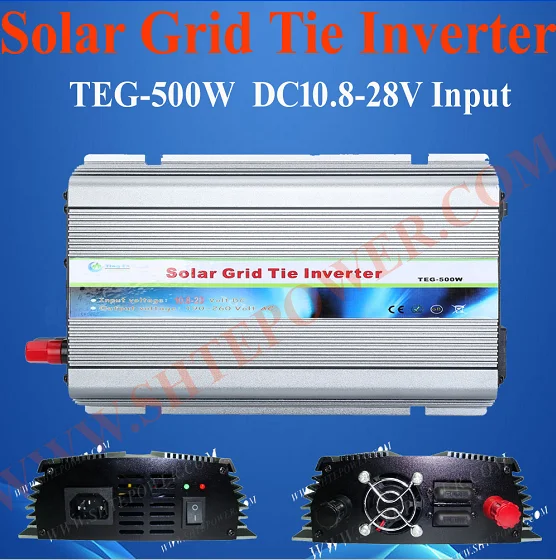

Основная фотография инвертора сетки 500 w

Функция системы

1. Непосредственно подключен к солнечным панелям (Не подключайте аккумулятор)

MPPT использует точную функцию, функции APL, солнечные панели автоматически настраиваются на максимальную выходную мощность, просто подключаются непосредственно к инверторам солнечной панели, не нужно подключать батарею.

AC 0 угол с высокой точностью авто-обнаружения

Переменный фазовый угол 0 через изоляционный усилитель и вход в MCU для высокоточного обнаружения и анализа, скорость переключения фаз всего <1%, таким образом, достигая высокой точности переменного тока и сочетая с фазовой модуляцией. Выход.

Синхронная высокочастотная модуляция

В ходе сетки, как правило, с одинаковым фазовым углом и сеткой (т. Е. Двухфазный переменный ток равен 0, с переключением на два AC fusion) и продукт является первым выпрямленным переменного тока половина частоты переменного тока до 100 Гц, Затем машина производит высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

Выход чистой синусоидальной волны

Используйте SPWM для прямого выхода чистой синусоидальной волны.

Питание автоматически блокируется (APL)

Сила тока различных колебаний, мы должны использовать функцию MPPT, когда функция MPPT регулируется до максимальной точки питания, продукт автоматически включается в точку максимальной мощности, выходная мощность более стабильна.

 Максимальное отслеживание точки питания (MPPT)

Сила тока, напряжение постоянно меняется, если нет отслеживания точки питания, то в прошлом будет много проблем, как правило, принимается Солнечный контроллер, Этот продукт использует высокоточную MPPT вычислительную мощность, автоматическую и немедленную к солнечным панелям выходную мощность регулировки в максимальной выходной точке, для достижения стабильных целей вывода

Автоматически адаптируется к различным коэффициентам мощности нагрузки

Адаптируется к любой нагрузке.

Автоматически выключается, когда выходная мощность неисправности

Когда городская энергосистема планирует отключение электроэнергии, происходит сбой, инвертор автоматически отключает выход.

Предельная защита тока

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

Стек несколько машин (в параллельная машина используется)

Несколько машин параллельно могут быть использованы для достижения небольшого инвертора мощности параллельно для выходной мощности.

Высокочастотный высокий коэффициент конверсии

Используйте высокочастотный преобразователь для повышения эффективности.

6-сортный поиск мощности

В пасмурную погоду выходной ток солнечной батареи чрезвычайно мал, тогда инвертор автоматически откроет 6-ти ранговую функцию поиска мощности.

1. Программа может автоматически открывать регулировку мощности в течение 6 раз.

2. Текущее направление может регулироваться от максимального до минимального.

3. В процессе автоматической регулировки мы увидим мигающий свет. И мощность будет удерживаться в качестве исходной точки, от 0 до максимальной выходной мощности, и он будет перезагружаться не более 6 раз, а затем заблокирован в максимальной мощности, длинная яркая лампа ST.

4. Требуется 10 минут для 6-grade power search.

Использование стека

Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Используется как показано

Руководство пользователя

1. Солнечная панель: Рекомендуется использовать мощность более 30 Вт и стандартное напряжение 17,5 В PV панелей.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

2. Выход переменного тока

Диапазон напряжения инвертора, выходная мощность которого составляет 230 В переменного тока. : 180 в-260 В

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-140 в

Светодиодный индикатор

1. Красный светодиод

1. Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока).

2. Защита от перенапряжения (входное напряжение постоянного тока больше 28 В постоянного тока).

3. Защита от перегрева (при температуре шасси выше 75c

Температура опустилась около 2-10 минут, чтобы перезапустить автоматически после охлаждения).

4. Защита от неисправностей (при отключении или выключении питания 110 В переменного тока или 230 В переменного тока).

5. Islanding защита: когда электропитание останавливается, инвертор автоматически выключает выход.

2. Зеленый светодиод

1. Зеленый светодиод мигает: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии.

2. Зеленый светодиод долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.

Спецификация:

Модели серии сетки

TEG-500W

Рекомендуется использовать солнечные панели

620Wp

Максимальная входная мощность постоянного тока

600 Вт

Максимальное напряжение постоянного тока

VpvDC30.2VDC

Диапазон напряжения постоянного тока

Vpv 10,5 V ~ 28VDC

Максимальный коэффициент выходной мощности

99%

Максимальный входной ток

40А

Выходная мощность переменного тока

0-500 Вт

Максимальная выходная мощность переменного тока

500 Вт

Защита от напряжения

Предохранитель

Стандартный диапазон напряжения переменного тока

180 ~ 260VAC

Частотный диапазон переменного тока

45 Гц-53 Гц

Выходной ток
Общее искажение армоники

THDIAC <5%

Фаза

<1%

Islanding защита

VAC; f AC

Выход короткий
Защита цепи

Ограничение тока

Отображение состояния

Светодиодная лампа

Мощность в режиме ожидания

<2 Вт

Ночная мощность

<1 Вт

Влажность

0 ~ 99% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Помехи системы питания

EN61000-3-2 EN60950-1

Сетевой тест

DIN VDE 1026

Вес нетто

1,3 кг

Вес г

1,8 кг

Размер (Д x Ш x В)

21x16x5,3 см

Упаковка (Д x Ш x В)

Внутренняя коробка: Внутренняя: 30*21*12/шт

Большая коробка: 43*32*38/6 шт

Длина сетевого шнура переменного тока

1,8 м

Охлаждение

Вентилятор охлаждения

Показать

1 красный и 1 зеленый светодиод

 Внимание:
