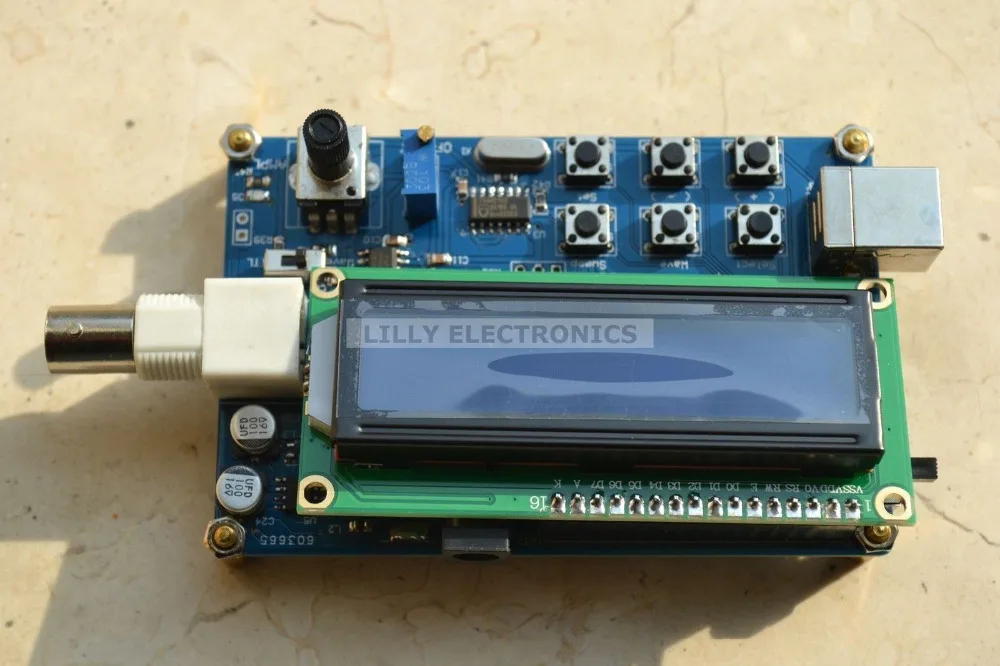

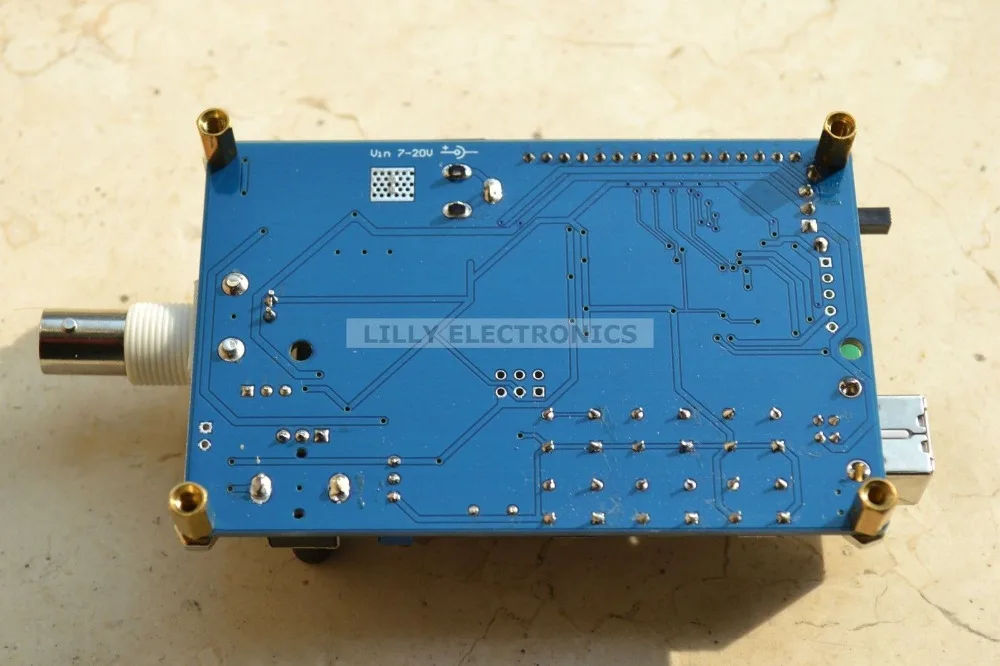

MWG05 1 Гц-5 МГц DDS генератор сигналов Источник Модуль TTL выход с разверткой |

MWG05 1 Гц-5 МГц DDS генератор сигналов Источник Модуль TTL выход с разверткой |

MWG05 основан на прямом цифровом синтезе (DDS) Генератор сигналов, использование CPLD дизайна, с простым в использовании, высокая стабильность сигнала, в то время как TTL выход сигнала, выходной сигнал для регулировки амплитуды и смещения постоянного тока, в то время как прибор имеет функцию подметания, Смогли установить диапазон частот и время сканирования. Для лабораторных техников и энтузиастов.

Основные технические данные

Выход сигнала:

Выходная Синусоидальная волна, квадратная волна (переменный рабочий цикл), треугольная волна, Пилообразная

Выходная амплитуда ≥ 9Vp-p (без нагрузки)

Выходное сопротивление 50 & omega; ± 10%

± 2,5 В постоянного тока смещение

Дисплей LCD1602:

Частотный диапазон 1 Гц ~ 5 МГц

Разрешение частоты 1 Гц

Стабильность частоты ± 1 × 10-6:

Точность частоты ± 5 × 10-6

Синусоидальное искажение ≤ 0.8% (Контрольная частота 1 кГц)

Линейность треугольной волны ≥ 98% (1 Гц ~ 10 кГц)

Квадратный подъем волны и время осени ≤ 100 нс

Квадратный волновой рабочий цикл колеблется от 1% до 99%

TTL выход:

Частотный диапазон 1 Гц ~ 5 МГц

Скорость> 3Vp-p

Коэффициент выхода вентилятора> 20 TTL нагрузки

Сканирование развертки:

Диапазон развертки Fs до Fe

Диапазон времени подметания 1 ~ 99 секунд

Выходная амплитуда 0.5Vp-p ~ 20Vp-p

Требования к компьютерной системе:

Операционная система Windows XP, 2000, Windows 7;

Процессор Pentium или более высокий;

Совместимость с высокоскоростным портом USB2.0, полноскоростным портом USB1.1;

32 Мб оперативной памяти

Жесткий диск 125 Мб

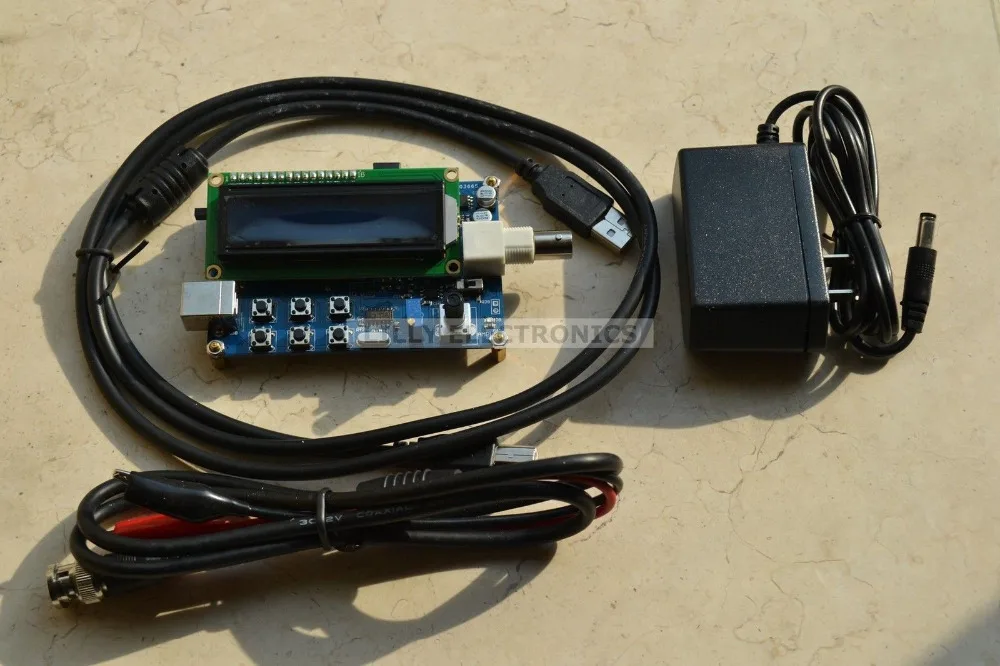

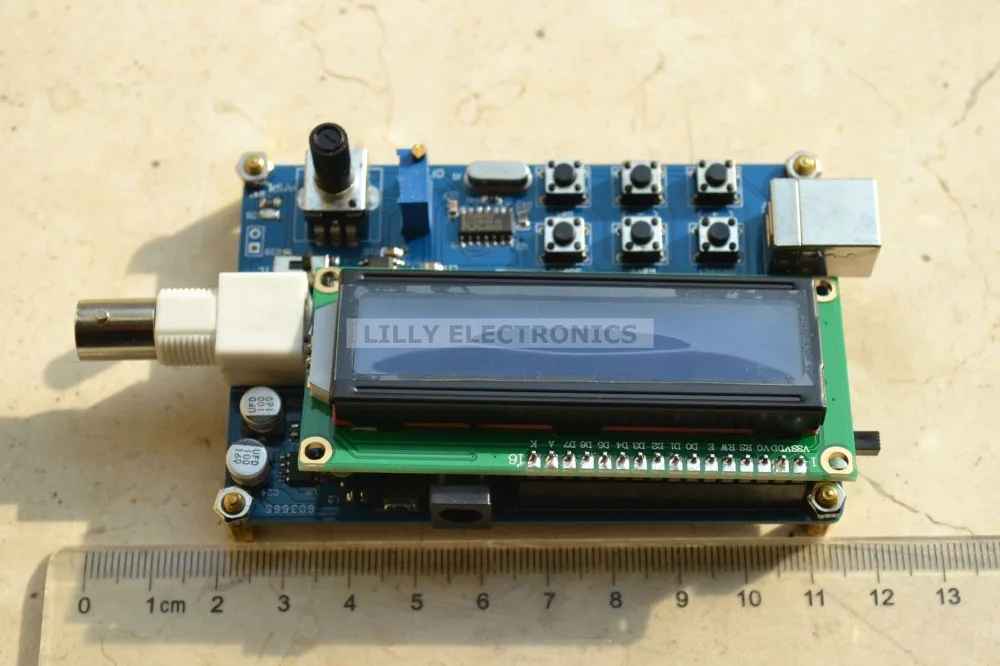

Комплектация:

1 шт. DDS генератор сигналов

Мощность 5 В постоянного тока 1 шт.

1 шт. USB кабель

1 шт. сигнальный кабель
