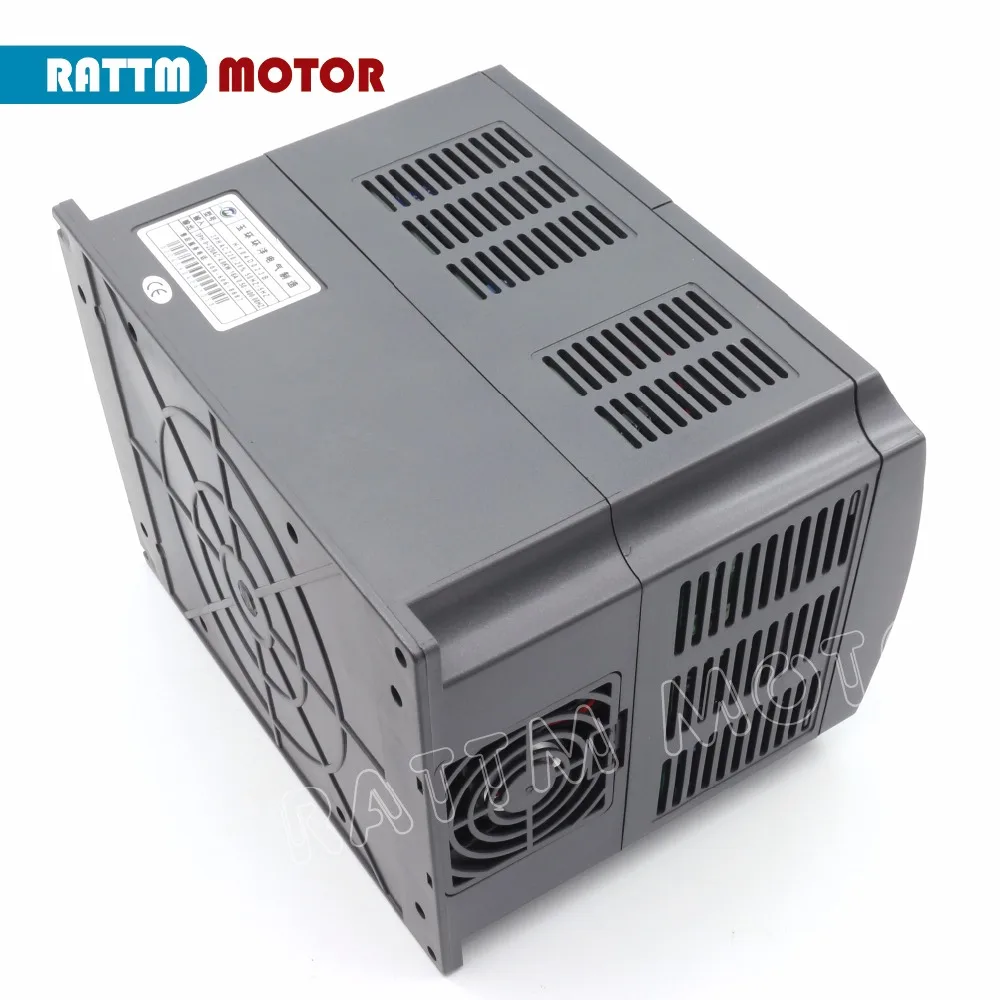

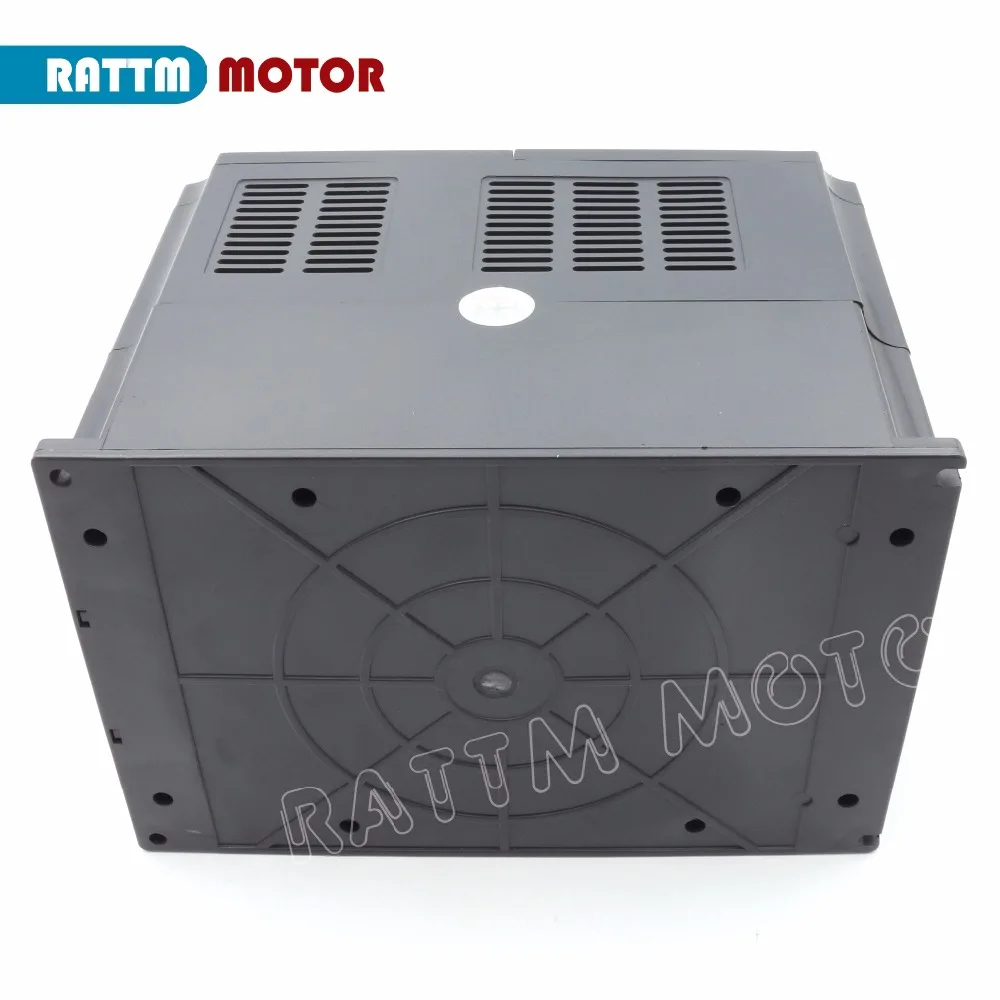

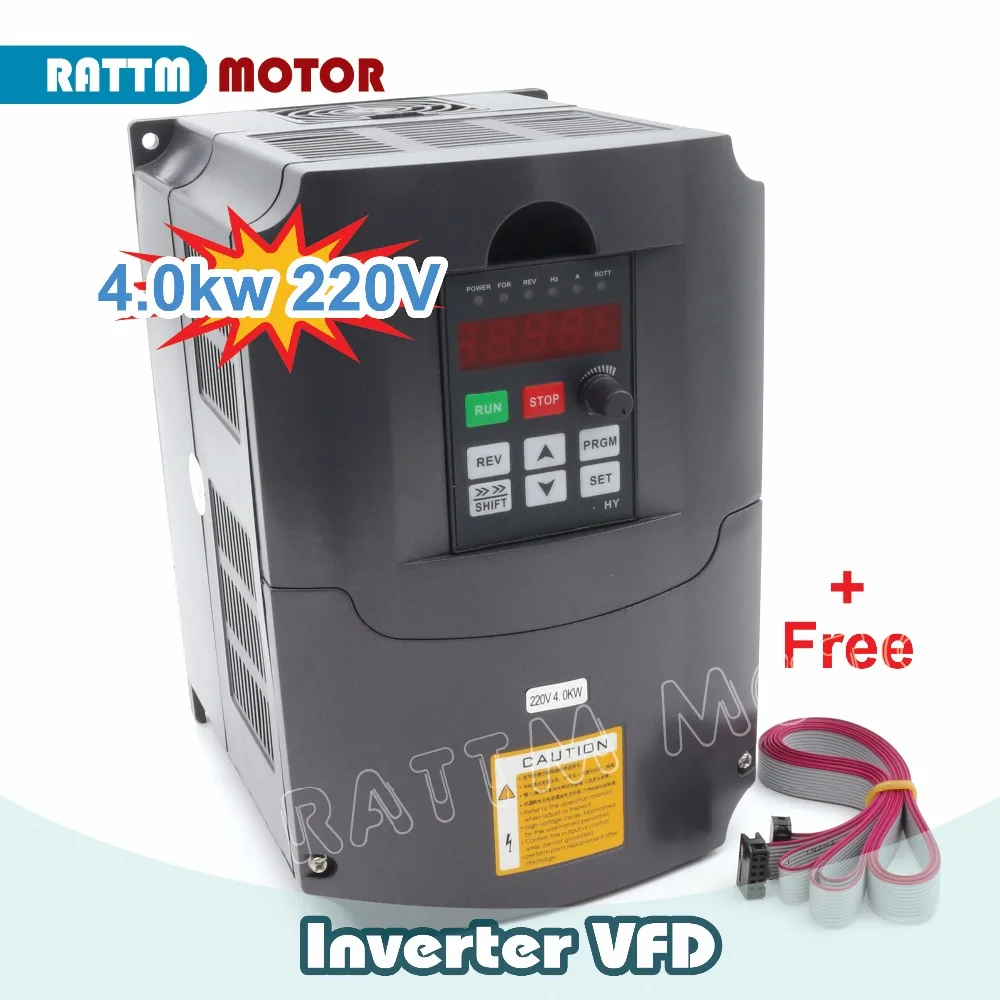

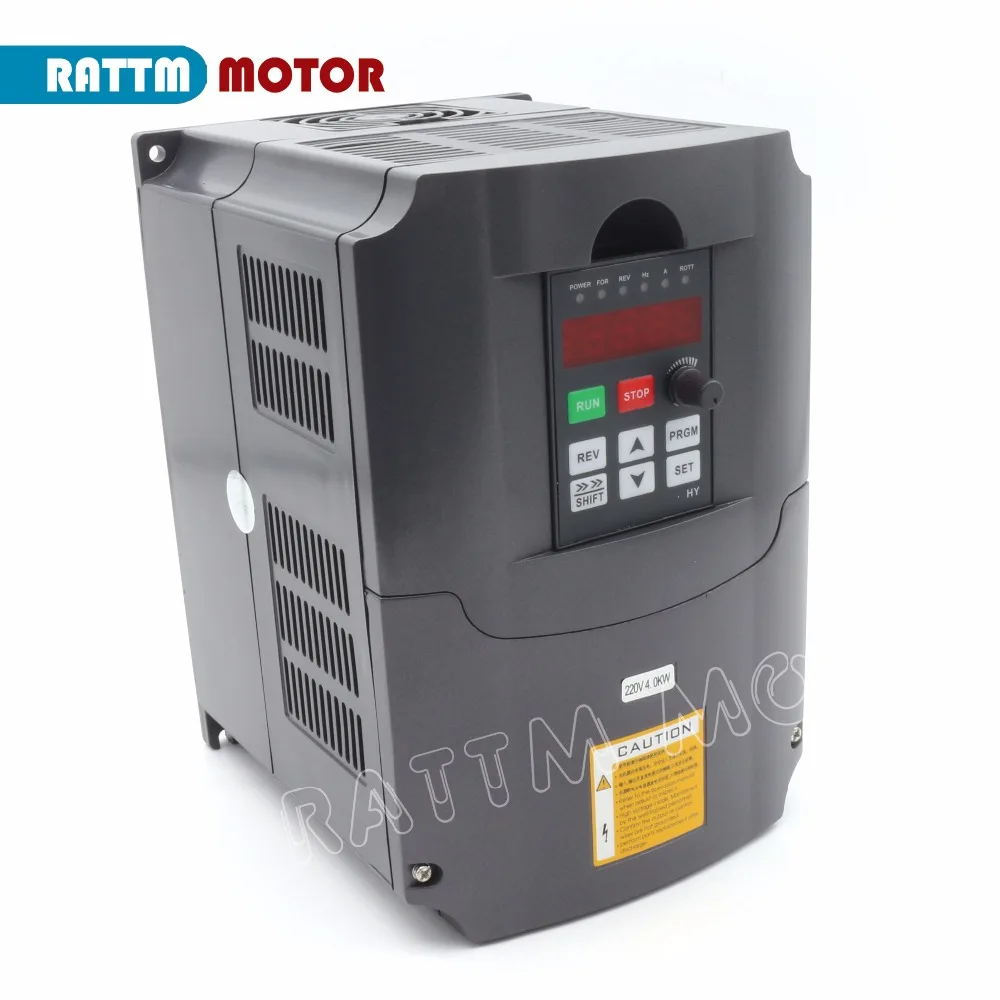

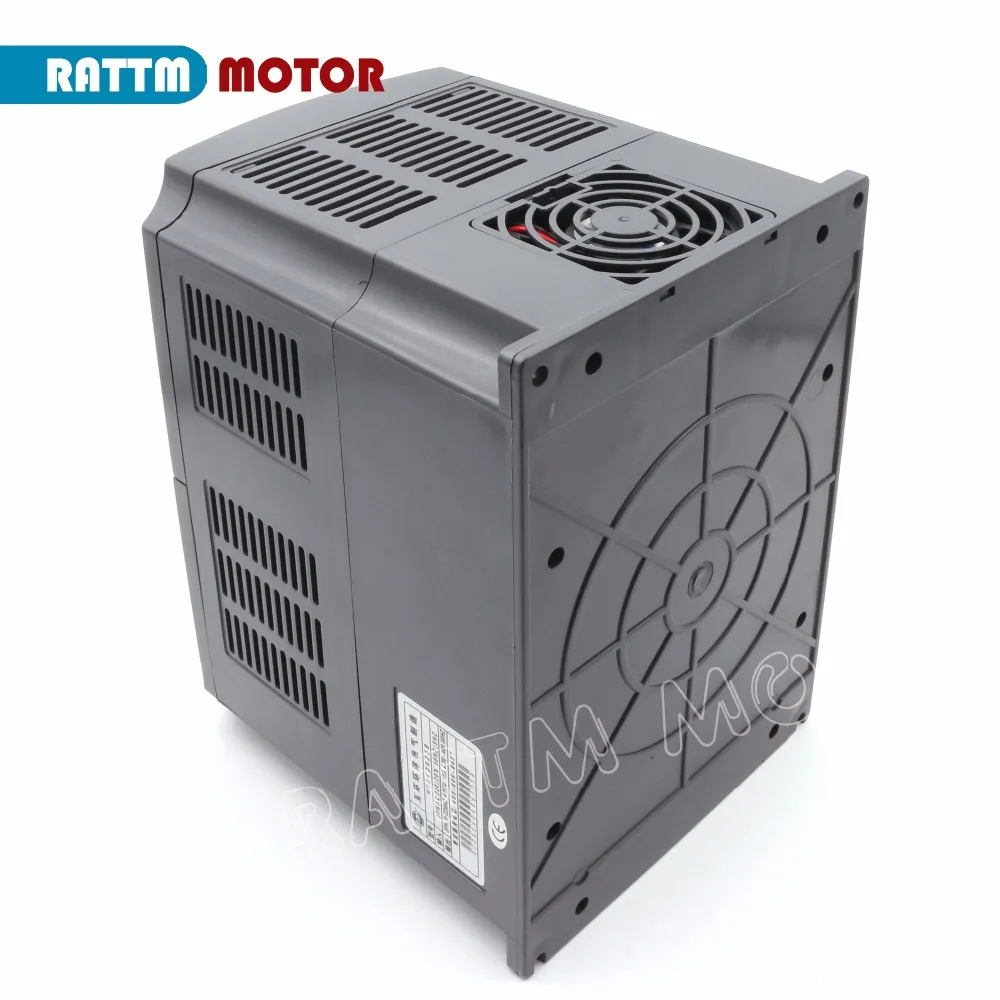

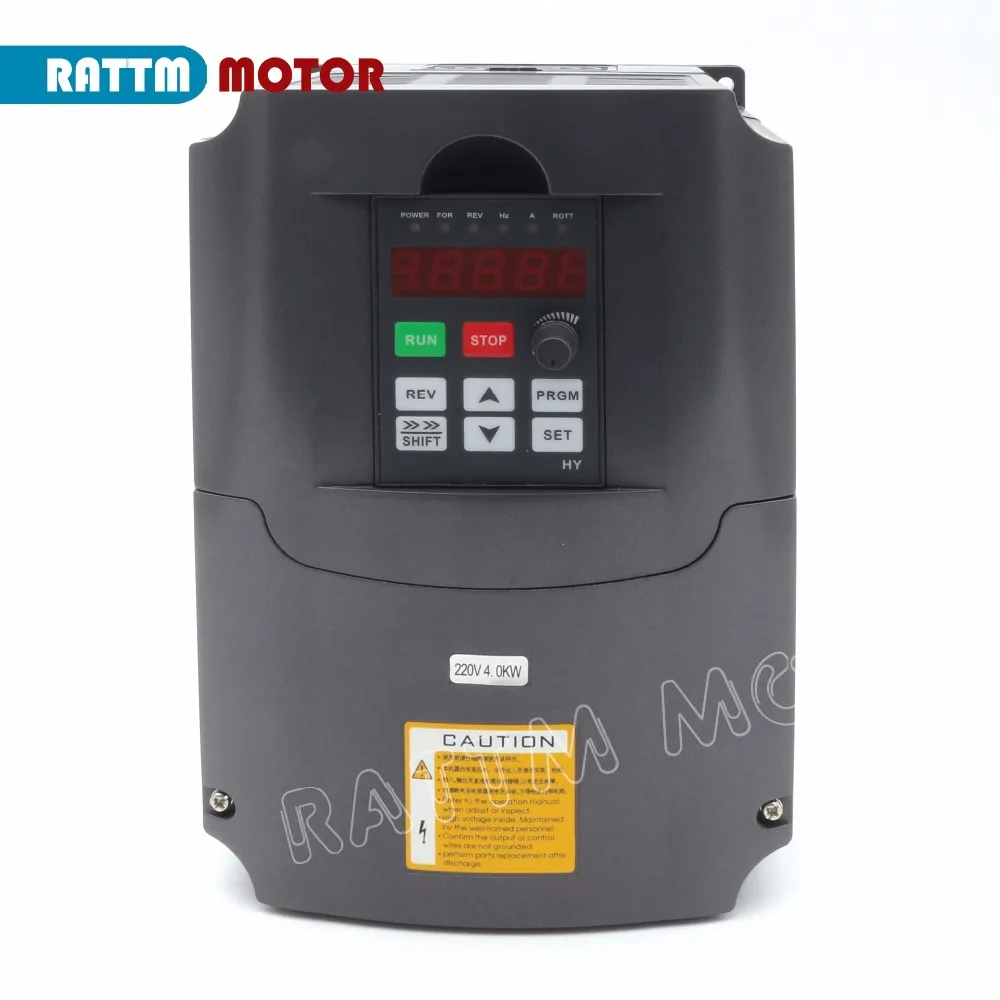

Инвертор частоты частотно регулируемый привод 4 кВт 220 В или 380 л.с. 18 А контроль





1 x инвертор 4 кВт220V (или 380V) 1x2 м удлинитель/панель управления

Руководство пользователя на английском языке://drive.google.com/file/d/0B49xwe9ffk3fZ3VWR3NHMjB6VkU/view?usp= Обмен информацией

Настройка Видео://www.youtube.com/watch?v=1-D1gscZQvA

                      //www.youtube.com/watch?v=Q9912w665RA

Установка шпинделя://www.youtube.com/watch?v=Tdn_KANxff4









Продукт Характеристика:

1) PID контроль; Расширенное вычисление PID замкнутая арифметика, быстрая скорость отклика и высокая пригодность;

2) Легкая функция PLC может реализовывать 16 ног скорости и функции управления инвертором;

3) RS485 порт связи, принимающий стандартный международный MODBUS главный контроль цепи;

4) с чрезвычайно сильной защитой от помех

5) Низкая Выходная ratting torque0.5гц-150%, низкая скорость работы;

6) переноска регулируется на 16 кГц, полностью беззвучная рабочая среда;

7) Широкая рабочая зона напряжения, нормальная работа в 304-456 в;

8) Автоматическая регулировка напряжения (AVR) техника, для обеспечения мощности нагрузки инвертора;

9) различные методы управления синхронизацией и несинхронизацией, динамически реализуют быстрый запуск без изменения тормозов;

10) с идеальной защитой от ошибок и защитой от короткого замыкания;





Технические параметры:
1) Входное напряжение: 220 В (+/-15%)

2) Выходное напряжение: 0-220 В
3) Входная частота: 48-63 Гц
4) Выходная частота: 0-400 Гц
5) Входная Фаза: 1 или 3 фазы
6) Выходная Фаза: 3 фазы

7) ток: 18A

8) Мощность: 4,0 кВт

9) Гарантия: 1 год с даты покупки

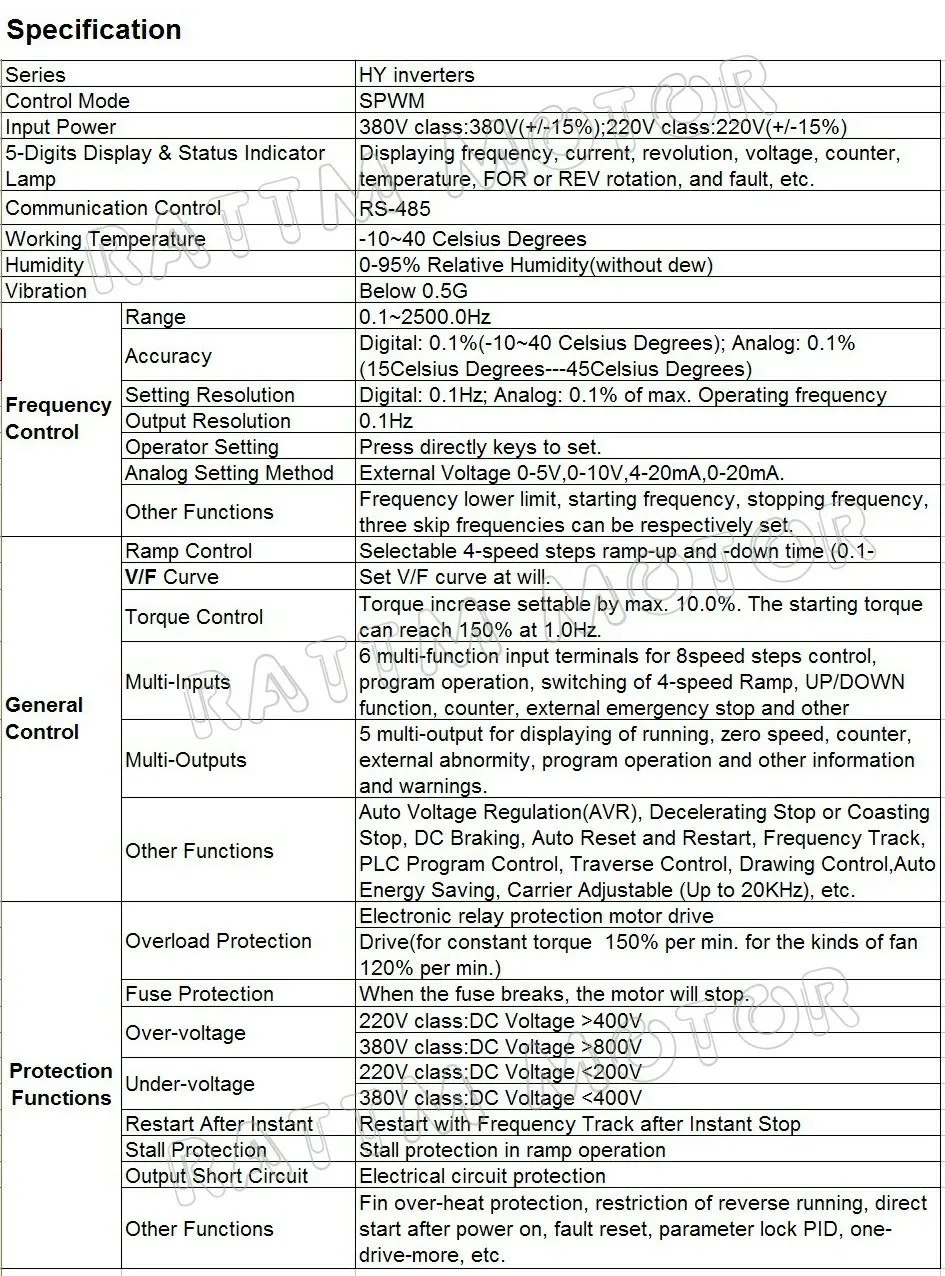

Спецификация Серия HY инверторы Режим управления SPWM Входная мощность 220 В класс: 220 В (+/-15%) 5-знака после запятой Дисплей и индикатор состояния Отображение частоты, тока, оборотов, напряжения, счетчика, температуры, для или вращения оборотов, и неисправностей и т. Д. Коммуникационный контроль RS-485 Рабочая температура -10 ~ 40 градусов Цельсия Влажность 0-95% относительная влажность (без росы) Вибрация Ниже 0,5 г Частотный контроль Диапазон 0,1 ~ 2500,0 Гц Точность Цифровой: 0.1%(-10 ~ 40 градусов Цельсия); Аналоговый: 0.1% (15 градусов Цельсия --- 45 градусов Цельсия) Настройка разрешения Цифровой: 0,1 Гц; Аналоговый: 0.1% Макс. Рабочая частота Выходное разрешение 0,1 Гц Метод настройки оператора Нажмите кнопку «непосредственно» для установки. Метод аналоговой настройки Внешнее напряжение 0-5 В, 0-10 В, 4-20 мА, 0-20 мА. Прочие Функции Нижний предел частоты, частота запуска, частота остановки, три частоты пропуска могут быть соответственно установлены. Общий контроль Управление рампой Выбор 4-х скоростной шаги пандус-вверх и вниз время (0,1-6500). V/FКривая Установите кривую V/F по желанию. Управление крутящим моментом Крутящий момент увеличивается на макс. 10.0%. Пусковой момент может достигать 150% при температуре не выше 1,0 Гц. Мульти-входы 6 многофункциональных входных сигналов для 8 скорость Шаги управления, программная операция, переключение 4-Рампа для снижения скорости, функция вверх/вниз, счетчик, внешняя кнопка аварийной остановки и других функций. Мульти-выходы 5 Мульти-выход для отображения бега, нулевой скорости, счетчика, внешних аномалий, работы программы и другой информации и предупреждений. Прочие Функции Автоматическое регулирование напряжения (AVR), замедление остановки или обжига стоп, торможение постоянного тока, автоматический сброс и перезапуск, Частотный трек, управление программой PLC, контроль хода, управление чертежами, автоматическое энергосбережение, переноска регулируется (до 20 кГц) и т. Д. Функции защиты Защита от перегрузки Электронное реле защиты двигателя привода Привод (для постоянного крутящего момента 150% в мин. Для видов вентилятора 120% в мин.) Предохранитель Защита Когда предохранитель ломается, двигатель остановится. Защитное устройство от перенапряжения 220 В класс: напряжение постоянного тока> 400 В 380V класса AC/DC Напряжение> 800V Низкое напряжение 220 В класс: напряжение постоянного тока <200 В 380V класса AC/DC Напряжение <400V Перезагрузка после мгновенной остановки Перезапуск с частотной дорожкой после мгновенной остановки Защита стойла Защита стойла при работе с пандусом Выходное короткое замыкание Защита электрической цепи Прочие Функции Защита от перегрева плавников, ограничение обратного хода, прямой запуск после включения питания, сброс неисправностей, блокировка параметров PID, один привод-больше и т. Д.
