Мы являемсяОт оригинального производителяС более чем для детей 10 лет опыт исследования, разработки, производства и продажи Интернета вещей (Интернет вещей) такие продукты, как РЧ модули, портативная рация модули и интегрированно-сенсорных модулей. В то же время,Оптовая продажа женское бельёИOEMПроекты приветствуются.

Беспроводной модуль передачи данных SV650- 500 мВт

2 шт. SV650 (мастер и раб):

SV650-это Встроенный Ультра-маленький размер высокомощного интегрированного беспроводного модуля с использованием высокопроизводительного кремниевого лабораторного микрофона Si4432 RF. Чувствительность приемника в сочетании с низкой ведущей в отрасли выходной мощностью 500 МВт гарантирует расширение объема и улучшение производительности связи. Модуль обеспечивает многополосный многоканальный и сетевой идентификатор для уменьшения помех во время передачи для улучшения производительности передачи. Пользователи могут подключаться через программное обеспечение ПК или устройства через последовательный порт, и RF Online настроен для изменения соответствующих параметров.

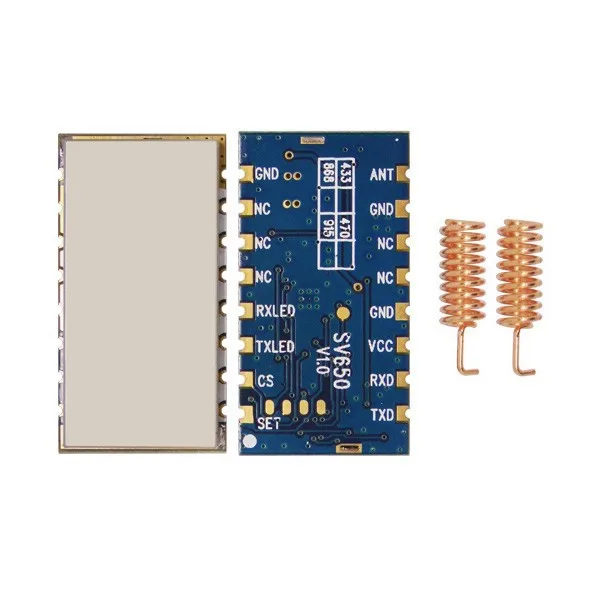

Изображение продукта:

Технические характеристики:

Параметр

Мин.

Тип.

Макс.

Блок

Условия

Управление условия

Поставка Напряжение

3,3

5,0

7,5

V

Операционной Температура

-40

25

+ 85

Потребляемый ток

RX ток

25

MA

TTL

34

MA

485

TX тока

350

MA

@ 27dBm

Ток в спящем режиме

≤ 5

МкА

RF параметр

Частота

414,92

433,92

453,92

МГц

@ 433 МГц

470,92

470,92

509,92

МГц

@ 470 МГц

849,92

868,92

888,92

МГц

@ 868 МГц

895,92

914,92

934,92

МГц

@ 915 МГц

Воздушный скорость передачи данных

1,2

9,6

38,4

Кбит/с

GFSK

Выход мощность

20

/

+ 27

ДБм

Установка с помощью программного обеспечения

Чувствительность

-121

ДБм

@ 1,2 кбит/с

Особенности:
* 3000 м RF разъем линейного входа-расстояние видимости @ 1,2 кбит/с
* 433/470/868/915 МГц
* 40 каналов
* 4 байта нетто ID
* 2 байта идентификатора узла
* Множественная скорость передачи данных о воздухе
* GFSK модуляции
* Антенна автоматически подходит и управление переключателем двойного направления
* Поддержка настройки параметров последовательного порта
* Чувствительность: -121 дБм
* Максимальная выходная мощность: 500 мВт
* Напряжение: 3,3 ~ 7,5 V
* Температура: -40 ~ + 85 °C

Применение:
* Пульт дистанционного управления телеметрии
• Автоматическое считывание показаний
* Системы безопасности
* Регистратор данных
* Беспроводной передачи данных
* Автоматизация зданий и безопасность
* Здоровый мониторинга
* Беспроводной периферийные устройства
* Система контроля доступа
* Управления роботом

Pin-код

Pin-определения

Описание продукта:

-1 шт.

Набор

Параметры конфигурации включают (низкий, чтобы включить параметры конфигурации, выход высокого уровня по умолчанию)

2

CS

Модуль включен (низкий уровень сна, ток меньше 5uA, выход высокого уровня по умолчанию)

3

Txled

Излучаемый светильник на выходе (активный низкий)

4

RXLED

Выход индикатора приема (активный низкий)

5 / 6 / 7 / 11 /12

NC

Свободных

8/10/13

GND

Подключен к провода заземления

9

Муравей

Выход радиочастотного сигнала, затем антенна 50 Ом

14

VCC

Подключен к положительному источнику питания (Типичный 5 В)

15

TXD/A

Передача данных последовательной связи (@ 485 уровень, затем выход A)

16

RXD/B

Прием данных последовательной связи (@ 485 уровень, затем выход B)

Аксессуары :( пожалуйстаНажмите)

 Антенна:Антенна является важной частью системы связи. Его особенность напрямую влияет на производительность системы связи. Сопротивление соответствия модуля составляет 50 Ом, мы рекомендуем пользователям использовать стандартную пружинную антенну.

 USB доска мост:Модули, необходимые инструментом конфигурации для настройки относительных параметров. Компания поставляет USB интерфейс, соответствующий адаптеру пластины с TTL/RS485 уровнем, так что пользователи могут быстро и легко с ПК боковой связи.

Spctrogram:

Излучаемой: измерение уровня выбросов

Если вам нужен другой Частотный диапазон470/868/915 МГц или RS485 портПожалуйста, оставьте сообщение!
