FSN5.0 1000 Вт 1 кВт fm-передатчик, fm-радио, радиовещание + профессиональная дипольная антенна, набор 87-108 МГц

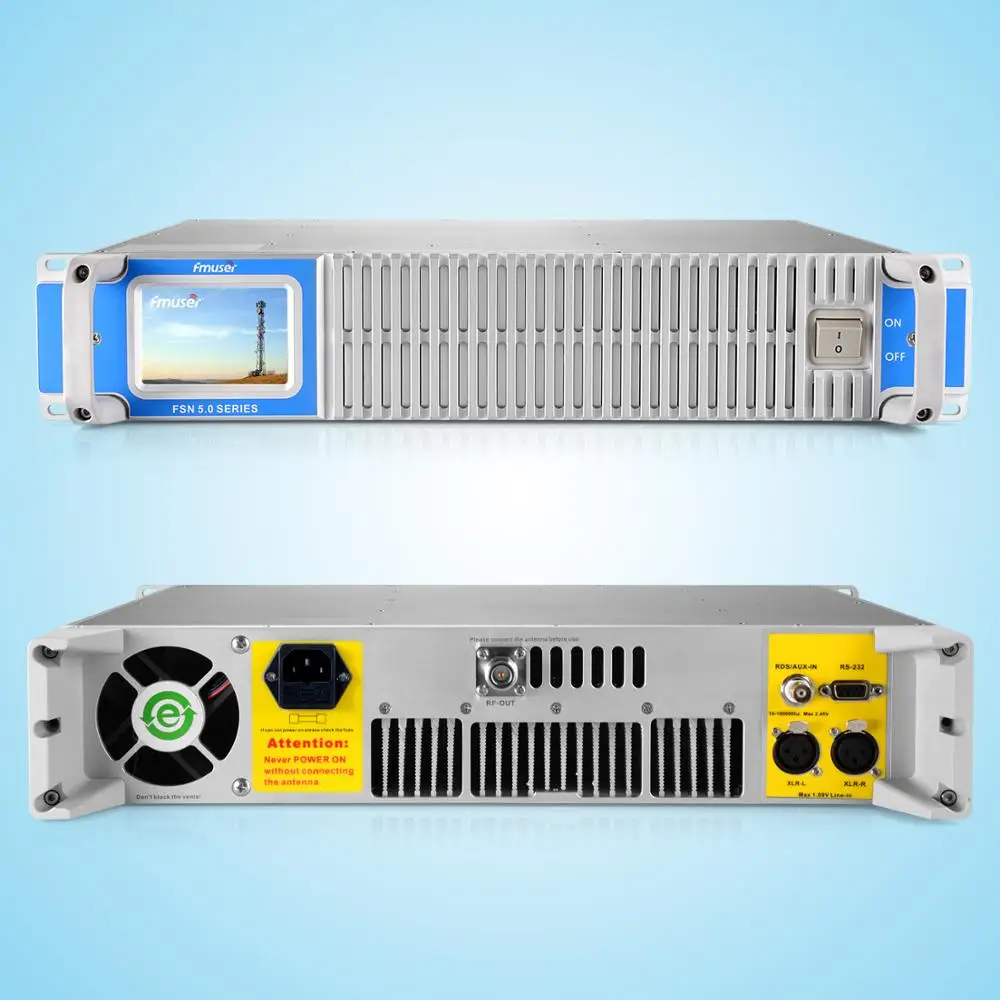

1. Сенсорный ЖК-экран

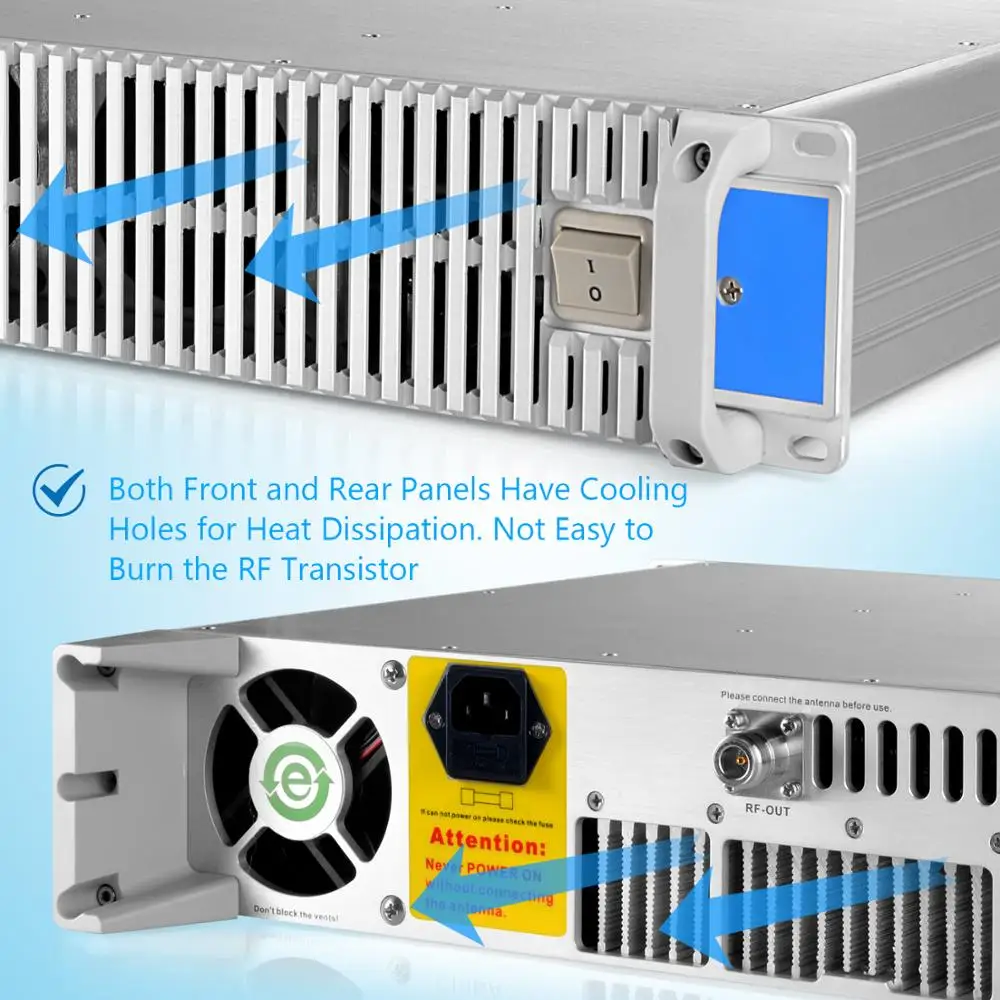

2. Вентиляционные отверстия
3. Выключатель питания

4. Питание штепсельной вилки
5. Интерфейс выхода RF
6. Вход XLR-левый
7. Вход XLR-справа
8. Вентилятор
9. Предохранитель
10. Вентиляционные отверстия
11. Aux-in (для ввода сигнала RDS и MPX)
12. RS-232 Связь порт (для приготовления пищи на выход фабрики конфигурации Тесты)

Часто применяемые виды применения:

1). Сообщество радиостанции

2). LPFM радиостанции
3). Город радиостанции

4). Радио-станции для христианских церкви

Отличительные особенности:

1) Защита от перегрева:

Передатчик переключится на автоматическую защиту с сигналом тревоги и звуковым сигналом, как только рабочая температура будет выше, чем нормальный диапазон.

2) Защита от SWR:

SWR-это индикация подключения антенной системы к передатчику. После того, как соединение плохое и вызывающее высокое значение SWR, передатчик переключится в режим автоматической защиты, показывая сигнал тревоги на экране с сигналом звуковой сигнал между тем.

3) Вентилятор ошибки сигнализации

В тех случаях, когда вентилятор перестал Бег, там будет тревожное сообщение с указанием на экране, как следующее:

4) Частота автоматического подбора:
Fm-передатчик 1 кВт автоматически сканирует лучшую подходящую частоту на антенне, чтобы максимизировать эффективность вещания при низком соотношении SWR, это обеспечивает лучшую производительность как от передатчика, так и от антенны.

5) Модуляции регулируемый:

Когда аудиомиксеры соединяются с FM трансмиттером 1 кВт через сбалансированный интерфейс XLR для аудиовхода, передатчик будет предоставлять множество вариантов модуляции, чтобы лучше соответствовать микшеру.

6) Управление одним касанием:

Этот FSN-1000T 1kw FM передатчик с мягким силиконовым точно чувствительный сенсорный экран в заменить кнопок управления на предыдущем передатчики. Используя всю информацию, четко отображаемую на экране, вы можете очень легко контролировать и настраивать все параметры.

7) Гибкий аудио режимы
Предварительный упор fm-передатчика 1 кВт является гибким, чтобы выбрать один из 0US / 50US/ 75US, пользователь может выбрать лучший режим матча в соответствии с их собственных потребностей.

8) Регулируемая выходная мощность
РЧ-из-за этого 1kw FM передатчик плавно регулируется от 0-1000 ватт на шаговый 0,1 Ватт, а это означает, что вы можете настроить его в соответствии с 1 Вт, 1,1 Вт, 1,2 w…50w…100… 500… 1000 Вт, с только один передатчик, вы получите несколько видов мероприятий и легко настроить в соответствии с вашими потребностями.

9) Длинный радиус покрытия

Техническая спецификация:

Части RF:

Частота: 87,5-108 МГц,
Частотное ступенчатое значение: 10 кГц
Модулятор: FM, пиковое отклонение ± 75 кГц
Частотная стабилизация: <± 100 Гц
Метод стабилизации частоты: PLL Частотный синтезатор
RF Выходная мощность: 0 ~ 1000 Вт ± 0,5 дБ
Остаточная волна: <- 70 дБ
Более высокие гармоники: <- 65 дБ
Паразитический AM: <- 50 дБ
РЧ Выходное сопротивление: 50 Ом

Разъем RF на выходе: L29, гнездо

Аудио часть:
Разъем аудиовхода: гнездо XLR
Разъем AUX: гнездо BNC
Предварительный упор: 0us, 50us, 75us (Настройка пользователя)
Соотношение S / N моно:> 70 дБ (20-20 кГц)
Отношение S / N стерео:> 65 дБ (20-15 кГц)
Разрешение стерео: -50 дБ
Аудиочастотная Характеристика: 30 ~ 15000 Гц
Искажение звука: <0.3%
Усиление уровня звука: -12 дБ ~ 12 дБ, шаг 3 дБ

Аудиовход: -19 дБ ~ 5 дБ

Общие Особенности:
Диапазон напряжения источника питания: 110 В ~ 260 В
Диапазон рабочих температур: от-10 до 45 ℃
Режим работы: непрерывная работа
Способ охлаждения: воздушное охлаждение
Эффективность охлаждения: <95%
Высота работы: <4500 м
Расход энергии: 1500VA
Размеры: 483x320x88 мм без ручек и выступов, 19 "2U стандартная стойка.
Вес: 12 кг

RDS дорожное оповещение (TA) :

В связи с усилением интенсивности дорожного движения, сейчас в различных странах Африки заинтересованы в том, чтобы вставлять сигналы RDS при конструировании передающей станции, таким образом, чтобы обеспечить наиболее экономичное вещание какой-либо информации о дорожном потоке с помощью покрытия FM-сигналов.

B) Программа дорожного движения (TP):

С функциями TA и TP RDS, RDS помогает радиовещанию, работающим в автомобиле, быстрее получать информацию о дорожном потоке, сокращает перегрузку в городе и повышает частоту прослушивания радиостанции.

C) Альтернативная Частота (AF):

RDS AF помогает водителю автоматическое переключение частоты между релейными станциями.

Вставка RDS сигнала в передатчик также может автоматически переключаться между несколькими различными частотными передачами в одной и той же программе. Приемник автоматически переключает замену частоты AF, обнаруживая PI-код в RDS сигнале, чтобы убедиться, что несколько релейных станций прошли. Вещательные станции, которые обеспечивают охват по всей стране, добиваются бесшовного покрытия и бесшовного прослушивания музыки. Когда автомобиль переходит в режим суперпозиционирования между двумя частотами, функция AF RDS автоматически переключается на ту же программа на различных частотах.

Вот видео о сменной частоте RDS AF, которое работает на youtube.

//www.youtube.com/watch?v=0cztP9VJX0U

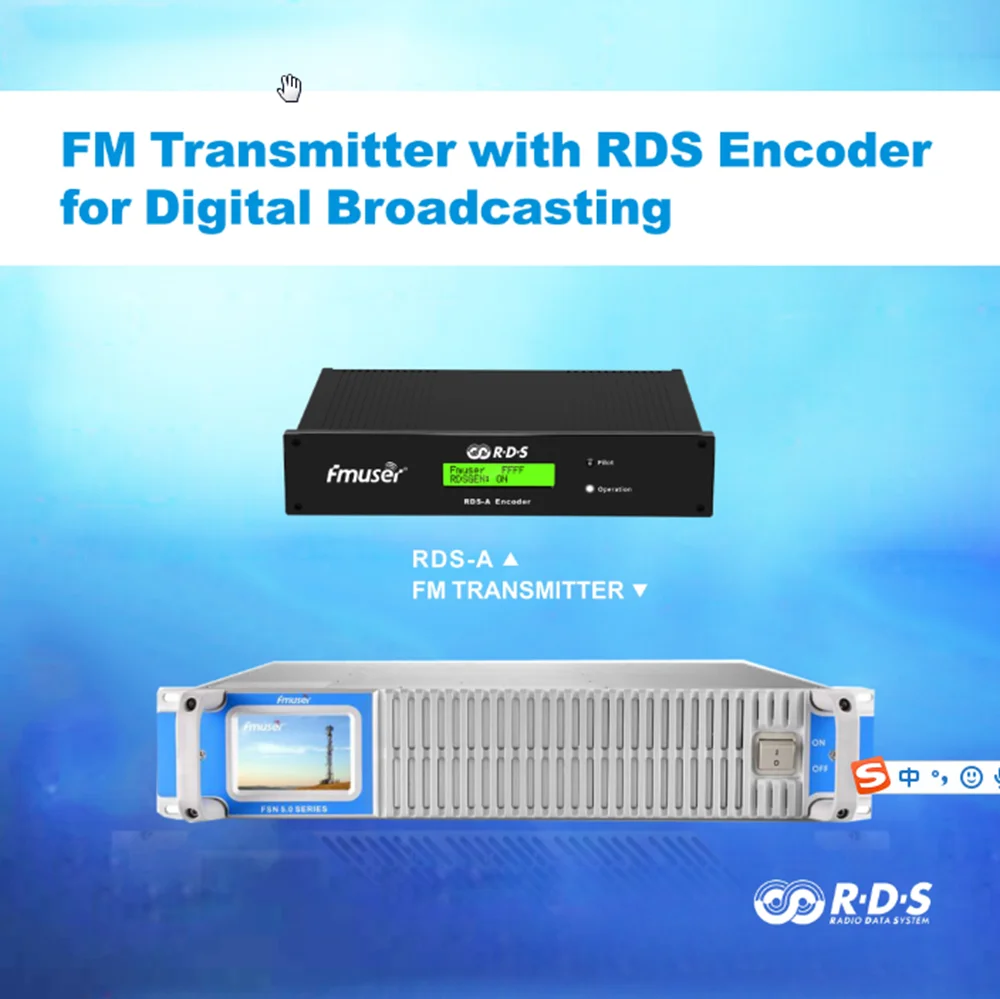

Ответ: комплект радиопередатчика RDS Fm, комплект оборудования:

1) FMUSER RDS-A кодировщик

2) FMUSER FSN-1000W Fm передатчик с 57 кГц

3) программное обеспечение для кодирования RDS

4) кабель и антенна

1) Подтвердите, имеет ли передатчик тока уже вход 57 кГц.

2) приобрести FMUSER RDS-A кодер для передачи сообщений просто вставьте цифровой сигнал на ваш радиопередача.

3) Запустите программное обеспечение Rds на вашем компьютере и вставьте логотип своей радиостанции, информацию о дорожном потоке...

4) Используйте RDS радио, чтобы проверить цифровую информацию, которую вы предоставите.

Нет, вам просто нужно купить FMUSER RDS-A кодировщик и ПБП серии передатчик, мы обеспечиваем RDS программного обеспечения бесплатно.

Следующие три изображения показывают, как RDS может использоваться на fm-радиостанции; Последние два были сделаны, когда радио было настроено наNottinghamРадиостанцииТрент FM. Все изображения являются и показывает результаты на дисплееSonyXDR-S1 DAB/FM/MW/LW портативные радиостанции.

Инновоника RDS encoder-это хорошая продукция, самая большая разница должна быть той же функцией, и мы предлагаем более экономичные кодеры.

Давайте посмотрим на характеристики:

Технические характеристики

ASCII или uecp (СПб 490)TA переключения программного обеспечения или внешний switchta/EON1TA вход TTL с 10 кОм подтягивающий, уровень или заднему activatedprogram комплекты 2 программы набор переключения ASCII команды, команда UECP или внешний переключатель, программный переключатель, вход TTL с 10 кОм, поддержка сервиса level controlledRDS

PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT +

TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA

RDS сигналаЧастота Subcarrier 57 кГц

Пропускная способность ± 2,4 кГц (50 dBc)

Выход уровня регулировки 0,0 до 4,0 V р-р в 256

Stepsphase переключения adjuststereo transmissionfull погоды в 9,5 град. Шаги

Аудио/MPX/пилотный входРекомендуемая нагрузка impedancemono< 10 kΩstereo MPX< 2 kΩrecommended MPX напряжение 1,3-8,0 V p-ppassthrough напряжение gain2 Гц-100 kHz1 (0 дБ) пилот-сигнал уровня мин. 120 мВ р-р

-Рекомендуемое отклонение FM

6,8 khzpilot PLL FM Диапазон захвата 8 hzstereo кодировщик пилот частоты requiredstereo transmission19000 Гц ± 2 Гц

ВыходВыход сопротивление 100 Ωrecommended сопротивления нагрузки> 70 Ω, < 1 nF, без постоянного тока offsetmax. Выход напряжения (RDS + MPX) 9,0 V p-precommended RDS уровень 3 - 11% из MPX

Внешний вид и иллюстрации

Название

1

Работающего на постоянном токе 12 В

2

Ethernet

Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к Ethernet-коммутатору, маршрутизатору или настенному гнезду.

Управление Ethernet включает внутренний веб-сайт (ссылка на «Порт 2») и два независимых пользовательских настраиваемых порта общего назначения s (ссылка на «порт 3» и «порт 4») предназначен для удаленного управления через протокол TCP или UDP.

Датчик работает также без подключения кабеля.

С 3 портами (стандарт

USB Стандартный разъем типа B. На этот порт идет ссылка как «Порт 1».

Используйте USB для начальной установки кодировщика или для его местного управления.

Датчик работает также без подключения кабеля.

4 Выход с байонетным коаксиальным разъемом

Выход сигнала RDS на трансмиттер, модулированный при подносителе 57 кГц.

Если контурный/боковой переключатель установлен в положение петли, выход представляет собой сумму сигнала RDS и сигнал, подаваемый на входной разъем BNC.

5 Вход с байонетным коаксиальным разъемом

Дополнительный вход для синхронизации с пилотным тоном или для смешивания RDS сигнала с существующим модуляционным сигналом.

6 петель/боковая часть

ПозволяетВходной сигналСигнал, который будет добавлен кВыходСигнал.

7 GPIO

Дополнительные логические входы для прямого контроля некоторых услуг RDS (TA, программа).

Соединитель стандартный 6-pin PS/2 типа.

Посылка включает в себя:

1 * FSN5.0 1000W fm-передатчик

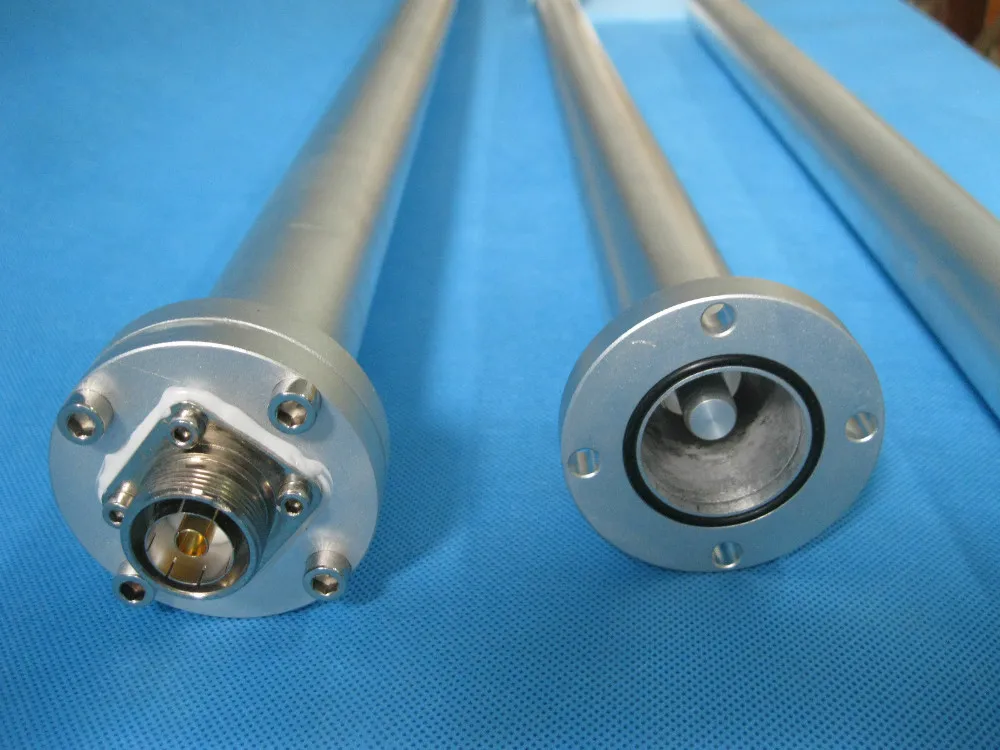

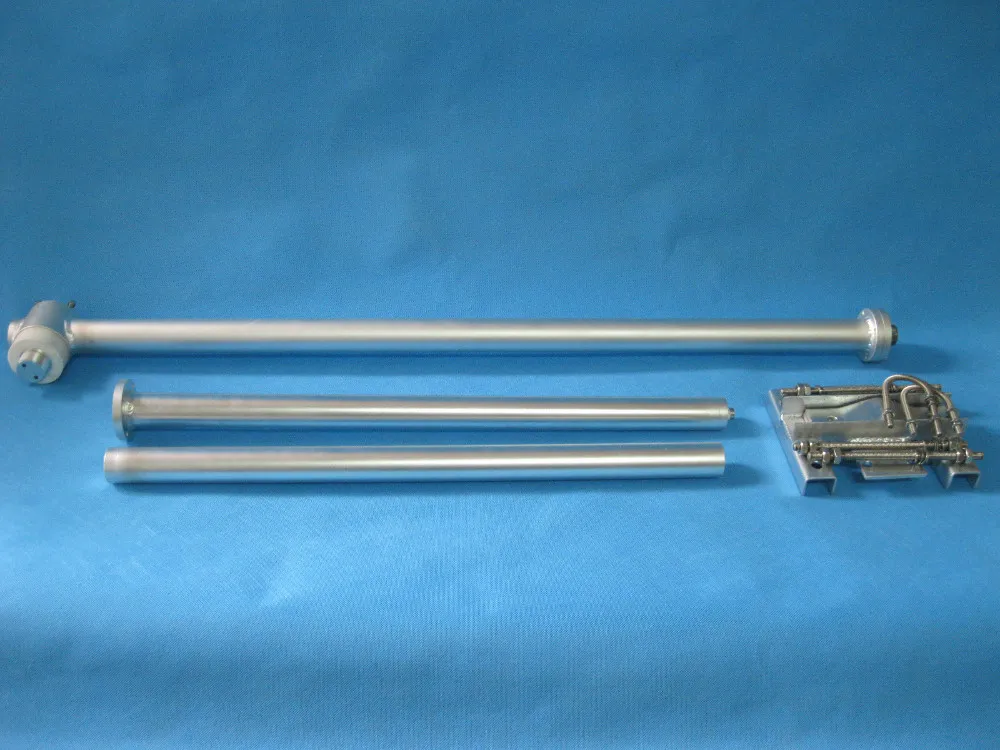

1*1/2 волновая профессиональная дипольная антенна

1*30 метров кабель с разъемами

1 * RDS-A RDS кодировщик с кабелями
