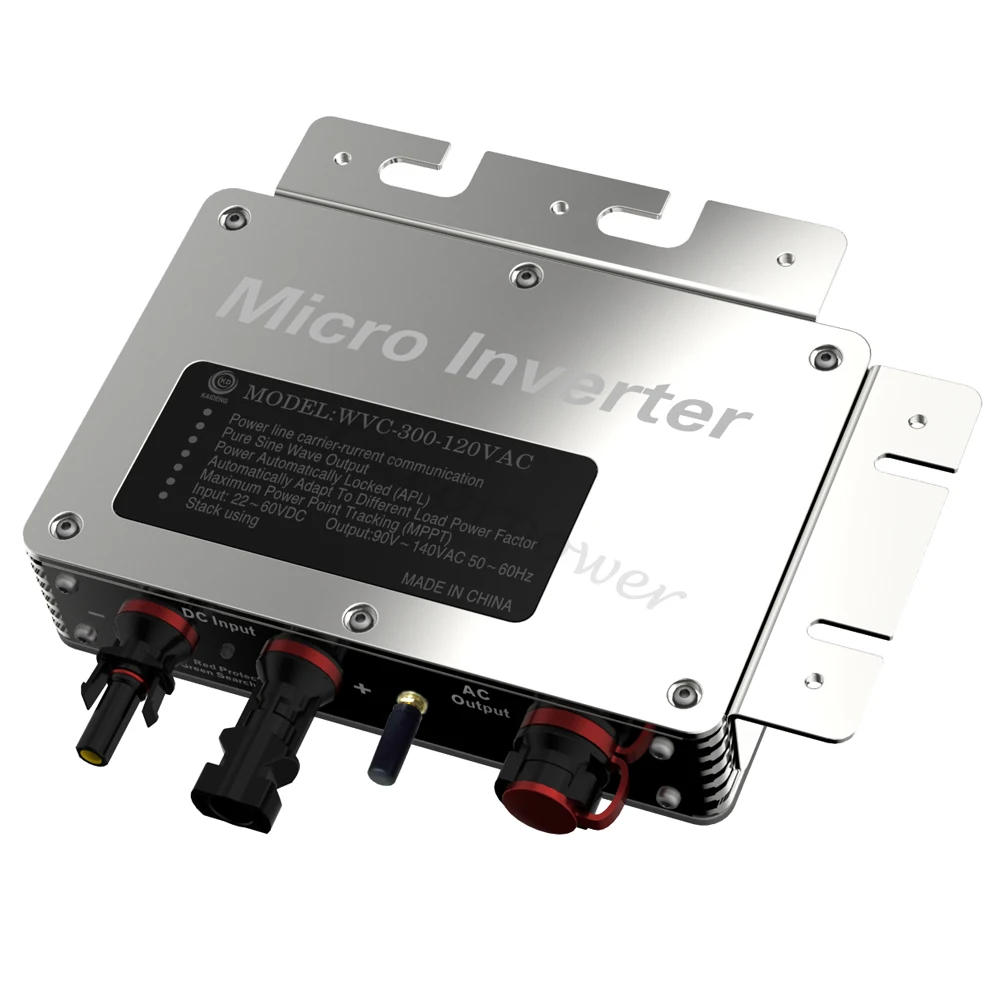

Солнечный микро-инвертор сетки галстук, водонепроницаемый IP65, широкий вход напряжения 22-50 в, чистая синусоида инвертор

Переносная Линия электропередачи-связь по току

Используя электрическую мощность в качестве носителя переменного тока, может модулировать высокочастотную и несущую частоту (60 кГц) В сети переменного тока и может достичь связи/рассылки между инверторами или между инвертором и компьютером. И он может передавать данные о мощности и дате яркости солнечного света в режиме реального времени. Также Отслеживайте все функции инвертора.

1. Несущая частота: 60 кГц (настраиваемая частота)

2. Интерфейс: последовательный интерфейс уровня TTL

3. Ставка перевозчика: 300BPS

4. Серийная скорость: 9600BPS (можно настроить в соответствии с запросом клиента)

5. Режим модуляции: FSK + DSSS

6. Расстояние рассылки: 400 м

6-сортный поиск мощности

В пасмурную погоду выходной ток солнечной батареи чрезвычайно мал, тогда инвертор автоматически откроет 6-ти ранговую функцию поиска мощности.

1. Программа может автоматически открывать регулировку мощности в течение 6 раз.

2. Текущее направление может регулироваться от максимального до минимального.

3. В процессе автоматической регулировки мы увидим мигающий свет. И мощность будет удерживаться в качестве исходной точки, от 0 до максимальной выходной мощности, и он будет перезагружаться не более 6 раз, а затем заблокирован в максимальной мощности, длинная яркая лампа ST.

4. Требуется 10 минут для 6-grade power search.

Широкий вход напряжения (22-50VDC)

Обеспечивает широкий вход напряжения.

1. Входное напряжение постоянного тока: 22-50VDC

2. Преобразование переменного напряжения второго уровня

Высокочастотная двусторонняя и односторонняя сетевая функция

1. Высокая частота прямой модуляции, AC полуволны синтеза

2. Двусторонняя сетка означает: нагрузка потребляется напрямую. И может изменить передачу переменного тока.

Виды функций выходного сигнала частоты.

1. Может применяться к частоте 50 Гц и 60 Гц переменного тока.

2. Диапазон частот: 48 Гц ~ 63 Гц

Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)

Используя точную функцию MPPT динамического перепада давления, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.

1. Дифференциальный тип давления MPPT: точность 0,1 В

2. Блокировка питания: 10 Вт (выход переменного тока)

AC 0 угол с высокой точностью авто-обнаружения

Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.

1. Переменный фазовый сдвиг: <1%

2. Защита от превышения нуля: 0,2 В переменного тока

3. Переключение переменного тока: 50 Гц/60 Гц

Синхронная высокочастотная модуляция

В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.

1. Синтез модуляции: полуволна и синтез модуляции полного моста (100 Гц/120 Гц)

2. Синтетический способ: MOSFET full-bridge

3. Высокая частота: 50 кГц

Выход чистой синусоидальной волны

Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.

1. Форма выходного сигнала: принять дополнительный ШИМ для push-pull чистой синусоидальной волны.

2. Генерировать средства: Повышение-режим SPWM

Функция автоматического зондирования солнечной яркости

Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различной интенсивностью освещения.

1. Точка выборки яркости: точка выборки мощности

2. Высокая точность AD выборки: интегральный AD метод выборки

Питание автоматически блокируется (APL)

В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.

1. Блокировка питания: самая большая точка выборки MPPT.

Автоматически адаптируется к различным нагрузкам

Адаптируется к любой нагрузке.

Постоянный ток, Постоянная мощность

Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

Автоматическое отключение при неисправности электросети

Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход.

1. Предельная защита тока

2. Ограничение тока

Стек несколько машин

Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.

Высокочастотный высокий коэффициент конверсии

Адаптация высокочастотного преобразователя, выход более эффективный.

Максимальное отслеживание точки питания (MPPT)

Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность (MPPT), автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода. MPPT обеспечивает короткое отслеживание точки максимальной мощности. Это означает, что контроллер может ощущать напряжение солнечных панелей вовремя, и может отслеживать самое высокое напряжение и ток (VI). Затем сделал сброс инвертора в энергосистему с самой высокой эффективностью. Пиковое напряжение (Vpp) солнечных панелей составляет около 38 в, когда он находится на заводе. И температура окружающей среды 25 ° C. Причина установки этой температуры (интересно, что отличается от субъективного воображения, мы, обычные люди, вывод может удивить нас) заключается в том, что когда погода очень жаркая, пиковое напряжение солнечных панелей снизится до 36 В в холодную погоду, пиковое напряжение может достигать 43 В. Теперь мы возвращаемся, чтобы контрастировать разницу MPPT солнечной энергии инвертора и традиционного инвертора. Традиционный солнечный инвертор немного похож на ручную коробку передач. Когда скорость двигателя увеличивается, в то время как передача передач не увеличивается одновременно, это определенно повлияет на скорость автомобиля. Для традиционного инвертора, параметр выходной мощности установлен на заводе. Ему нравится, что автомобиль был установлен на фиксированной 1 шестерне, независимо от того, насколько мощно вы топаете ускоритель, скорость автомобиля ограничена. Хотя функция MPPT будет отличаться, она будет автоматически. Он будет автоматически регулировать шестерни в соответствии со скоростью двигателя, так что он может сделать автомобили в большинстве передач в разумной эффективности стандартной эксплуатации. Это означает, что контроллер MPPT может отслеживать максимальную точку мощности солнечных панелей в режиме реального времени, а затем выразить самую большую эффективность солнечных панелей. Чем выше напряжение, тем больше мощность может быть выведена через MPPT. Таким образом, повышает эффективность зарядки. Теоретически, используя MPPT, эффективность может быть увеличена на 50% по сравнению с традиционным инвертором. Но из-за воздействия окружающей среды и различных вокруг потерь энергии, конечная эффективность может улучшить 20%-30% в соответствии с нашим фактическим испытанием.

Использование стека

Чтобы достичь более высоких требований к использованию энергии, этот продукт может быть сложен. Например: 4 Микро инвертора 260 Вт укладки может достичь 1040 Вт. И количество укладки неограничено.

Вход постоянного тока

Диапазон входного напряжения: 22 в до 50 в солнечная панель: рекомендуется использовать мощность более 30 Вт и стандартное напряжение 36 В PV панелей. Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

Выход переменного тока

Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 190-260 В, 50 Гц диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90-160 В, 60 Гц --- Подключите инвертор, следуя инструкции по эксплуатации, приведенной выше. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с родственниками. --- Непрофессионалы не разбираются. Только квалифицированный персонал может отремонтировать этот продукт. --- Пожалуйста, установите инвертор в месте низкой влажности и хорошо проветриваемом месте, чтобы избежать перегрева инвертора и очистить вокруг огнеопасных и взрывоопасных материалов. --- При использовании этого продукта Избегайте прикосновения детей, игр, чтобы избежать электрического удара.

Аксессуары для продукта

1. Один гарантийный талон

2. Одно руководство пользователя

3. Один сертификат качества

Спецификация:

Модели

TP-260W-230V/50 Гц/120 В/60 Гц

Рекомендуется использовать солнечные панели

300Wpv

Макс. Входной ток постоянного тока

20А

Максимальная выходная мощность переменного тока

260 Вт

Макс. Входное напряжение открытого замыкания постоянного тока

100 В постоянного тока

Диапазон входного напряжения постоянного тока

22 ~ 50 В постоянного тока

Максимальный коэффициент выходной мощности

0,99

Входное напряжение постоянного тока защита от обратного напряжения

Предохранитель

Диапазон выходного напряжения переменного тока

(120 V версии 90 ~ 160VAC) (230 V версии 190 ~ 260VAC)

Частотный диапазон переменного тока

48 ~ 63 Гц

Выходной ток общее гармоническое искажение

THDIAC <5%

Фаза переменного тока

<0.5%

Islanding защита

VAC; f AC

Защита от короткого замыкания на выходе

Ограничение тока

Показать

Инструкция по напряжению светодиодного режима
Инструкция по перенапряжению частоты переменного тока

Способ связи

60 кГц модуляция, линия электропередачи-ток связи

Мощность в режиме ожидания

<1 Вт

Ночная мощность

<1 Вт

Диапазон температуры окружающей среды

-25 °C ~ 60 °C

Влажность

0 ~ 100% (дизайн внутреннего типа)

Водонепроницаемый

Дизайн внутреннего типа

Электромагнитная совместимость

EN50081.part1 EN50082.part1

Помехи системы питания

EN61000-3-2 EN62109

Сетевой тест

DIN VDE 1026 UL1741

Сертификат

ЦИК

Вес нетто: 0,83

Вес груша: 1,27

Размер: 191*176*38 см

Упаковка: Внутренняя коробка: 30*20*11,5, большая коробка: 42*31,5*36,5 см (6 шт.)

Установка: задняя панель солнечной батареи
