Циклонная плата Altera EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA оценка разработки основная с полным IOs

Altera Cyclone Board EP2C5 EP2C5T144C8N ALTERA Cyclone II FPGA оценочная основная плата с полной IOs = CoreEP2C5

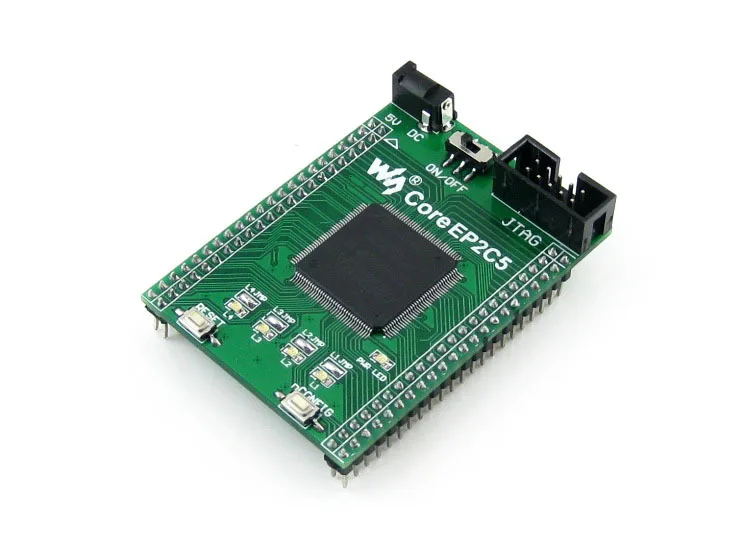

FPGA основная плата, имеет чип ALTERA Cyclone II EP2C5T144C8N на борту

Обзор

CoreEP2C5-это основная плата FPGA, которая оснащена встроенным устройством EP2C5T144C8N, поддерживает дальнейшее расширение.

Бортовое последовательное устройство конфигурации EPCS16SI8N Интегрированная Базовая схема FPGA, такая как часы Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных заголовках Бортовой JTAG отладка/программирование интерфейс 2,54 мм header дизайн

---

What's On Board

EP2C5T144C8N:Устройство ALTERA Cyclone II FPGA с функциями: Рабочая частота:50 МГц Операционной Напряжение:1,15 V-3,465 V Посылка:QFP144 Ввода/вывода:79 LEs:4,6 K Оперативная память:120kb PLLs: 2 Отладки/программирования:Поддержка jtag AMS1117-3.3,3,3 V регулятор напряжения AMS1117-1.2,1,2 V регулятор напряжения EPCS16,Встроенная последовательная флэш-память, для хранения кода Мощность индикатор Светодиоды Кнопка сброса Nconfig кнопки:Для повторной настройки чипа FPGA, эквивалент перезарядки питания Мощность переключатель 50 м активный кристаллический осциллятор 5V DC jack JTAG интерфейс:Для отладки/программирования FPGA булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодный Джемперы,Короткие перемычки, чтобы управлять светодиодами

---

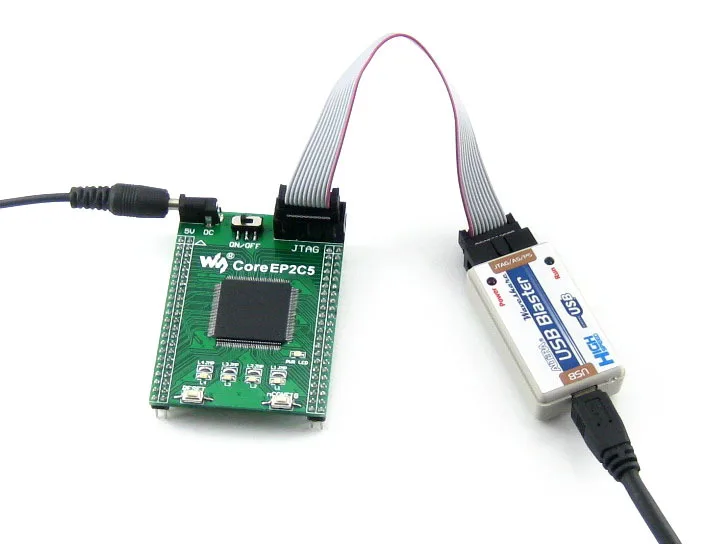

Фото

---

Примечание:
CoreEP2C5 предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

Размеры
