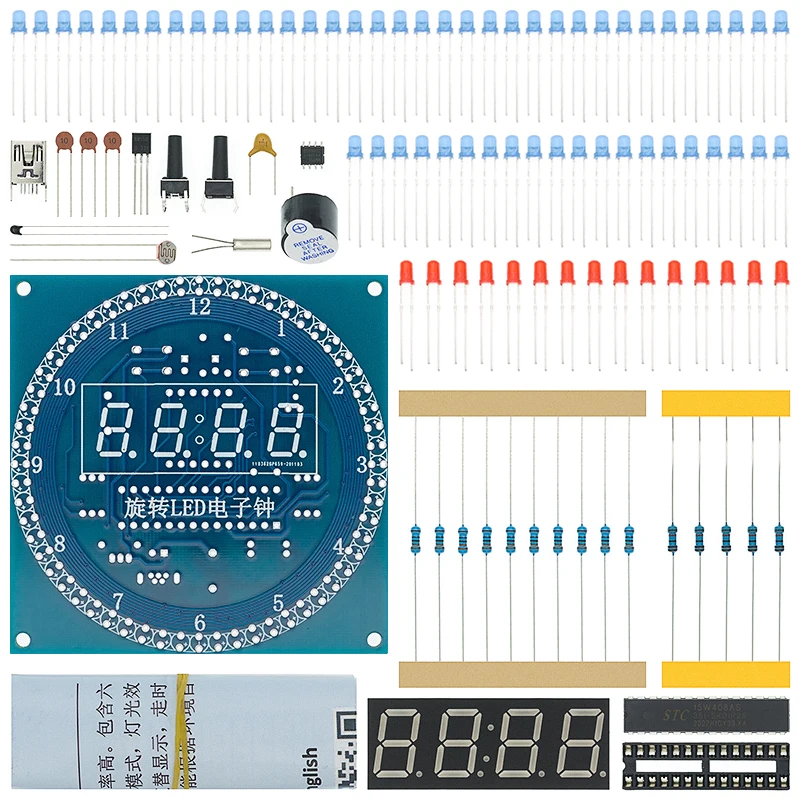

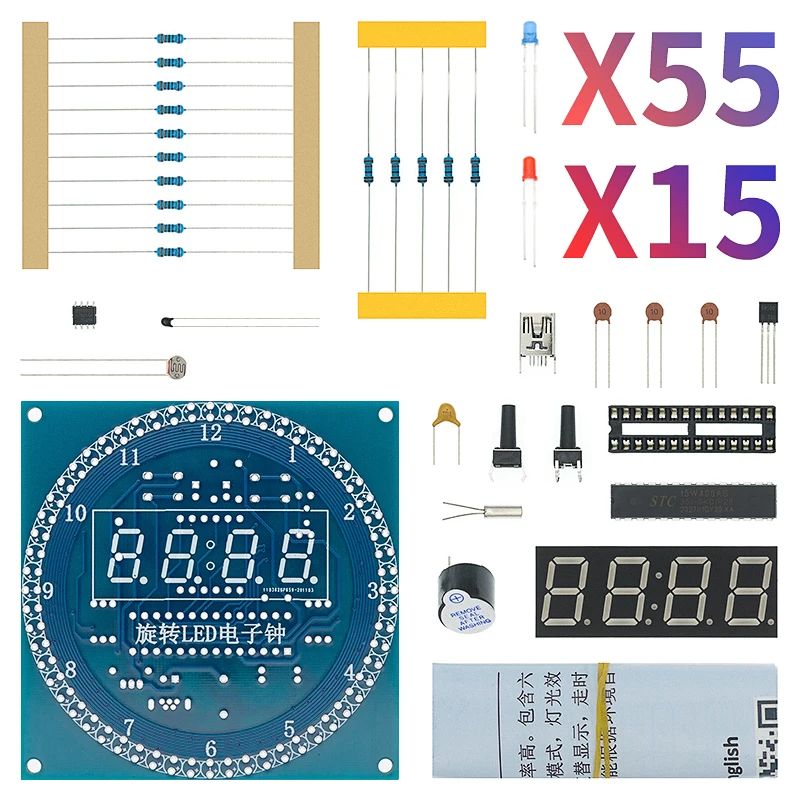

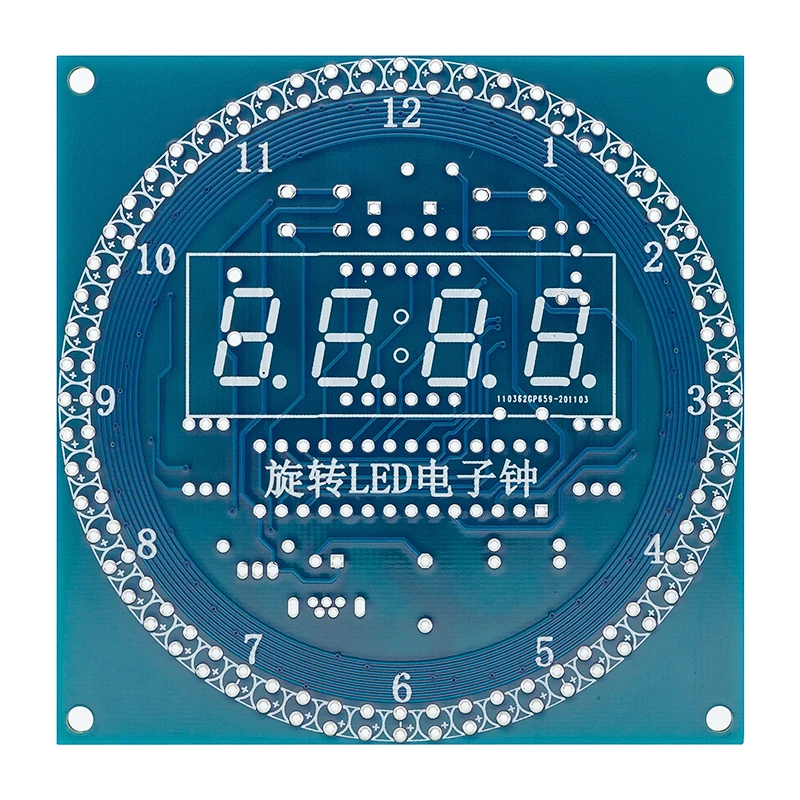

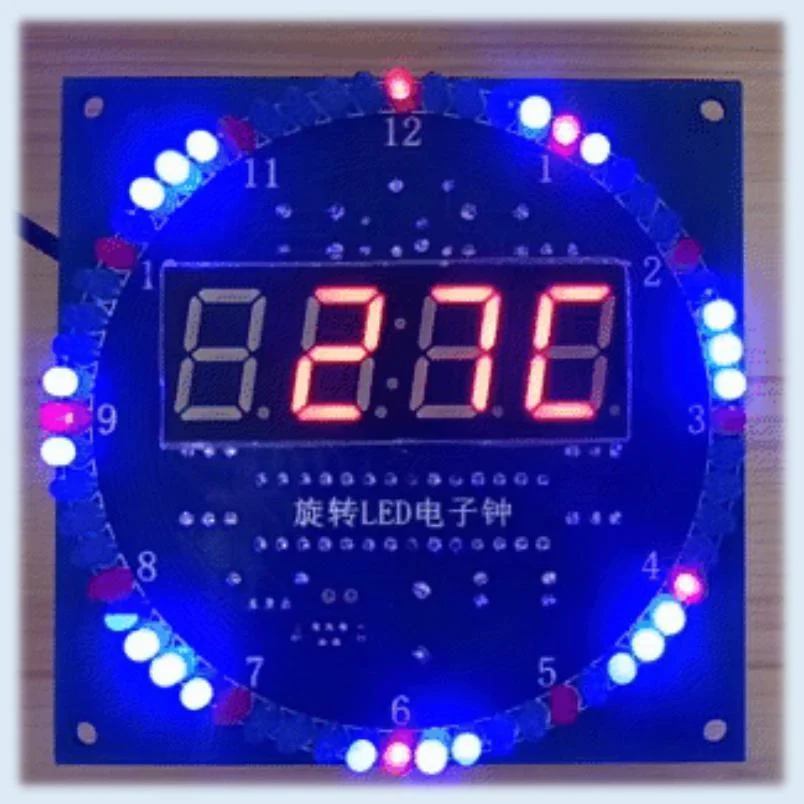

Вращающиеся светодиодный электронные часы

Особенности: электронные часы используют принцип дизайна цифрового трубного дисплея, принимают дизайн подключаемых компонентов и имеют высокую степень успеха. Содержит шестикратную анимацию, эффективное Отображение времени и различные функции. СВЕТОДИОДНЫЙ мигающий светильник включает в себя четыре автономных режима отображения анимации, светильник с эффектами, которые фрукты очень декоративные, принося хороший эстетический вид для дома и стола. Электронные часы поочередно отображаются со временем и температурой. Точный и с функцией отключения памяти во время путешествия. С функцией будильника, он может быть выключен. С функцией управления светильник, в соответствии с окружающей средой Регулировка яркости.

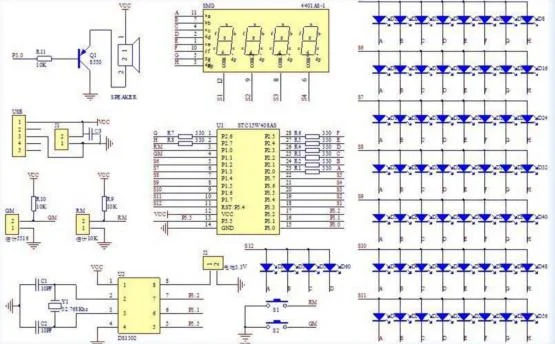

Принцип цепи:

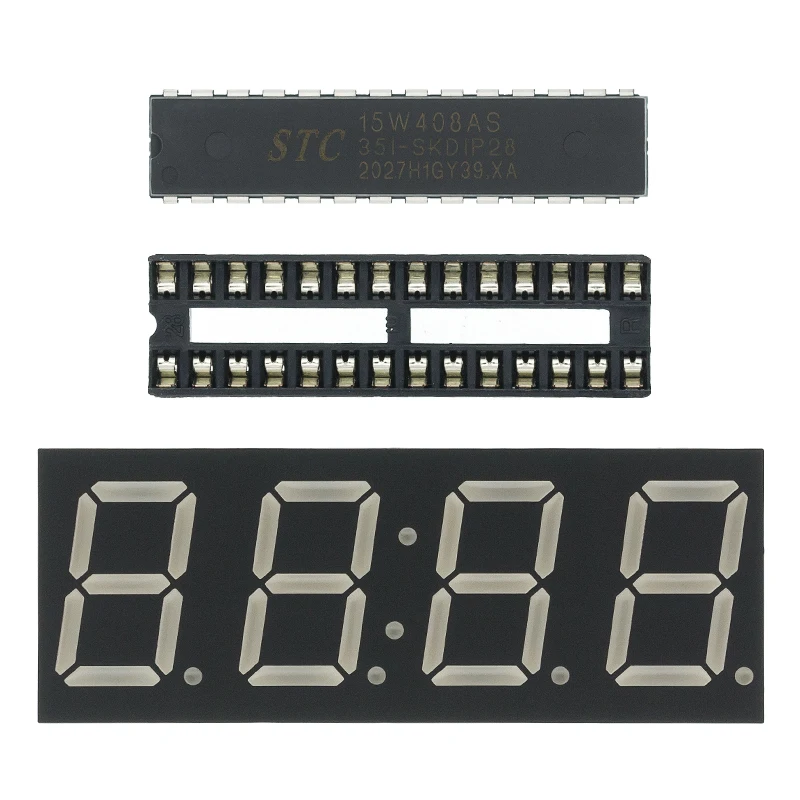

Используя микрокомпьютер с одним чипом в качестве основного управления, используйте чип DS1302 для путешествий, чтобы обеспечить точный источник времени в пути, в сочетании с цифровой трубкой и светодиодный индикатор показывают конкретные значения времени. В сочетании с температурой светильник интенсивность обнаружения элемент, он может достигать регулировки яркости и температуры изучите прикрепленную. Функция тестирования. Кнопка управления одного чипа соединена с необходимой функцией регулировки входного сигнала, и звук часов обрабатывается одним чипом, а затем звуковой сигнал.

Общая проблема:

1. Порядок сварки неправильный. Сначала рекомендуется припаять светодиодный светильник, затем припаять заднюю часть, припаять цифровую трубку и, наконец, вставить чип. 2. Светодиодный светильник обратите внимание на положительные и отрицательные полюсы, Длинные ножки и положительные полюсы. 3. Зазубрина чипа и базовая зазубрина должны соответствовать зазубру, указанному на плате. 4. Зуммер обратите внимание на положительные и отрицательные полюсы, длинные ноги положительного полюса, сопротивление значение, чтобы следовать последовательным на логотип. 5. Триод должен быть вставлен в ту же форму, что и доска. 6. Цифровая трубка обратите внимание на направление, а Десятичная точка ниже. 7. Источник питания обратите внимание на положительные и отрицательные полюсы, напряжение питания постоянного тока составляет 5 В. 8. Проверьте наличие припоя и припоя. Это явление распространено. 9. Если дисплей является ненормальным или время не ушло, удалите DS1302 и кнопки. Батарея, затем подключите DS1302, не подключайте аккумулятор, а затем включите, включите батарею после нормального режима. 10. Если отдельный светильник s не горит, проверьте паяльные шорты на неосвещенный светильник s и пайки, проверьте его и измените светильник, если он не горит. 11. Если четыре цифровых трубки имеют тот же код сегмента, который всегда включен и подсвечивается, некоторые светодиодный s также всегда включены из-за электростатического поломки светодиодный индикатор. Цифровая трубка, которая заставляет одночиповую булавку поделиться с этой лампой.

Вращающиеся светодиодный электронные часы

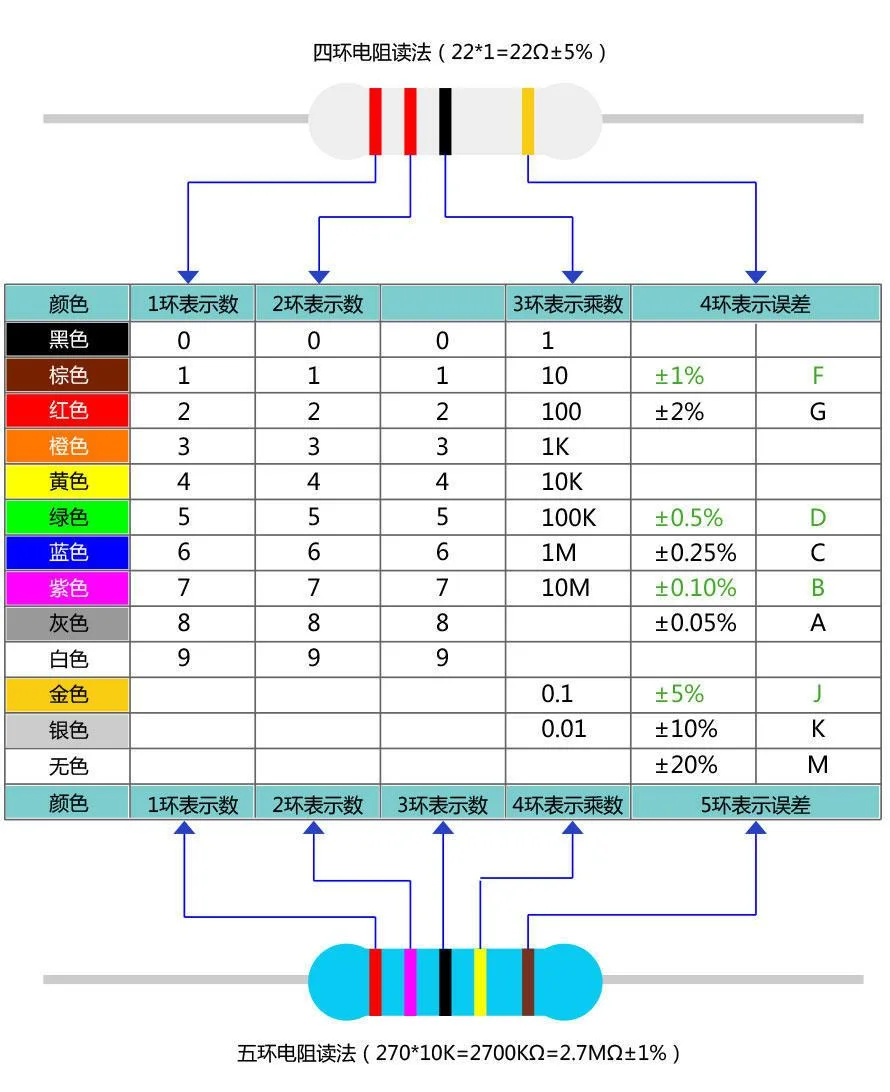

Приложение: конкретные методы идентификации четырехкольцевых и пятикольцевых цветных кольцевых резисторов
