4-осевой Φ Nema 23 шаговый двигатель (двойной вал) 112 мм + Драйвер CW5045 400 Вт 36 В

4-осевой Φ Nema 23 шаговый двигатель (двойной вал) 112 мм + Драйвер CW5045 400 Вт 36 В

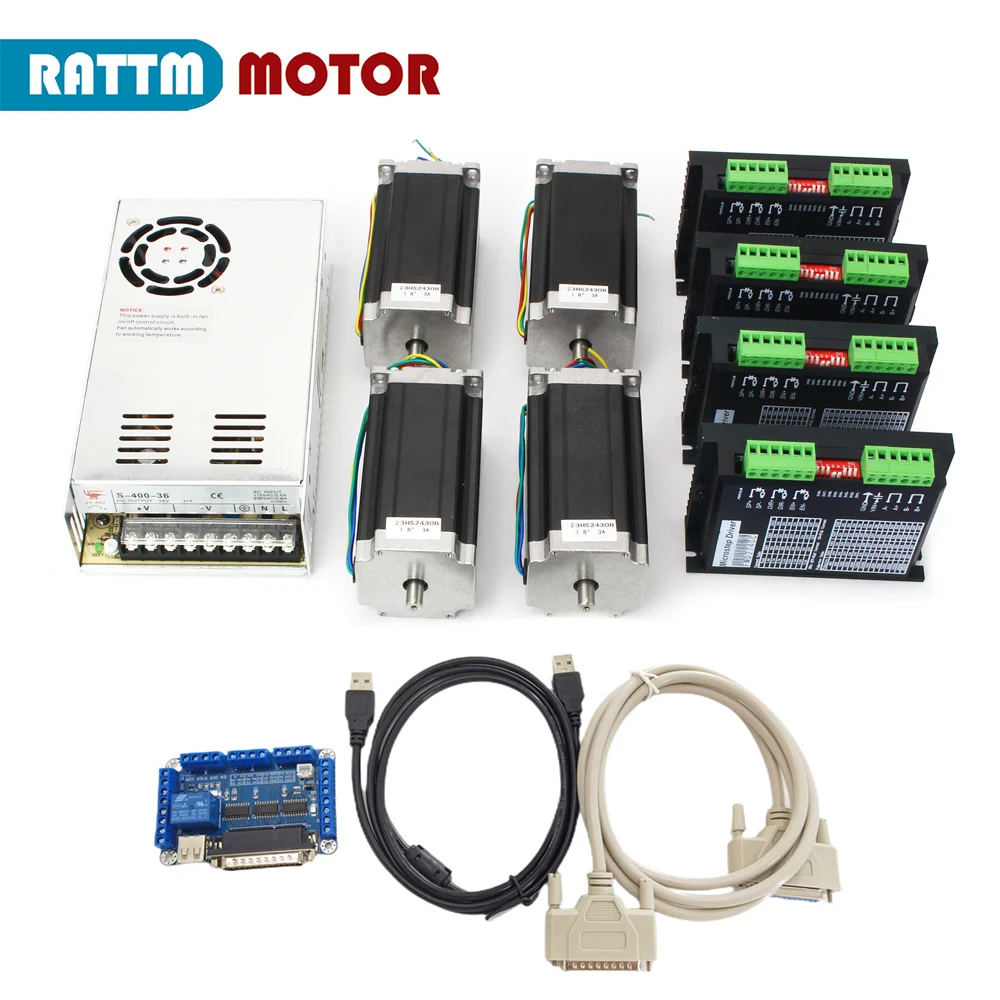

Посылка включает:

4x23HS243 0B шаговый двигатель(Двойной вал) 425Oz-in, длина 112 мм

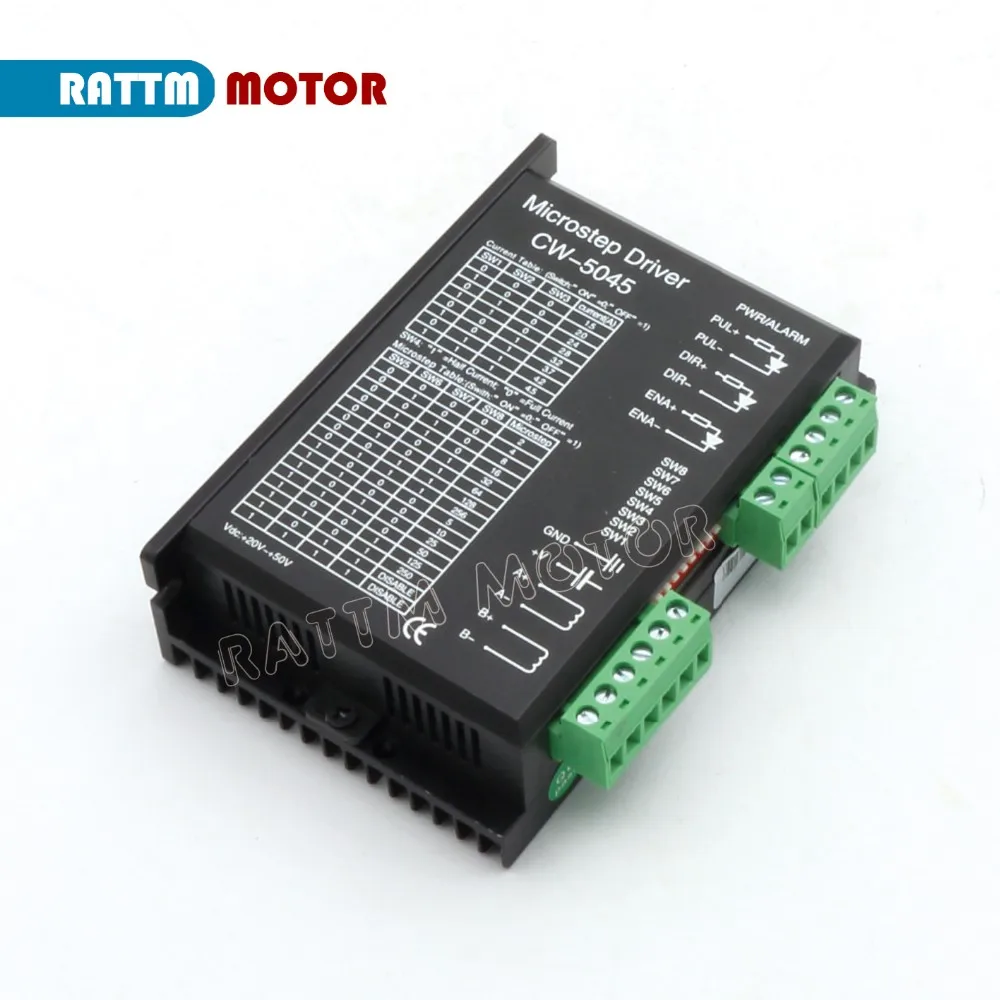

4 x CW5045 Драйвер шагового двигателя

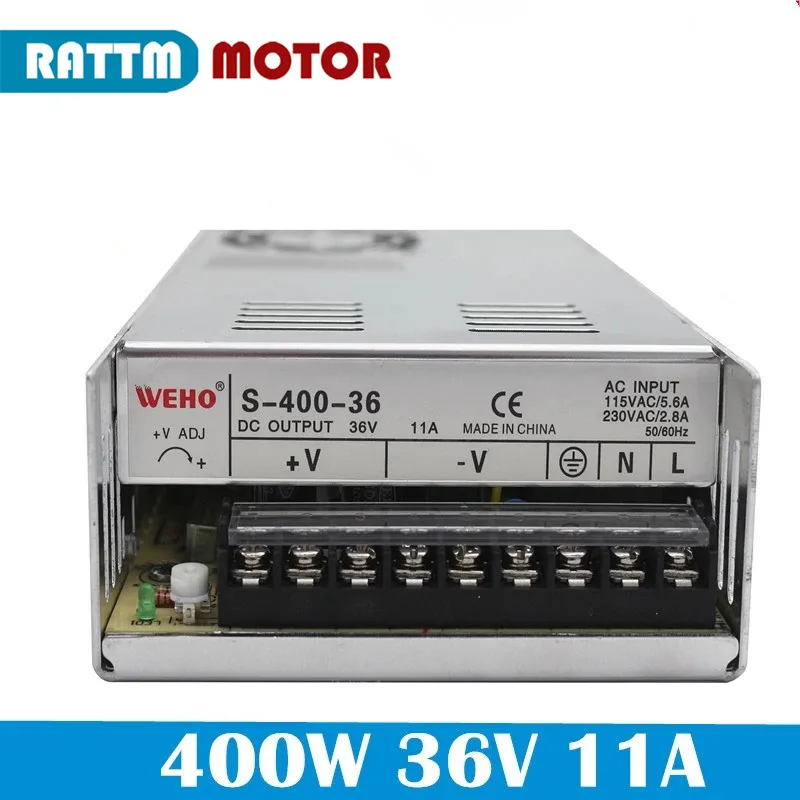

1x400W 36V/9.7A импульсный источник питания

1 х 5 осевая интерфейс коммутационная плата V5 доска

1 x DB25 параллельный кабель

1 х USB кабель

Общая Спецификация:

Точность угла шага: + - 5% (полный шаг, не нагрузка)

Точность сопротивления: + - 10%

Точность Индуктивности: + - 20%

Повышение температуры: 80 градусов макс (номинальный ток, 2 фазы на)

Температура окружающей среды ----------- 20deg ---- + 50deg

Сопротивление изоляции: 100 Ом Мин, 500 В постоянного тока

Прочность изоляции -------- 500VAC в течение одной минуты

Техническое описание (23HS2430B, передний вал 8 мм диаметр и 21 мм длина, задний вал 8 мм диаметр и 11 мм длина, 425 унций или 28 кг. См удерживающий крутящий момент)

Рисунок:

Проводка:

Красный: A +

Зеленый: A-

Желтый: B +

Синий: B-

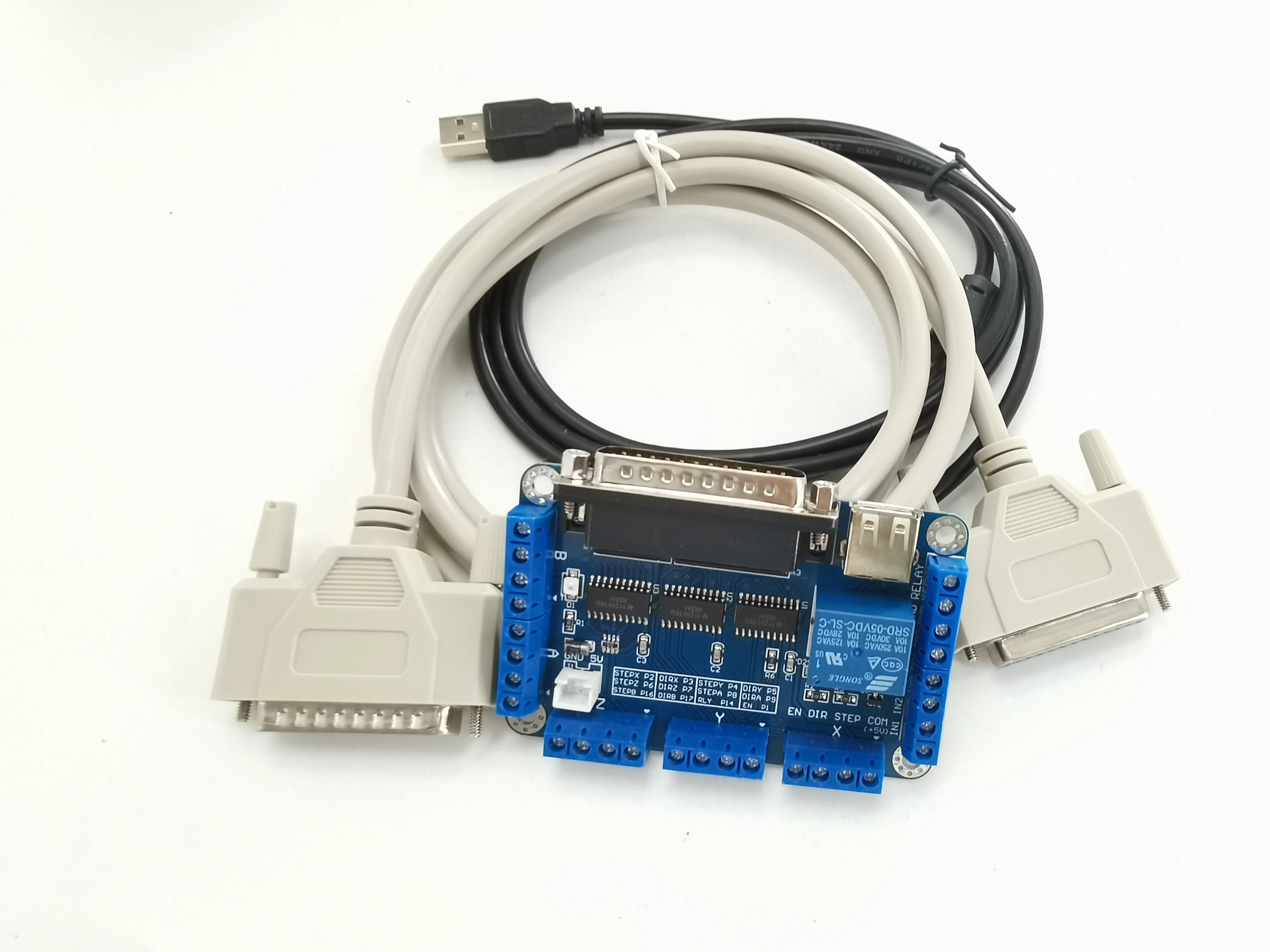

5 оси ЧПУ коммутационная плата платы адаптера V5 типа

Описание:

В большинстве случаев можно подключить драйвер 5 шт. и управлять двигателем 5 шт. одновременно

Это 4-проводных концевой выключатель на него, чтобы обеспечить нашей безопасности движения

Это с релейным портом для сжатия шпинделя с ЧПУ

Рабочее напряжение 5VDC и поддержка с программным обеспечением MACH3,EMC2,KCAM4

Размеры: 9x5.7cm

25-pin параллельный порт управления определяется следующим образом:

DB25 контрольный штифт (штифт)

Штырь платы привода

Комментарий

1

Шаг

B (Пятая ось) импульсный сигнал

2

STEPX

X (Первая ось) импульсный сигнал

3

DIRX

X (Первая ось) направление сигнала

4

Степи

Y(Secondaxis) импульсный сигнал

5

DIRY

Y (Вторая ось) направление сигнала

6

Шаг

Z (третья ось) импульсный сигнал

7

Дирз

Z (третья ось) направление сигнала

8

Степа

A (Четвертая ось) импульсный сигнал

9

Дира

А (четвёртая ось) направление сигнала

10

Лимит-1

Ограничительный входной интерфейс 1

11

Лимит-2

Ограничительный входной интерфейс 2

12

Лимит-3

Ограничительный входной интерфейс 3

13

Лимит-4

Ограничительный входной интерфейс 4

14

Дирб

B (Пятая ось) направление сигнала

15

Свободный

16

RLY

Реле управления

17

EN

Включение всех осей

18-25

GND

GND

Примечание: Эта 5 осевая секционная плата может быть соединена со многими типами драйверов в качестве набора контроллеров для ЧПУ 3/4/5 осей, пожалуйста, если вы заинтересованы, пожалуйста, свяжитесь с нами!

8, источник питания

Напряжение питания может нормально работать между DC12V-50V, драйвер FMD2740C может использовать обычный выключатель питания постоянного тока, также может использоваться для трансформатора и мостового выпрямителя и конденсатора фильтра, емкость желательна 2000U до 5000U. Примечание. Гребень пульсации напряжения не превышает 50 В. Рекомендуется использовать источник постоянного тока 24-32 В, чтобы избежать колебаний сети над диапазоном напряжения привода.

Примечание:

1. Проводка должна обратить внимание на то, что мощность положительной и отрицательной не должна быть изменена;

2, чтобы снизить затраты, несколько дисков могут совместно использовать источник питания. Но это должно улучшить номинальную мощность и Номинальный выходной ток мощности и обратить внимание на охлаждение.
