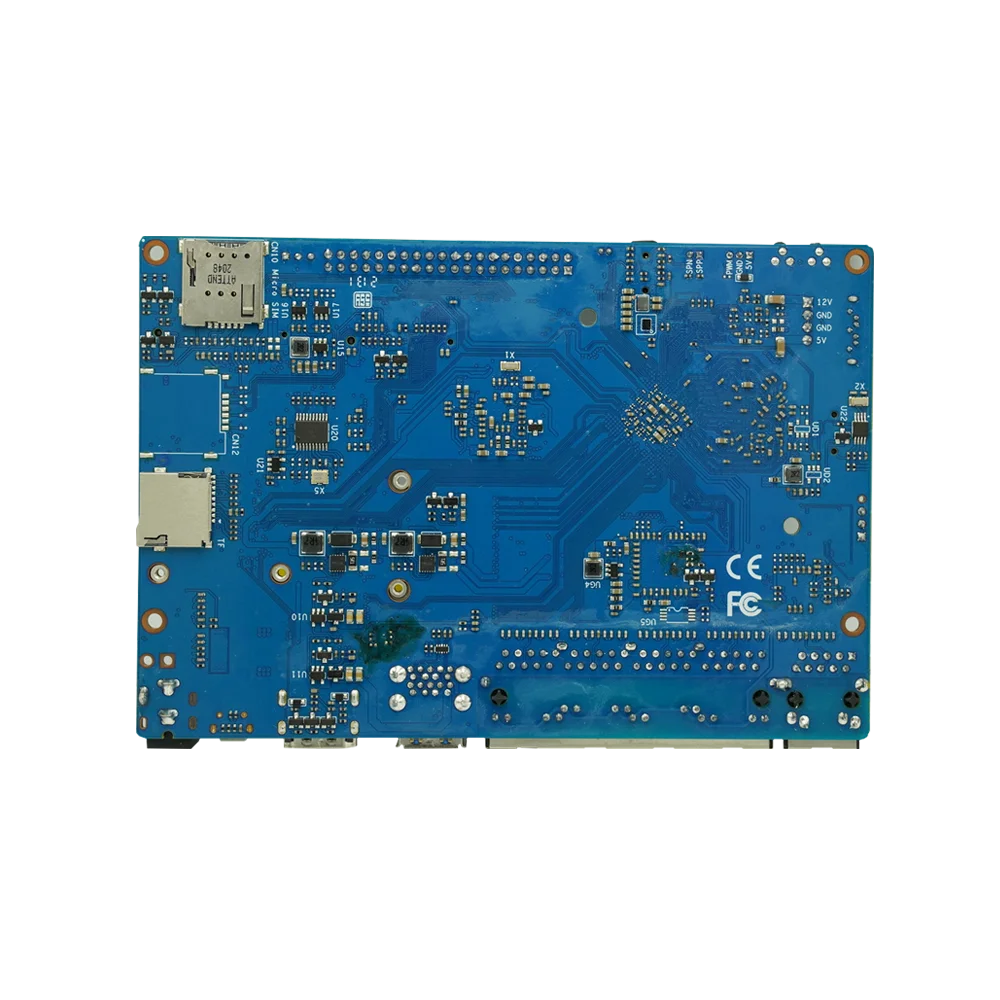

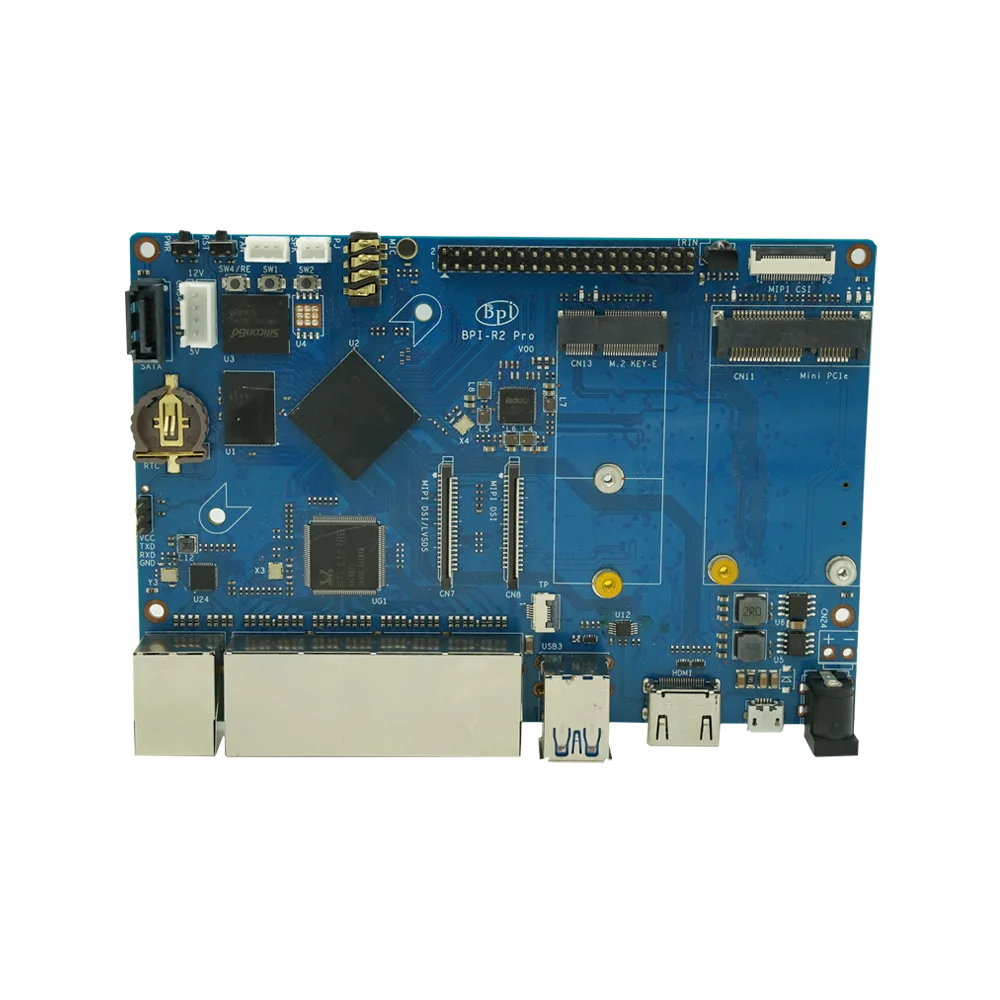

Banana PI BPI R2 Pro Rockchip RK 3568 Opensource Router Demo Board |

Banana PI BPI R2 Pro Rockchip RK 3568 Opensource Router Demo Board |

Epacket logistik ist erwartet zu werden 15-30 arbeitstage, und langsam update von logistik informationen, wenn sie geist, bitte wählen die schnelle logistik kanal. Danke:)

Banana Pi BPI-R2 Pro ist die nächste generation smart router entwicklung bord von Banana Pi in 2021. Es ist angetrieben durch Rockchip RK 3568 prozessor. Onboard 2GB LPDDR4 speicher und 16GB eMMC lagerung, und unterstützt 2 USB 3,0 interface, 5 gigabit netzwerk port. M.2 schlüssel-E und mini PCIe interface, 2 mipi DSI interface (kann man ändern zu LVDS durch software), 1 CSI kamera interface,1 HDMI ausgangDesign.

BPI-R2 Pro gleiche größe wieBanana PI BPI R2, Und interface ist auch gleiche. So kann BPI-R2 fall.

RK3568 hat gebaut-in MICRO-forschung NPU von Rockchip, 0,8 Tops computing power und integrierte hohe leistung AI accelerator RKNN NPU. Rockchip auch bietet entwickler mit eine einfach-zu-verwenden modell transformation werkzeug, RKNN-Toolkit, die unterstützt ein-klicken transformation von Caffe/TensorFlow/TF-Lite/ONNX/PyTorch/Keras/Darknet mainstream architektur modelle.

RK3568 hat reiche interface expansion fähigkeiten. Unterstützt eine vielzahl von peripherie high-speed schnittstellen, unterstützung vier USB 2,0 ports, 4xUSB 2,0 HOST + 1xUSB 3,0 HOST + 1xusB 3,0 OTG. Unterstützung gigabit Ethernet * 2, multi-kamera unterstützung, unterstützung MIPI CSI 4 Gassen, können unterteilt werden in 2x2Lanes zwei gruppen von unabhängigen nutzung unterstützung 16bit DVP interface, unterstützung BT1120 eingang, unterstützung VC modus. RK3568 hat eine komplette display interface, unterstützung HDMI 2,0 ausgang unterstützung dual channel MIPI DSI, dual channel LVDS, können stick 2,5 K LCD bildschirm, können direkt stick tinte bildschirm, unterstützung eDp. RK3568 hat viel von peripheriegeräte, unterstützung 10x UART, 6x I2C, 16x PWM, 4x SPI, 8xSARADC und MINI PCIE.

Rockchip RK3568 chip ist eine allgemeine ZWECK SoC entwickelt für verbraucher industrie anwendungen. Die CPU verwendet 4-core A55 architektur prozessor, integrierte G52 GRAPHICS prozessor, gebaut-in unabhängige NPU, und läuft Android 11 und Linux. RK3568 ist vor allem angepasst für tablet PC, lautsprecher mit bildschirm, Android stift, wörterbuch stift und andere verbraucher produkte, sowie gesicht zahlung POS maschine, e-buch, wolke terminal, video telefon, NAS lagerung und andere industrie produkte.

Rockchip RK3568 Quad-core ARM Cortex-A55 CPU

Mali-G52 1-Core-2EE

2G LPDDR4 SDRAM (option 4G)

Mini PCIE interface und M.2 schlüssel-e interface

Unterstützung 1 SATA interface

MicroSD slot unterstützt bis zu 256GB expansion

16G eMMC flash (option 16/32/64G)

2 MIPI display interface unterstützung

1 CSI kamera interface

5 port 10/100/1000 Mb Ethernet port

(2) USB 3,0 und (1) USB 2,0 otg port

Banana Pi R2 Pro

CPU

Rockchip RK3568 Quad-core ARM Cortex-A55 CPU 2GHz

GPU

Mali-G52 1-Core-2EE Opengl es 3,2 Vu1kn 1,1 OpenCL 2,0

Speicher

2G DDR3 SDRAM (option 4G)

Lagerung

Onboard 16GB eMMC Flash, Micro SD-Card slot, SATA 2,0 Port,SPI flash

Netzwerk

5x10/100/1000 Mbit/s Ethernet

Display(s)

1 HDMI port, 2 DSI interface(1 DSI können ändern zu LVDS durch software)

Kamera

1 CSI kamera interfact

Video decoder(s)

H.265 HEVC/MVC Main10 Profil Yuv420 @ L 5,1 Bis zu 4096x2304 @ 60fps, h.264 AVC/MVC Main10 Profil yuv400/yuv420/yuv422/@ L 5,1 bis zu 4096x2304 @ 60fps

Video encoder(s)

H.264/AVC BP/MP/HP@level4.2, bis zu 1920x1080 @ 100fps, H.265/HEVC MP@level4.1, bis zu 1920x1080 @ 100fps (4096x4096 @ 10fps Mit FLIESEN)

Audio Ausgang (s)

HDMI & I2S & Lautsprecher & Kopfhörer

USB port

USB 3,0 PORT (x2), micro USB OTG (x1)

Mini PCIE

1 mini pcie interface & 1 M.2 schlüssel-e interface

Fernbedienung

IR Empfänger (x1)

GPIO

40 Pin Header : GPIO (x28) und Power (+ 5V, + 3,3 V und GND). Einige von I/O Pin kann verwendet werden für spezifische funktionen wie UART, I2C, SPI oder PWM

Schalter

Reset-taste, Power-taste, U-boot-taste

LED

Power Status und 8P8C

Stromquelle

12 volt @ 2A über DC Power und/oder Micro USB (OTG)

Größe & Gewicht

148mm × 100.5mm 100g

OS

OpenWRT, Linux und andere OS
