XH-M240/XH-M239 /Type-C ЖК-дисплей тестер емкости батареи MAh MWh 18650 литиевая батарея цифровое измерение литиевая батарея

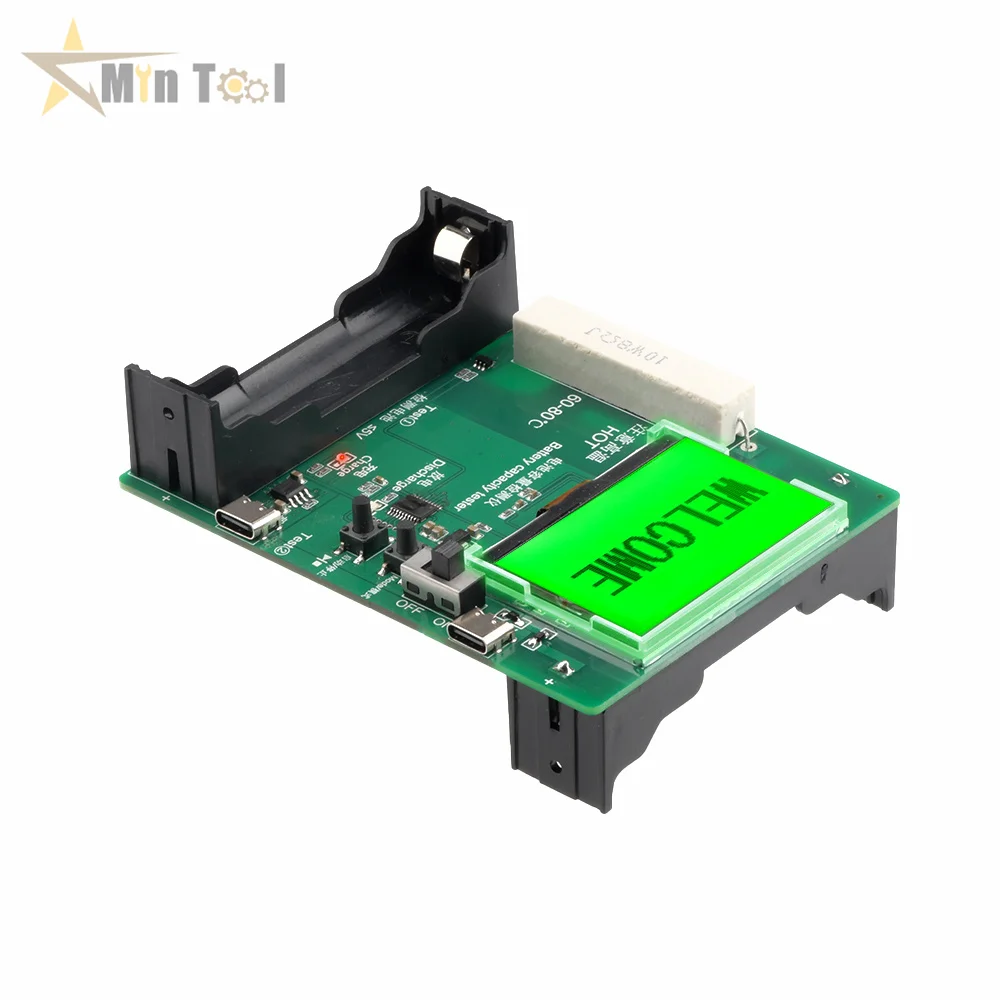

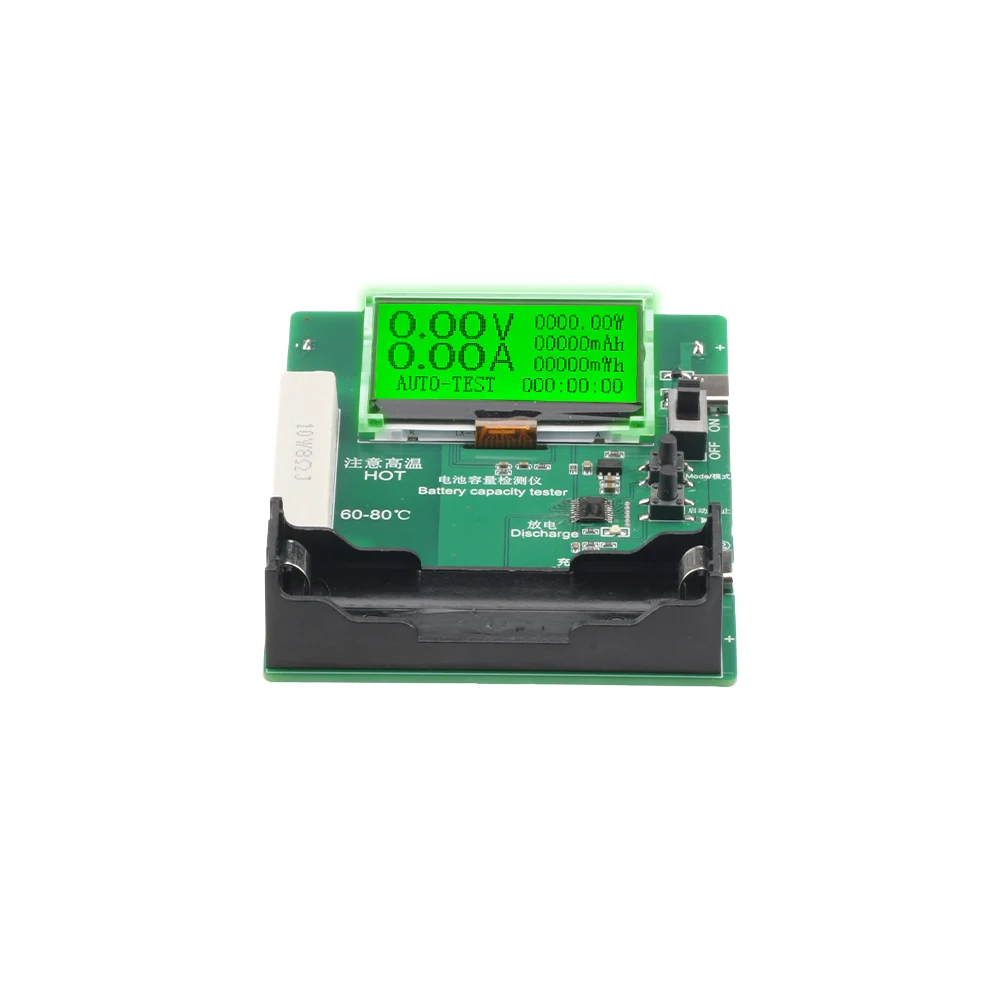

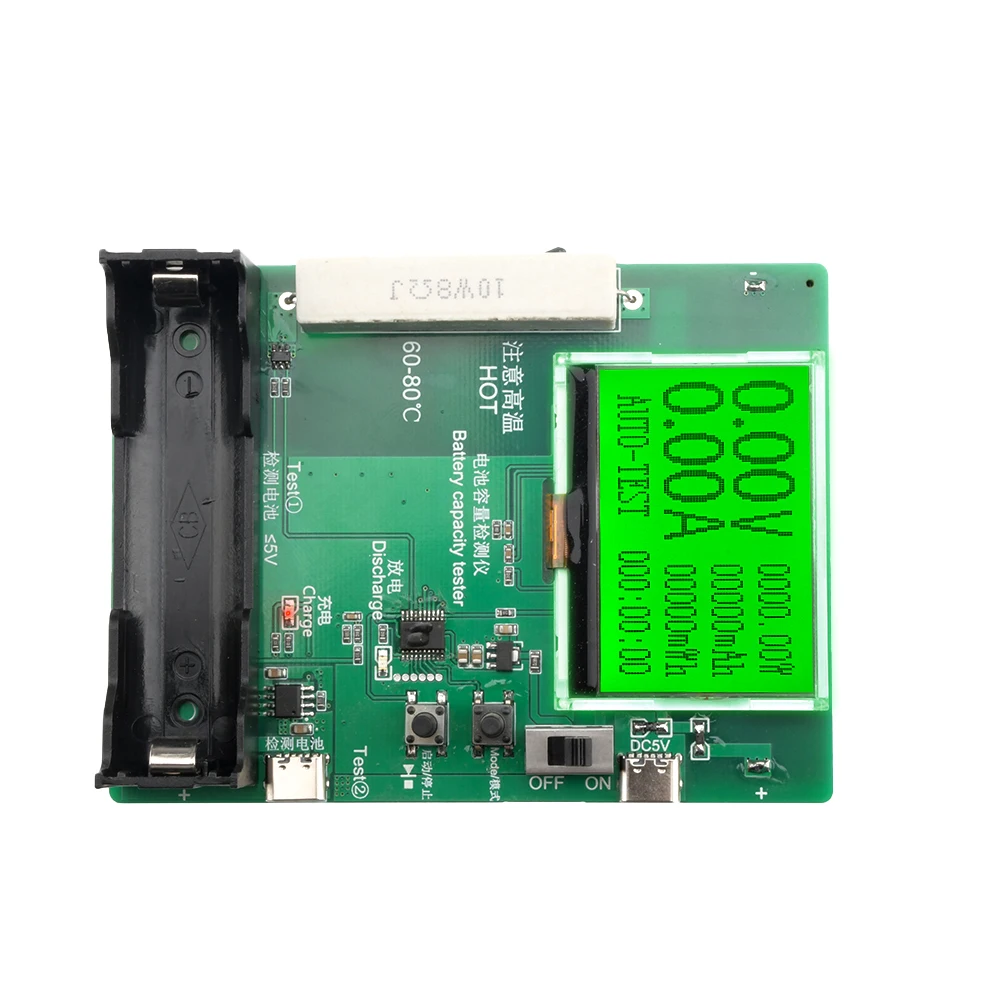

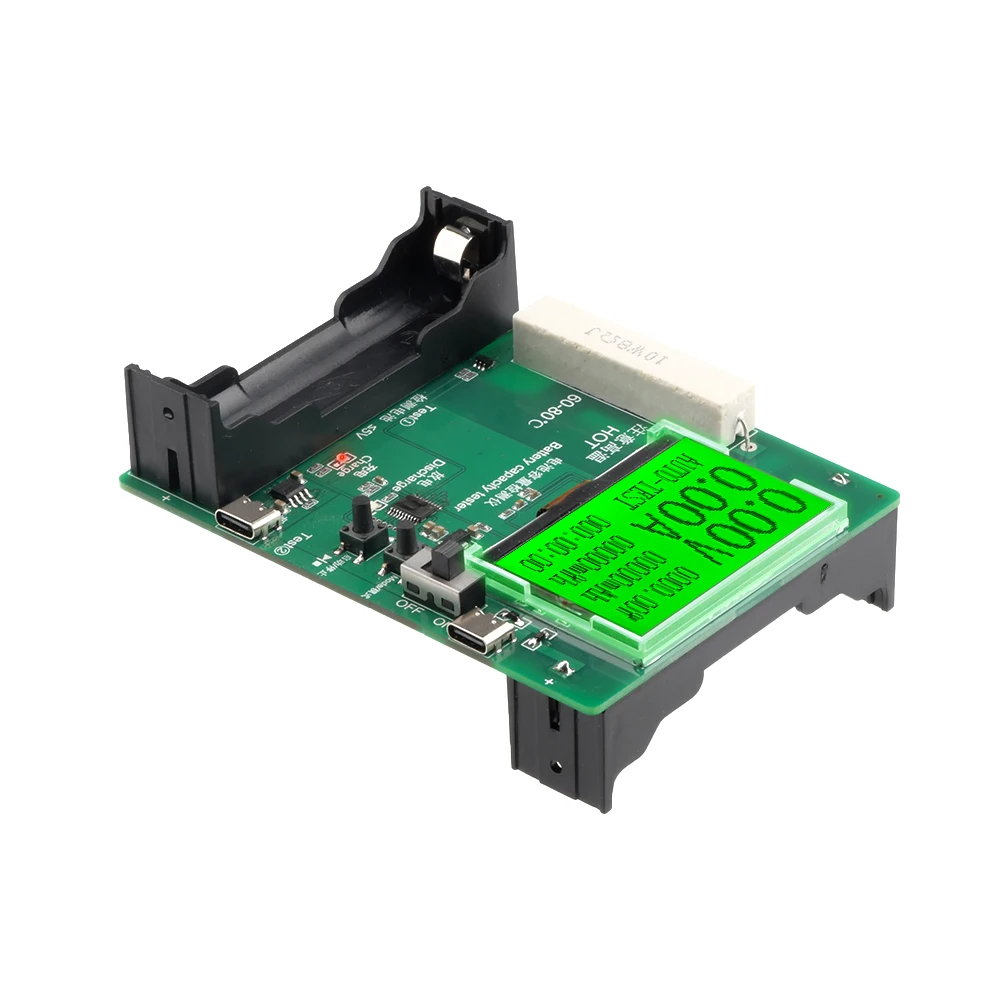

XH-M240

1: широкий спектр применений

2: дополнительная функция зарядки

3: изысканный и компактный внешний вид

4: ЖК-дисплей

5: предустановленный три режима работы

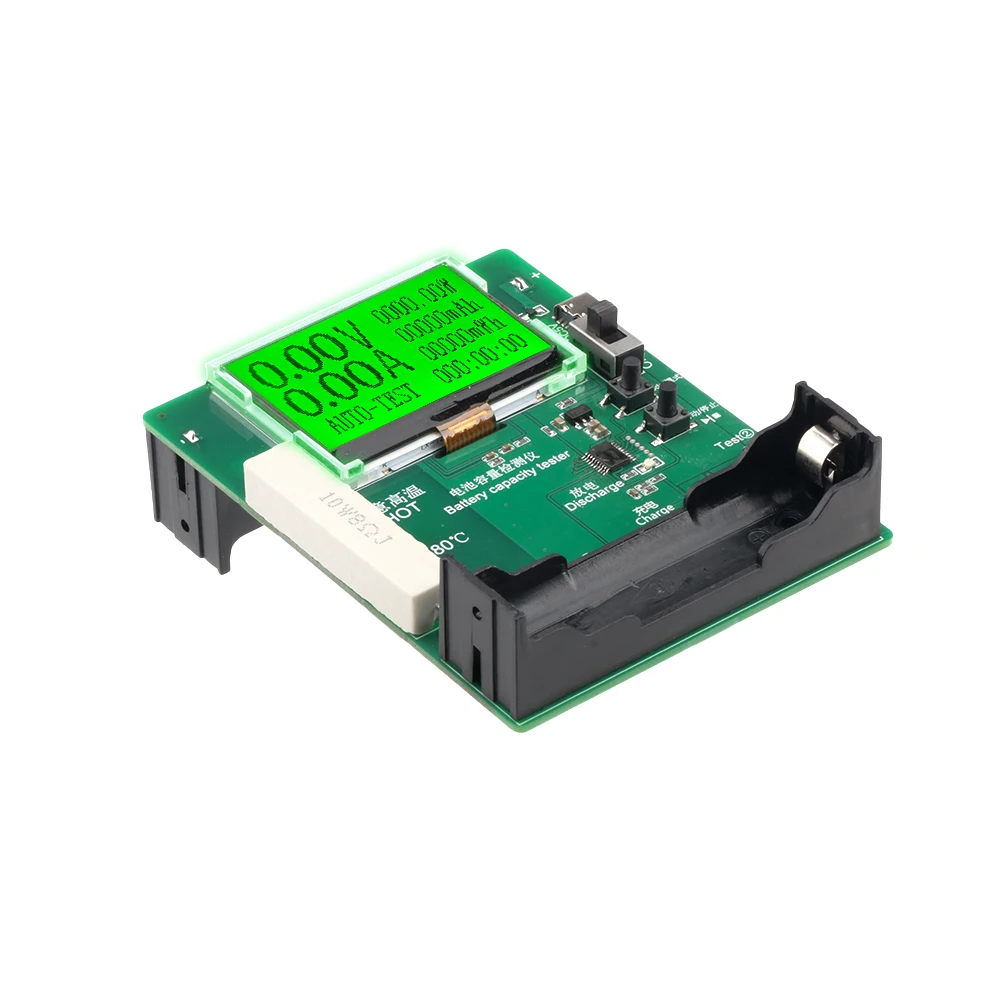

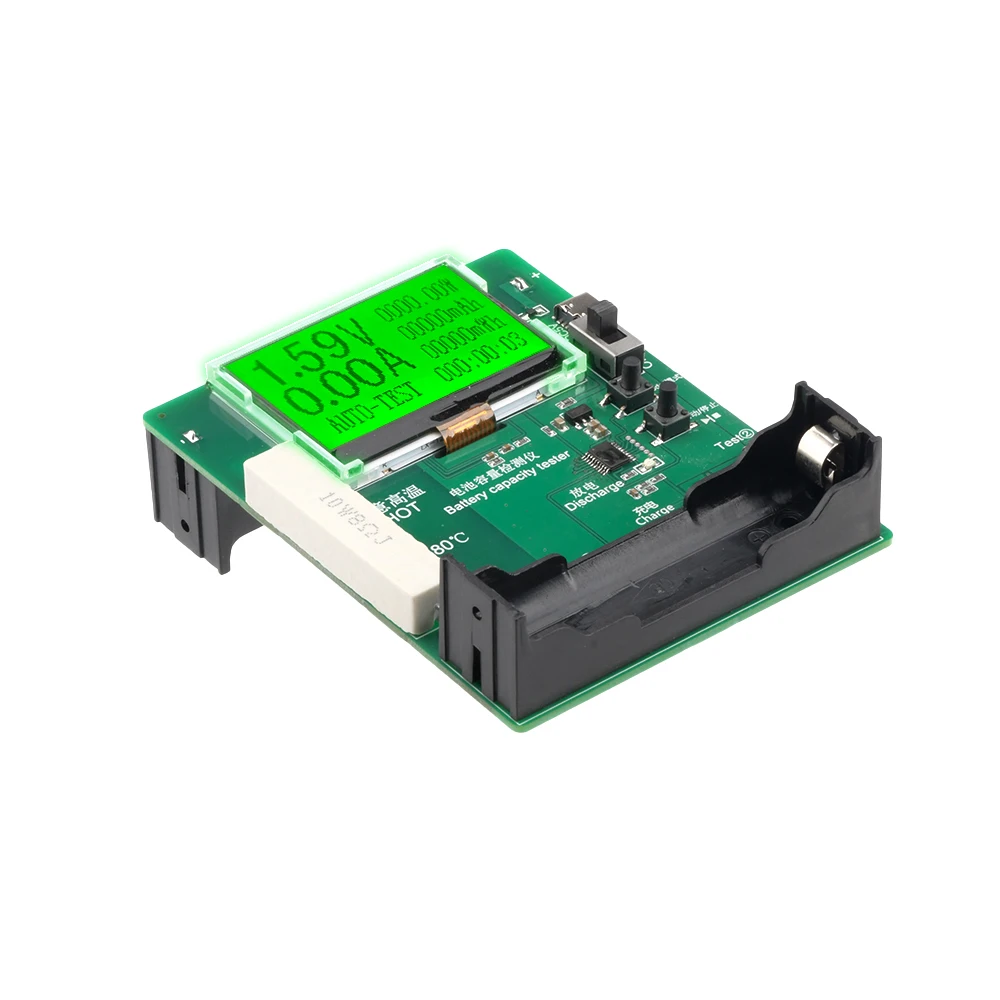

18650 тестер емкости аккумулятора ЖК-дисплей (с функцией зарядки) порт type-c

Испытательное напряжение: ≤ 5 В

Режим отображения: 128 × 64px LCD

Диапазон емкости: 99999 мАч

Диапазон энергии: 99999mWh

Диапазон времени: 999:59:59

Рабочая Батарея: батарея 18650 с плоской головкой

Интерфейс питания: Type-C

Внешний рабочий Источник питания: 5 В 1A (блок питания автономный, просто используйте мобильный телефон зарядное устройство.) Режим зарядки (зарядка) и автоматический режим (автоматический тест) должны быть подключены к внешнему источнику питания для нормального использования.

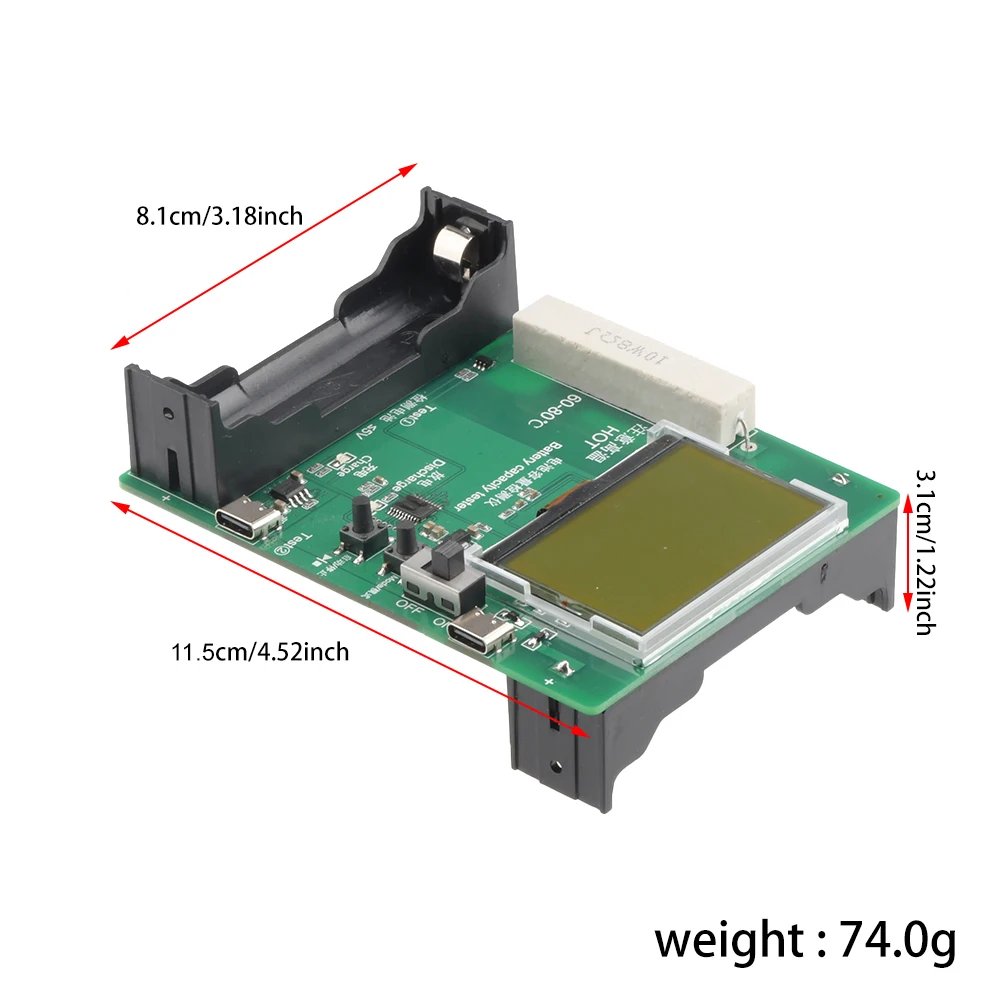

Размер продукта: 115 × 81 × 31 мм (продукт); 150 × 100 × 40 мм (упаковка),

Вес изделия: 110 г (включая упаковку); Вес нетто 74 г

Напоминание о безопасности: резистор нагрузки выпустит высокую температуру 60 ~ 80 ℃ во время разрядки. Держите вентиляцию при использовании, избегайте близкого к легковоспламеняющимся и взрывоопасным веществам, и уведомляйте вас, чтобы обратить внимание на безопасность и избежать ожогов.

Рабочий режим (необходимо подключить к источнику питания 5 В)

Автоматический тестовый автоматический режим (режим питания по умолчанию)

Пуск → заряда (ток заряда менее 0.12A, триггер полного заряда, прекратит зарядку) → разрядки (Напряжение холостого хода меньше, чем 2,7 V, триггер разрядки в комплекте) → зарядка (ток зарядки менее 0,12 A триггер полной зарядки, остановка зарядки) → полная остановка

①Емкость и энергетическая ценность не записываются во время зарядки, учитывается только время.

② Запишите емкость и энергетическую ценность во время разряда, оба-время.

Зарядка (режим зарядки)

Запуск → зарядка (ток зарядки менее 0,12 A для запуска полной зарядки, остановки зарядки) → полная остановка

①Запись только времени зарядки, а не мощности зарядки и энергии

Разряд (режим разрядки)

Пуск → разрядки (Напряжение холостого хода составляет менее 2,7 V, триггер разрядки в комплекте → полная остановка)

①Запись емкости разряда, энергии и времени.

Примечание:

①During разряда процесс, до тех пор, пока он определяет, что батарея нагрузки напряжение падает до 2,7 V, разрядка прекратится. После того, как разрядка будет остановлена, аккумулятор не будет загружен, и напряжение будет расти; единого разряда процесс может только обнаружить, что напряжение падает до 2,7 V в первый раз после того, как начать саморазряда, чтобы вызвать стоп-сигнал разряда. Емкость, выпущенная первым аккумулятором, может быть просто воспринята как единая Полезная емкость, а не Номинальная емкость аккумулятора.

② Отключение и перезапуск; Переключение режимов; Длительное нажатие кнопки Пуск, чтобы очистить все данные, и завершение работы не сохраняет данные истории.

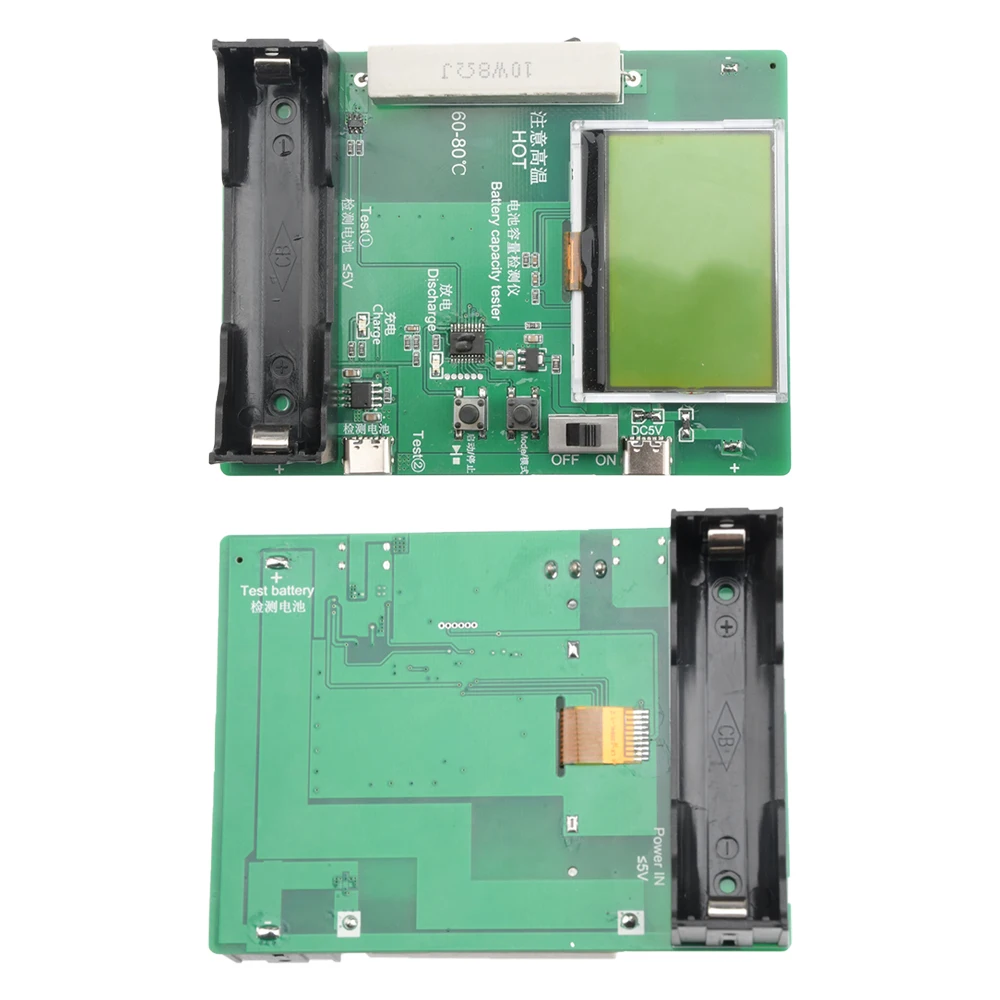

③ Тест ① установка аккумулятора 18650 для тестирования, тест ② использование внешнего блока питания type-c или ≤ 5 в источник питания для тестирования, но тест ① и тест ② не может быть использован для тестирования в то же время, чтобы избежать несчастных случаев, вызванных перегревом аккумулятора 18650 без защиты.

④ Для запуска режима зарядки требуется внешний рабочий источник питания.

Посылка:

1 * Детектор емкости батареи

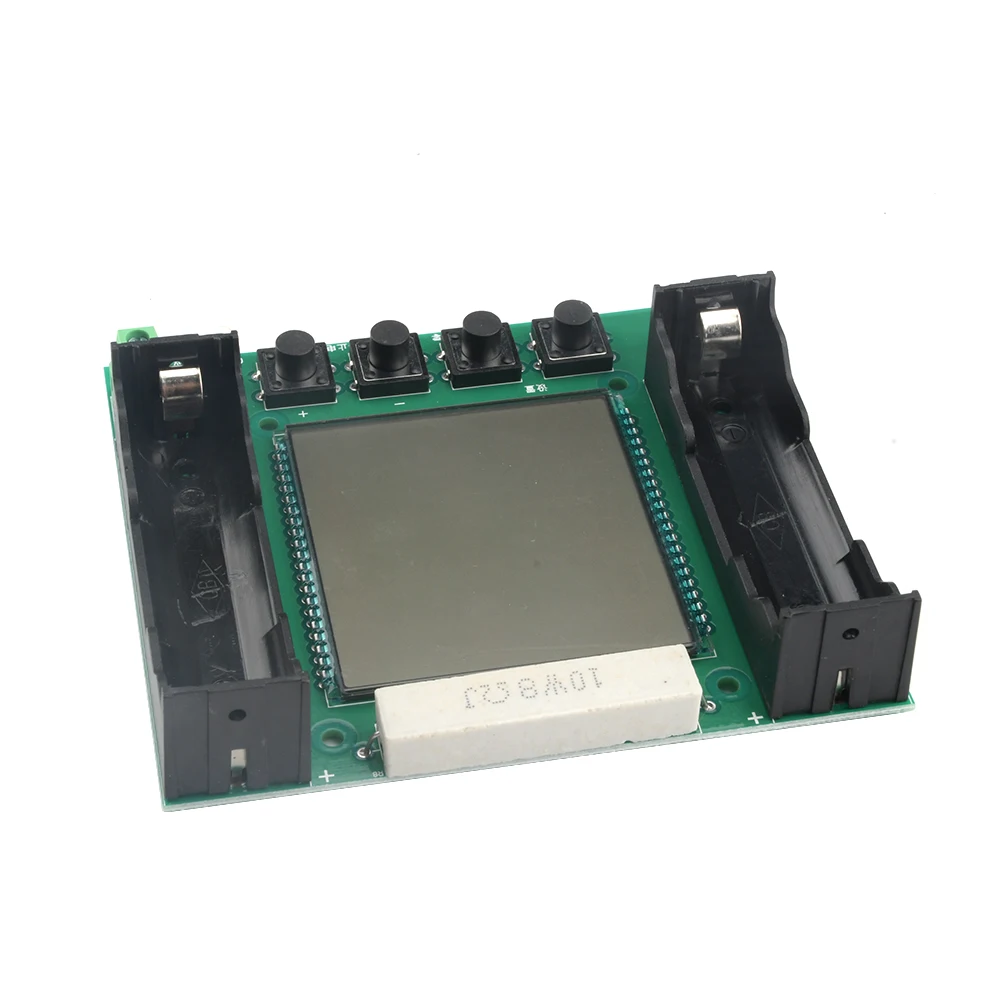

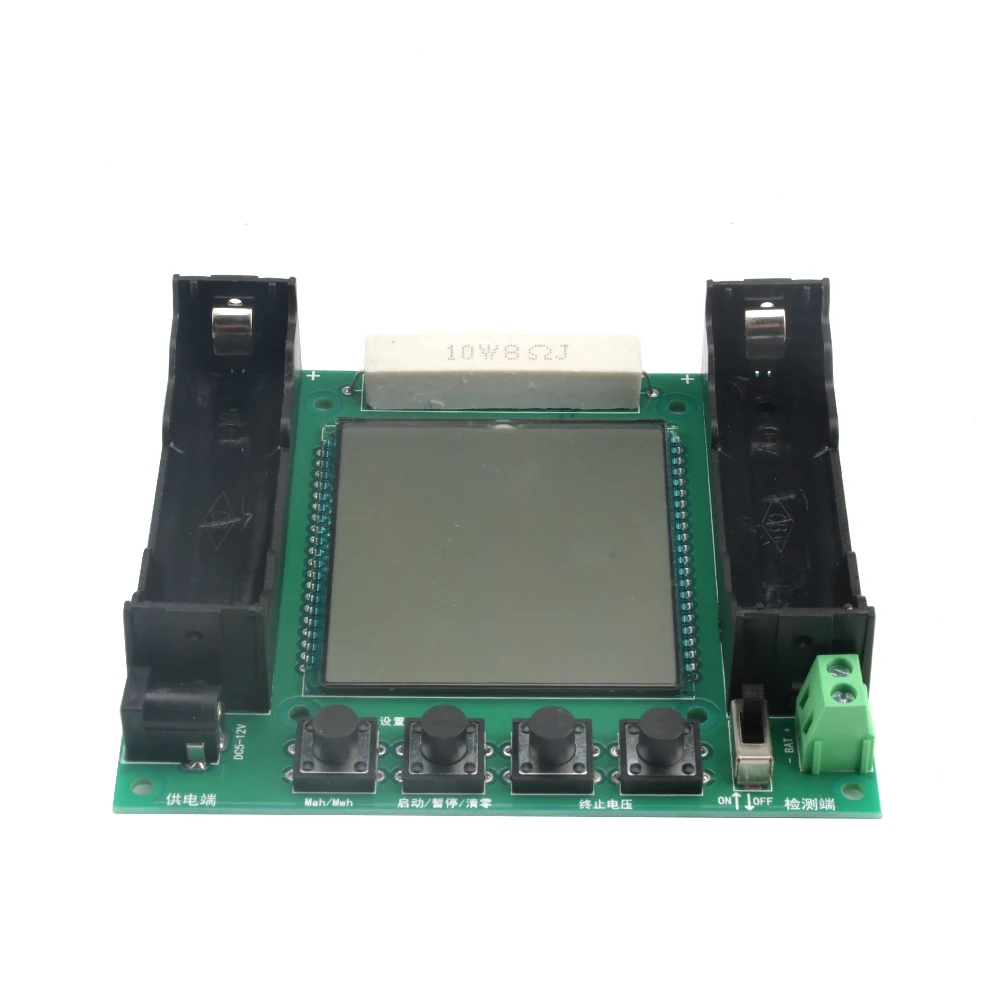

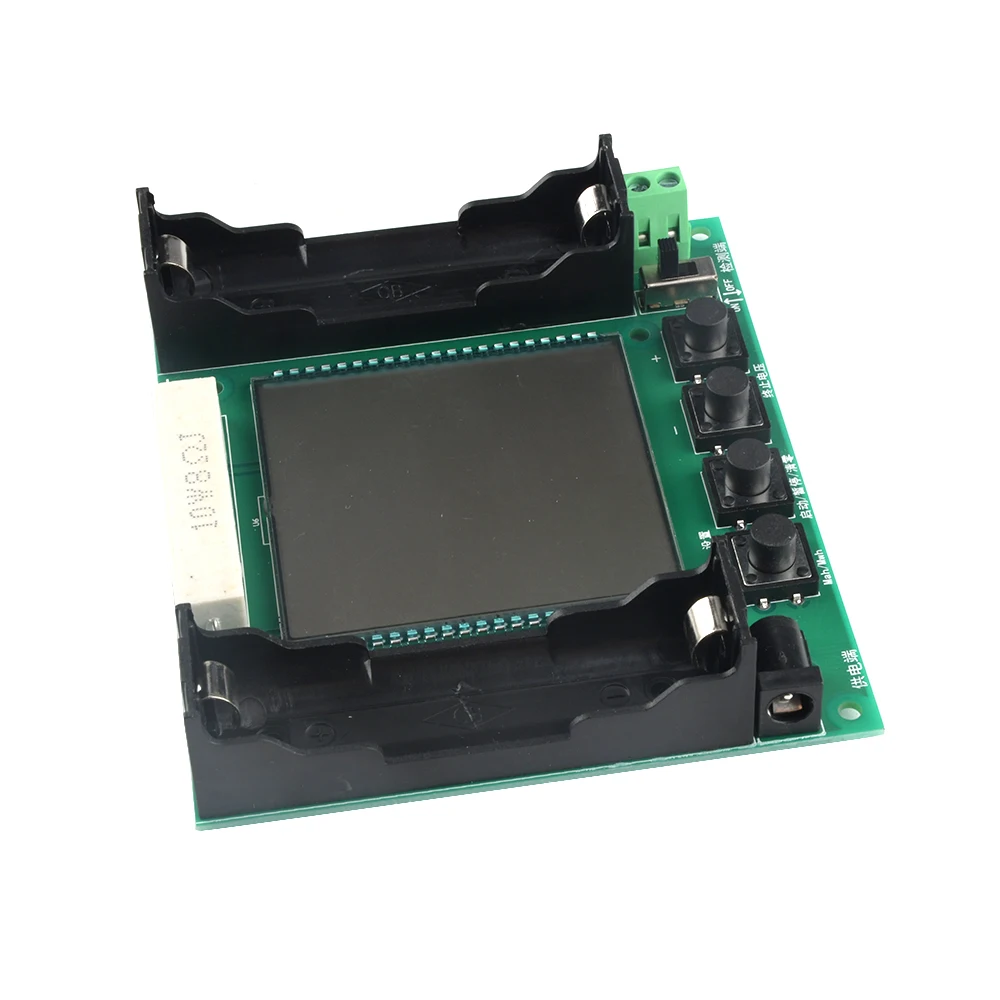

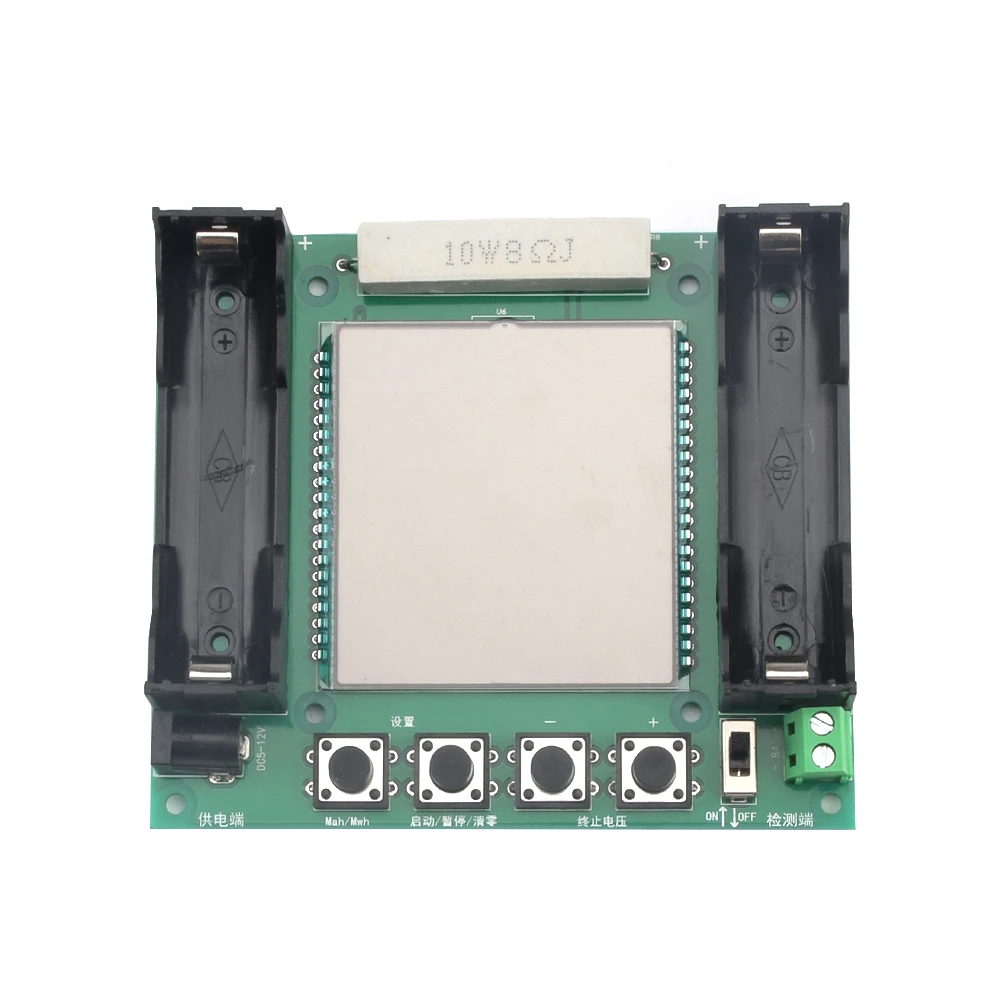

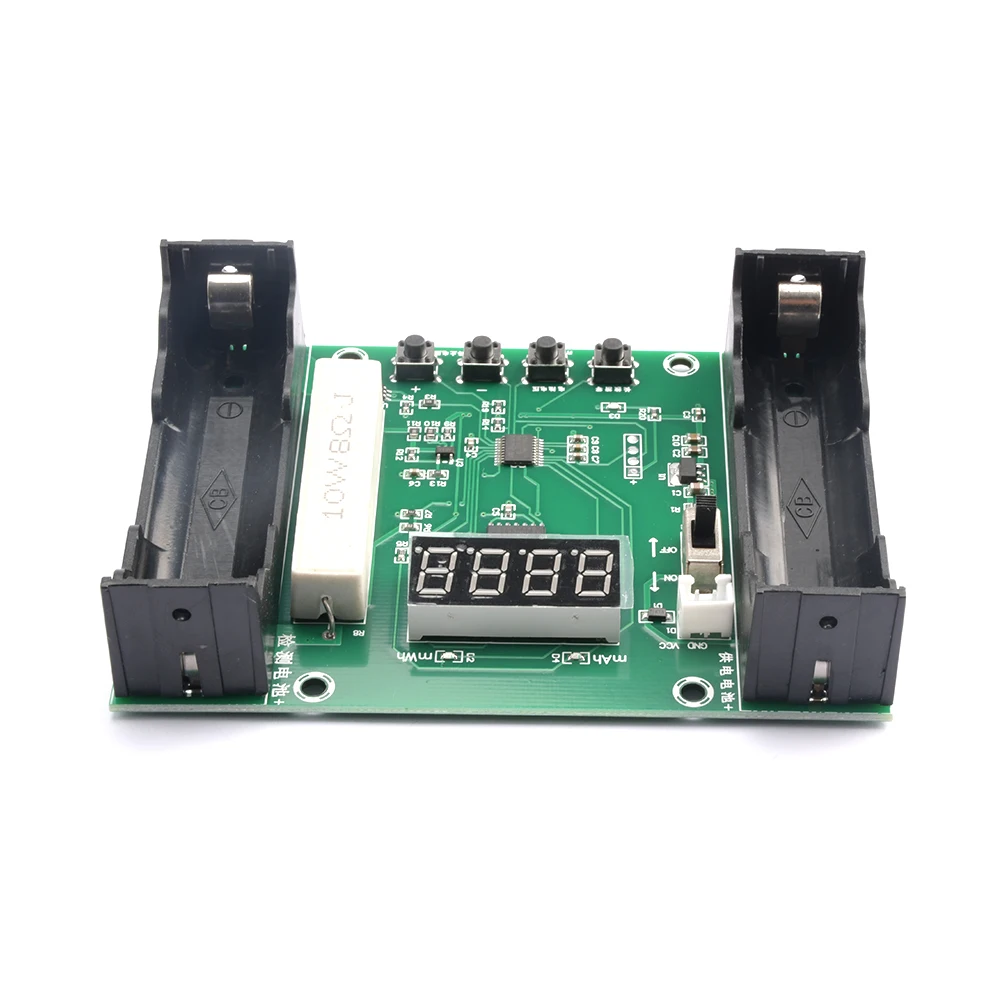

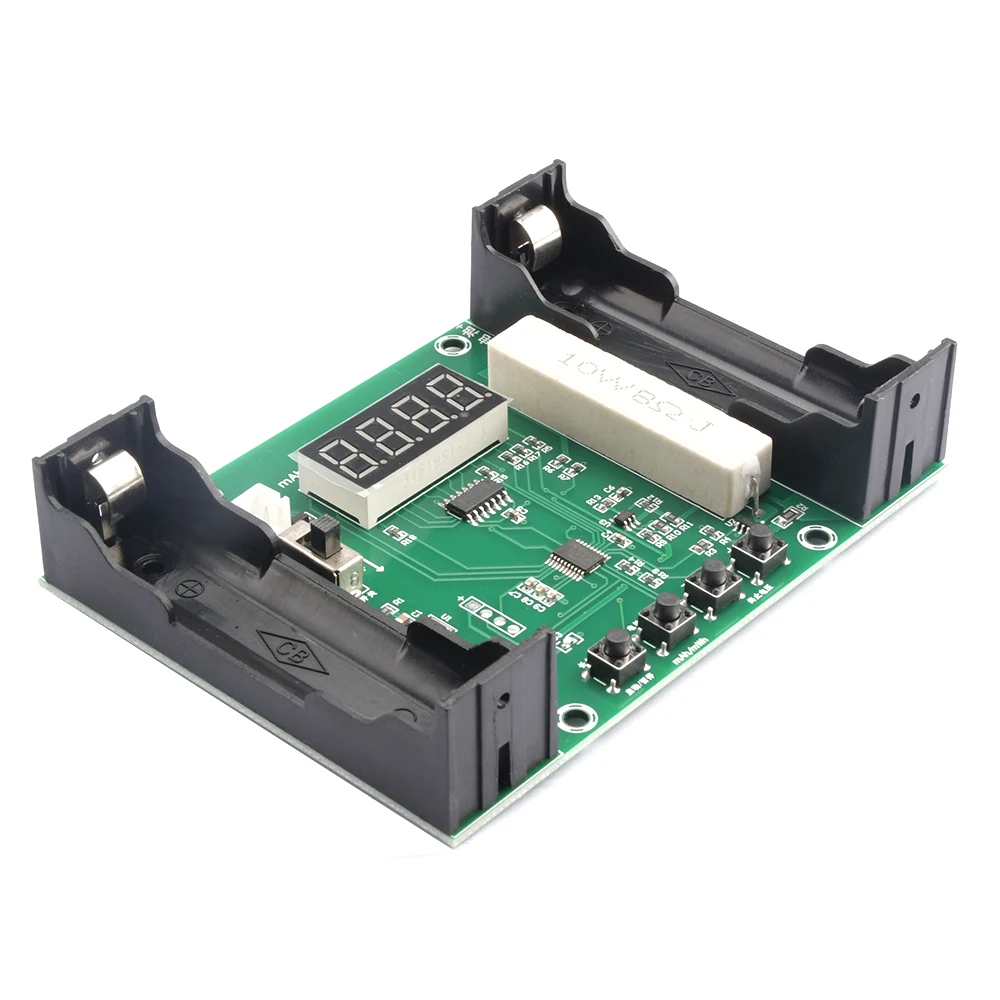

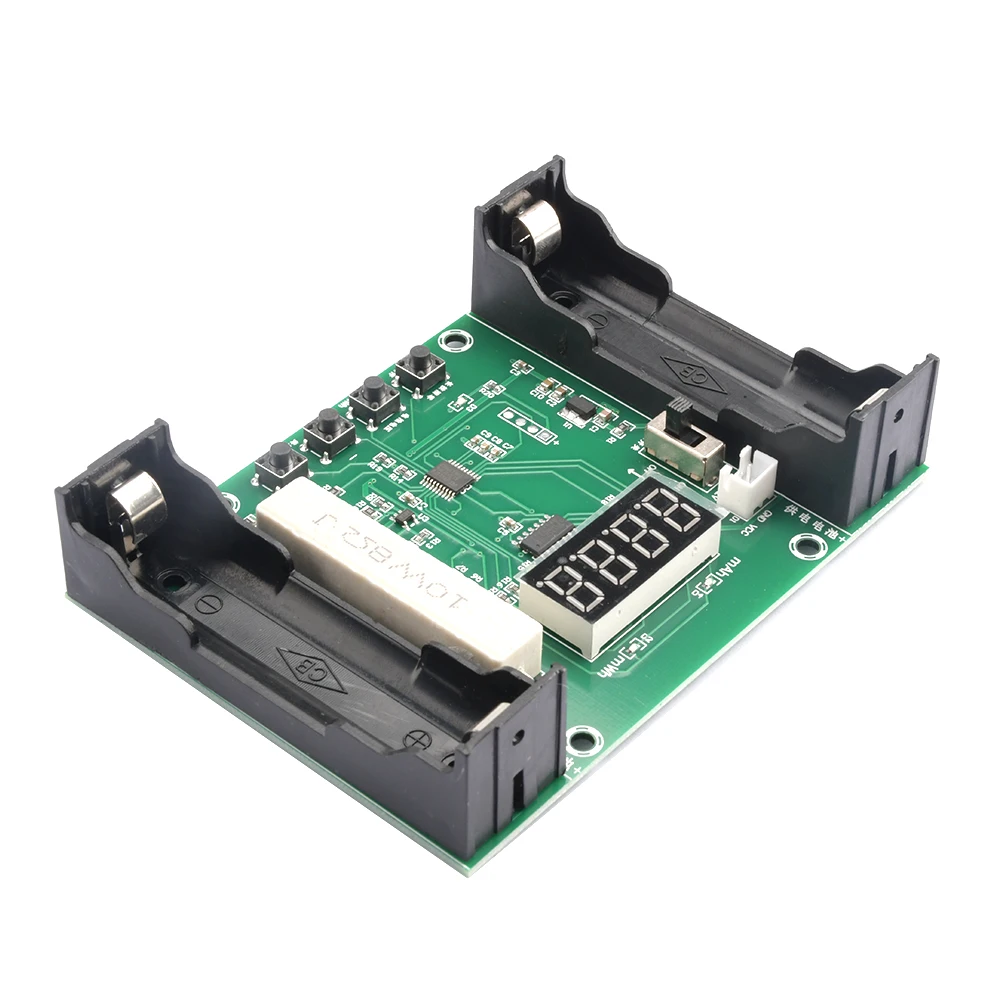

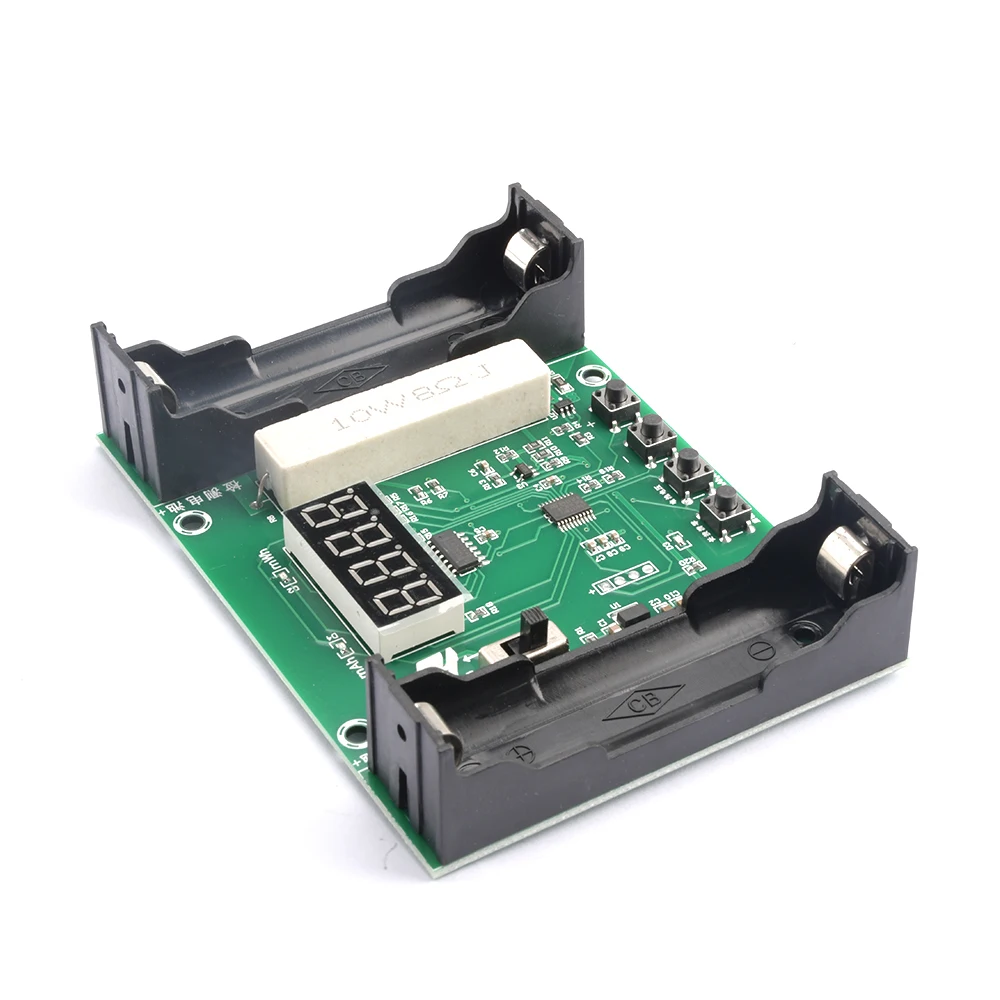

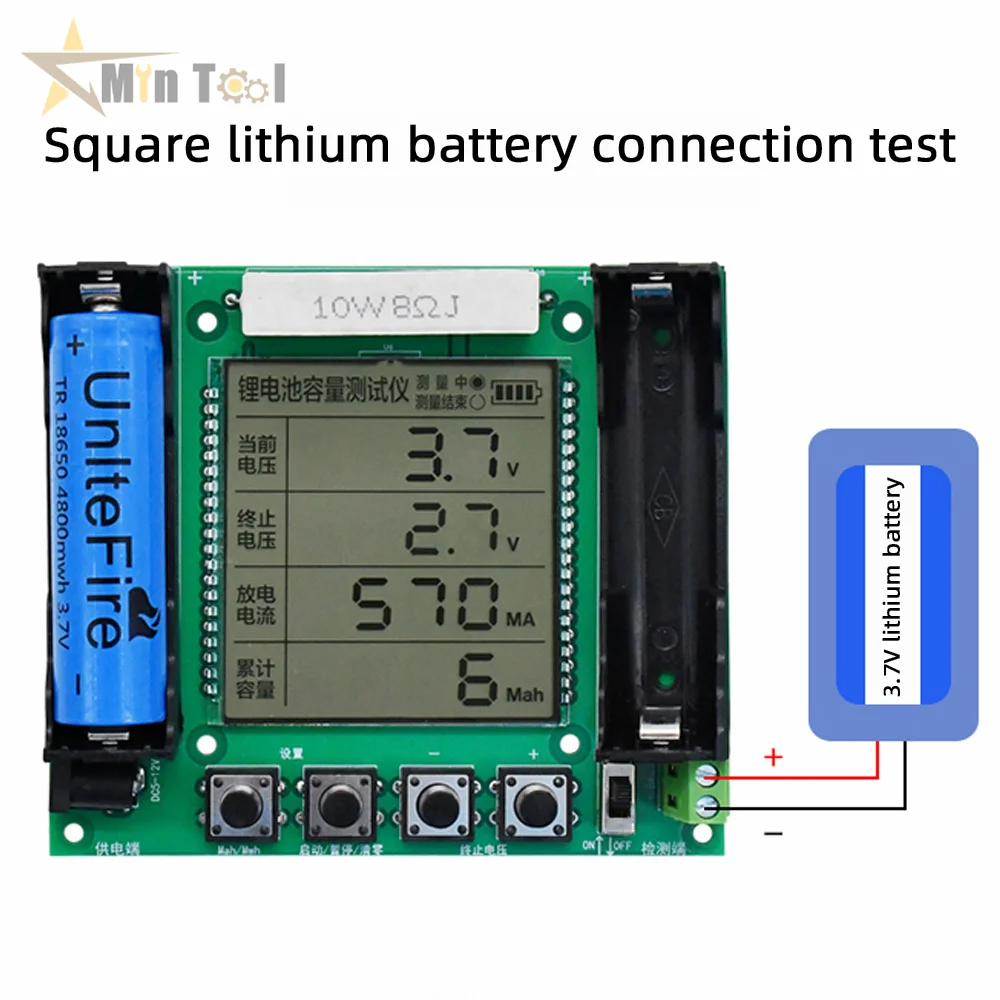

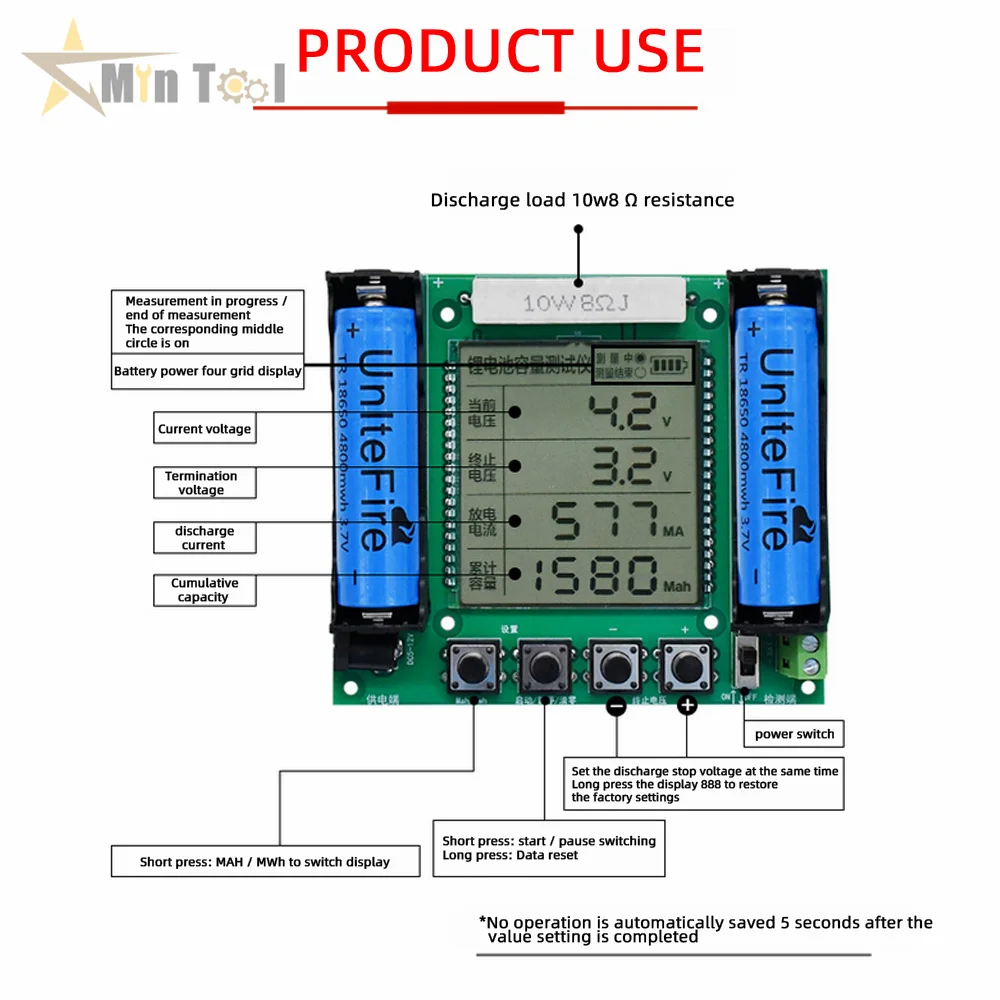

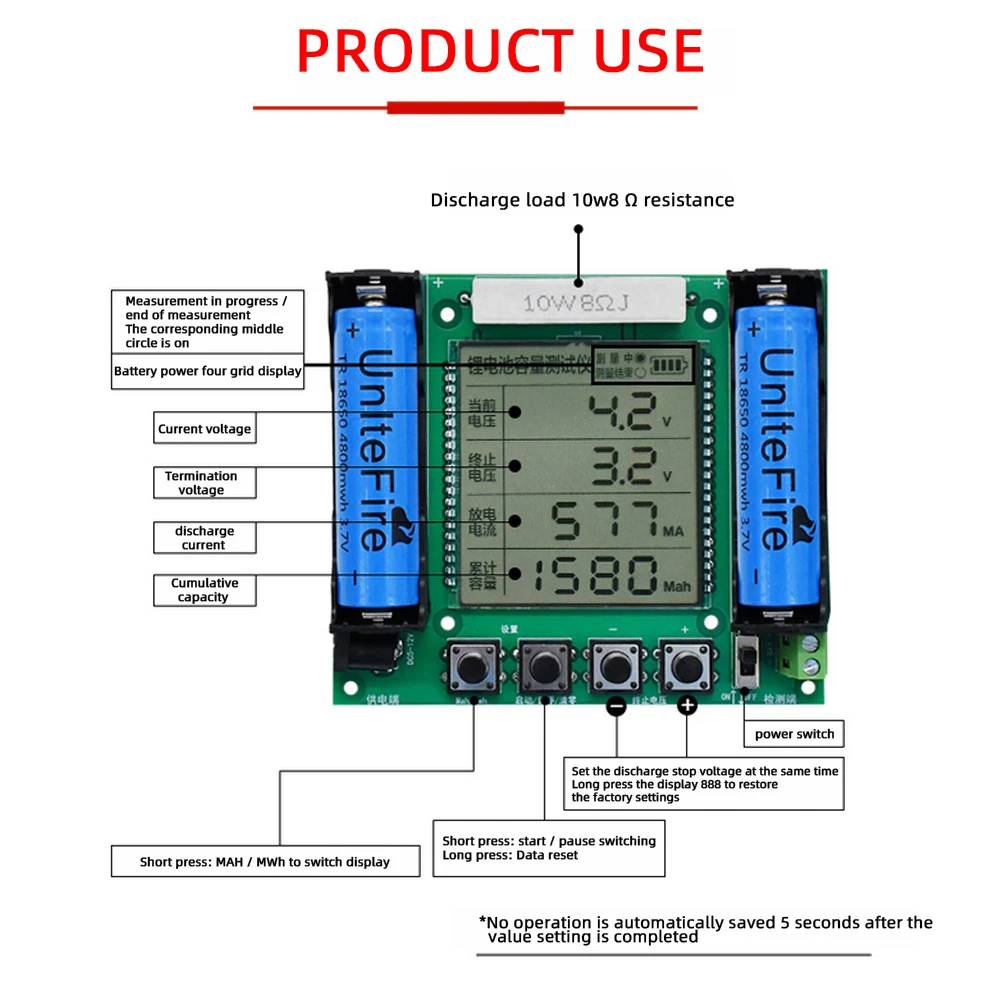

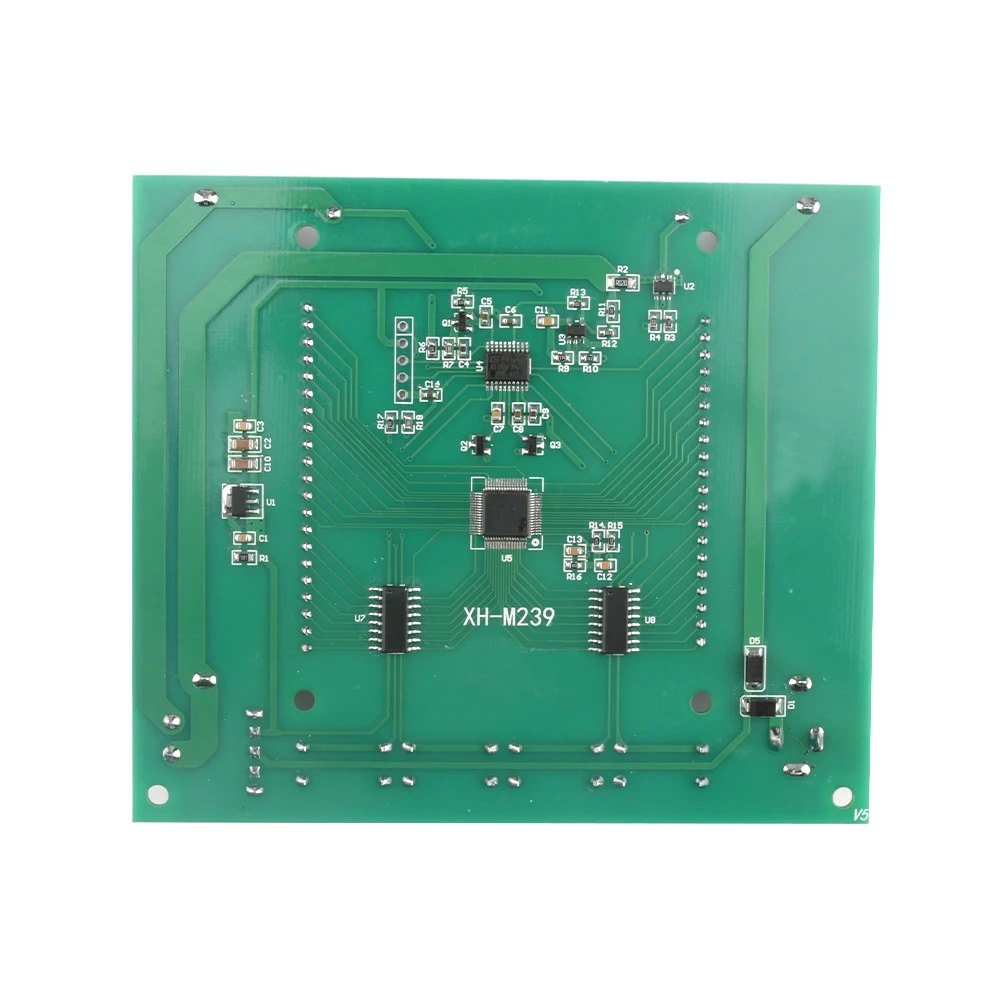

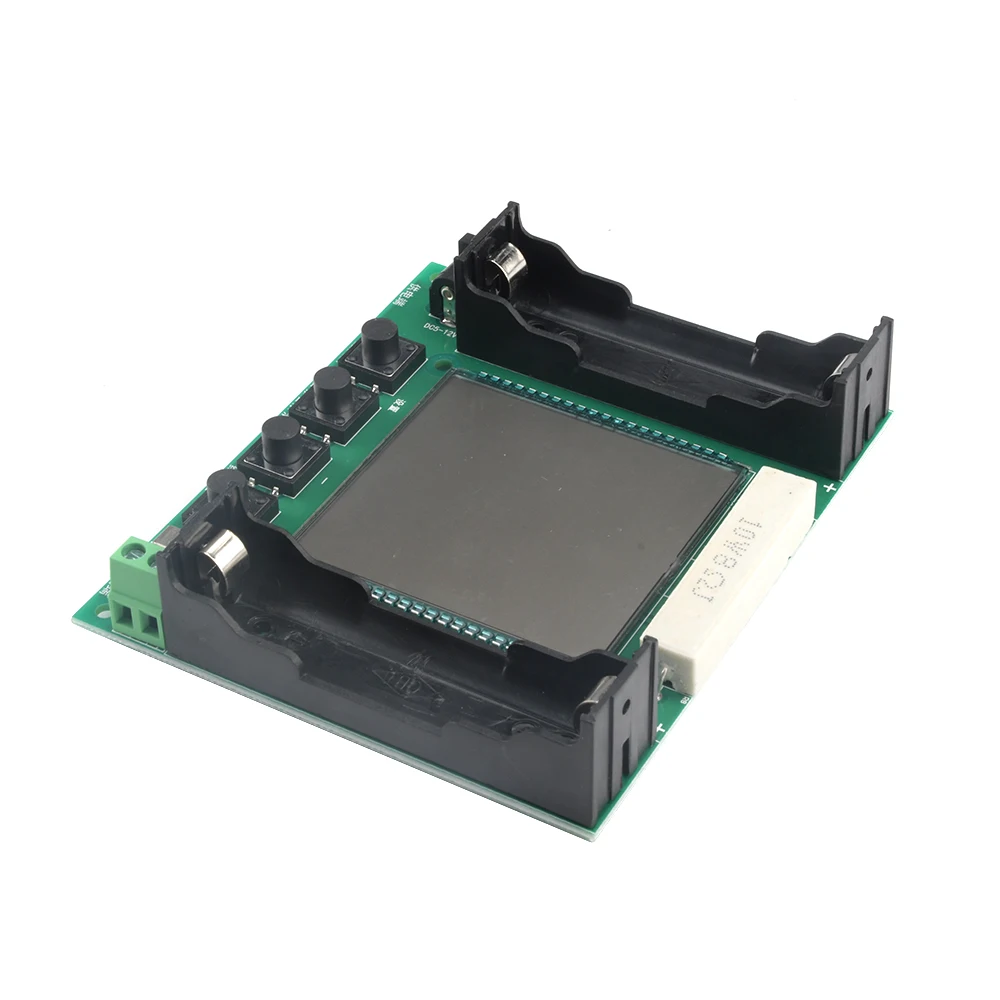

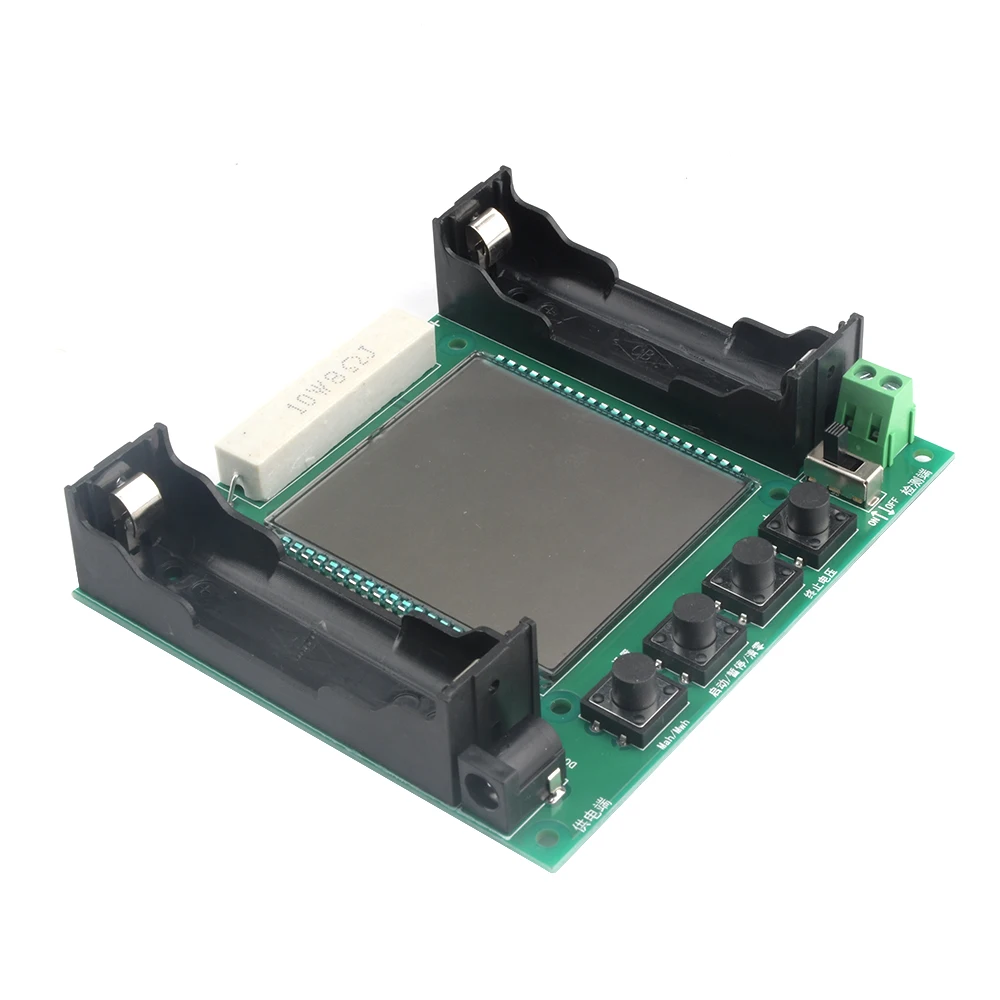

XH-M239

1: широкий спектр применений

2: небольшой внешний вид

3: простой в использовании и легко понять

4: Точность измерения: 1 мА · ч

5: интеллектуальное управление чипом, четкий ЖК-дисплей, точное измерение

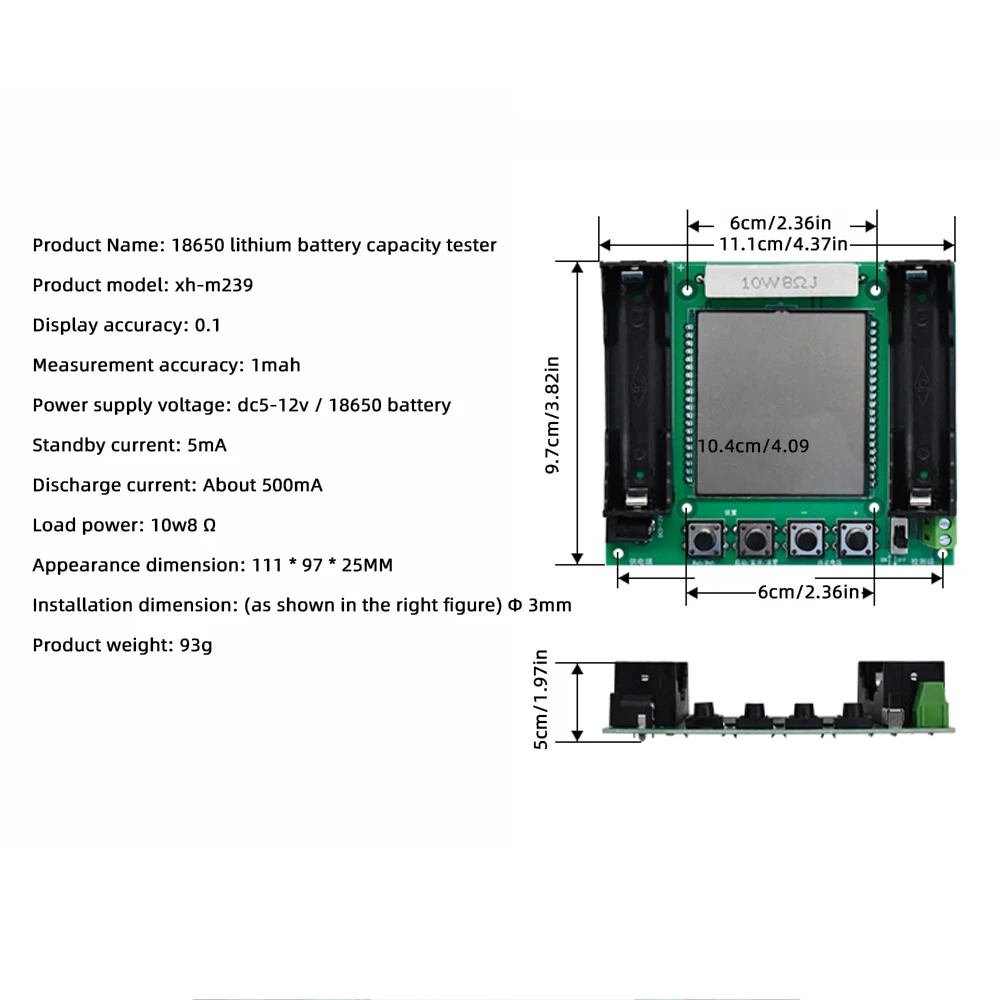

Название продукта: 18650 тестер емкости литиевой батареи

Модель изделия: XH-M239

Точность отображения: 0,1

Точность измерения: 1 мА · ч

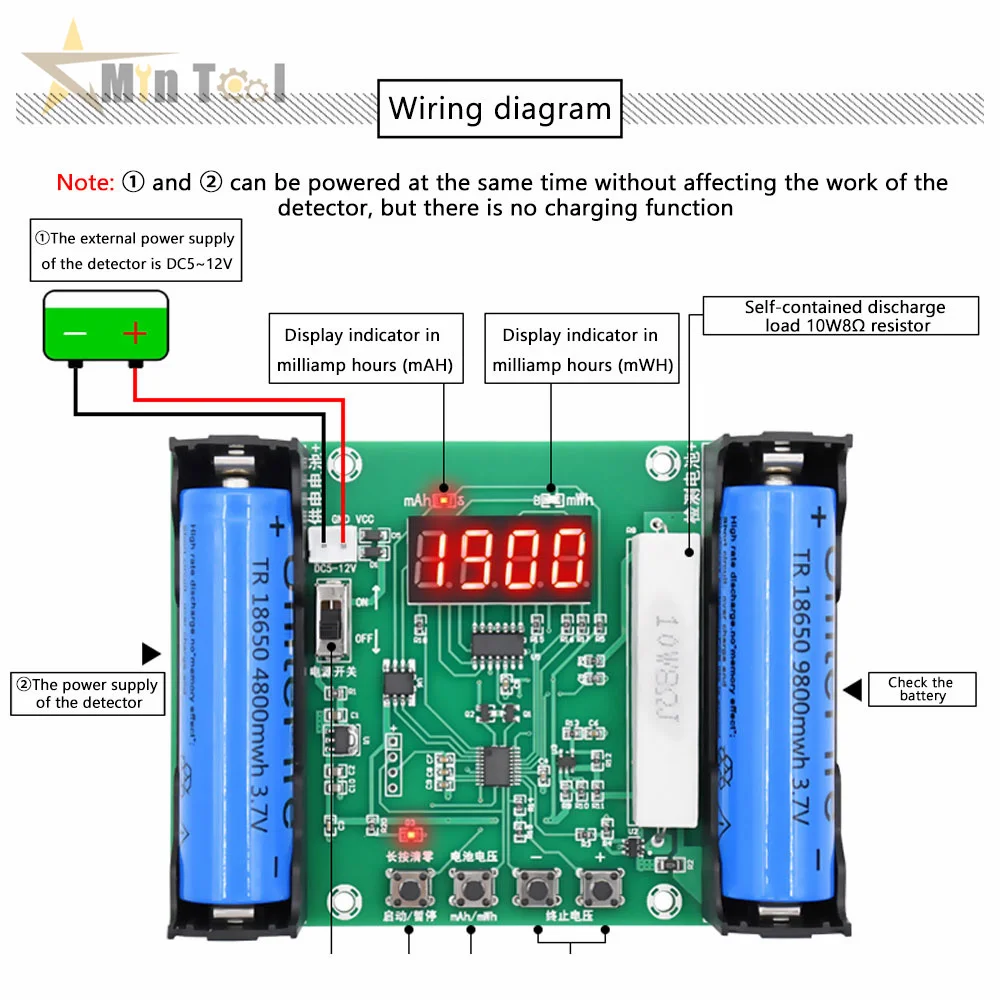

Напряжение питания: DC5-12V/18650 батарея (доставка Без аккумулятора)

Ток в режиме ожидания: 5 мА

Ток разряда: около 500 мА

Мощность нагрузки: 10 Вт 8Ω

Размер внешнего вида: 111*97*25 мм

Вес изделия: 93 г

Посылка:

1 * Модуль тестера
