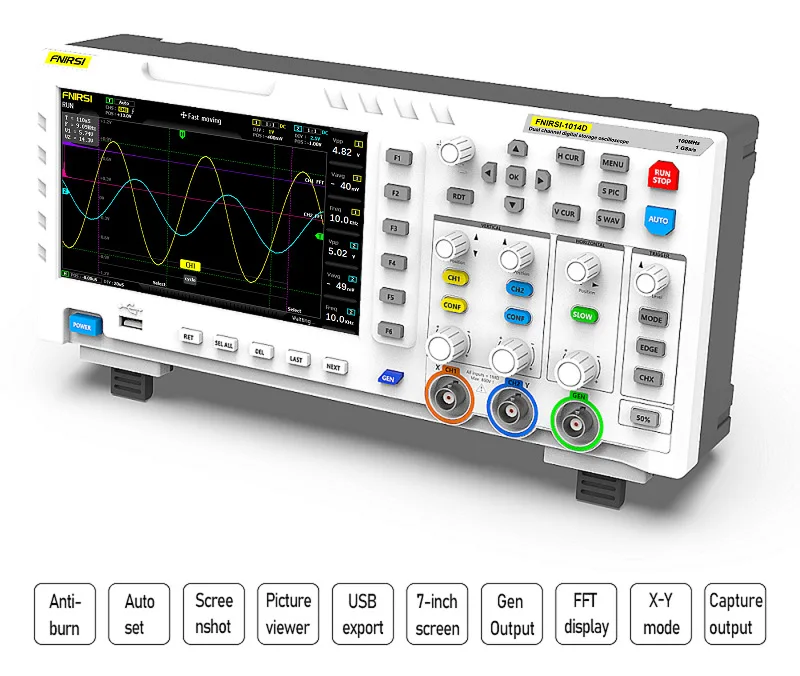

FNIRSI-1014D Digital Oscilloscope 2 in 1 Dual Channel Input Signal Generator 100MHz*2 Ana-log Sampling Rate 1GS/s |

FNIRSI-1014D Digital Oscilloscope 2 in 1 Dual Channel Input Signal Generator 100MHz*2 Ana-log Sampling Rate 1GS/s |

FNIRSI-1014D-это два в одном осциллографе и генератор сигналов, запущенный FNIRSI. Он имеет комплексные функции и высокую практичность. Это экономичный двухканальный Настольный осциллограф для индустрии технического обслуживания и НИОКР. Осциллограф имеет частоту дискретизации в реальном времени 1GSa / s и аналоговую пропускную способность 100 МГц * 2; Полная функция триггера (однократное/нормальное/автоматическое), как для периодического аналогового сигнала, так и для aperiodic цифрового сигнала может быть использован свободно; Встроенный генератор сигналов DDS и оригинальный выходной сигнал в отрасли (@ 2.5vpp), Все шаги частоты сигнала-1 Гц, поддержка 14 видов стандартного функционального сигнала и настраиваемого сигнала, измельчение выходного устройства захватывает часть или всю часть сложных сигналов, измеренных осциллографом как выходной сигнал генератора сигнала, который может хранить до 1000 индивидуальных сигналов отключения; Встроенный модуль защиты от высокого напряжения может выдерживать Непрерывное напряжение до 400 В, не беспокоясь о ДТП при сжигании осциллографа, вызванном тем, что датчик не перемещается на 10x шестерню. Большой режим горизонтальной прокрутки, который может контролировать медленные изменения уровня; Оснащен эффективной одной кнопкой авто, которая может отображать измеренную форму волны без утомительной регулировки; дисплей высокой четкости ЖК-дисплей с 7-дюймовым 800*480 разрешение; Курсором благодаря функции измерения, при ручном чтения амплитуду и частоту параметры, Не нужно считывать фоновые весы и количество, и не нужно конвертировать, чтобы напрямую Получить пик до пика и частоты, чрезвычайно удобная функция захвата экрана и хранения сигналов, встроенная память объемом 1 Гб, может хранить до 1000 фотографий с экрана + 1000 групп данных волноводной формы, Процесс хранения прост и быстр, сохранение текущей формы сигнала одним щелчком, отсутствие громоздких подсказок и выбор для сохранения текущих данных, очень удобный; Мощный менеджер изображений формы волны, поддержка просмотра эскизов, просмотр, просмотр подробной информации о функциях поворота страницы, удаления и увеличения формы волны, Уменьшение и перемещение удобны для вторичного анализа. Фюзеляж оснащен интерфейсом USB, который может быть подключен к компьютеру для реализации совместного использования собственных фотографий экрана и компьютера, что удобно для вторичного анализа; функция графического дисплея Li Shayu может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов; Функция просмотра FFT может оценить гармонический компонент сигналов; Функция графического дисплея Li Shayu может использоваться для сравнения и определения амплитуды, частоты и фазы двух групп сигналов;

Ключевые особенности:

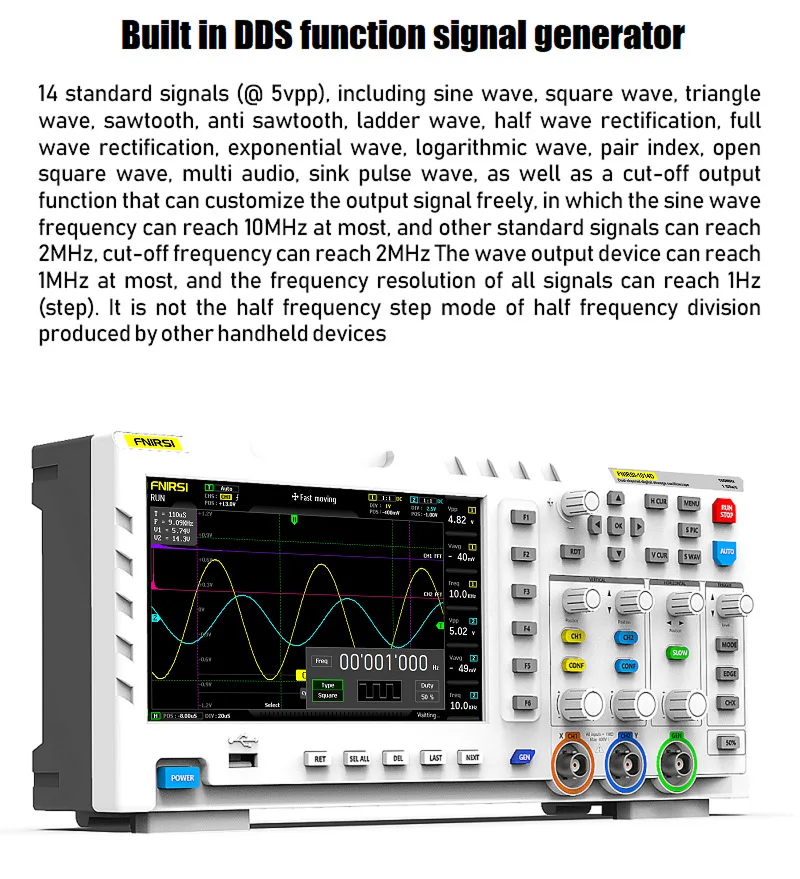

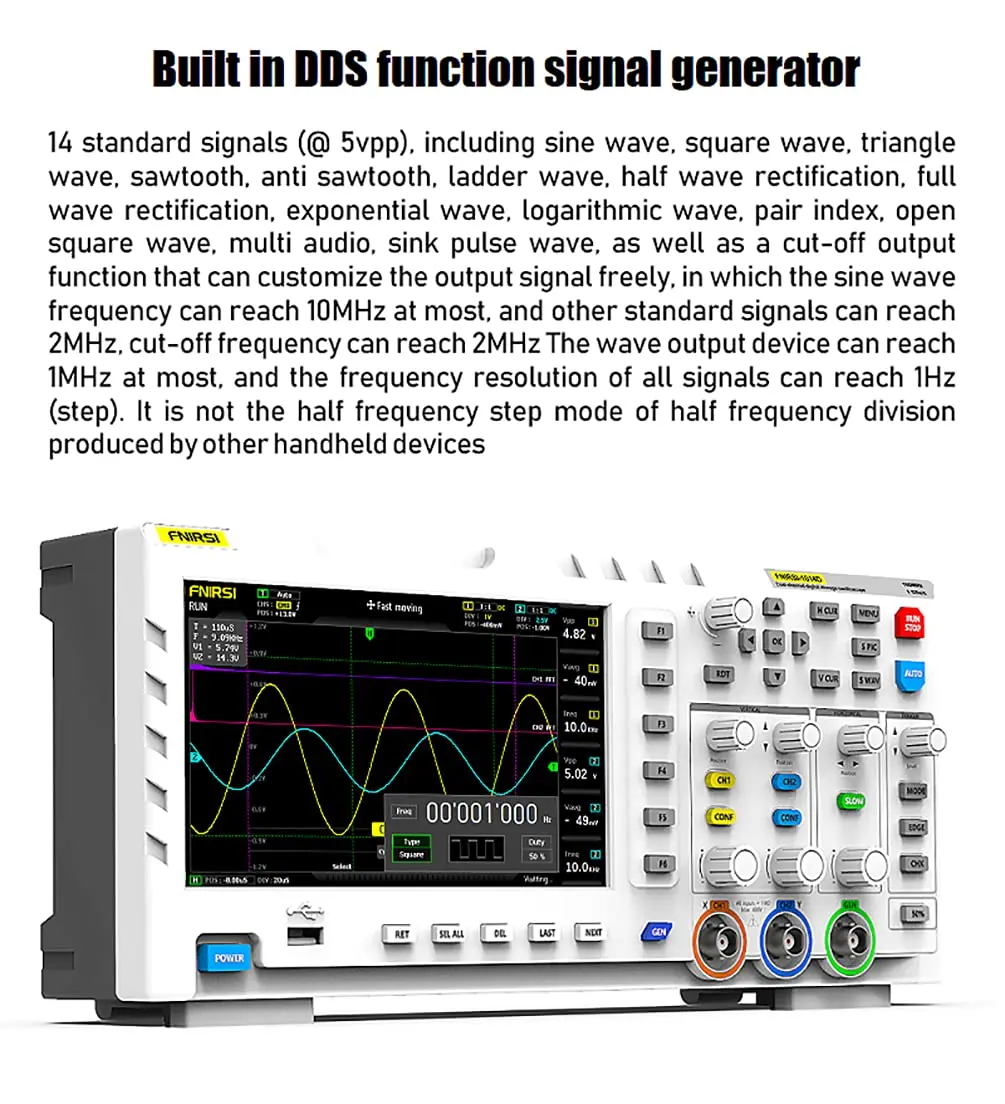

1: Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала

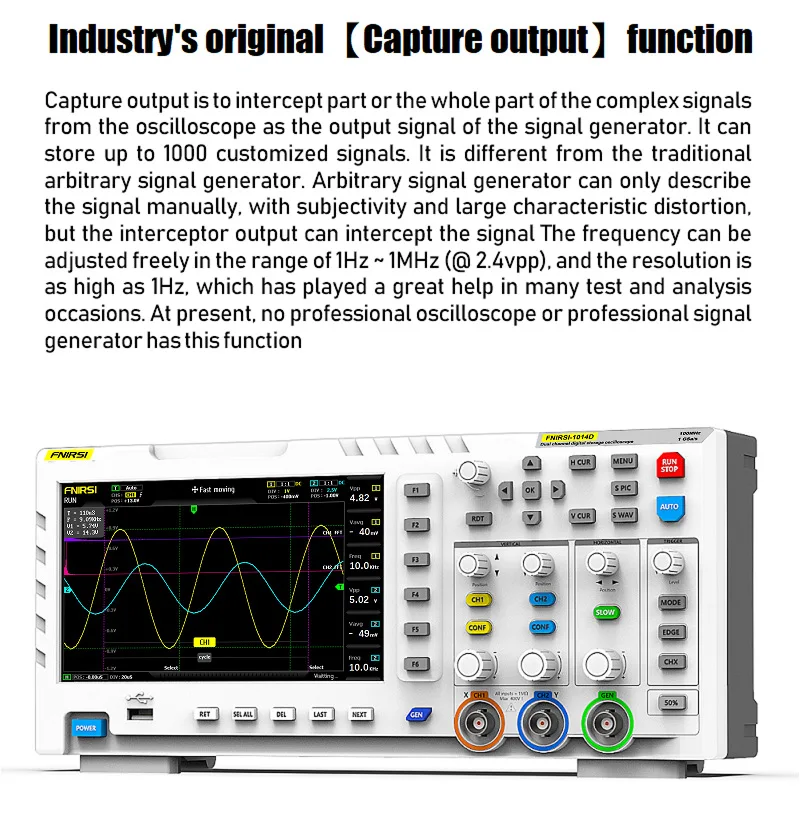

2: оригинальный в отрасли 【функция вывода сигнала 】, может хранить до 1000 сигналов захвата

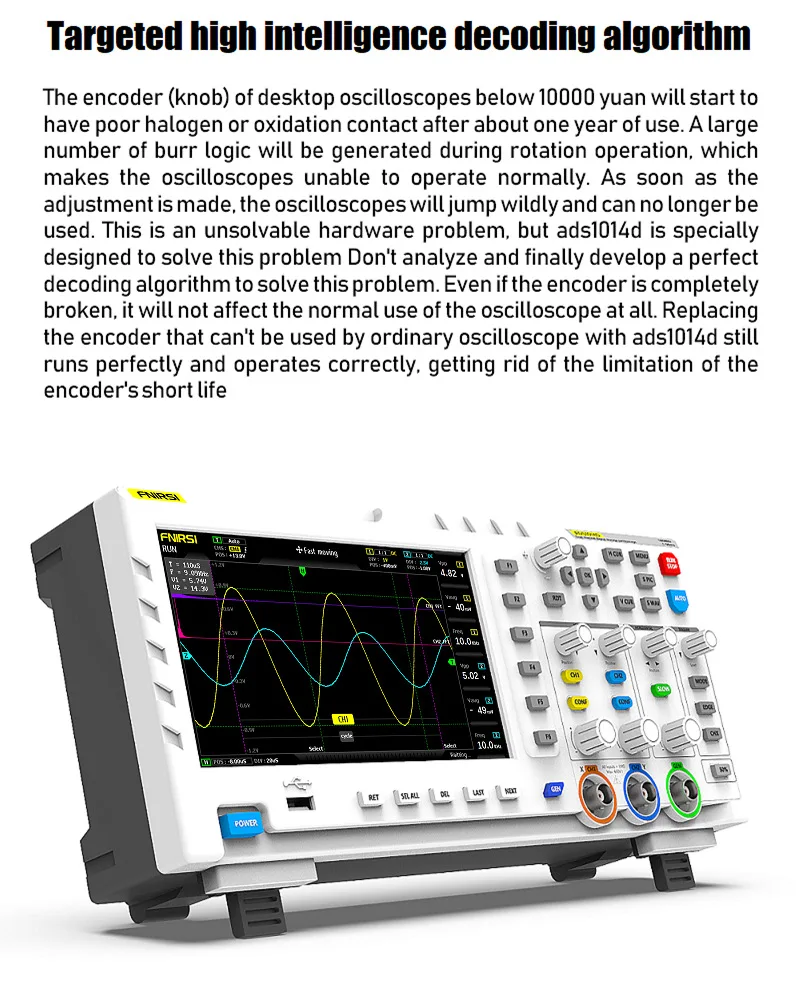

3: Целевой Высокоинтеллектуальный алгоритм декодирования, срок службы кодировщика бесконечен

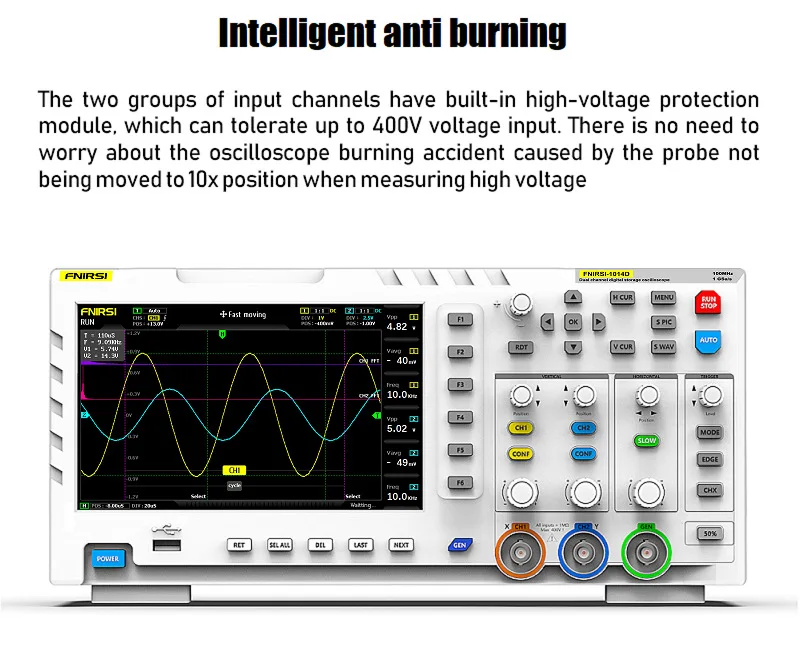

4: интеллектуальная защита от ожогов, 1X Выдерживает напряжение до 400 В

5: аналоговая полоса пропускания 100 МГц @ частота дискретизации 1GSa/s (1X = 5 МГц, 10X = 100 МГц)

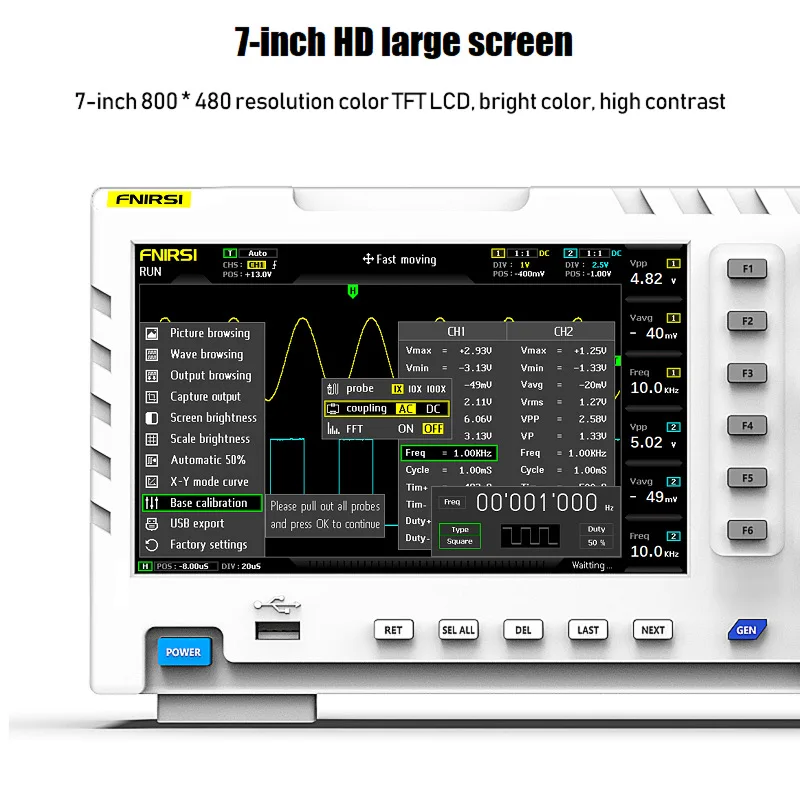

6: полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью

7: Диапазон высокого напряжения, 1x может измерить 0 ~ 40 В, 10x может измерить 0 ~ 400 В, 100x может измерить 0 ~ 4000 в

8: до 12 параметров измерения: VPP,VP,Vmax,Vmin,Vavg,Vrms, частые, Duty +,Duty-,Time +,Time-,Period

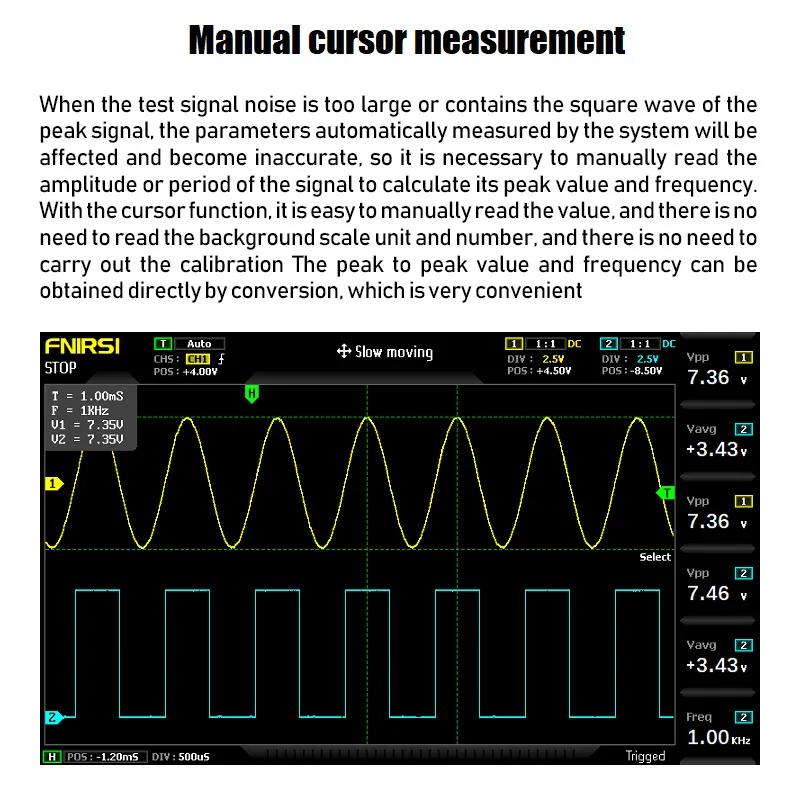

9: Функция измерения курсора, удобно вручную измерять период, частоту и напряжение

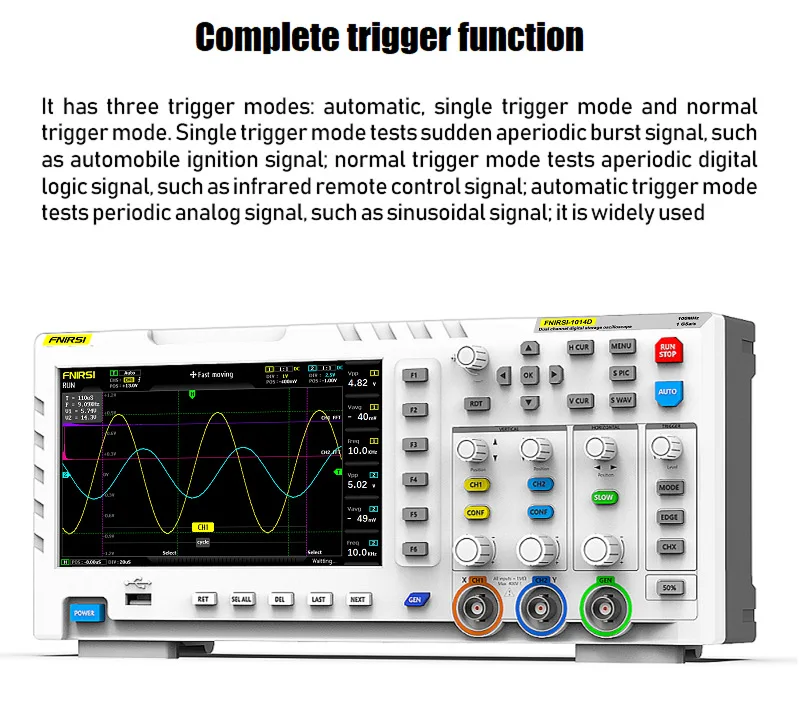

10: Полная функция запуска (одиночный, нормальный, автоматический)

11: в любое время дисплей формы волны (Функция паузы) заморожен

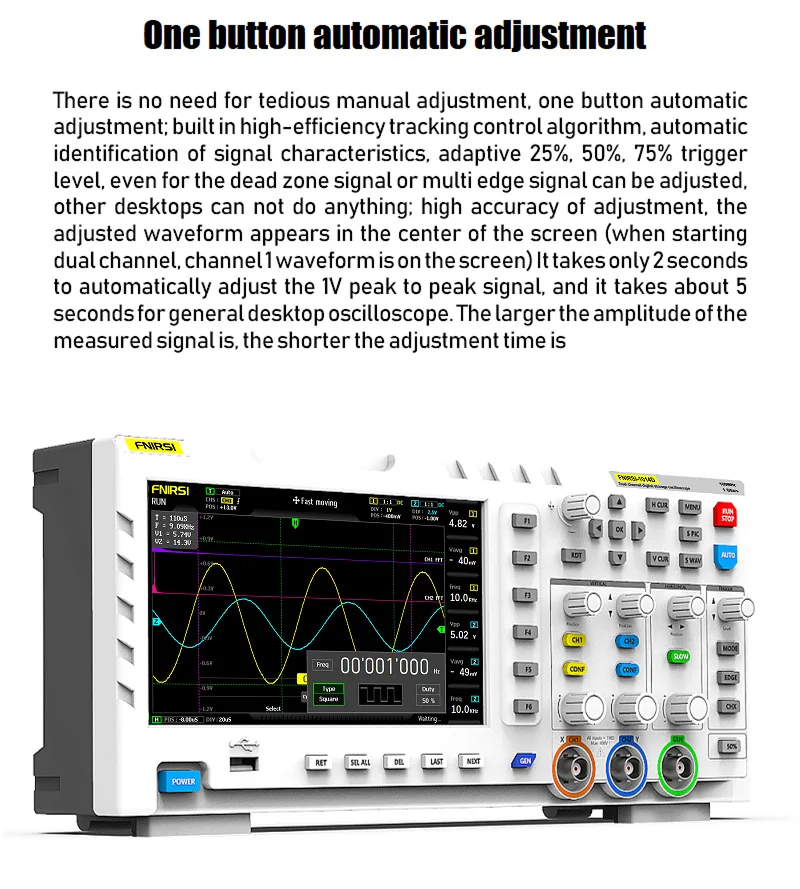

12: Оснащен высокой эффективностью одной кнопкой авто

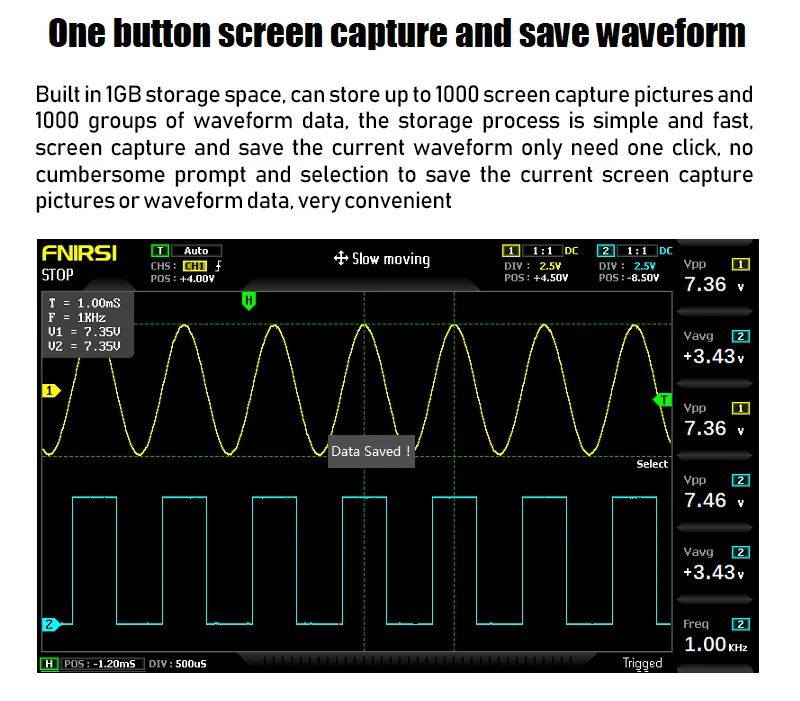

13: одна кнопка хранения сигналов и скриншот

14: встроенный объем памяти 1 Гб, может хранить до 1000 скриншотов + 1000 наборов данных волноводной формы

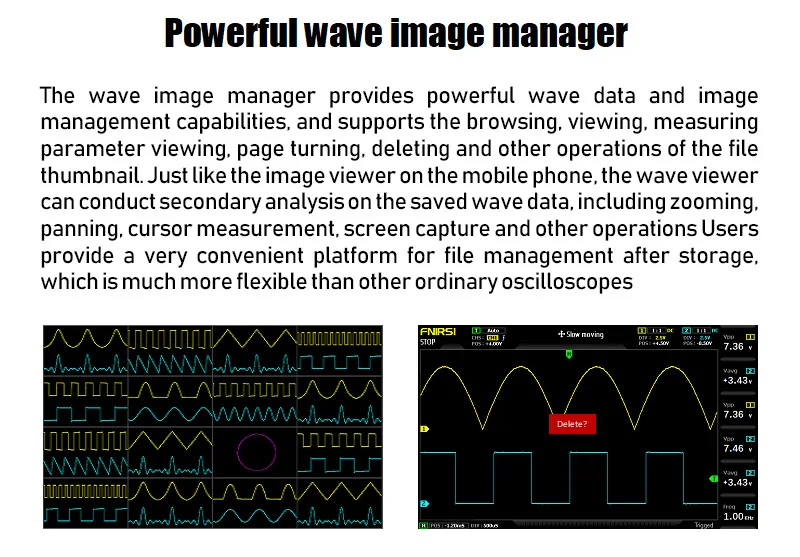

15: Мощный Графический менеджер поддерживает просмотр, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. д.

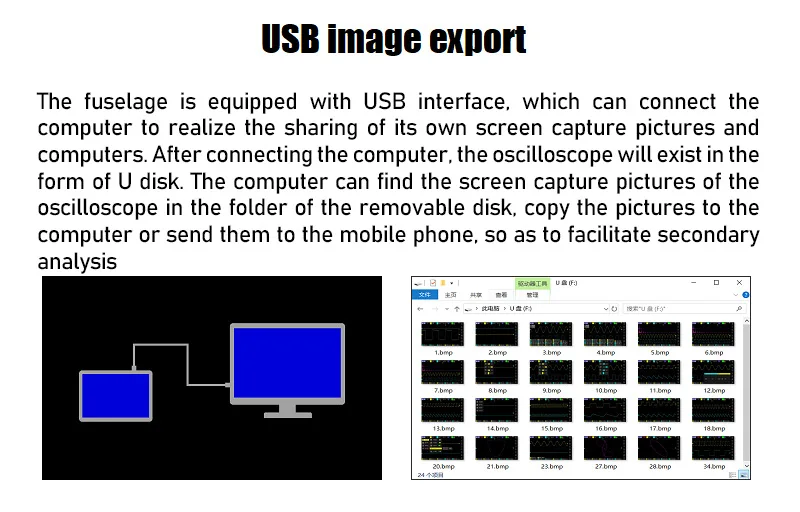

16: оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться скриншотами с компьютером, что удобно для вторичного анализа

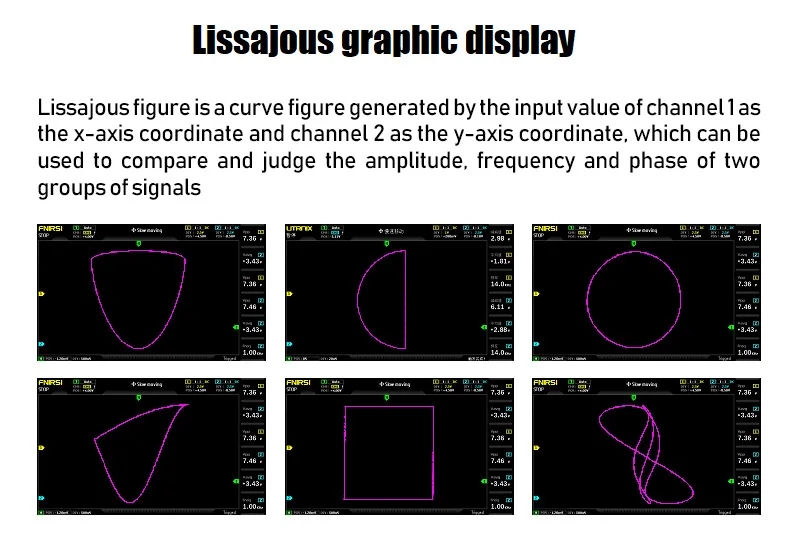

17: функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов

18: функция отображения FFT, может анализировать Спектральные характеристики сигнала

19: технология сжатия памяти, экран обновления формы волны не мерцает

20: Регулировка яркости экрана

21: Регулировка яркости фоновой сетки

22: ультратонкий, легко носить с собой

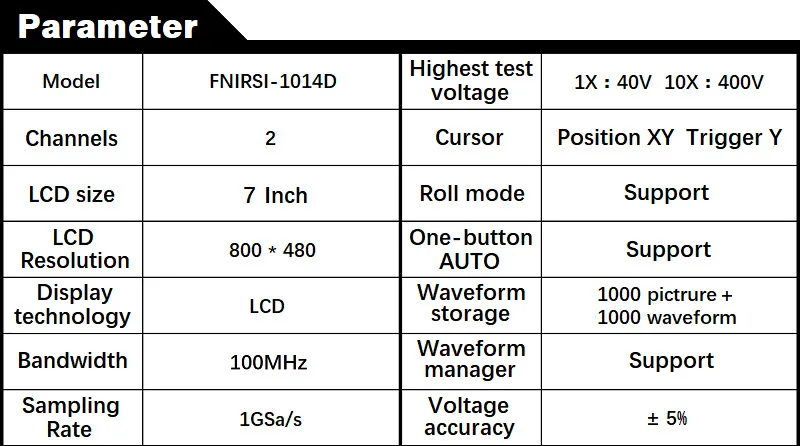

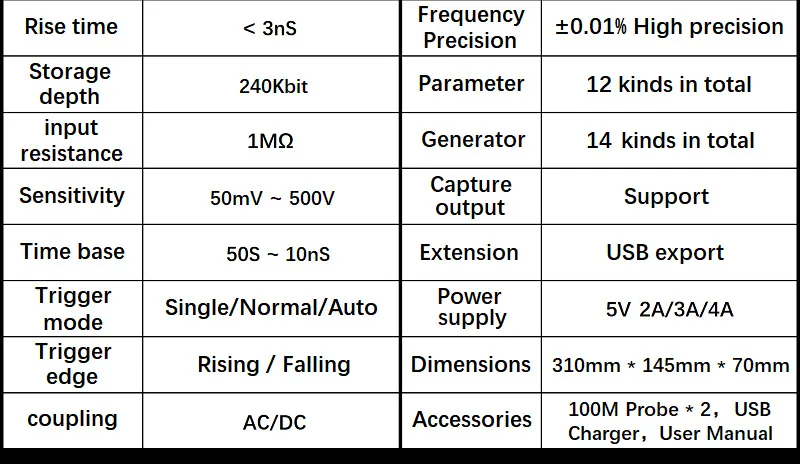

Характеристики:
1: ширина аналогового ремешка: 100 МГц * 2

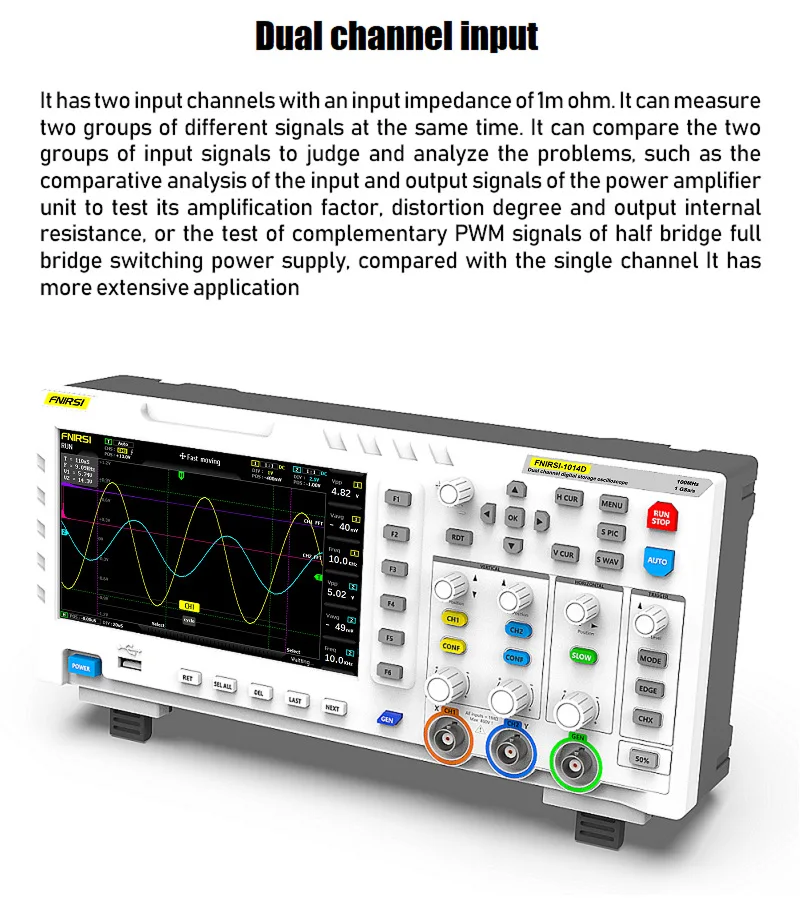

2: Количество каналов: 2 канала
3: Максимальная частота дискретизации в реальном времени: 1GSa/s
4: вертикальная чувствительность: 50 мВ/див ~ 500 В/Див
5: Горизонтальный диапазон времени: 50S/div ~ 10NS/div
6: Максимальное испытательное напряжение: 40 В (1X зонд), 400 В (10X зонд)
7: Глубина хранения: 240 кбит
8: Входное сопротивление: 1MΩ
9:ADC точность: 8 бит
10: Режим соединения: AC/DC
11: режим запуска: одиночный, нормальный, автоматический
12: кромка триггера: подъемная кромка/опускающаяся кромка
13: внешнее триггерное напряжение 0 - 40 в
14: Дисплей: 7 дюймов-800*480
16: удлинительные порты: экспорт изображений USB
18: Размер: 340 мм x 140 мм x 70 мм
19: тела Вес: 1,5 кг

Посылка включает в себя:
1 x FNIRSI-1014D хост осциллографа
2 x подходящих зонда 100 МГц (1X и 10X)
1 x зажим типа «крокодил»
1 х адаптер питания 5В 2A
1 usb-кабель для передачи данных
Руководство пользователя (на английском языке)-1 шт.
