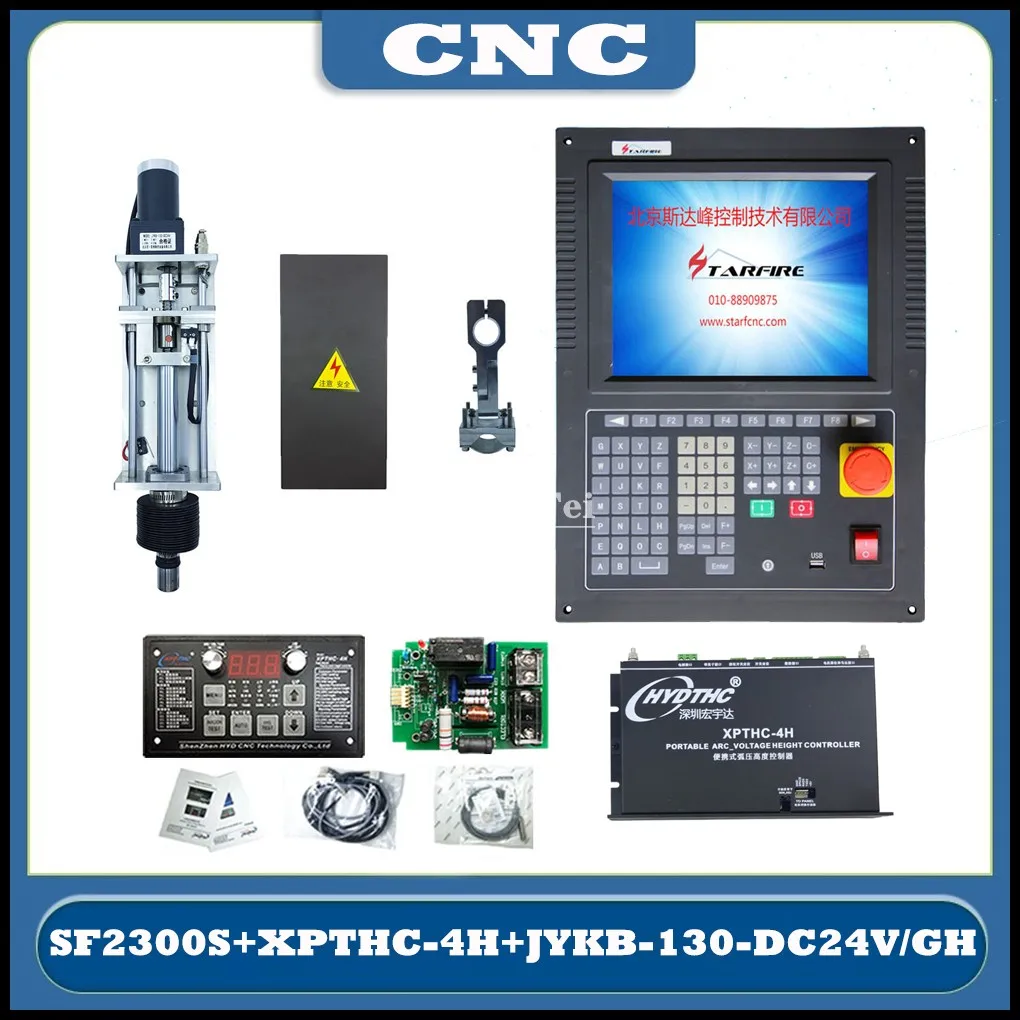

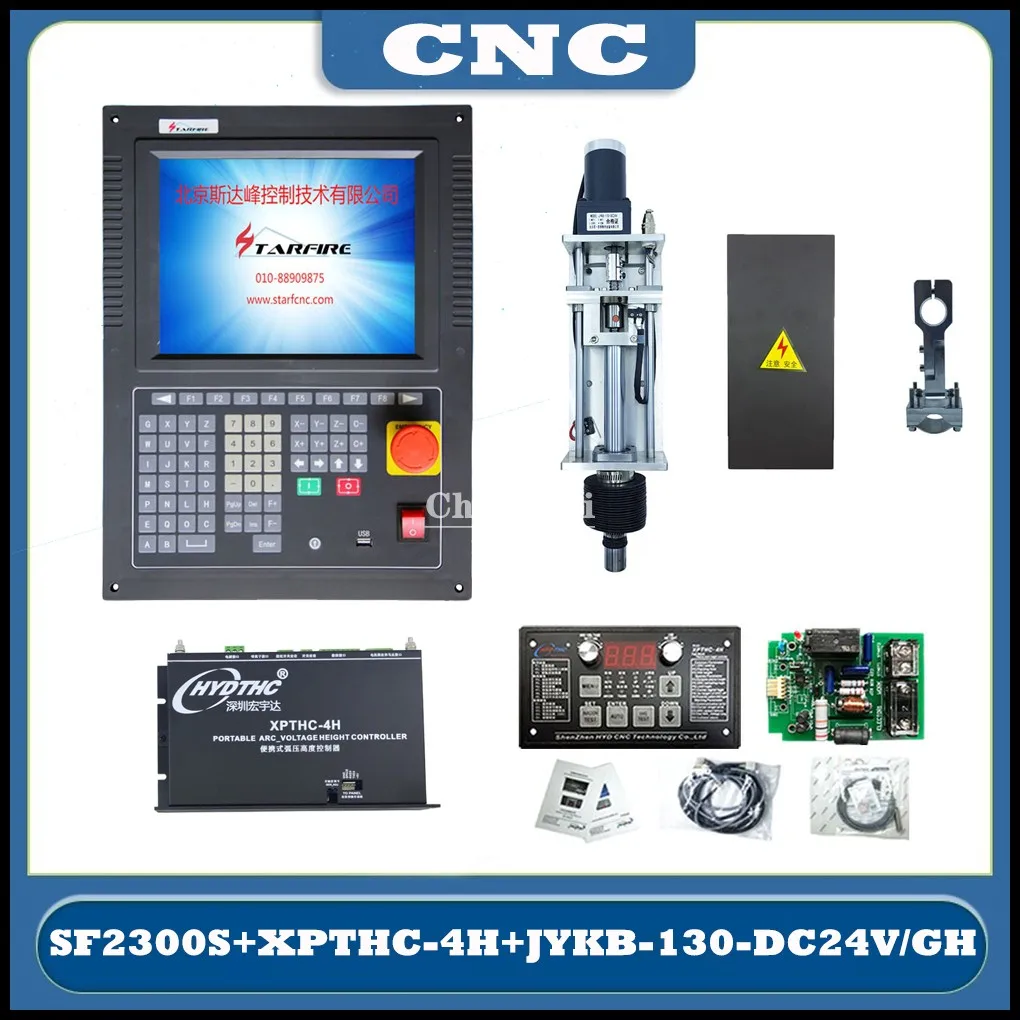

CNC SF-2300S system подъемный ход 130 мм xpthc-4h регулятор высоты напряжения дуги для

CNC SF-2300S system подъемный ход 130 мм xpthc-4h регулятор высоты напряжения дуги для

Системные функции

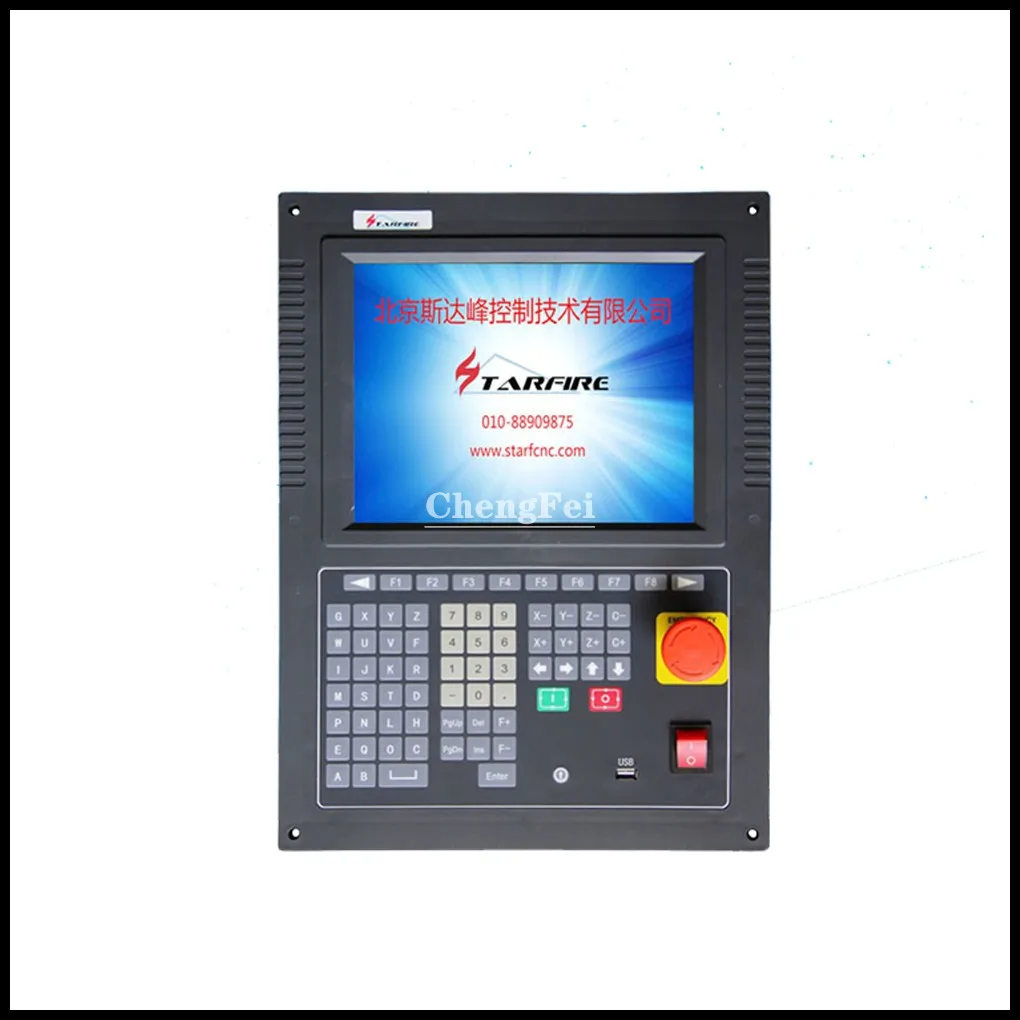

SF-2300S система станка для резки с ЧПУ может управлять станком для резки пламени или плазмы. Он может быть установлен с помощью выбора процесса (настройки параметров см. В главе 7 для получения подробной информации). Управление и отображение системы запрашиваются пошаговыми функциями windows. Пример: В меню главного окна, после вызова функции, система запустит меню подокна функции. В соответствии с запросом окна экрана Нажмите [F1] на [F8], чтобы выбрать соответствующую функцию, и нажмите [ESC], чтобы вернуться в предыдущее меню.

Особенности системы

SF-2300S станок для резки с ЧПУ подходит для всех видов пламени/плазмы, струи воды высокого давления, машины для лазерной резки, широко используются в металлообработке, рекламе, камне и других отраслях промышленности.

Система разработана с высокой надежностью и имеет способность противостоять плазменным помехам, удару молнии и всплеску.

Практичный процесс резки пламени/плазмы, автоматическое завершение контроля скорости угла и контроля высоты во время плазменной обработки; Дистанционное управление может быть осуществлено беспроводным пультом дистанционного управления или проводным контролем.

Он имеет функцию компенсации kerf и определяет, является ли компенсация в программе разумной, и делает соответствующие отчеты для пользователей на выбор.

Восстановление точки останова, автоматическая функция восстановления неисправности, автоматическая память точки останова.

Произвольный выбор сегментов и перфорация функций обработки точек и может быть произвольно пропущен во время обработки.

Имеет эпитаксиальную функцию перфорации, подходящую для толстых пластин, и функцию моста, подходящую для тонких пластин.

Функции, такие как откат, выбор секций, восстановление точки останова и дополнительное положение перфорации, очень удобны для пользователей.

Резка может быть передана в любое время, отправная точка может быть выбрана для обработки, и сломанный мост может быть автоматически генерирован во время обработки.

Используется специальная функция обработки небольших сегментов линий, а ходьба гладкая, которая может широко использоваться в металлическом бланке, рекламе, железном искусстве и т. д.

Части библиотеки с 24 видами графики, включая часто используемые основные подвергая механической обработке части.

Он полностью совместим с программным обеспечением STARCAM, а также совместим с основным программным обеспечением, таким как IBE (Германия) и FASTCAM.

Преобразование интерфейса управления на китайском и английском языках, динамический графический дисплей, 1-8 раз графическое увеличение, автоматическое отслеживание движущихся точек, Программа чтения на u-диске и своевременное обновление программного обеспечения.

Технические характеристики оборудования

Принять промышленный чип обработки ARM7;

Система обеспечивает 16 каналов фотоэлектрической изоляции и 14 каналов фотоэлектрической изоляции;

Количество осей связи: 2 оси (две оси X; Две оси Y; Возможность двустороннего привода),

Импульсный эквивалент: Электронный зубчатый числитель, номинальная Настройка дальномер 1 ~ 65535 кПа;

Пространство для хранения пользовательских программ: 32 м ~ 64 м;

Размер шасси: 410 × 310 × 119 (мм);

Рабочая температура: 0 ℃ ~ + 40 ℃;

Температура хранения-40 ℃ ~ + 60 ℃;

Функция определения слова:

Номер сегмента инструкции N

G Функция подготовки

M доступность

Функция Т-инструмента (в этой системе это означает ширину пламени)

Время цикла L, время задержки

X оси (диаметр) абсолютные координаты

Абсолютные координаты оси Y

I при обработке дуги значение координат центра круга минус значение исходной точки оси X

J во время обработки дуги значение координат центра круга минус значение начальной точки оси Y

Спецификация радиуса R Arc

H arc chord Спецификация высоты

Вспомогательная переменная

F Обозначение скорости обработки, используется для G01, G02, G03

Функция хранения

Описание параметра:
Параметр скорости

Начальная скорость, время регулировки и максимальный предел скорости каждой оси;

Параметры системы

Электронное Передаточное отношение каждой оси, машинное происхождение, точка отсчета, люфт, смещение линии, мягкий положительный/отрицательный предел;

Параметры резки пламени

Задержка зажигания, задержка предварительного нагрева, фонарь с задержкой вверх/вниз, фонарь с перфорацией вверх/вниз, задержка перфорации и т. д.;

Параметры плазмы

Задержка позиционирования фонарь, M команда для запуска дуги, M команда для прерывания дуги, выбор обнаружения напряжения дуги, выбор определения местоположения, задержка перфорации;

Контрольный параметр

Выбор режима пламени/плазмы, ограничение скорости обработки, выбор перфорации края, выбор метрических/имперских и т. Д.;
Храните измененные параметры в области параметров.

Нажмите клавишу S непрерывно, чтобы выбрать внешнюю ручную клавишу управления, которая может быть включена вручную или отключена. Инструкции по обновлению программного обеспечения (обновление программного обеспечения бесплатно)

1. Шаги по эксплуатации

1. Сначала отформатируйте u-диск с форматом FAT или FAT32, рекомендуется использовать формат FAT.

2. Скопируйте обновленный файл на u-диск, имя обновленного файла должно быть STARTCNC.EXE.

3. Нажмите и удерживайте кнопку со стрелкой на левой стороне usb-порта, включите питание системы, включите питание системы и вставьте u-диск в usb-порт системы;

4. Система автоматически входит в интерфейс обновления, нажмите клавишу F1 на панели (то есть, ключ, соответствующий обновлению);

5. Если обновление является нормальным, после завершения обновления система отобразит «Обновление успешно!».

6. Выключите питание, вытащите u-диск, и процесс обновления завершен.

Меры предосторожности в отношении безопасности и установки

Перед использованием этого продукта, обязательно прочитайте руководство по эксплуатации этого контроллера высоты, чтобы избежать ненужных потерь, вызванных ошибками установки или эксплуатации. Специальное примечание: напряжение питания XPTHC-4H контроллера высоты AC24V или DC24V. Пожалуйста, предоставьте достаточную мощность для контроллера высоты: при нормальных обстоятельствах ток импульсного источника питания составляет не менее 3 А, а силовой трансформатор AC24V-не менее 50 Вт.
Электрическая мощность ≥ 2 x Мощность двигателя + 10 Вт

В соответствии с руководством, Установите параметры контроллера высоты правильно.

◆ Не профессионалы не могут открыть этот контроллер высоты для обслуживания без разрешения; Отключите питание этого контроллера высоты во время, когда он не используется.

◆ Обратите внимание на предотвращение пыли, не допускайте попадания металлической пыли в контроллер высоты.

◆ При транспортировке, пожалуйста, обращайтесь с осторожностью, чтобы избежать повреждений.

◆ Отмеченное положение заземления контроллера высоты должно быть хорошо заземлено, а Сопротивление заземления меньше или равно 4Ω.

◆ Восходящие и нисходящие направления на панели контроллера высоты должны соответствовать подъемному корпусу.

◆ Фактическое напряжение дуги плазмы не может быть непосредственно подключенный к Высота контроллер, но может быть подключен только к напряжению плата делителя и полярность совпадали с вашими координатами

◆ Не устанавливайте контроллер высоты возле источника тепла. Нормальная рабочая температура контроллера высоты составляет-10 ℃ ~ 60 ℃.

Соответствующие защитные меры должны быть приняты в условиях высокой температуры, влажности, пыли или коррозионного газа.

◆ Обязательно используйте экранированные кабели, и экранированная сеть должна быть подключена к заземляющему концу основной рамы блока регулировки высоты.

Название продукта и модель

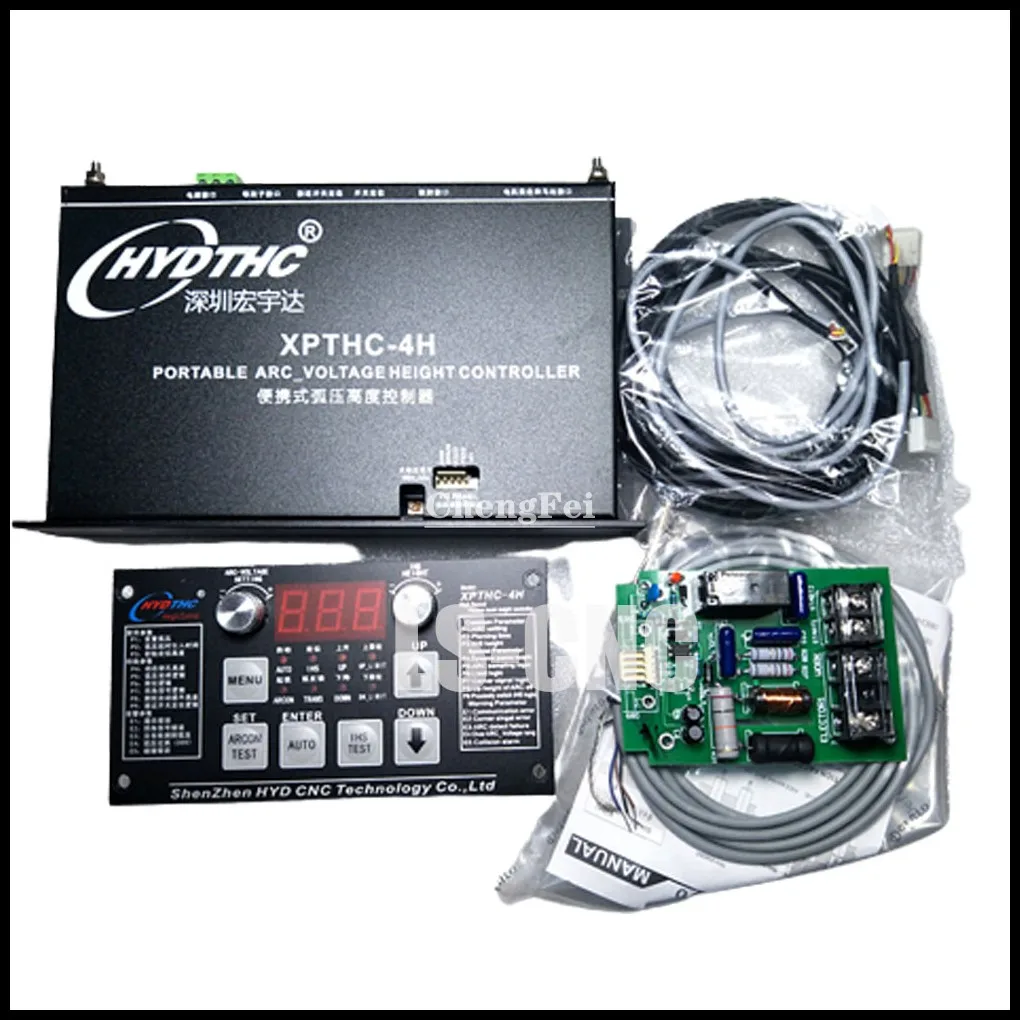

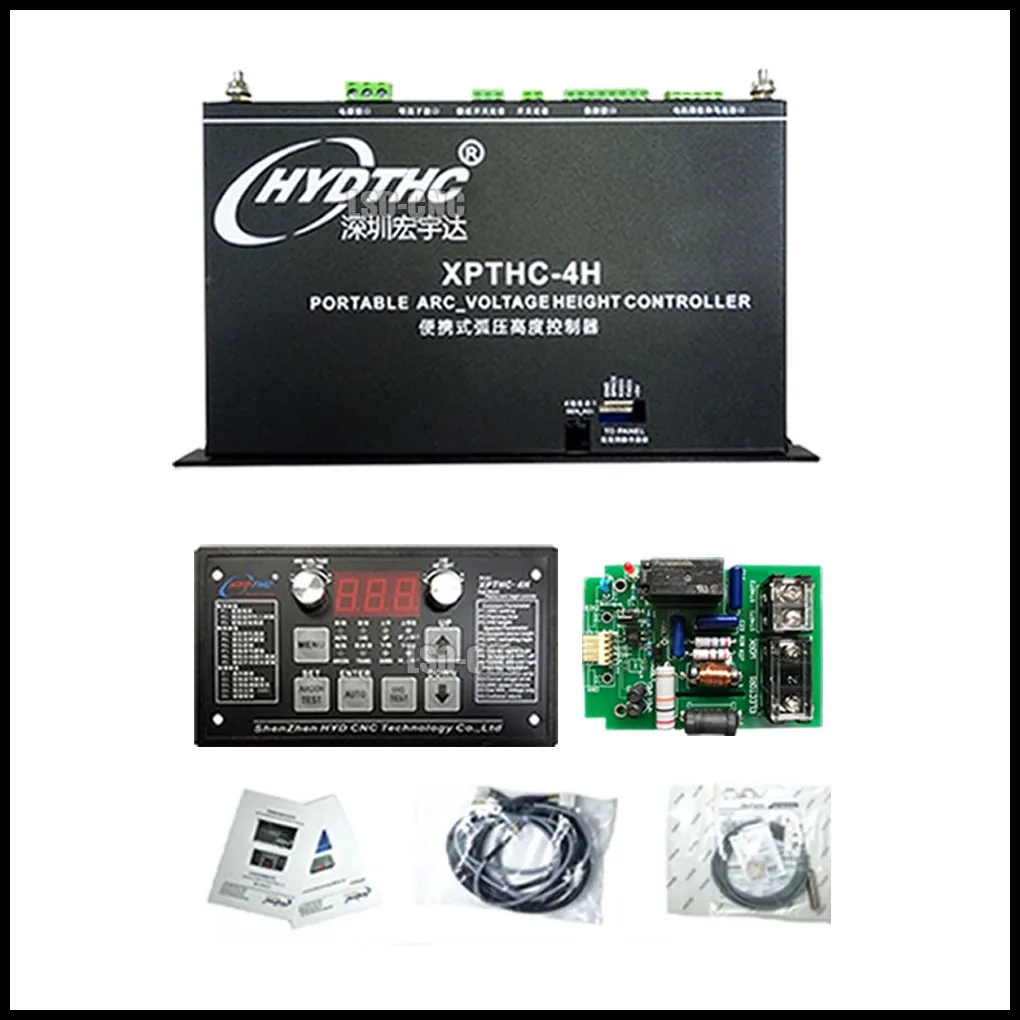

Модель контроллера высоты дугового напряжения: XPTHC-4H

Принцип работы и сфера применения

Фонарь подходит для управления высотой плазменной резки с постоянными характеристиками тока или характеристиками постоянного тока в определенном диапазоне напряжения и подходит для большинства импортных или отечественных моделей.

Принцип регулятора высоты плазменной дуги XPTHC-4 H заключается в использовании характеристик постоянного тока источника питания плазмы для определения высоты режущего фонарь в процессе плазменной резки путем обнаружения напряжения плазменной дуги, чтобы осуществить автоматический контроль высоты режущего фонарь.

Основные параметры и особенности

◆ Рабочее напряжение: AC24V + 10%, 50 Гц/60 Гц или DC24V ± 20%;

◆ Адаптированный Двигатель: DC24V DC мотор, максимум 25 Вт;

◆ Режим привода: ШИМ (режим модуляции ширины импульса);

◆ Выходной ток: 0.1A-1A;

◆ Рабочая температура: контроллер высоты-10 ватт 60 ℃;

◆ Метод первоначального позиционирования: начальный позиционирование типа переключателя и начальный позиционирование переключателя приближения;

◆ Режим работы передачи: Обнаружение напряжения дуги включить выход, 200 мА оптопара OC выход ворота.

◆ Соотношение делителя напряжения: внешний 50:1 неизолированный делитель напряжения; Хост внутренний 1:1 изолированный делитель напряжения.

◆ Точность: ± 1V ∽ ± 3V, который связан с Инструкция мотор и структуру подъемное устройство для тела;

◆ Адаптируемый режущий фонарь скорость подъема: 1 м/мин дальность 3 м/мин (пожалуйста, свяжитесь с поставщиком, если он превышает эту скорость);

◆ Набор arc Диапазон напряжений: с алюминиевой крышкой, 50В ∽ 250V,

◆ Режим защиты от перегрузки: регулирование скорости PWM, отзывы о токе;

◆ Максимальная скорость резки и отслеживания: 12000 мм/мин (зависит от исходного напряжения двигателя пользователя, скорости и настроек чувствительности подъемного корпуса).

Модель: JYKB-130-DC24V для плазменной резки) 2400 мм/мин
Модель: JYKB-130-DC24V-GH для резки пламени) 1000 мм/мин

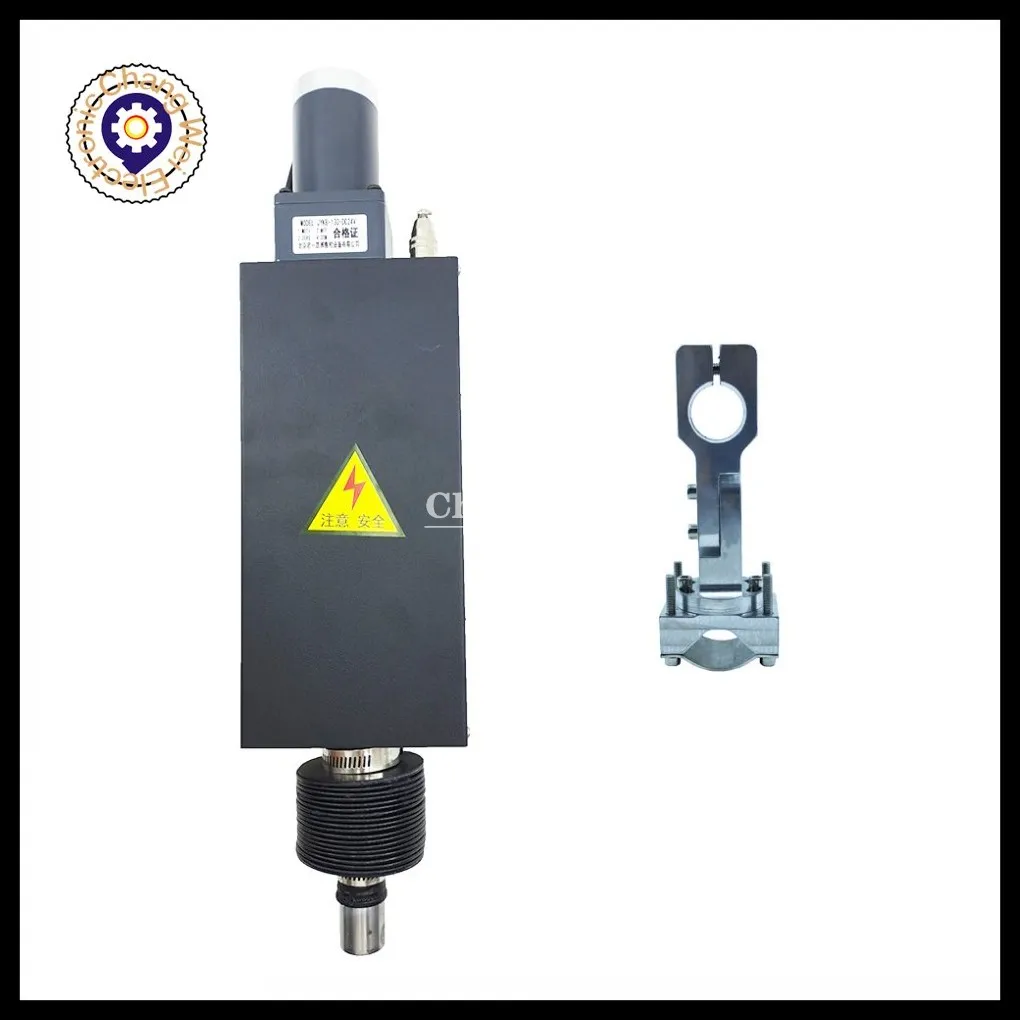

Устройство регулировки подъема:

Подъемное устройство тонкой плазменной резки является первым предпочтительным продуктом в отрасли. Наша компания Beijing Junyi Kaibo CNC подъемный корпус принимает двигатель замедления постоянного тока, чтобы водить режущий фонарь для подъема и падения. Ключевые детали, влияющие на точность резки всего станка, поддерживают ЧПУ, функция позиционирования плазменной резки использует нормально открытый переключатель внутри. Внутренняя подъемная передача лифта принимает тайваньский TBI шариковый винт, два конца используют вал-светильник и линейный слайдер, И вал зажимного фонарь сделан из подшипниковой стали и стабилизирован линейным слайдером вверх и вниз. Чтобы обеспечить плавную и надежную вертикальную работу в направлении вверх и вниз. Краткое описание: он используется для механизма передачи вверх и вниз во время пламени и плазменной резки; Весь сделан из алюминиевого материала и очищен обрабатывающим центром, с очень высокой точностью. Позиционный переключатель и ограничительный переключатель используют тайваньский оригинал (Сертифицированный 3C и сертифицированный CE)

Параметр

Тайваньский ТБИ шариковый винт, CNC пламя и плазменный подъемный корпус могут быть оснащены приспособлением для предотвращения столкновений, есть плазменный позиционирование микро-переключатель внутри подъемного корпуса, четырехъядерный авиационный штекер, телескопический вал является оптической осью и линейный слайдер является стабильным, цвет: черный корпус (пластиковый спрей), рабочий ход: 130 мм, рабочее напряжение: DC24V, отверстие зажима: 20 мм-40 мм (угол может быть точно настроен), телескопическая крышка: высокотермостойкий материал

Определение разъема управления авиацией:

1 pin-MOT +; (положительный полюс двигателя)

2 фута -- MOT-; (отрицательный полюс двигателя)

3 фута-ноль; (позиционирование обычно открывает нулевой сигнал на выходе)

4 фута-COM; (позиционирование обычно открытый сигнал COM выход)

Примечание: подъемный корпус имеет встроенный предел (с помощью 10А обратного диода) не беспокоить вас снова подключаться
