20A ZVS индукционная нагревательная пластина Flyback Drive плита мини-индукционный

20A ZVS индукционная нагревательная пластина Flyback Drive плита мини-индукционный

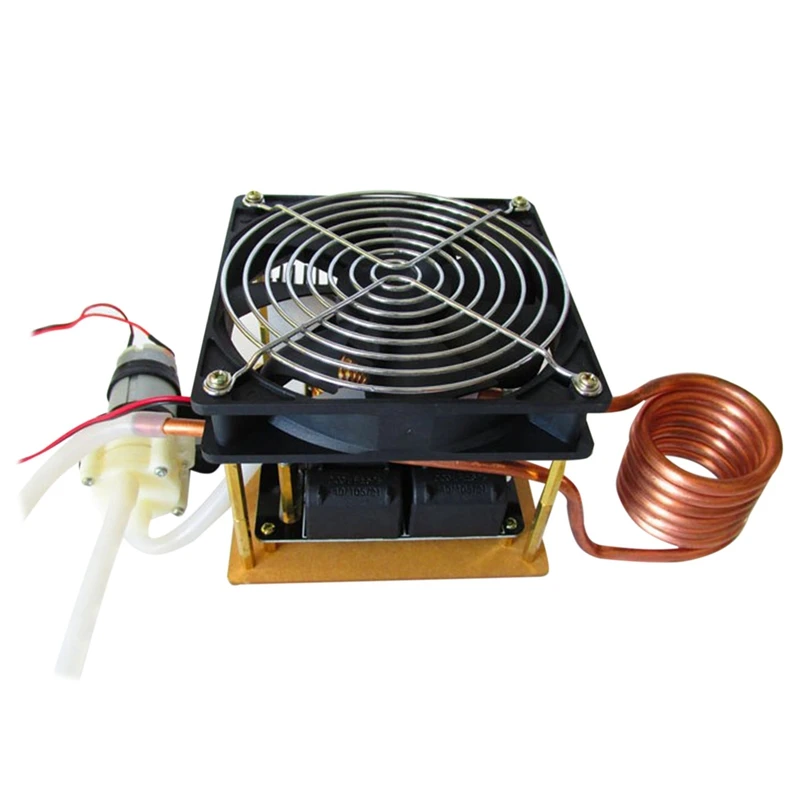

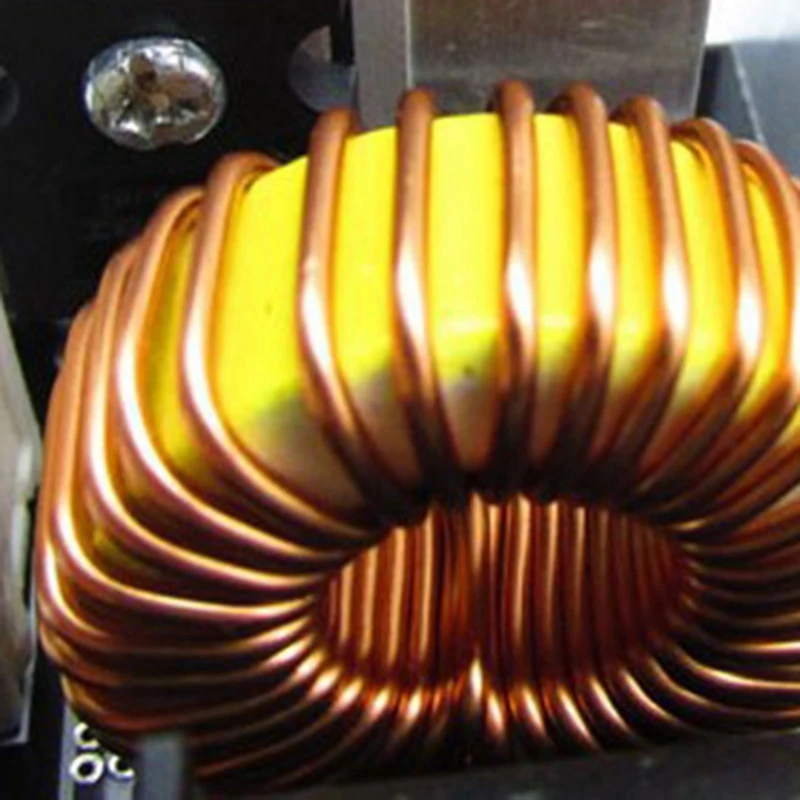

Для непрерывной работы цепи охлаждающий вентилятор должен быть добавлен, чтобы сдуть сверху, чтобы охладить резонансный конденсатор, магнитное кольцо и другие компоненты. В частности, конденсатор генерирует много тепла, когда он работает в течение длительного времени.
При использовании импульсного источника питания, пожалуйста, обратите внимание, потому что мощные источники питания обычно имеют функцию медленного запуска, то есть выходное напряжение медленно поднимается после включения питания, И если индукционная нагревательная схема включена, прежде чем напряжение поднимется до 10 В, это будет, если этого недостаточно, Он не будет вибрировать, в результате чего две трубки mos будут включаться одновременно и сжечь компоненты.
Таким образом, чтобы добавить переключатель между источником питания и нагревательной схемой, Сначала поверните переключатель. После включения питания в течение трех-пяти секунд напряжение стабильное, а затем переключатель включается, чтобы активировать индукционную нагревательную цепь.

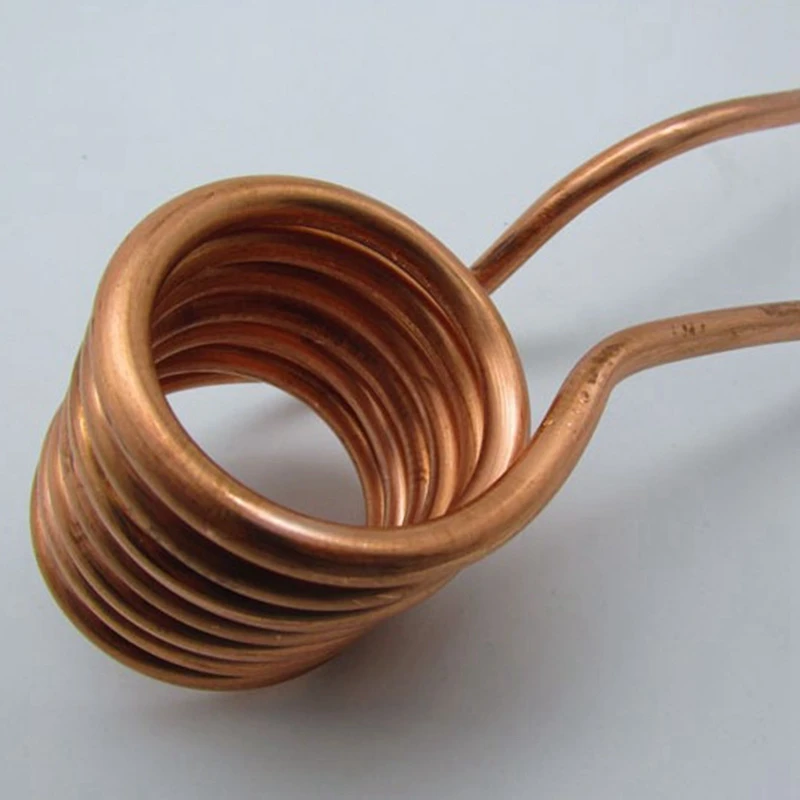

При нагревании предметов, таких как железные стержни или железные трубы, если вы используете нагревательное кольцо диаметром 40 мм, диаметр железного стержня не должен превышать 10 мм, В противном случае цепь может быть повреждена из-за чрезмерного тока. Амперметр может быть добавлен между источником питания и платой нагревательного драйвера для мониторинга тока.

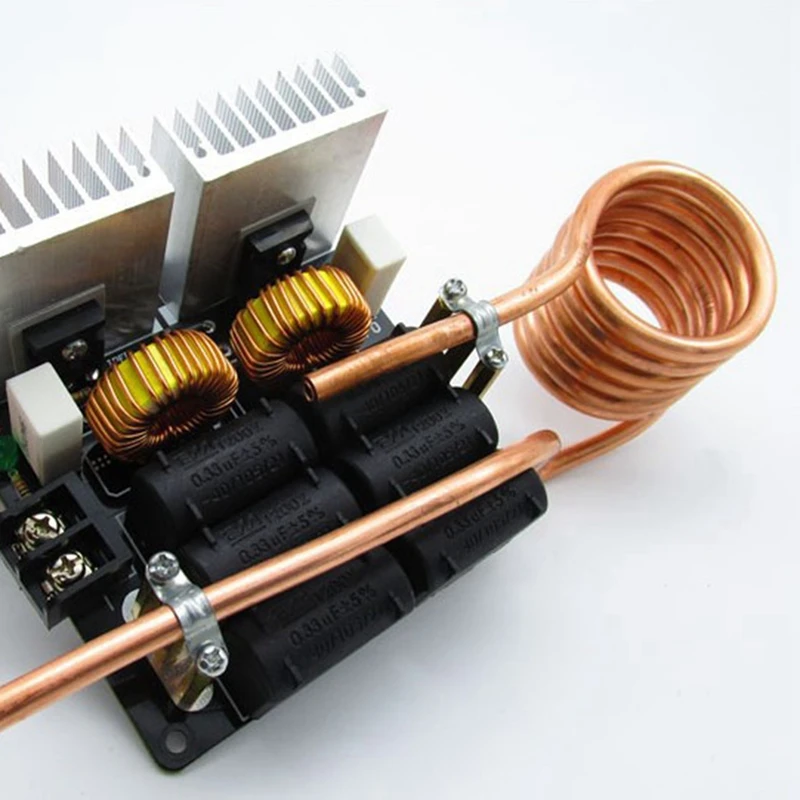

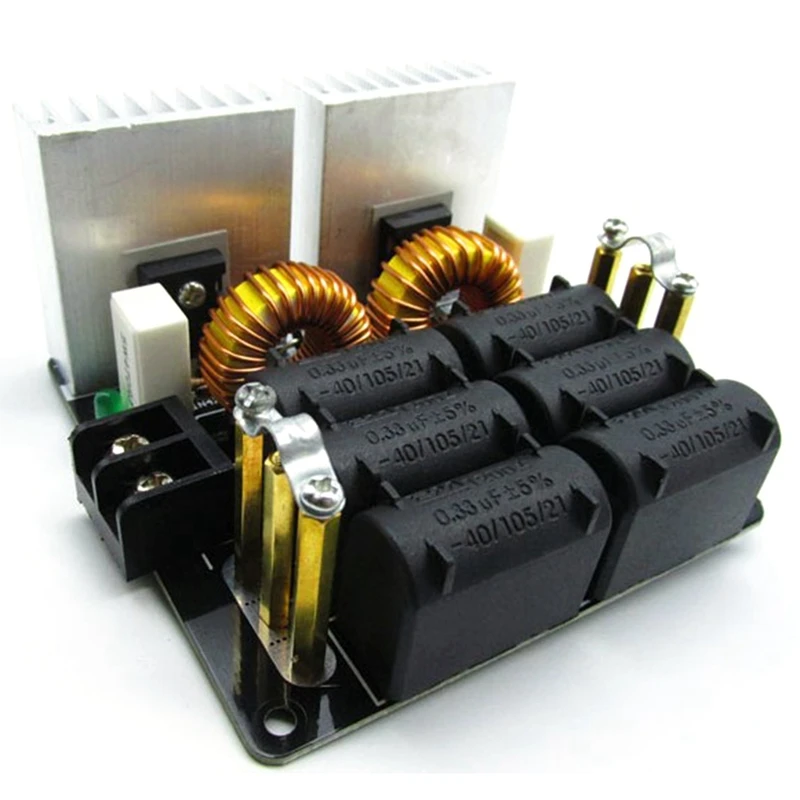

В этой индукционной нагревательной цепи используется низковольтный источник питания постоянного тока 12-48 В, Максимальный входной ток-20 А, Кратковременная Максимальная мощность-1000 Вт, И долгосрочная Рабочая мощность 500-800 Вт. Он используется для DIY игроков для закалки, отжига и другой термической обработки мелких деталей.

Эта схема может непосредственно нагревать железо, углеродистая сталь, графит, титановый сплав и т. д.
Цвет: как показано
Материал: металл

Посылка:
1 комплект * нагревательная машина (части, должны быть установлены самостоятельно)

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
