RS-918 Plus 15W HF SDR трансивер телефон приемопередатчик Любительское коротковолновое

RS-918 Plus 15W HF SDR трансивер телефон приемопередатчик Любительское коротковолновое

RS-918 15W HF SDR приемопередатчик MCHF-QRP приемопередатчик любительский коротковолновый радио w/ручной микрофон зарядное устройство

Примечание:
-Его ручка немного отличается из-за различных партий продукции. Пожалуйста, убедитесь, что вы не возражаете перед покупкой.
-Сенсорный экран включен по умолчанию!
-Загрузчик: DF8OE's Bootloader версии 4.0.0. (Если есть какие-либо запросы о оригинальном официальном загрузчике, пожалуйста, сообщите нам, вы также можете легко вспыхнуть обратно к оригинальному загрузчику, не открывая закрытие J6).
-Пожалуйста, подключите правильный источник питания и антенну перед включением. Неправильное подключение источника питания и
Антенна может повредить трансивер.

Описание:
McHF-это SDR HF QRP трансивер. Он имеет небольшой и портативный дизайн, экономически эффективный, полные функции и прямое программное обеспечение радио линии моделей. Для любителей электроники, которые любят DIY и оборудование, это очень хороший тренировочный набор, который можно использовать для ознакомления с принципом работы любительских радиоприемопередатчиков. Для любителей программного обеспечения, которые пишут код, программируют и кодовые фермеры, они могут воспользоваться его оборудованием, изменить исходный код, добавить или уменьшить некоторые
Функции, дают полную игру для кодирования технических способностей фермера, а также модифицировать и модернизировать программное обеспечение этой машины. Для студентов колледжа, изучающих электронные технологии, они могут быть использованы для проверки их уровня обучения. И энтузиасты связи QRP могут использовать установленный комплект для различных наружных QRP связи, особенно Цифровая связь с использованием PSK31, RTTY и jt65.для экстренной связи, mcHF-это компактное и Портативное аварийное коммуникационное оборудование. Коротковолновые радиостанции должны стараться избегать использования импульсных источников питания, и рекомендуется использовать батареи или Линейные источники питания (источник питания с трансформатором частоты питания является лучшим).

Основные параметры:
-Размер машины: 190x69x45 мм/7,5x2,7x1,8"
-Диапазон частот: приема: 0,8 м-32 МГц
-Передача: все HF диапазоны
-Режим работы: SSB (J3E), CW(A1A), AM(A3E)
-Минимальный шаг частоты: 1 Гц
-Сопротивление антенны: 50 Ω
-Диапазон рабочих температур: от-10 ℃ до + 60 ℃
-Стабильность частоты: ± 1,5 ppm в течение 5 минут после загрузки, -10 ℃ до + 60 ℃ (стандартная конфигурация); ± 0,5 ppm в течение 5 минут после загрузки, -10 ℃ до + 60 ℃ (TCXO-M)
-Рабочее напряжение: 9 ~ 15 В постоянного тока
-Рабочий ток: приемник 410MA-440MA (максимальная яркость дисплея), минимальная яркость ЖК-дисплея может быть уменьшена на 40-60MA, после улучшения оборудования, он будет уменьшен на 50%-80%, около 60MA после выключения, И 3-5ма после улучшения уровня усилителя мощности
-Передача: 3A (полная) 1.5A (5 Вт)
-Диапазон частот передачи: 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительский диапазон
-Мощность передачи: Номинальная 10 Вт, 15 Вт (при напряжении 13,8 В)
-Метод модуляции: Модуляция баланса программного обеспечения SSB; Модуляция низкого уровня программного обеспечения AM
-Ложное подавление: ≥ 40 дбк
-Подавление перевозчика: ≥ 45dBc
-Избирательность: SSB 2,3 кГц (-6db)
-CW 500 Гц (-6 дБ)
-Чувствительность приема: 0.11uV-0.89uV (RFC 50-20)
-Получение диапазон частот: 3,5-30 МГц (номинальный), самый широкий продолжительного покрытия 0,8-32 МГц
-Динамический диапазон: лучше, чем 95 дБ
-Диапазон тонкой настройки частоты RIT: ± 1 кГц
-Аудио выход: 0,5 W при 8 Ом

Характеристики:
-Приемопередатчик HF QRP, может быть подключен к аккумулятору 12 В и ANT.
-Вход постоянного тока: 9-13 в, максимум: 3A
-Выходная мощность: <= 10 Вт
-Передача: 160, 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительские полосы
-Приём: 3,5-30 МГц номинальной стоимостью, в том числе глобальное; 0,888-32 МГц (уменьшенного техническими характеристиками).
-Режим: CW, LSB, USB, AM, FM (N, W), SAM, FreeDV
-Пропускная способность: 300 Гц-10 кГц Adj
-SWR: дисплей 1-5
-Лучше, чем-108 дБм (0.89uV) в 2,3 кГц пропускная способность
-Лучше, чем-120 дБм (0.22uV) в полосе пропускания 300 Гц
-Дизайн корпуса: съемный
-STM32f407VGT6 1M RAM

Технические критерии:
Поскольку это радио, разработанное по, и из-за продолжающихся модификаций/усовершенствований программного и аппаратного обеспечения,
Технические характеристики продолжают улучшаться.
-Чувствительность приемника для 10 дБ S/N, фильтрация CCITT, снятая на частоте 28,3 МГц
-Включен перевод частоты:
* Лучше, чем-111 дБм (0.6uV) в 2,3 кГц пропускная способность
* Лучше, чем-126 дБм (0.11uV) в полосе пропускания 300 Гц
-Отключен перевод частоты:
* Лучше, чем-108 дБм (0.89uV) в 2,3 кГц пропускная способность
* Лучше чем-120 дБм (0.22uV) в полосе пропускания 300 Гц
-Внимание: указанные выше спецификации предназначены для приемника, на котором выполнены изменения чувствительности.

Частотный охват:
-Передача: 160, 80, 60, 40, 30, 20, 17, 15, 12 и 10 метров любительских полос.
-Получение: 3,5-30 МГц Номинальная мощность, в том числе общего освещения, 0,8-32 МГц при пониженном техническими характеристиками.
-Внимание: способность Si570, чтобы настроить радио ниже 2,5 МГц не гарантируется в свои спецификации, но большинство агрегатов имеют достаточно диапазона, чтобы настроить чуть ниже 1,8 МГц. Может быть, есть небольшие зазоры, где LO не работает-если он работает, он работает нормально. Индикатор-это цвет цифр.

Частотные цифры:
-Белый: полностью рабочий
-Желтый: в основном рабочий, возможно, есть небольшие зазоры
-Красный: не работает

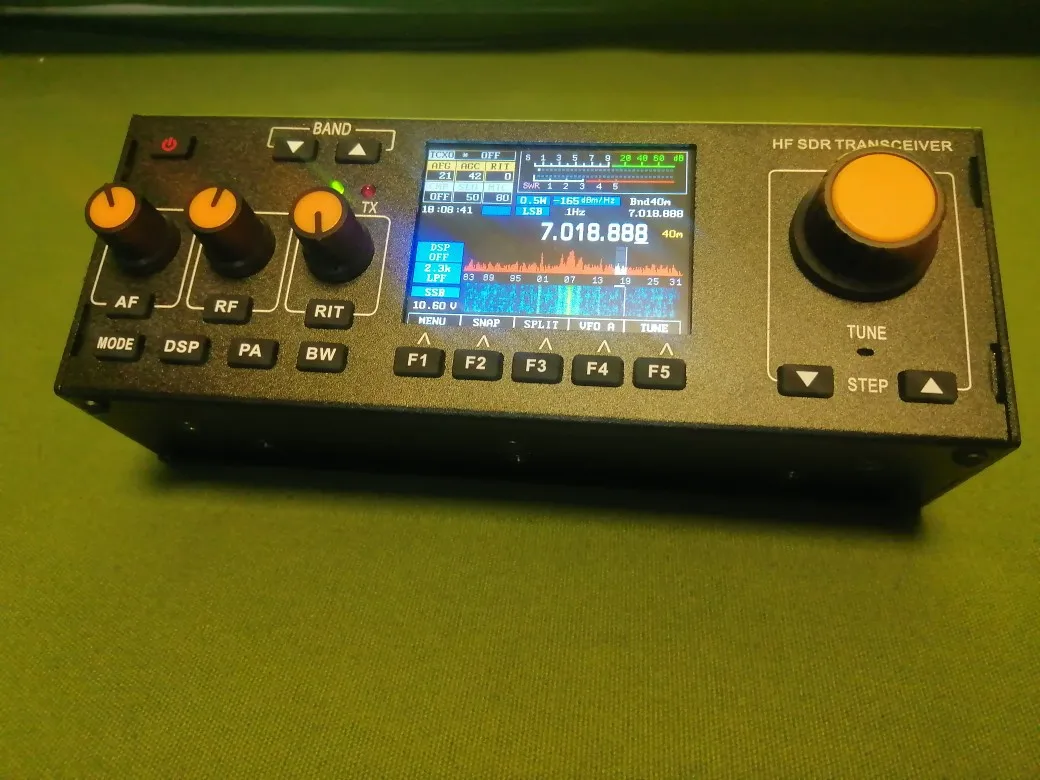

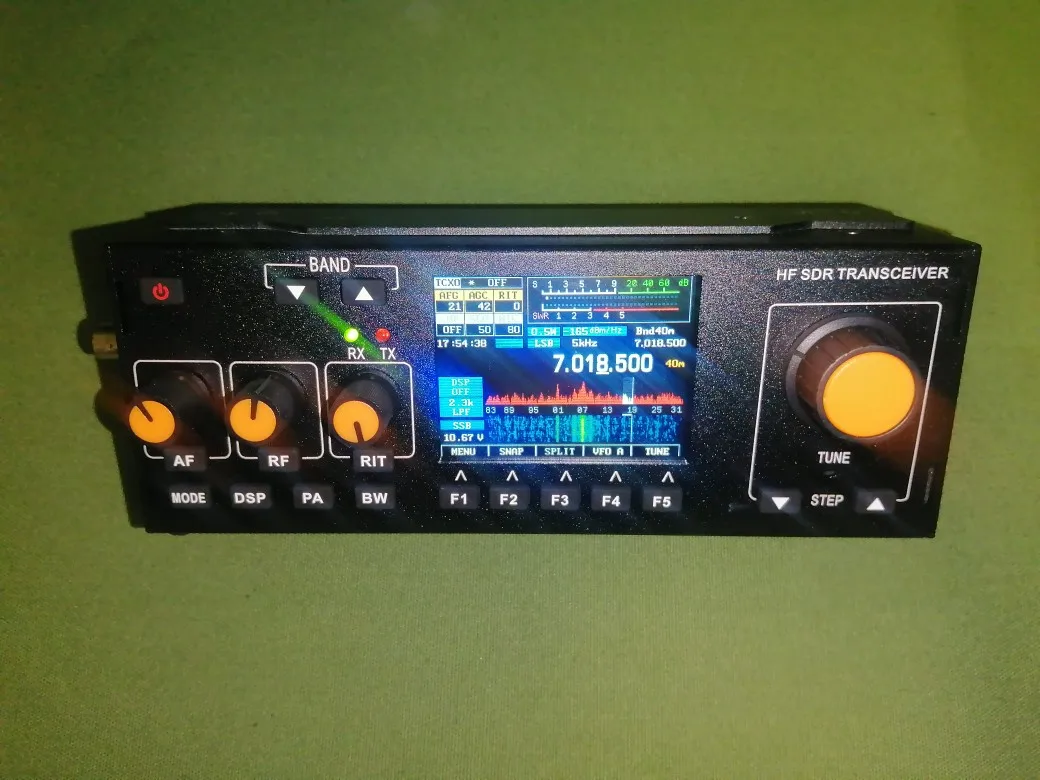

Режимы спектрального дисплея:
-Область спектра: это анализатор спектра с вертикальными делениями, представляющими определяемую пользователем амплитудную вариацию 5,7.5,10, 15,20,1 S-единица (6 дБ),2 S-единицы (12 дБ) или 3 S-единицы). Базовый уровень ("исходный уровень") Анализатор автоматически настраивается таким образом, чтобы сигналы в отображаемой полосе пропускания лучше всего соответствовали динамическому диапазону, выбранному пользователем, выбранному dB/division. Graticule вдоль нижней части дисплея показывает приблизительную частоту отображения сигнала в ширину +/- 24 кГц. (Всего 48 кГц)
-Дисплей водопада: как и в области спектра, частота отображается вдоль оси «x», но сила сигнала подразумевает цвет дисплея ed. Новейшие сигналы отображаются в нижней части экрана, но по мере поступления новых показаний изображения более старых сигналов смещаются вверх, что дает эфемерную временную запись последних действий на соседнем
Частоты. Существует несколько вариантов цветовых палитр, которые варьируются от простых серых до «холодных-горячих» до «радужных» для представления слабых и сильных сигналов.

Существует также режим «увеличения» для спектра и режима отображения водопада, который обеспечивает 2x увеличение, уменьшая видимую спектральную ширину до всего +/- 12 кГц (всего 24 кГц). И спектр и водопад дисплей очень настраиваются. При желании можно отключить один или оба режима спектрального дисплея.

Возможность обработки большого сигнала:
Непрерывная "зажим Предупреждение" происходит выше примерно-28 дБм и фактической A/D отсечения и низким уровнем искажений происходит при и более поздних версий примерно-18 дБм для сигналов +/-местная генератор частоты и выше сигналов за пределами этого диапазона.

Выходная Мощность передатчика: <= 10 Вт, типичный, линейный. Изменения могут быть сделаны для увеличения этого: Следуйте за обсуждениями в группе для Yahoo.

Стабильность частоты: +/- 30 Гц на 14 МГц в диапазоне от 10 до 35 С, окружающий с трансивером в чехол или лучше с активным TCXO. (Это может быть намного лучше, чем это.

Доступные режимы TX/RX:
-CW, USB, LSB, AM (полный носитель, двойной боковой диапазон), SAM (двусторонний ленточный прием) и FM.AM передача и FM передача/прием доступны, только если активирован «Перевод частоты» (настоятельно рекомендуется!)
-FM варианты бельевая корзина (ультразвуковой) шумоподавления, subaudible тон кодирования и декодирования, тон взрыв (информирование о нарушениях вверх "), «узкие» (+/-2,5 кГц) И" в ширину " (+/-5 кГц) отклонение и выбор 7,2, 10,12 или 15 кГц предварительно обнаружения получить пропускную способность.

FM чувствительность для 12 дБ SINAD, CCITT Фильтрация:
7,2 кГц BW фильтр:-103,7 дБм (1.46uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц
10 кГц BW фильтр:-102,1 дБм (1.75uV) с 1 кГц тон на самом высоком уровне +/-1,5 кГц
10 кГц BW фильтр:-104,0 дБм (1.41uV) с 1 кГц тон на +/- 3 кГц
12 кГц BW фильтр:-102,7 дБм (1,63uv) с 1 кГц тон на +/- 3 кГц
15 кГц BW фильтр: -99dBm dBm (2.50uV) с 1 кГц тон на +/- 3 кГц

CW режим приема/передачи и отображения частоты детали: Девять режимов CW дисплея/переключения доступны для подражания различных марок радиоприемников и подходит для вкуса пользователя, начиная от непереключения, отображение-только переключение, отображение и переключение LO и ручное или автоматическое переключение LSB/USB.

В режиме CW «CW-L» или «CW-U» отображается в зависимости от того, используется ли LSB или USB для приема.

Диапазон скорости CW: 5-48 WPM.

Доступные полосы частот аудио фильтра в этой версии прошивки: 300 Гц, 500 Гц, 1,8 кГц, 2,3 кГц, 3,6 кГц, с «широким» фильтром 5,6, 7,5 или 10 кГц, что выбираемый во всех режимах, кроме FM, в тех случаях, когда фильтрации производится до демодуляции как указано выше. Все фильтры определяются по и могут быть доступны дополнительные полосы ширины. Фильтры могут быть использованы в качестве BPF или в качестве LPF выбираются в главном меню.

Возможности фильтрации DSP:

Шумоподавление и автоматический зазубренный фильтр с регулируемыми параметрами. Фильтрация Notch отключена в режиме CW по (очевидным причинам) или при использовании «широкой» полосы пропускания. (devel-branch: поскольку NR активация приводит к нестабильности mcHF, по умолчанию он отключен. Если вы хотите использовать его (и рисковые нестабильность в различных сценариях), вы можете активировать NR в меню config «Последний пункт». Настройки не будут храниться и должны быть активированы после каждого включения. Когда проблемы NR зафиксированы и NR будет
Эта функция будет устарела.)

Калибровка s-метра:
"Промышленный стандарт"(IARU Region 1, Техническая рекомендация R.1) Калибровка измерителя, где S-9 = -73dBm (50,2uv при 50 Ом) с каждой "S" единицей, представляющей 6 дБ. Единицы измерения выше S-9 указаны в единицах дБ, как указано.

Внешние аудио входные/Выходные соединения:
-"Линии" и "Line Out" аудио порты, а также "PTT" (кнопочная) предоставляются через 3,5 мм разъемы для того чтобы позволить подключение к внешним устройством. С этими соединителями возможно соединение с внешним устройством (компьютером или планшетом/смартфоном) и управление режимами «звуковой карты» с mcHF, такими как SSTV,PSK31,WSPR и другие аналоговые/Цифровые режимы.
-(Только devel-branch): есть функция CAT и аудиовход, а также IQ in и out через USB. Настройка ввода находится в главном меню № 60 или при длительном нажатии M3.
-Линейные уровни сигнала: Номинальный 1 вольт пиковый, максимальный, когда AGC работает.
Он-лайн в уровни сигнала: Номинальная мощность 0,1-1,0 Вольт peak-peak, регулируется с помощью «Линия Вход выгоды "настройки.
-Передача ALC Тип: смотреть вперед усиление компрессора как с предварительной установкой, так и доступных «пользовательских» настроек.

Диапазон рабочего напряжения:
-Максимум 16,0 вольт (Когда конденсаторы C27 и тантал параллельно C106 оба rf платы 25V)
-До 11,0 вольт минимум для полной мощности передачи
-До 9,5 вольт для снижения мощности передачи
-Как низко как 6,5 вольт, получить-только: только в том случае, очень низкая мощность передачи может быть возможно искажение на пике аудио (SSB, AM) могут возникнуть.

Потребление тока:
1. Получение:
-Без изменения, approx.410mA на 40 метров и ниже при 13,0 вольт, approx.440 мА на 10 метров, минимальный объем, максимальная яркость дисплея.
-Выбор минимальной яркости дисплея может уменьшить его на 40-60 мА.
2. Передача (при 13,0 вольт питания): при полной мощности около 3A; При 10 Вт около 2.5A

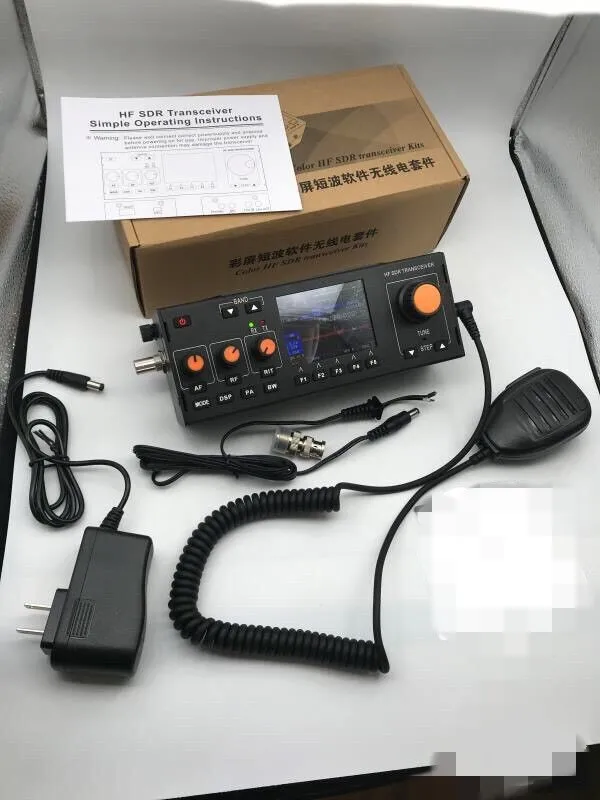

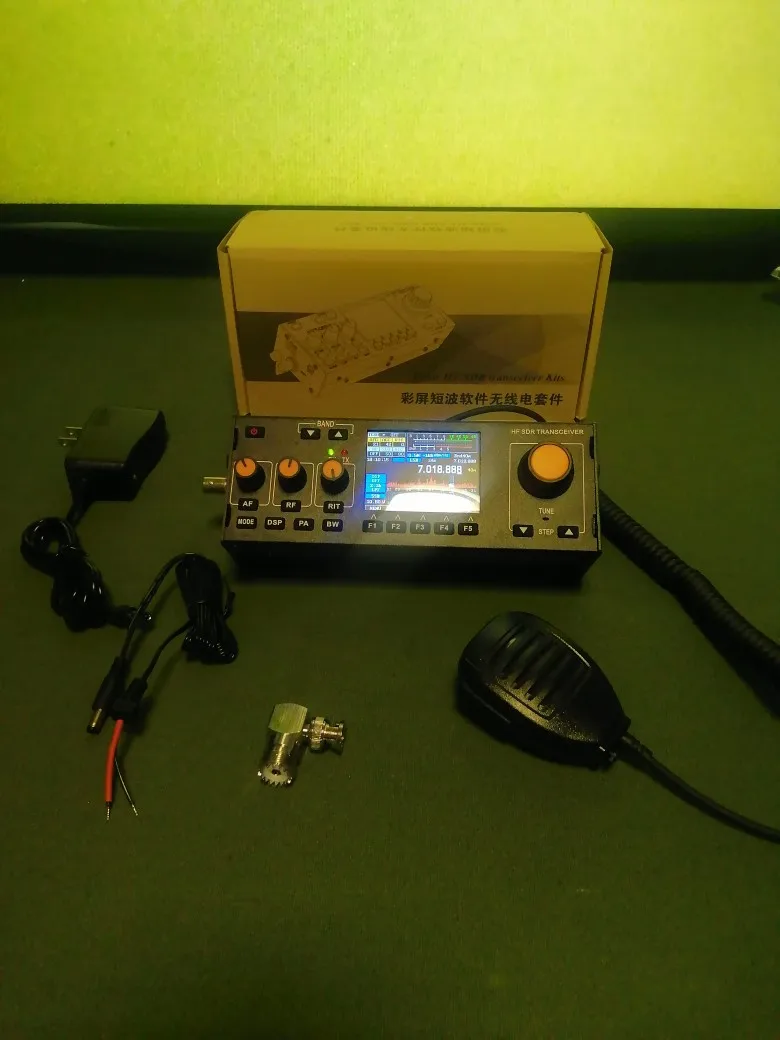

Посылка включает в себя:
-1 x набор RS-918 HF SDR трансивера

Поскольку материалы фабрики всегда отличаются от различных партий, устройство с оранжевой кнопкой или черной кнопкой будет отправлено случайным образом, если вы не возражаете, добро пожаловать к заказу от нас!
