Магнитное кольцо из марганца и цинка магнитная проницаемость 10K Индуктивный

Магнитное кольцо из марганца и цинка магнитная проницаемость 10K Индуктивный

Широко используется в цветных телевизорах, мобильных телефонах, мониторах, зарядных устройствах для электромобилей, сигнализациях, dvd-дисках, коммутационных источниках питания, источниках питания, DC-DC преобразователях, высокочастотных трансформаторах, фильтрах, индукторах, бытовой технике, промышленная автоматизация, приборы, коммуникации, медицинское оборудование, энергосберегающие лампы, фильтрация трансформаторов, Защита от помех и так далее!

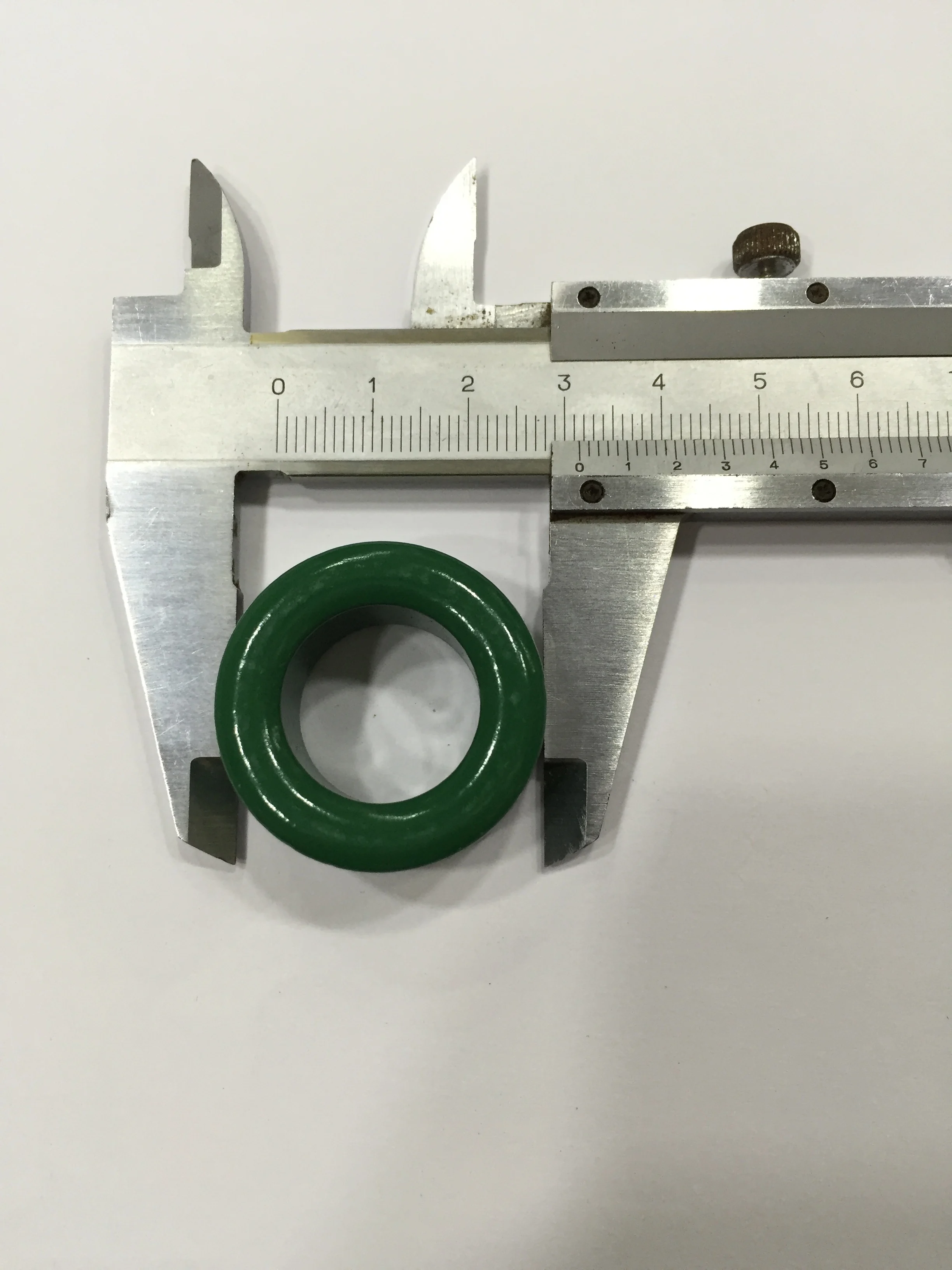

Магнитное кольцо 31X19X13 зеленое кольцо из марганца и цинка Ферритовое магнитное кольцо

Наружный диаметр 31 мм внутренний диаметр 19 мм Высота 13 мм

Магнитная проницаемость: 10K

Индуктивность Одного поворота: около 10uh

Ферритовые магнитные кольца обычно используются для защиты от помех в электронных цепях. Они имеют хороший ингибиторный эффект на высокочастотный шум. Они обычно изготовлены из ферритовых материалов (Mn-Zn).

Магнитное кольцо имеет различные характеристики сопротивления на разных частотах. Как правило, сопротивление небольшое на низких частотах. Когда частота сигнала увеличивается, сопротивление магнитного кольца резко увеличивается.

Мы все знаем, что чем выше частота сигнала, тем легче излучать (также необходимо купить высококачественный чехол для компьютера, чтобы уменьшить электромагнитную утечку), И общие сигнальные линии не имеют защитного слоя, поэтому эти сигнальные линии становятся хорошими антеннами, Получайте различные беспорядочные высокочастотные сигналы в окружающей среде, и эти сигналы накладываются на исходный передаваемый сигнал и даже изменяют исходный передаваемый полезный сигнал. Затем, под действием магнитного кольца, нормальные и полезные сигналы могут пройти хорошо, и передача высокочастотных сигналов помех может быть хорошо подавлена, и стоимость низкая.

Поэтому неудивительно, что все видят пластиковое цельное магнитное кольцо в форме удара на сигнальной линии монитора, линии подключения USB и даже высококачественные клавиатуры и мыши.

Выбор количества витков магнитного кольца

Общий режим дроссельной катушки формируется путем передачи всего пучка кабелей через Ферритовое магнитное кольцо, и кабель также может быть намотан несколько включает магнитное кольцо по мере необходимости. Чем больше количество поворотов, тем лучше эффект подавления помех с более низкими частотами и тем слабее эффект подавления шума с более высокими частотами. В практическом проектировании количество витков магнитного кольца должно регулироваться в соответствии с частотными характеристиками помех. Обычно, когда диапазон частот сигнала помех Широкий, на кабеле можно установить два магнитных кольца, и каждое магнитное кольцо имеет разное количество витков, так что высокочастотные помехи и низкочастотные помехи могут быть подавлены одновременно. От механизма общего режима дроссельной катушки, чем больше сопротивление, тем более очевидным является подавление помех. Сопротивление общего режима дроссельной катушки происходит от общего режима индуктивности Lcm = jwLcm. Из формулы не трудно увидеть, что для определенной частоты шума, чем больше индуктивность магнитного кольца, тем лучше. Но это не чехол на самом деле, потому что на фактическом магнитном кольце есть также паразитная емкость, которая существует параллельно с индуктивностью. При обнаружении высокочастотных помех емкостная реактивация конденсатора мала, а индуктивность магнитного кольца коротка, тем самым делая общий режим дроссельной катушки бесполезной.
