Если вам нужно разработать информацию, вы можете отправить личное письмо в службу поддержки клиентов

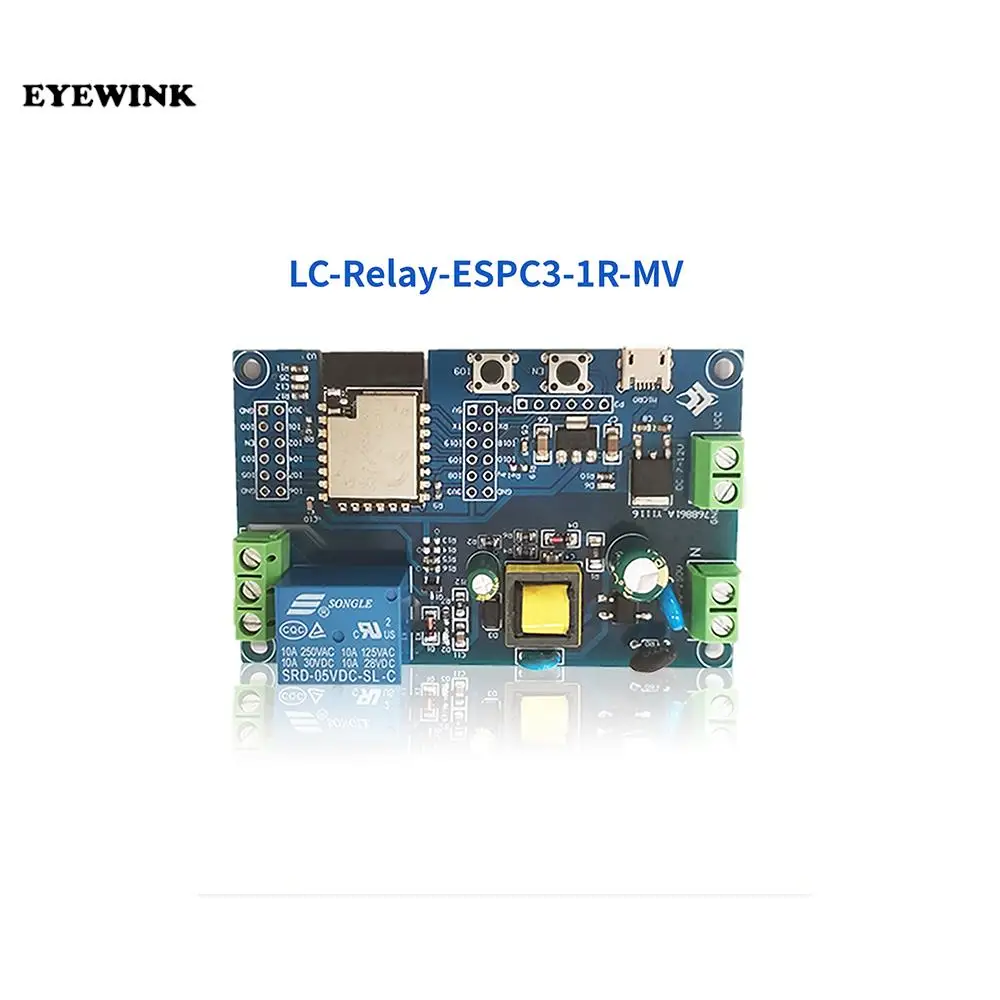

Блок питания переменного/постоянного тока esp32-c3 одноконтурная релейная плата оснащена esp-c3-12f
WiFi и amp; ble модуль, 1 / O порт полностью светодиодный, поддерживает AC90-250V источник питания или dc7-12v источник питания
Подходит для esp32-c3 среднего развития и обучения, умного дома беспроводного управления и других случаев.
Функциональные особенности
1. Бортовой зрелый и стабильный esp-c3-12f модуль с большой емкостью 4 байта вспышки;
2. Порт ввода/вывода и UART программа загрузки порта esp32-c3 все светодиодные для облегчения вторичного развития
3. На плате AC-DC и DC-DC Импульсные модули питания, режим питания поддерживает AC90-250V / dc7-12v;
4. Кнопка питания En и программируемый ключ io9 бортового модуля esp32-c3;
5. Esp32-c3 поддерживает использование инструментов разработки Arduino ide и предоставляет справочные программы в среде разработки Arduino
6. На борту 1-way 5В реле, выходной переключатель сигнала, подходит для контроля за груз с рабочее напряжение в AC250V / dc3ov;
7. Бортовой индикатор питания, 1 Программируемый светодиод и индикатор реле

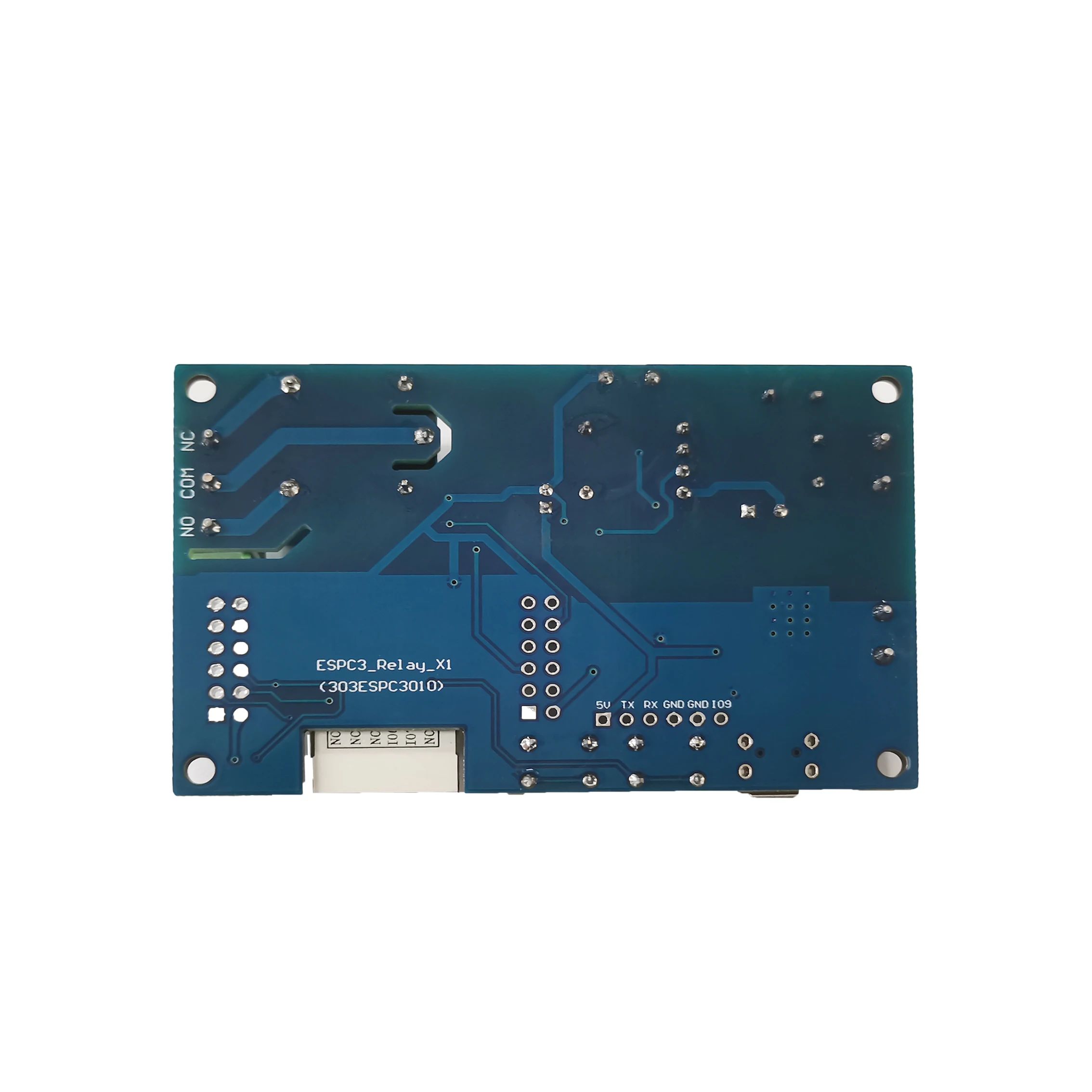

Порт записи: GND, Rx, TX и 5 в esp32-c3 соответственно подключены к GND внешнего модуля последовательного порта TTL
TX, Rx, 5 В, io9 необходимо подключить к GND при загрузке, а затем отсоединить соединение между io9 и GND после загрузки;
Релейный выход:
NC: обычно закрытый конец, короткое замыкание с com до того, как реле вытянуто, и приостановлено после того, как оно вытянуто; COM: открытый конец;
НЕТ: обычно открытое, реле приостановлено до закрытия, и короткое замыкание с com после закрытия.
