Векторный анализатор сети KKMOON NanoVNA-F V2 стандартный цифровой нано-тестер 4 3 дюйма

Векторный анализатор сети KKMOON NanoVNA-F V2 стандартный цифровой нано-тестер 4 3 дюйма

Пожалуйста, обратите внимание, что указанный Товар производится и распространен за рубежом и в соответствии с законодательством страны происхождения.

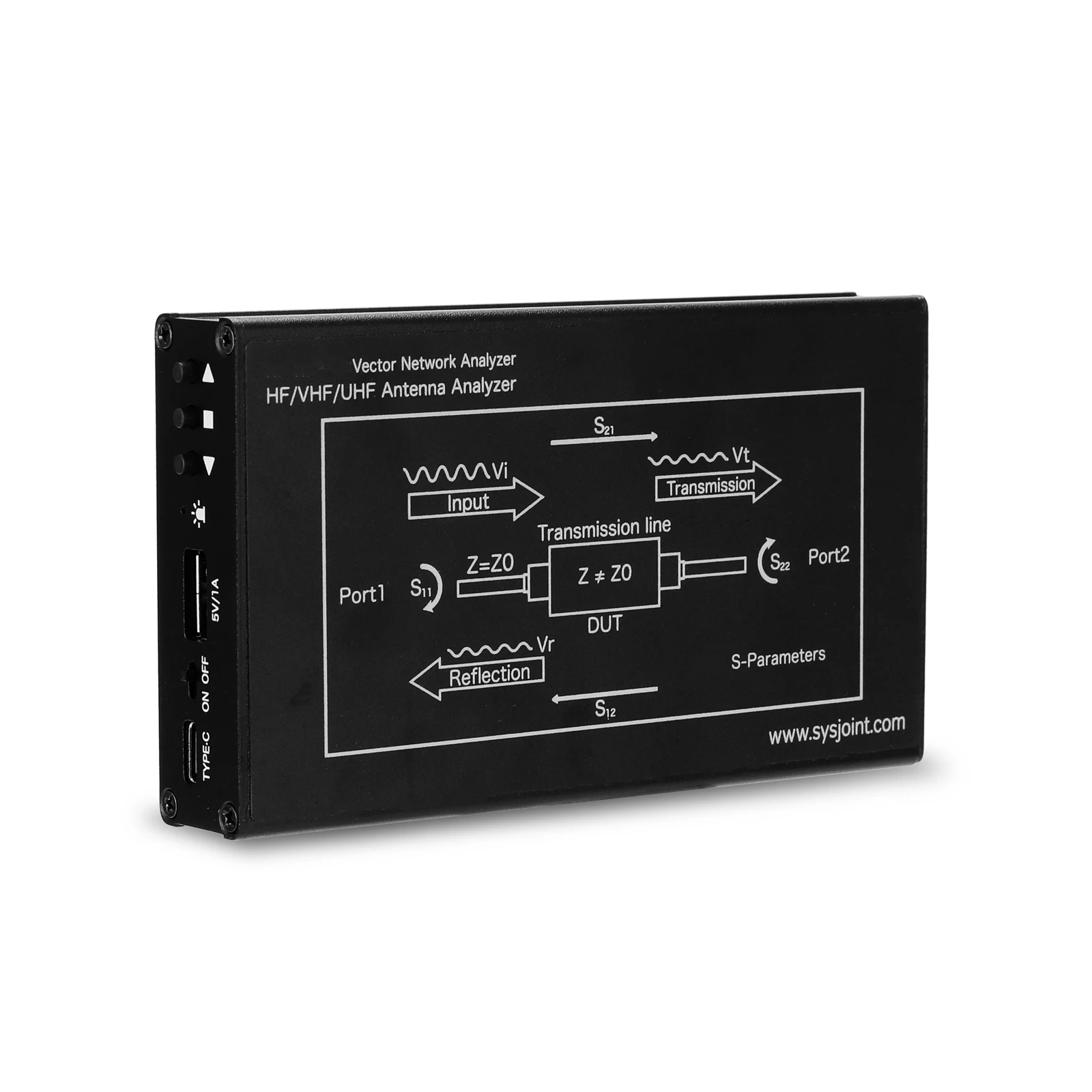

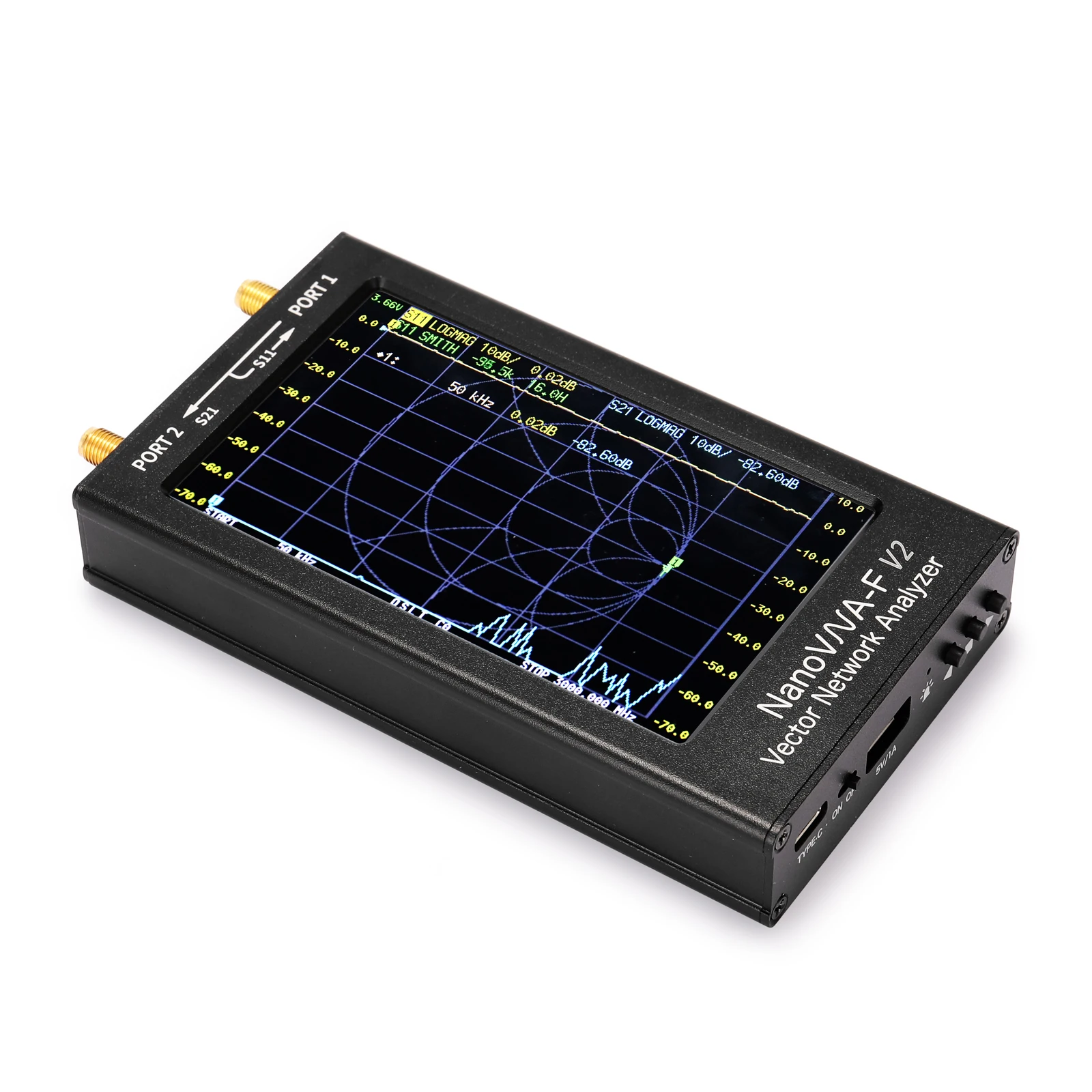

NanoVNA-F V2 портативный векторный сетевой анализатор-это новый продукт, разработанный на базе NanoVNA-F. Он использует 4,3-дюймовый IPS ЖК-дисплей дисплея и алюминиевый сплав чехол. Он оснащен литиевой батареей большой емкости 5000 мАч в качестве стандарта. Поддержка работы сенсорного экрана и боковой кнопки, поддержка китайского и английского интерфейса. Дизайн этого продукта основан на edy555's NanoVNA и OwOcomm's S-A-A V2, а глубокая оптимизация программного обеспечения производится на основе предыдущего продукта NanoVNA-F. Рабочий интерфейс совместим с NanoVNA-F, диапазон измерений увеличен до 3 ГГц, а динамический диапазон больше. Измерение более точное, и операция более удобна.

S-A-A-2 NanoVNA-F V2

Особенности:
4,3-дюймовый IPS ЖК-дисплей дисплей, разрешение 800*480, ультра-широкий обзор угол, при длительном использовании не режет глаза.
Чехол из алюминиевого сплава, прочный и прочный, эффективно защищает от электромагнитных помех для обеспечения точности измерений.

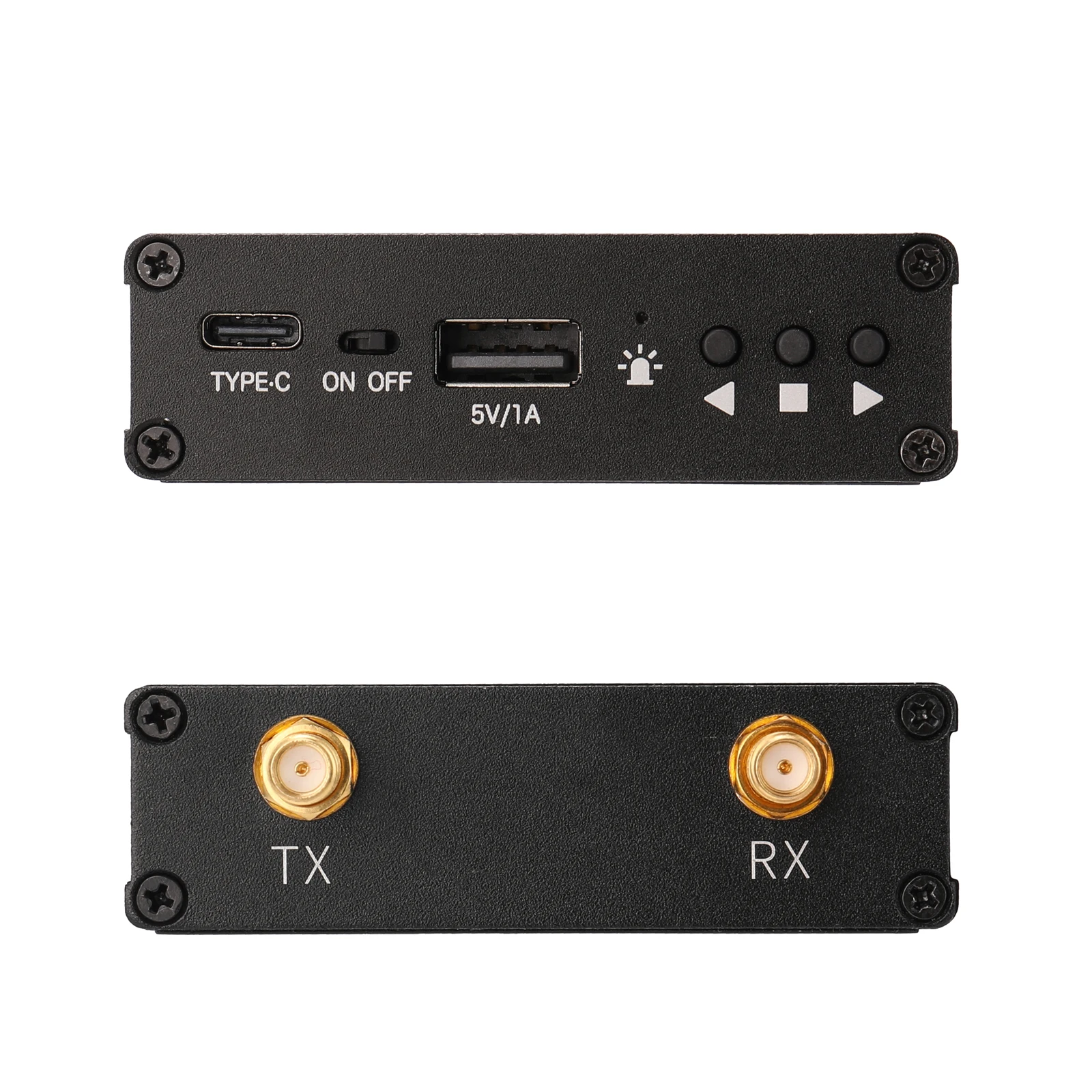

Радиочастотный интерфейс SMA, который удобен для подключения различных протестированных деталей.
Полноразмерный дизайн экрана, с 3 боковыми кнопками одновременно, гибкой и удобной в эксплуатации.
Поддержка китайского и английского интерфейса.
Оптимизированный дизайн пользовательского интерфейса, удобный для пользователей для выполнения операций измерения.
Поддержка регулировки яркости экрана.
Прошивка может быть обновлена через виртуальный u-диск, программист не нужен, а Прошивка может быть обновлена через прилагаемый usb-кабель для передачи данных type-c.
Стандартные Калибровочные детали хорошего качества и RG405 фазостабильный кабель для обеспечения точности калибровки.
Разработан с интерфейсом выхода USB, который может поддерживать выходную мощность 5 В/1 А.
С помощью 2А высокой токовой подзарядки IC время подзарядки короче.
Поддерживая программное обеспечение хост-компьютера, хост-компьютер поддерживает китайские и английские интерфейсы.
Изображения экрана устройства можно получить, сделав скриншот главного компьютера.
Функция: может измерять параметры S, соотношение волн постоянного напряжения, диаграмму Смита, фазу, задержку группы и т. д.

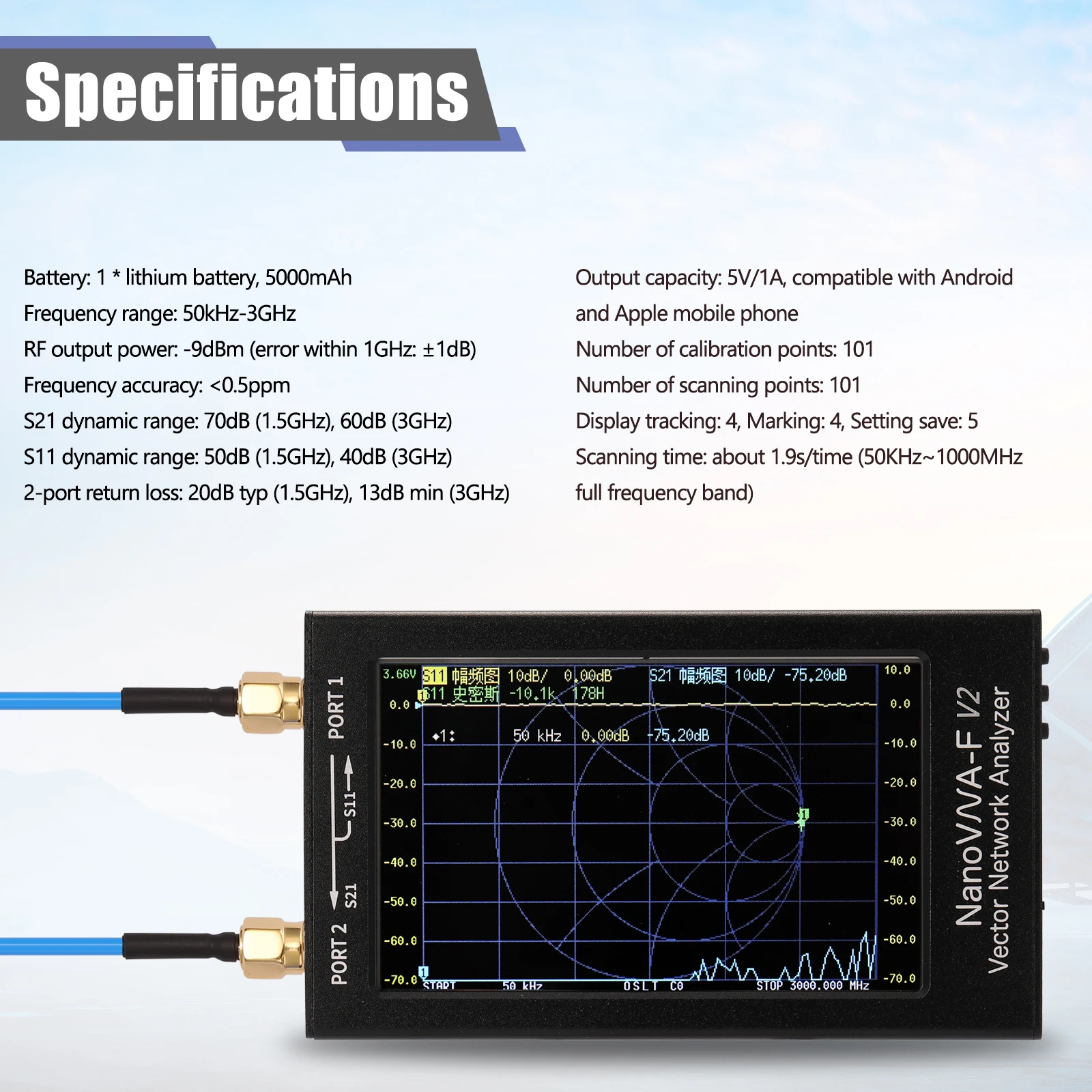

Характеристики:
Материал: алюминиевый сплав (чехол)
Основной цвет: черный
Аккумулятор: 1 * литиевая батарея, 5000 мАч
Частота: 50 кГц-3 ГГц
Выходная мощность RF: -9 дБм (ошибка в пределах 1 ГГц: ± 1 дБ)
Точность частоты: <0,5 ppm
S21 с динамическим диапазоном: 70dB (1,5 ГГц), 60dB (3 ГГц)
S11 с динамическим диапазоном: 50dB (1,5 ГГц), 40dB (3 ГГц)
2-портовый обратные потери: 20dB typ (1,5 ГГц), 13dB мин (3 ГГц)
Количество калибровочных точек: 101 точка
Количество точек сканирования: 101 точка
Количество следов: 4
Количество точек отметки: 4 (планку отметки можно перемещать вверх и вниз на экране)
Интерфейс USB: USB Type-C Режим связи: CDC (серийный)
Настройка сохранения: 5 групп (после сохранения, его можно сразу напомнить, когда он используется снова, нет необходимости повторять, И сохраненные параметры до последнего отключения будут автоматически отозваны, когда он снова включен)
Поддержка интерполяции результатов калибровки, может измерять без повторной калибровки после регулировки частотного диапазона измерения
Время сканирования: около 1,9 s/1 раз (50 кГц ~ 3000 МГц полный диапазон частот)
Размер изделия: 140*73*20 мм/5,5*2,9 * 0.8in
Вес товара: 270 г/9,5 унции
Размер упаковки: 250*150*50 мм/9,8*5,9 * 2.0in
Вес упаковки: 500 г/1.1lb

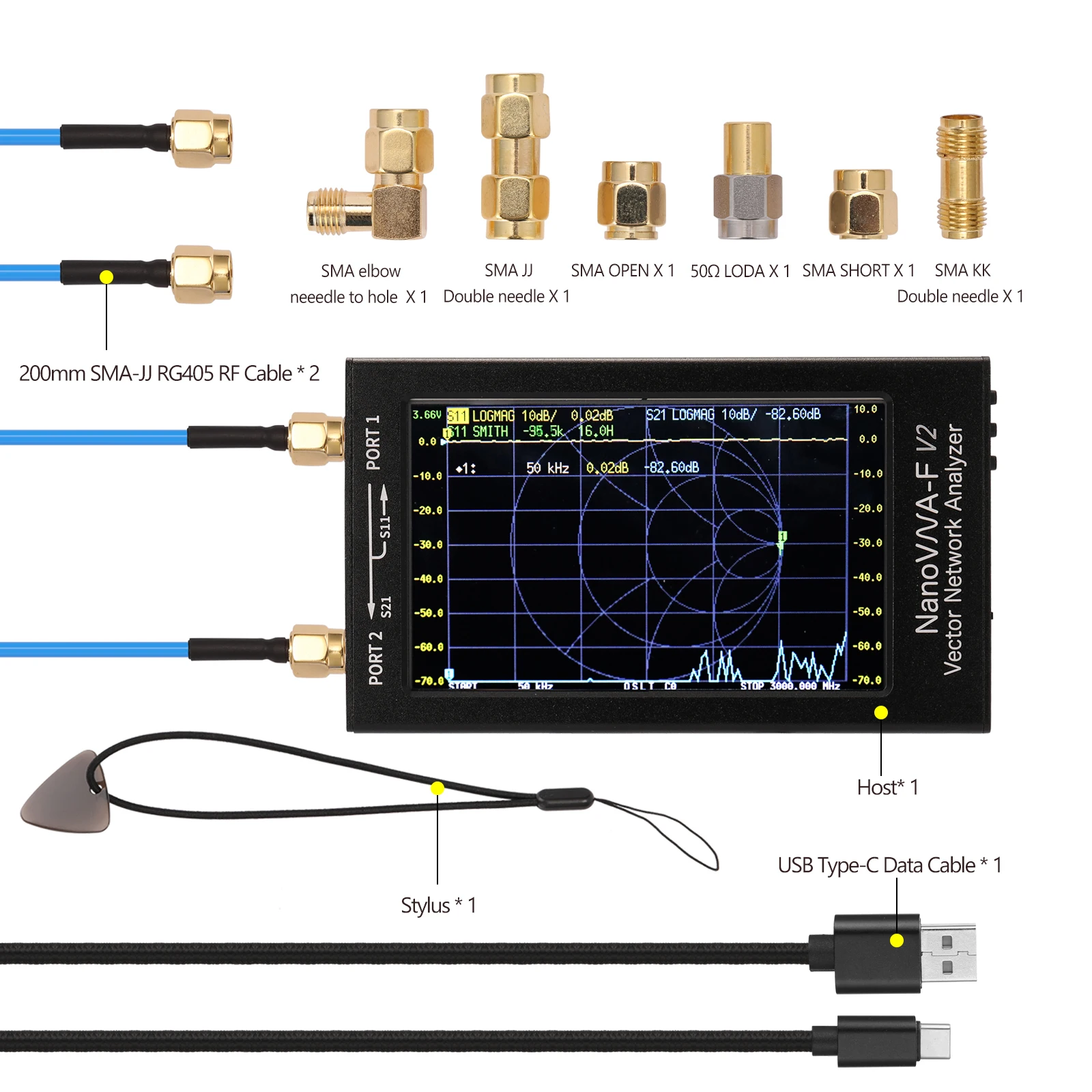

Упаковочный лист:
1 * хост
1 * SMA открытый калибровочный набор
1 * SMA Набор для калибровки короткого замыкания
1 * SMA 50Ω Набор для калибровки нагрузки
1 * SMA-KK адаптер с двойным отверстием
1 * SMA-JJ двухголовый штыревой адаптер
1 * SMA-JKW наружный винт с внутренним отверстием для внутреннего винта
2*200 мм SMA-JJ RG405 RF кабель
1 * USB Type-C кабель для передачи данных
1 * стилус

Кстати, если вам нравится наш магазин, пожалуйста, добавьте наш магазин в ваши любимые магазины. Вы можете получить наше новое поступление и скидку

Информация вовремя.

3,2 дюйма S-A-A-2 V2

Изготовлен из высококачественного материала, практичный, простой в эксплуатации и использовании, имеет длительный срок службы.

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, простой в использовании и переноске.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.
Металлический корпус, 3,2-дюймовый большой экран является более точным для прикосновения, просты в эксплуатации, нет необходимости подключать питание, избавьтесь от кандалов кабель для передачи данных, и может использоваться отдельно.
Этот продукт может достигать 3G, может измерять антенны 2,4G, также может измерять duplexer, фильтр.

Характеристики:
Материал: PCB + металл
Основной цвет: черный + золотой
Диапазон измерения частоты: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (после калибровки): 70dB (50k до 1,5 ГГц); 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (после калибровки): -50dB (до 1,5 ГГц); -40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/сек
Точки развертки (на устройстве): 10-201 точки, регулируемые
Точки развертки (USB): 1-1024 точек, регулируемые
Мощность Блок питания: USB, 4,6 V-5,5 V
РЧ порт: SMA
Интерфейс USB: Micro USB
Дисплей экран: 3,2 дюйма на тонкопленочных транзисторах на тонкоплёночных транзисторах
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Порты и разъёмы 2 обратные потери: ≥ 13dB (с тактовой частотой до 3 ГГц), 20dB (до 1,5 ГГц)
Отслеживание дисплея: 4, маркировка: 4, Сохранение настроек: 5
Рабочая температура окружающей среды: 0-45 ℃
Размер изделия: 115*80*27 мм/4,5*3,1 * 1.1in
Размер посылка: 180*120*35 мм/7,1*4,7 * 1.4in
Посылка Вес: 330 г/11,6 унции

Примечание:
1. Загрузка программного обеспечения: //github.com/releases
2. Руководство пользователя: //github.com/raw/master/ug1101.pdf

Упаковочный лист:
1 * Векторный анализатор сети
2*300 мм RF кабель SS405 SMA двойная Мужская игла
1 * USB кабель для передачи данных
1 * набор калибровки (нагрузка 50Ω)
1 * набор калибровки (короткий)
1 * набор калибровки (Открытый)
1 * SMA Гнездовой разъем

Особенности:
Изготовлен из качественного материала, практичный, имеет долгий срок службы.
Портативный и компактный, прост в эксплуатации и переноске.
С корпусом, 2,8 дюймов ЖК-дисплей сенсорным экраном дисплеем.
Диапазон измерения частоты 50 кГц ~ 3 ГГц.
Высокая стабильность, высокая чувствительность, высокая точность, значительно Улучшенная производительность.

Характеристики:
Материал: PCB + акрил
Цвет: черный
Частотный диапазон: 50 кГц-3 ГГц
Системы с расширенным динамическим диапазоном (калибровка): 70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)
S11 минимального уровня шума (калибровка): -50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)
Скорость развертки: 100 точек/с
Дисплей: 2,8 ", 320*240
Интерфейс USB: Micro USB
Мощность: USB, максимальный ток зарядки 1A
Аккумулятор: 1 * литиевая батарея, 1950 мАч (в комплекте)
Батарея Разъем: JST-XH 2,54 мм
Максимальное количество точек подметания (на устройстве): 201
Максимальное количество точек подметания (USB): 1024
Порты и разъёмы 2 обратные потери (1,5 ГГц): 20dB typ
Порт 2 обратная потеря (3 ГГц): 13 дБ мин
Размер посылка: 170*100*35 мм/6,7*3,9 * 1.4in
Посылка Вес: 225 г/7,9 унции

Примечание:
1. VNA-QT загрузка программного обеспечения: //github.com/releases
2. Экономия: //github.com/zarath/tree/feature
3. Руководство пользователя: //github.com/raw/master/ug1101.pdf

Упаковочный лист:
1 * S-A-A-2 хост (с аккумулятором 1950 мАч)
1 * Micro USB кабель для передачи данных
2*300 мм SMA Штекерный SS405 RF кабель
1 * SMA Мужской калибровочный набор-открытый
1 * SMA Мужской калибровочный набор-короткий
1 * SMA Male калибровочный набор-нагрузка
1 * SMA Гнездовой разъем
1 * набор аксессуаров
