Автомобильный манометр Autory измеритель давления для разлива холодильных

Автомобильный манометр Autory измеритель давления для разлива холодильных

Автоцистерна манометр для холодильников фреон HVAC вакуумный манометр AC R1234YF R134A для кондиционера автомобиля холодильник

1. Двойной манометр:
Двойной измеритель серии клапанов принимает uni que пружинное давление, указывающее указатель, точность считывания опубликованных патентов, погрешность 1,5;

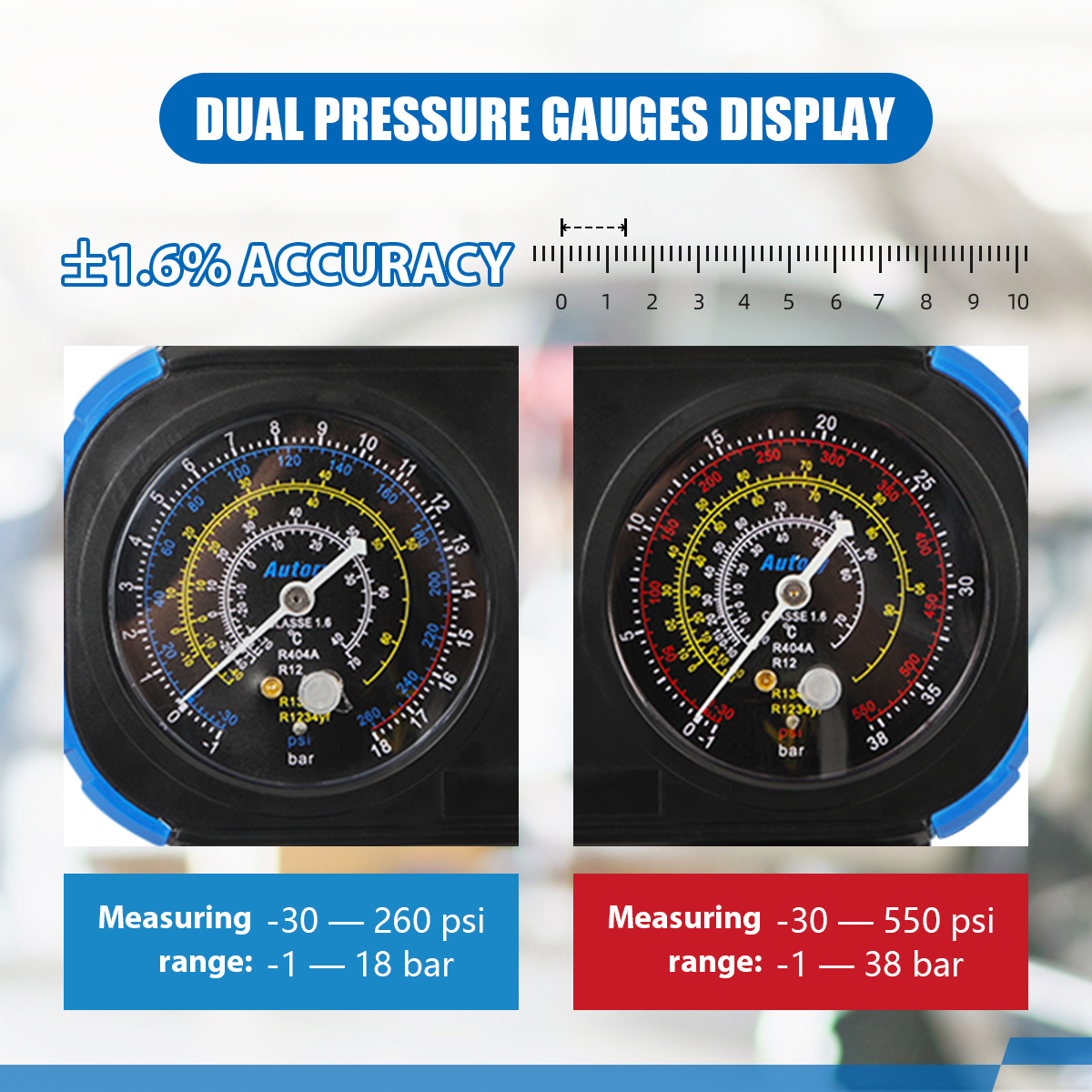

+-1.6% точность
Измерение-30 - 260 psi, диапазон: -1 - 18 бар
Измерение-30 - 550 фунтов на квадратный дюйм, диапазон: -1 - 38 бар

2. Поставляется с каждой вещью, которая вам нужна для эффективной работы с зарядкой переменного тока, посылка включает в себя: датчик, 3pc шланги, 134A Регулируемый быстрый разъем
1234YF быстрый разъем
1234YF открывалка для бутылок
134 US открывалка для бутылок
410 адаптер
Отвертка с плоским лезвием
Устройство для удаления сердечника клапана

3. Внутренняя уплотнительная прокладка для инструментов серии использует самый популярный Международный экологический материал, который может прожить до 8 лет;

4. Ручка серии с использованием высокотехнологичного метода производства лучшего качества резинового сырья. Наша фабрика проводит испытание на вращение в лаборатории профессиональных учреждений, количество ручки до пятидесяти тысяч раз не сломано.
Когда ручка обрабатывает этот инструмент с наиболее твердых специальных материалов, профессиональные тела завод в лабораториях для тестирования ручки, ручка до 50 000 раз количество раз в не сломанной

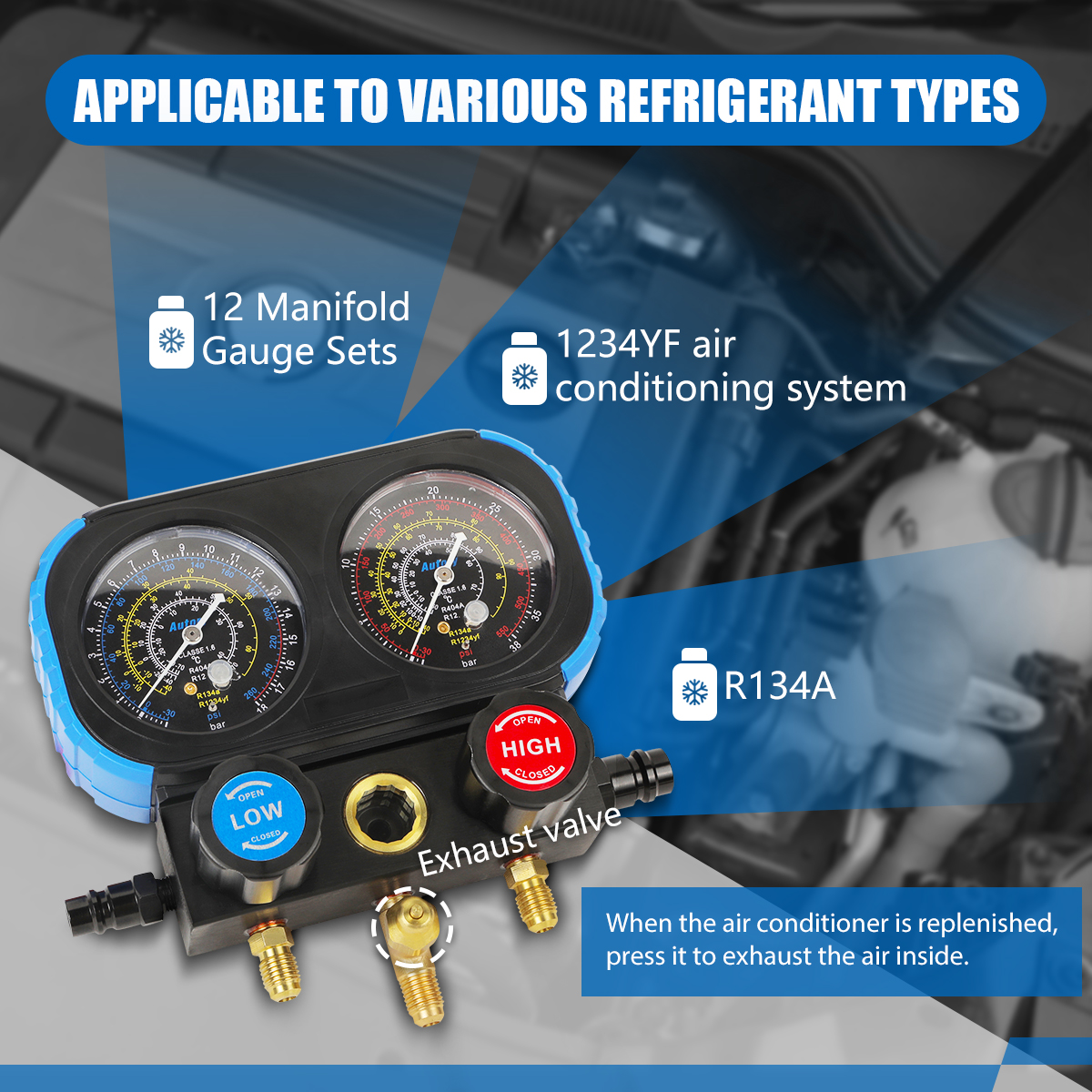

Область применения

Подходит для охлаждения и технического обслуживания (хладагент, включая ХФУ, HCEH,HECetc), (e.g.,R22/R32/R134a/R410a), перекачки газа и жидкости.
Он используется для наполнения хладагентом в системе кондиционирования воздуха и отображает давление системы в реальном времени.

Устранение неисправностей и гарантийное покрытие

Проблемы с Conmon и устранение неполадок

Феномен неисправности
Утечка оптического окна
Указатель дозы не цель
Утечка ручки
Утечка вращающегося и скручивающегося поверхностного соединения трубы
Пенопласт для расширения труб
Высокое и низкое давление

Причина отказа
Свободное или разбитое стекло
Пружинная трубка, поврежденная при движении
Ручка на поврежденных фартуках
Настольная прокладка для трубы
Настольная труба коррозии или избыточного давления
Повреждение фартука

Метод устранения
Блокировка или замена стекла
Измените заголовок
Замените фартук
Заменяемая шайба
Сменная настольная трубка
Замените фартук

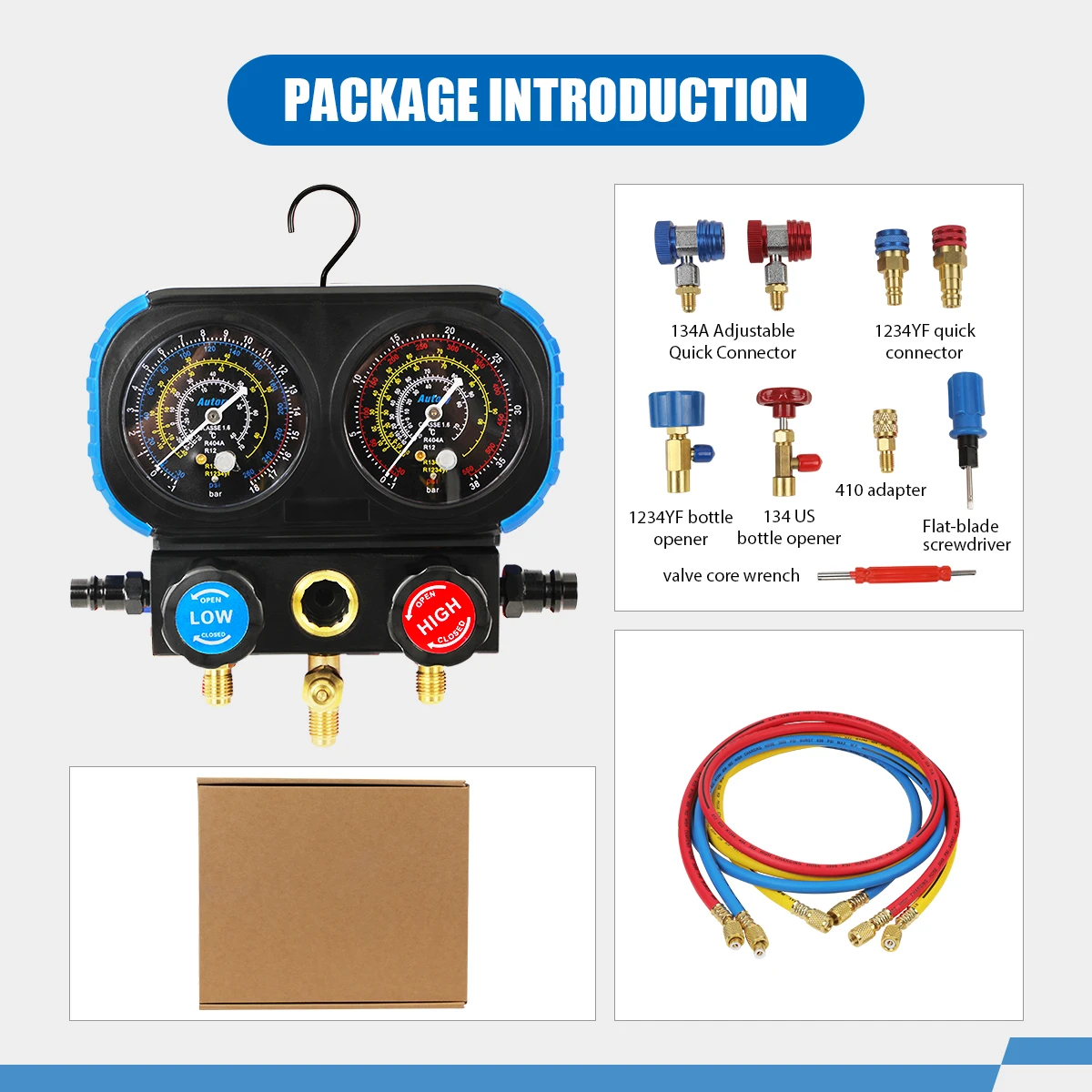

Упаковочный лист:

134A Регулируемый быстрый разъем
1234YF быстрый разъем
1234YF открывалка для бутылок
134 US открывалка для бутылок
410 адаптер
Отвертка с плоским лезвием
Устройство для удаления сердечника клапана

Инструкции по использованию

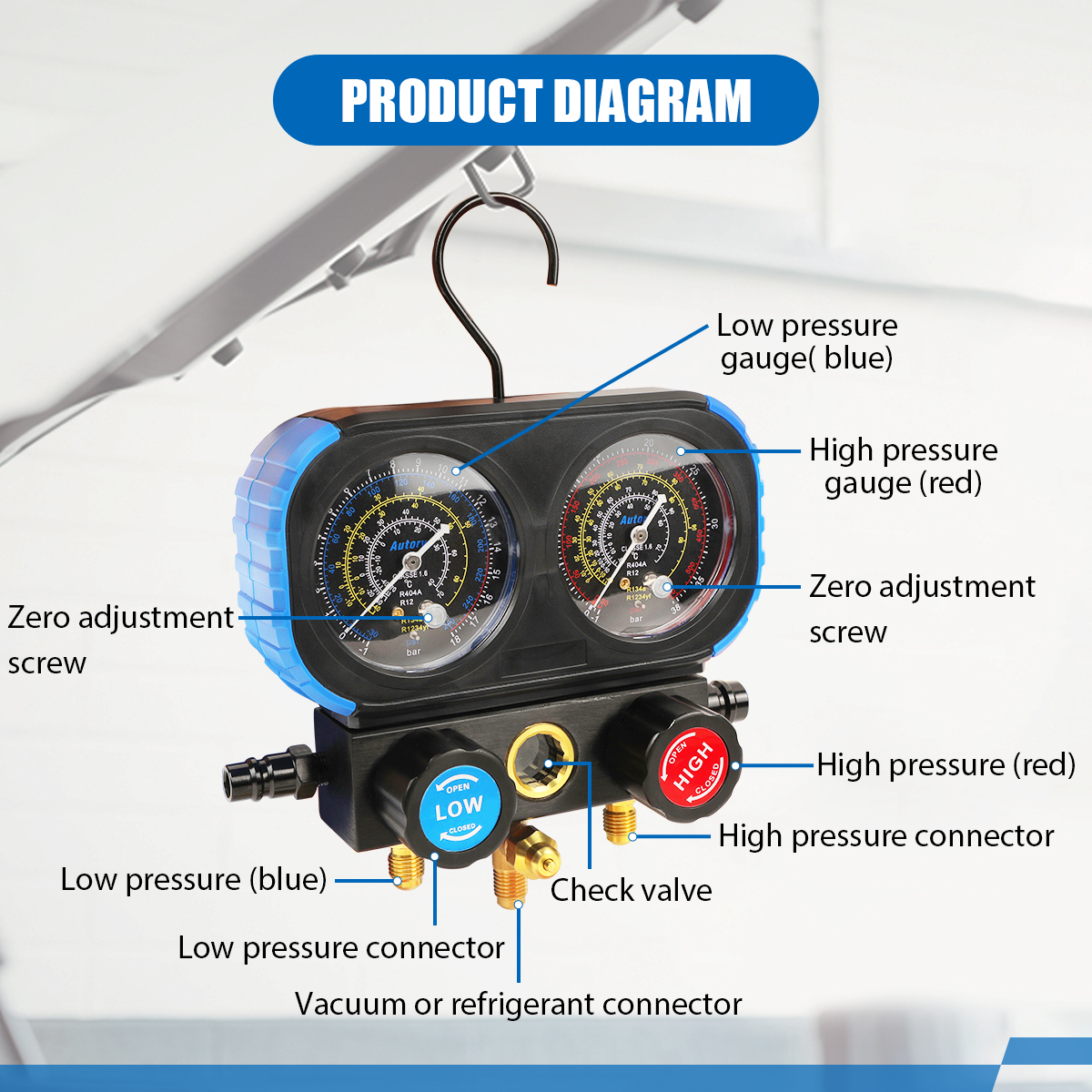

Перед подключением к системе проверьте, находится ли указатель манометра в нулевом положении, в противном случае Откройте таблицу регулировки винта (3) в нулевое положение.
(L) Подключение к системе
• Сначала закройте клапан низкого давления (6), клапан высокого давления (7);
■После подключения интерфейса (4) с синей трубкой (быстрый разъем напряжения Iow), а затем блокировки для системы низкого давления;
• После подключения интерфейса (5) с Красной трубкой (быстрый разъем низкого напряжения), а затем блокировки к системе высокого давления.
• Lnterface (8) соединяется с желтой трубкой и вакуумным насосом.
② Вакуумная насосная система (Примечание: Этот шаг должен быть выполнен под давлением системы,
В противном случае это должно быть повышенное давление).
• После завершения выше, затем откройте вакуумный насос;
• Открытый клапан низкого давления (синий)(6), клапан высокого давления (красный)(7) и (Откройте высокий и) быстрый интерфейс низкого давления) система начинает рисовать вакуум;
• Через определенный период времени (10-30 мин) Проверьте, является ли система полностью вакуумной, в противном случае вакуум должен быть отремонтирован и повторно эвакуирован;
■Закройте высокое и низкое давление valces(6)(7) в то же время и закройте вакуумный насос в конце концов.
@ Система наполнения хладагента
• Уберите желтую трубку и вакуумный насос, а затем затяните бутылку хладагента. Откройте бутылку холодильника (вперед) и сердечник клапана на таблице, выхлопная желтая труба в воздухе;
• Инвертированная холодильная бутылка, открытый клапан низкого давления (6), клапан высокого давления (7) для добавления хладагента;
• В указанную сумму (в соответствии с системой, предоставленной производителем объема), закройте высокое давление va!ve(7), клапан низкого давления (6), в то время как положительная бутылка хладагента;
• После тестирования системы (около 5-1 Omin) Проверьте давление и температуру системы;
• Если хладагент недостаточен, положите бутылку хладагента и медленно откройте клапан низкого давления (6) (запрещено открывать клапан высокого давления (7), установка правильного количества газа хладагента;
• Если он слишком высокий, вы должны выключить цилиндр, медленно открыть клапан высокого давления, количество разряда хладагента (в этот момент следует обратить внимание на разрядку хладагента заземления) от ядра группы столов, и закройте клапан высокого давления, и повторите. Назад и вперед до нормального состояния;
После нормальной работы закройте флакон и Клапан хладагента (6)(7), а затем установите быстрое соединение высокого и низкого напряжения и систему (обратите внимание на горячую температуру).
④ Использование и техническое обслуживание
• Обнаруживает клапан высокого давления (7) клапан низкого давления (6), запрещает неправильное использование, чтобы предотвратить повреждение манометра;
• Не используйте качество работы, которое не соответствует таблице;
• Нельзя слишком сильно закрывать высокое и низкое давление клапана (6)(7);
• После использования отпустите клапан, правильное хранение, анти-шок и падение;
• Внимательно прочитайте инструкцию или Действуйте под руководством профессионалов.
