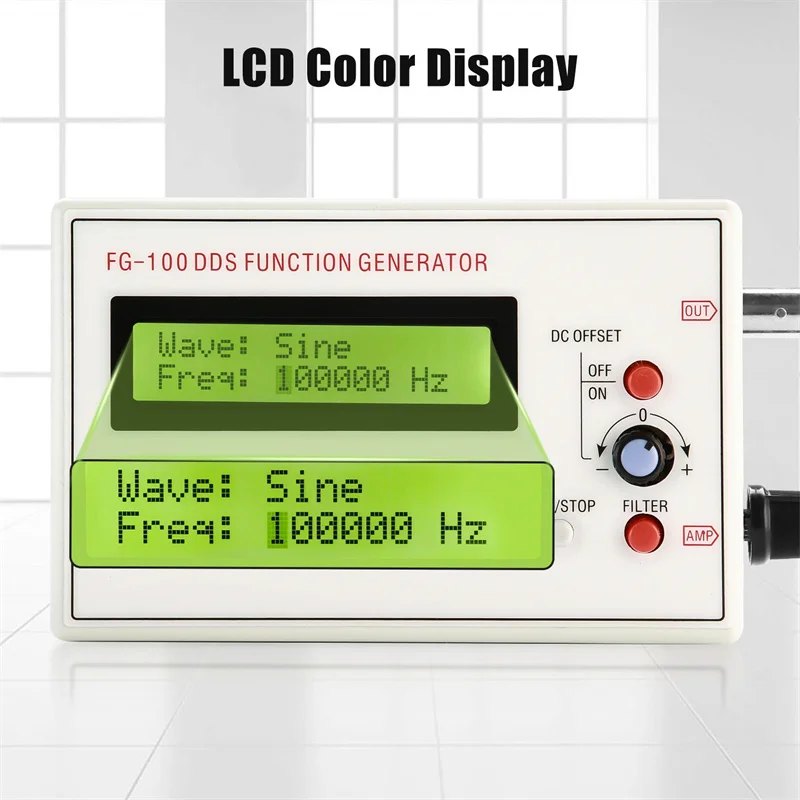

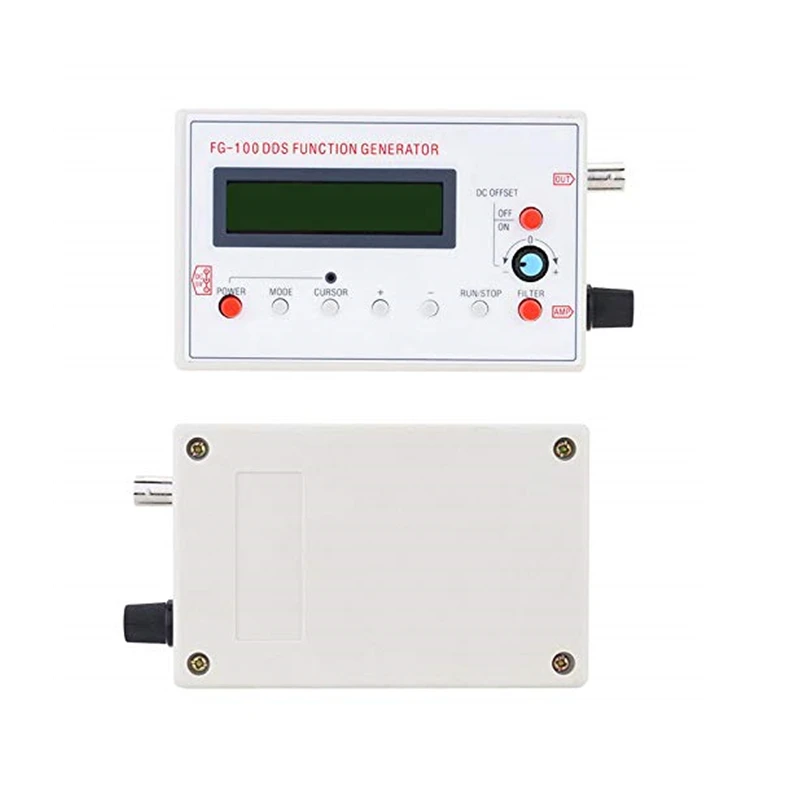

Параметры DDS генератор сигналов Sinewave 1 Гц ~ 500 кГц генераторы с ЖК-дисплеем

Особенности:

1.FG-100 DDS функциональный генератор-генератор низкочастотного сигнала.
2. Это небольшой размер, полная функция, простота в эксплуатации и портативность. Его источником питания может быть адаптер переменного/постоянного тока или литиевая батарея.3. Работает с осциллографом, его можно использовать для устранения неполадок электронной цепи, характеристики частотного отклика аудиоусилителя или измерения импульсного отклика.

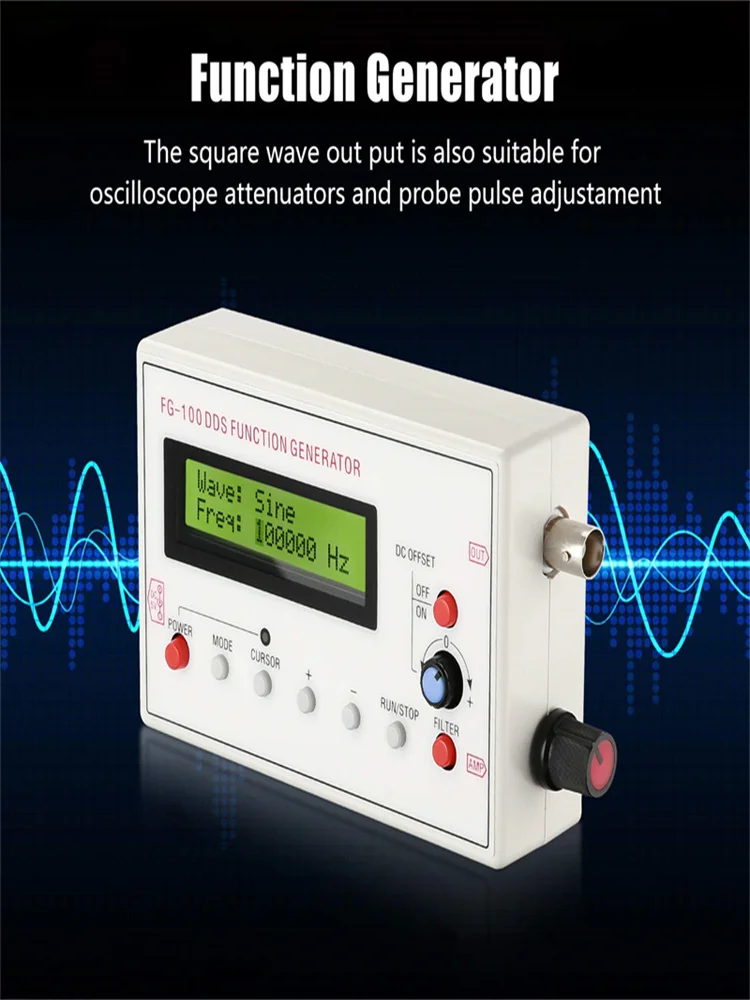

4. Из-за отличной точности DSS и стабильности частоты, он также может быть использован для калибровки коэффициента времени развертки для осциллографов. Вы также можете использовать его квадратную волну для калибровки вашего аттенюатора осциллографа или регулировки зонда осциллографа5. Есть фильтр (может быть открыт и закрыт), чтобы удовлетворить выход синусоидальной волны и импульсной волны.Техническая поддержка: Уважаемые клиенты, когда вы получили ваш товар, но вы также не знаете, как он работает, пожалуйста, свяжитесь со мной, спасибо за сотрудничество!

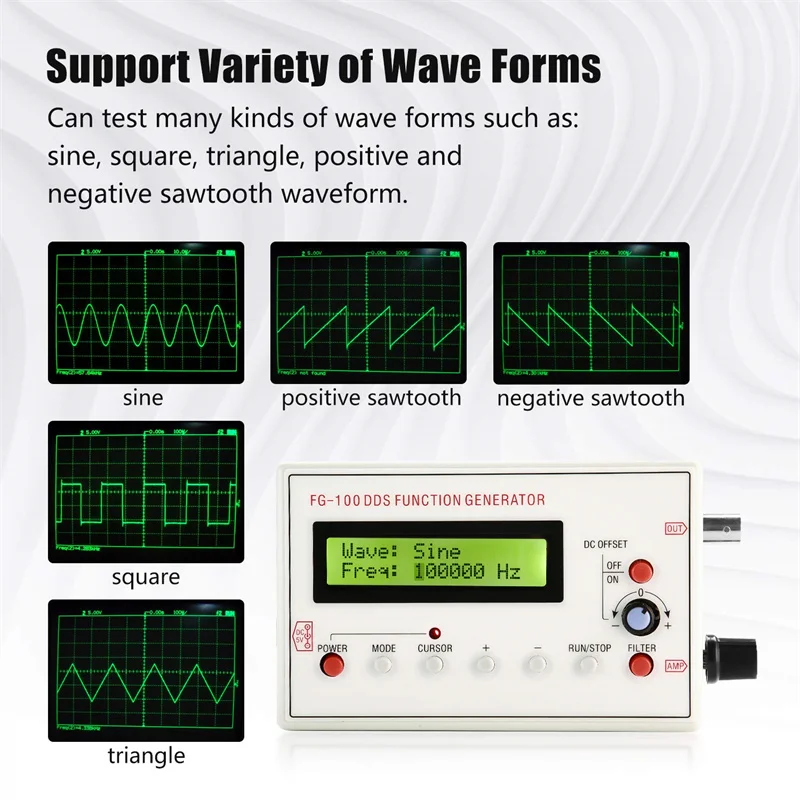

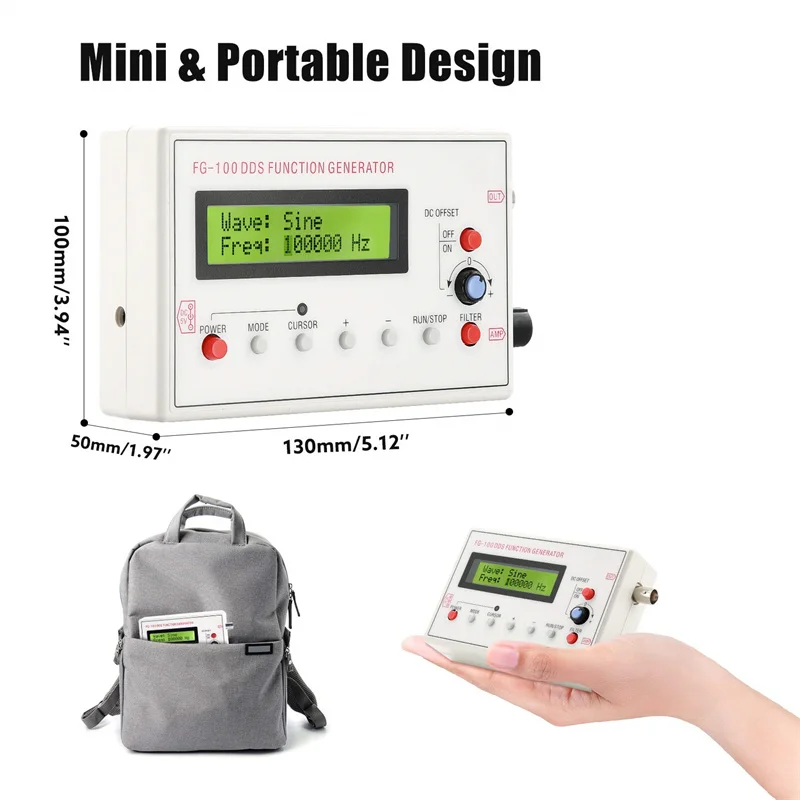

Характеристики:1. Частотный диапазон: Sinewave 1 Гц ~ 500 кГц (величина плоская до 200 кГц, выше 200 кГц, величина может падать по мере увеличения частоты), другие формы сигнала 1 Гц-20 кГц с хорошим фазовым шумом и небольшими искажениями, если вы не заботитесь о фазовом шуме и искажении, он может выводить полный частотный диапазон.2. Минимальный шаг частоты: 1 Гц3. Форма выходного сигнала: Синусоидальная волна, квадратная волна, треугольная волна, передняя волна пилообразного типа, обратная волна пилозуба.4. Синеволновые искажения: 1% (частота <1 кГц); 0.5% (частота> = 1 кГц).5. Максимальная выходная Амплитуда: +/-10 в6. Выходное сопротивление: 50 Ом7. Смещение постоянного тока: максимум +/-10 В, может быть отключен.8. Внутренний фильтр: для sinewave или pulse, можно включить/выключить.9. Источник питания: DC3.5-10V. 5V переменного тока/постоянного тока для адаптера переменного тока или 3,7 рекомендуется литиевая батарея.10. Характеристики выходного порта: bnc.11. Все параметры настройки могут быть сохранены.12. Размеры: 140x80x27мм.13. Вес (включая аксессуары): около 220 г.
Диапазон выходной частоты:Синусоидальная волна: 1 Гц-500 кГц (эффективный диапазон)Квадратная волна: 1 Гц-20 кГц (эффективный диапазон)Треугольная волна: 1 Гц-20 кГц (эффективный диапазон)Пандус: 1 Гц-20 кГц (эффективный диапазон)

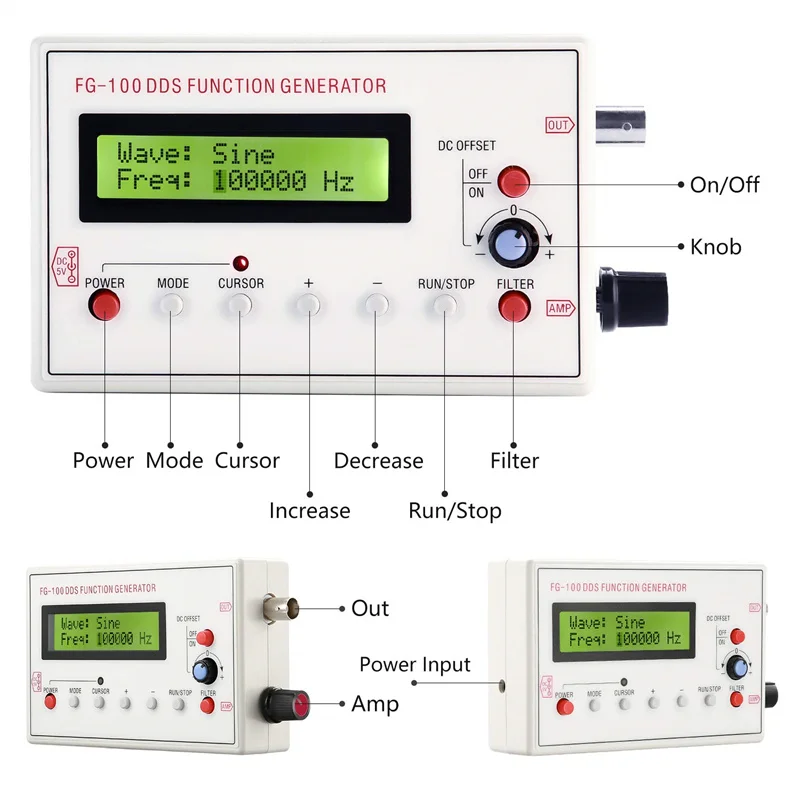

Описание ключа:Режим: кнопка переключения сигналовКурсор: установленная клавиша курсораЗапуск/остановка: старт до выходного сигнала+: Частота плюс-: Снижение частотыОфсетная Настройка формы волны офсетнаяАмпер модуляции амплитуды формы волны

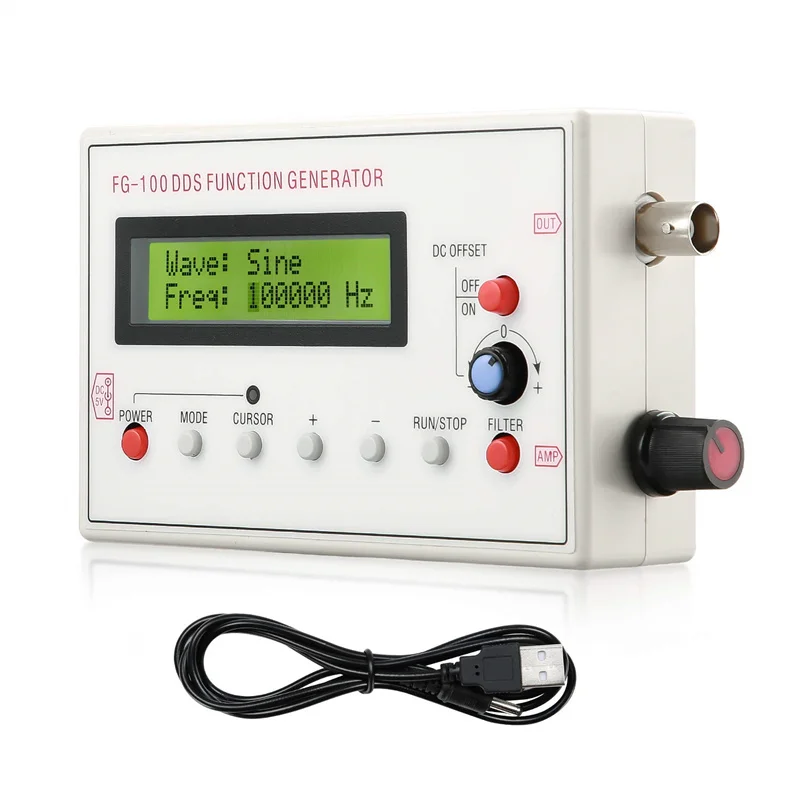

Посылка:1 x FG-100 DDS генератор сигналов1 х usb-кабель для адаптера питания

Примечание:Светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
