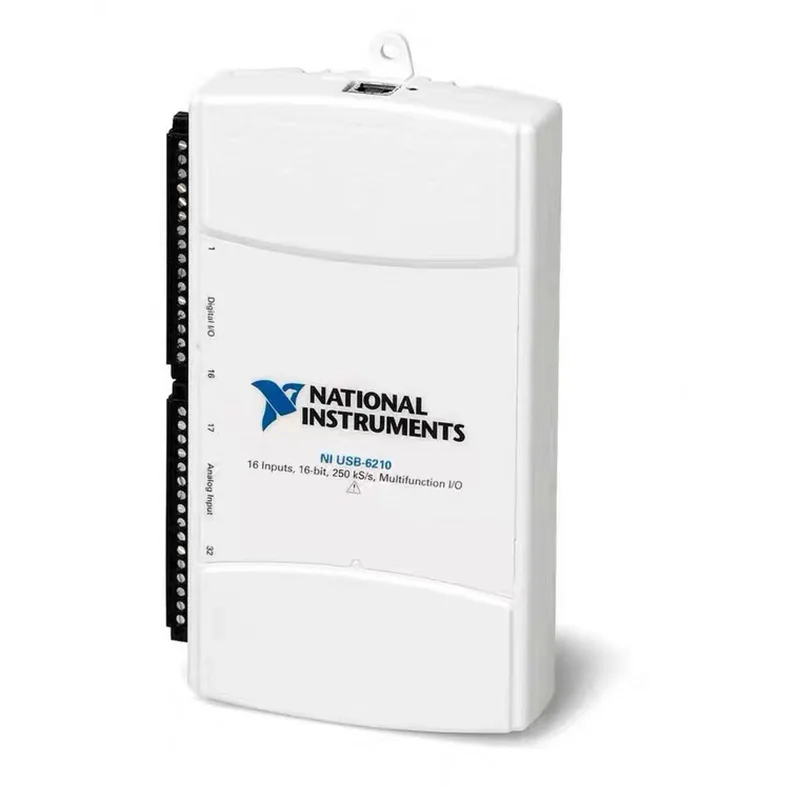

Ni USB-6210 шина питания 779675-01 16 бит 250 kS/s USB многофункциональная карта сбора данных DAQ |

Ni USB-6210 шина питания 779675-01 16 бит 250 kS/s USB многофункциональная карта сбора данных DAQ |

16 аналоговых входов (16 бит, 250 Кс/с)

4 цифровых входного сигнала; 4 цифровых данных; Два 32-битные счетчики

Обеспечить гибкое мобильное USB питание автобуса; Встроенный сигнал подключения

Подключи и играй USB для автоматического обнаружения и конфигурации

Совместим с измерительной студией LabVIEW, LabWindows/CVI и viental Studio.NET

Программное обеспечение драйвера NI-DAQmx и интерактивное программное обеспечение записи данных NI LabVIEW SignalExpress

NI USB-6210-это многофункциональный DAQ модуль с питанием от шины USB серии M, который может поддерживать высокую точность даже при высокой частоте дискретизации. Модуль обеспечивает 16 аналоговых входов; 250 kS/s одноканальная частота дискретизации; 4 цифровых входной линии; 4 цифровых выходных линии; каждый канал обладает 4 программируемых входных диапазонов (± 0,2 V-± 10 V); Цифровой триггер; 2 Счетчики/таймеры.

NI USB-6210 специально разработан для мобильных приложений или приложений с ограниченным пространством. Его установка plug-and-play минимизирует конфигурацию и время установки, и его можно напрямую подключить к винтовым клеммам, тем самым уменьшая затраты и упрощая сигнальные соединения. Источник питания USB bus устраняет необходимость использования дополнительных внешних источников питания.

Модуль также имеет новую технологию потока данных сигнала NI, которая реализует двунаправленный высокоскоростной поток данных, аналогичный DMA на шине USB. Для получения дополнительной информации о потоке данных сигнала NI, пожалуйста, нажмите на панель ресурсов.

Программное обеспечение

Драйвер NI-DAQmx и программное обеспечение для измерения обеспечивают простую и удобную в использовании конфигурацию и интерфейс программирования, DAQ Assistant и другие функции могут помочь пользователям сократить время разработки. Просмотрите панель ресурсов, чтобы узнать больше о программном обеспечении драйвера или загрузить драйвер. Устройства серии NI M не совместимы с традиционными драйверами NI-DAQ (Legacy).

Каждое устройство сбора данных серии M включает в себя копию NI LabVIEW SignalExpress, позволяющую быстро приобретать, анализировать и отображать данные без программирования. В дополнение к LabVIEW SignalExpress, устройства сбора данных серии M также совместимы со следующими версиями программного обеспечения для приложений NI (или выше)-LabVIEW 7,1, LabWindows™/CVI 7.x, или Measure Studio 7.x. Устройства сбора данных серии NI M также совместимы с визуальной студией. NET, C/C + + и viary Basic 6.

Обзор

Продукт

USB-6210

Серия товаров

Многофункциональный DAQ

Тип автобуса

USB

Номер продукта

780103-01 , 779675-01

Операционная система/объект

Linux , Mac OS , Windows

DAQ семейство продуктов

Серия M

Тип измерения

Напряжение

Тип изоляции

Нет

Соответствие директиве RoHS

Да

Источник питания USB

Источник питания автобуса

Аналоговый вход

Количество каналов

16 , 8

Одинарный канал

16

Дифференциальный канал

8

Разрешение

16 бит

Частота дискретизации

250 Кс/с

Максимальное аналоговое входное напряжение

10 в

Максимальный диапазон напряжения

-10 В-10 в

Точность максимального диапазона напряжения

2,69 мВ

Чувствительность к максимальному диапазону напряжения

91,6 мкВ

Минимальный диапазон напряжения

-200 мВ-200 мВ

Точность минимального диапазона напряжения

0,088 мВ

Чувствительность минимального диапазона напряжения

4,8 μV

Количество диапазонов

4

Одновременная выборка

Нет

Бортовое хранилище

4095 образцов

Аналоговый выход

Количество каналов

0

Цифровой ввод/вывод

Двусторонний канал

0

Только входной канал

4

Только выходной канал

4

Сроки

Программное обеспечение

Логический уровень

TTL

Входной ток

Ток утечки, ток источника

Выходной ток

Ток утечки, ток источника

Программируемый входной фильтр

Нет

Поддержка программируемого режима включения питания?

Да

Возможность одноканального токового привода

16 мА

Общая емкость токового привода

50 мА

Таймер Watchdog

Нет

Поддержка рукопожатия I/O?

Нет

Поддержка режима I/O?

Нет

Максимальный входной диапазон

0 V-5,25 V

Максимальный выходной диапазон

0 V-3,8 V

Счетчик/таймер

Количество счетчиков/таймеров

2

Буферная операция

Да

Кратковременное подавление импульсных помех

Да

Синхронизация GPS

Нет

Максимальный диапазон

0 V-5,25 V

Максимальная частота источника сигнала

80 МГц

Импульсная генерация

Да

Разрешение

32 бит

Стабильность временной базы

50 ppm

Логический уровень

TTL

Физические стандарты

Длина

16,9 см

Ширина

9,4 см

Высокая

3,1 см

Разъем ввода/вывода

Винтовой терминал

Синхронизация/Запуск/Синхронизация

Триггер

Цифровой
