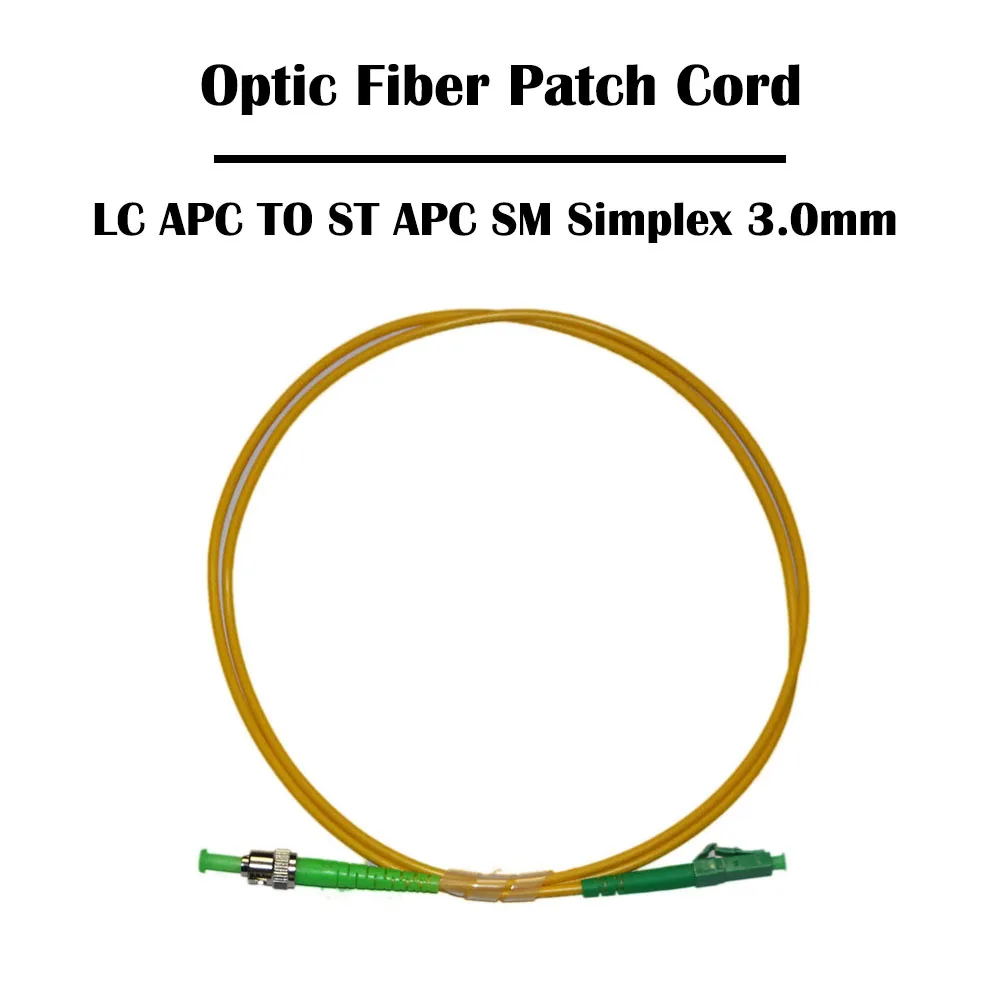

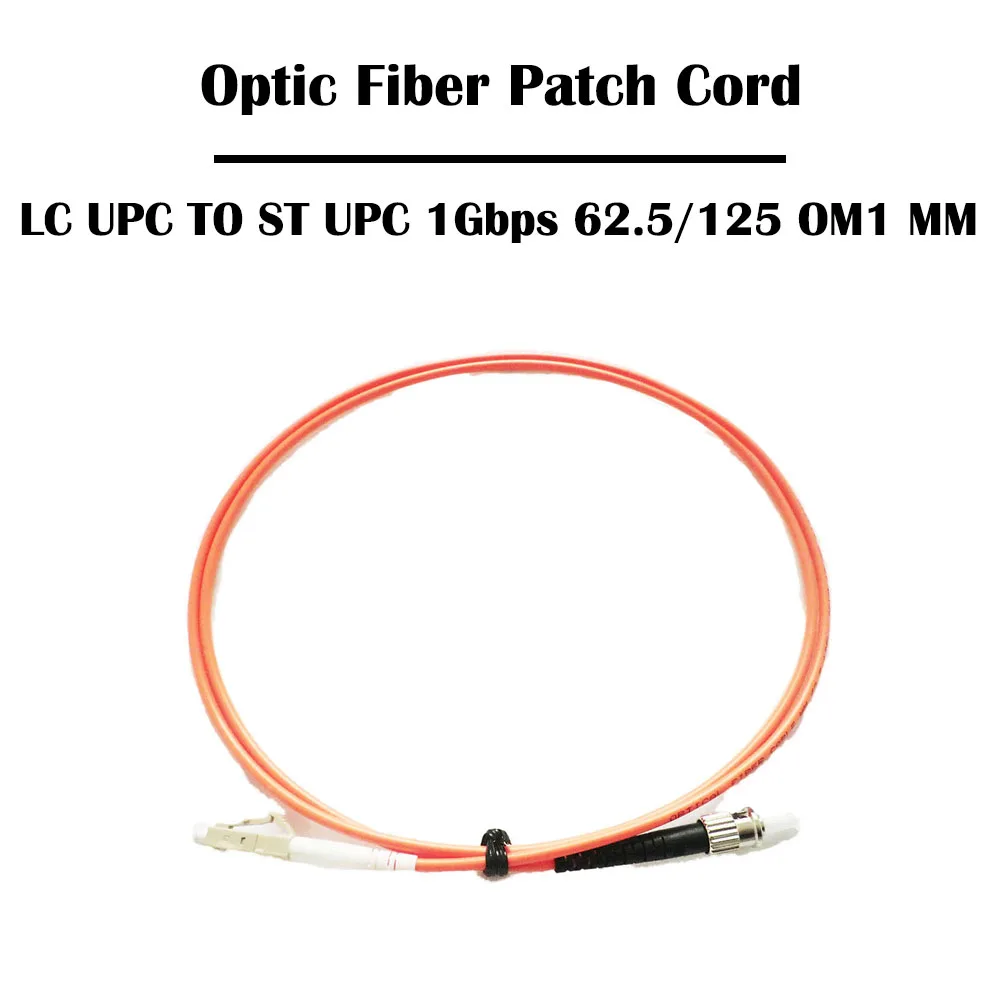

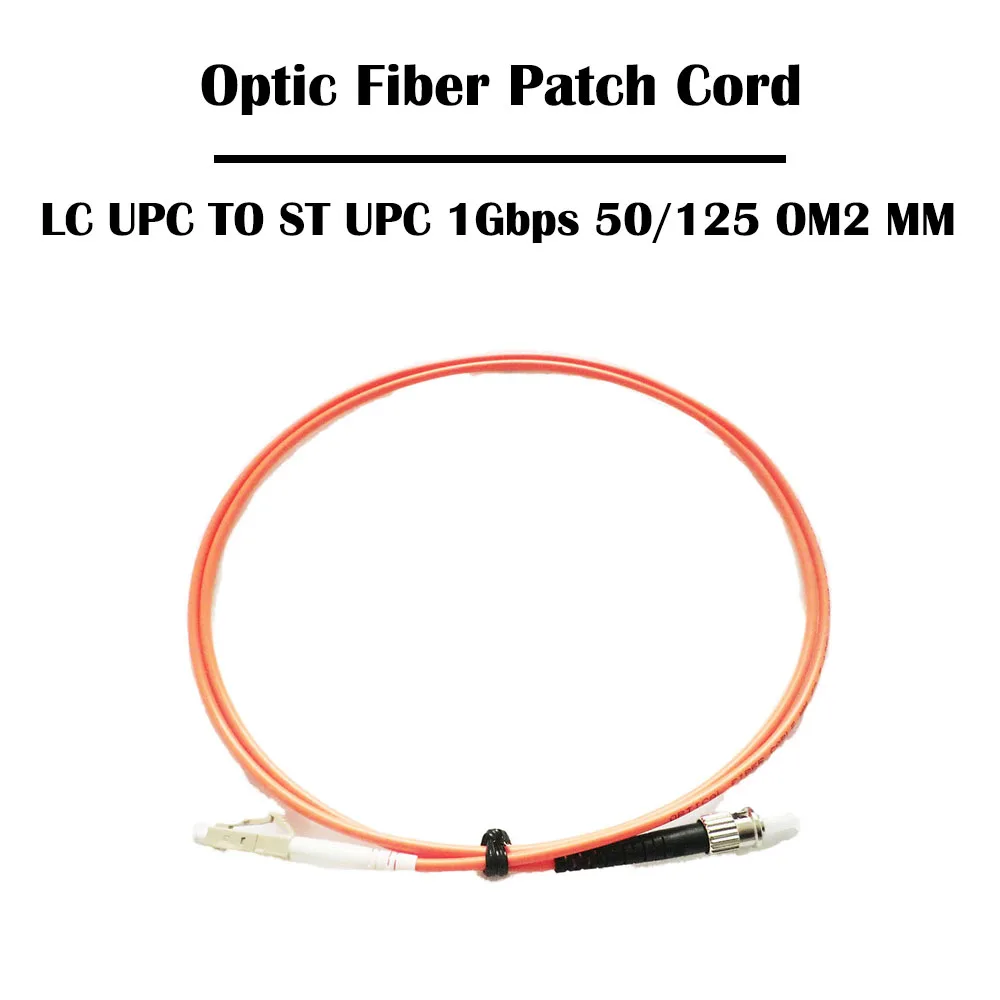

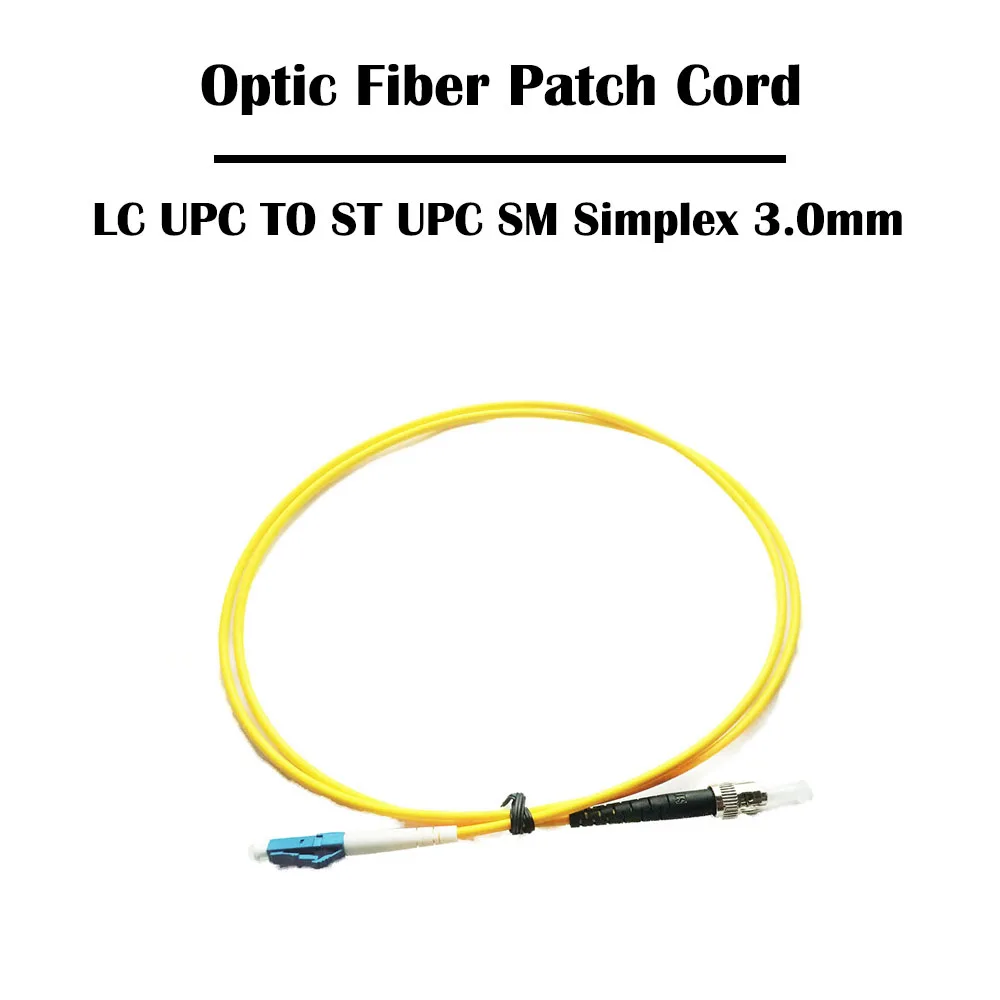

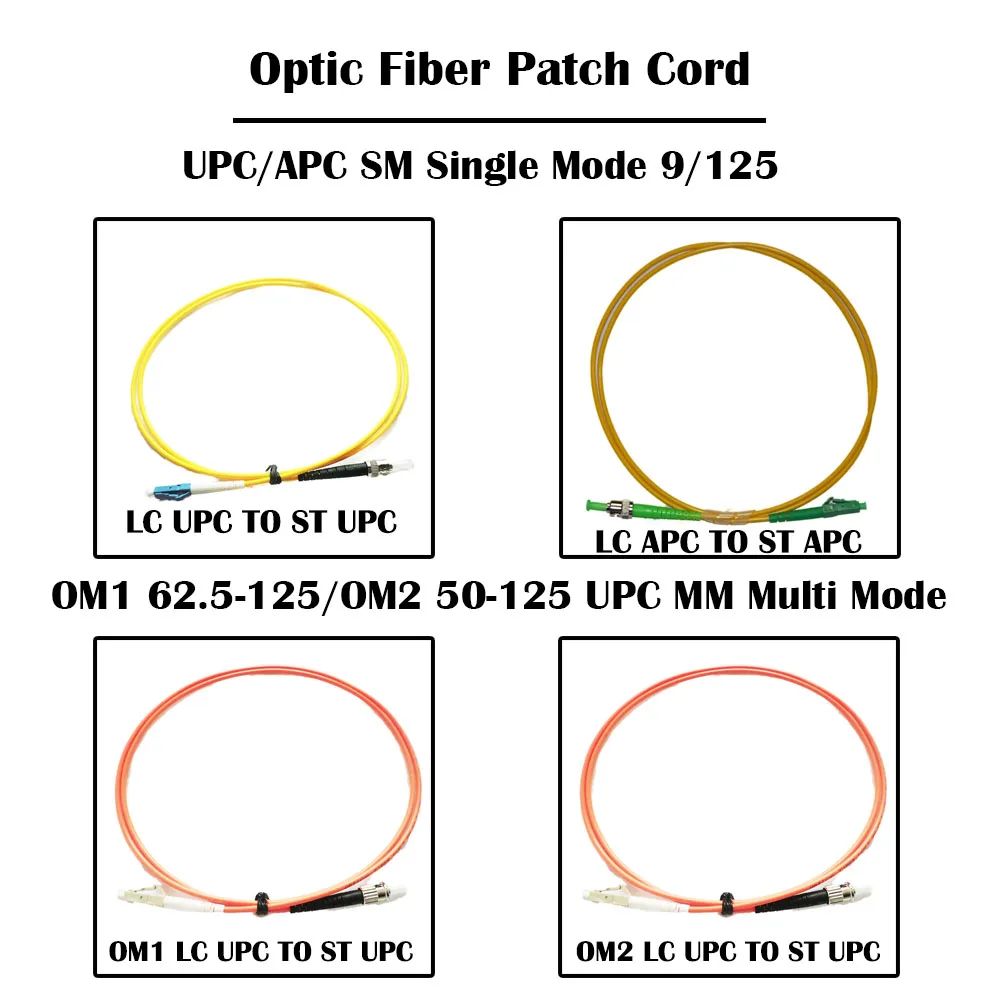

Оптоволоконный патч-корд LC TO ST 15 метров UPC/APC Φ Simplex 3 0 мм Ethernet-сеть FTTH |

Оптоволоконный патч-корд LC TO ST 15 метров UPC/APC Φ Simplex 3 0 мм Ethernet-сеть FTTH |

Волоконный патч-корд и свиной хвост

Волоконно-оптический патч-корд заключается в том, что оба конца оптического кабеля оснащены соединителем для реализации активного подключения оптической связи.

И свиной хвост из оптического волокна заключается в том, что только один конец кабеля с разъемом.

В многомодовом волокне диаметр центрального сердечника составляет 50 мкм ~ 65 мкм. И диаметр одномодового волоконного сердечника составляет от 8 до 10 мкм. Центральный сердечник окружен стеклянным конвертом с более низким показателем преломления, чем ядро, чтобы держать Оптическое волокно в центре. Снаружи пластиковая куртка для защиты конверта.

Особенности

1. Низкая потеря вставки;

2. Хорошая повторяемость;

3. Большая потеря возврата;

4. Хорошая производительность между вилками;

5. Хорошая стабильность температуры;

6. Высокая производительность при растяжении.

Технические параметры

Товар

Условия тестирования

SM одиночный режим

Мм Мульти режим

Характеристика оптического волокна

Потеря вставки

UPC

SM:1310 нм/1550 нм мм: 850нм/1300нм

≤ 0,2 дБ

≤ 0,3 дБ

APC

1310 нм/1550 нм

≤ 0,3 дБ

Потеря возврата

UPC

SM:1310 нм/1550 нм мм: 850нм/1300нм

≥ 55 дБ

≥ 35 дБ

APC

1310 нм/1550 нм

≥ 65 дБ

Механические характеристики

Испытание на удар

1,8 метра в высоту 8 раз

<0,1 дБ

<0,1 дБ

Испытание на вибрацию

10-60 Гц, 1 ммПолная амплитуда

<0,1 дБ

<0,1 дБ

Время отключения

Более чем в 1000 раз

<0,1 дБ

<0,1 дБ

Прочность на растяжение

> 100N

<0,1 дБ

<0,1 дБ

Повторяемость

≤ 0,2 дБ

≤ 0,2 дБ

Взаимозаменяемость

≤ 0,2 дБ

≤ 0,2 дБ

Температура

-40 °C ~ 85 °C

Применение

1. Волоконно-оптическая система связи

2. Волоконно-Оптическая сеть доступа

3. Передача данных из оптического волокна

4. Волокно CATV

5. Локальная сеть (LAN)

6. Испытательное Оборудование

7. Волоконно-оптический датчик
