III. Метод использования: Калибровка напряжения: модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, если силовой трансформатор модуля не заменяется, нет необходимости повторять. Конечно, когда вы чувствуете, что напряжение дисплея неправильное, и его можно откалибровать. Ниже приведены напряжения сети, которые не калибруются и отображаются во время работы
Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует, чтобы внешний радиатор рассеивал тепло. Мощность управляющей нагрузки модуля зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить трансформатор микроволновой печи, BAT100 (100A) может переносить два трансформатора микроволновой печи, а рекомендованный для трансформатора петли-100a.
Меры предосторожности для использования: Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого до верхнего, чтобы избежать повреждения сварочного пера. Причина и устранение неисправностей, электропитание не соответствует фактическому напряжению электричества: Калибровка повторного напряжения.

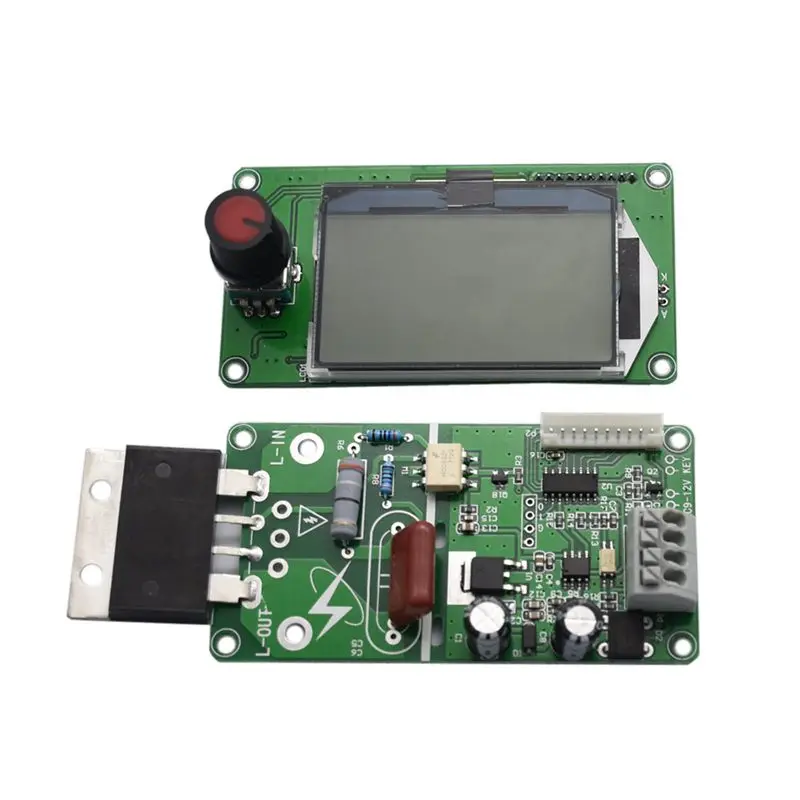

Припой не является безопасным или паянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов. Может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключите любой набор времени триггера, вы можете изменить двойной пульс на один импульсный триггер. Основная панель и панель управления дисплея разделены, И внешний корпус может быть гибко собран.
С компенсацией напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, эффективное нагревание сварки соответствует параметрам сварки, и место сварки является равномерным.
DIY или простая аккумуляторная машина для точечной сварки.
Сварка одного аккумулятора или аккумулятора.
Многогрупповые данные 12864 визуальный дисплей, интуитивно понятная работа, удобная, настройка параметров одного кодировщика может сделать работу простой и быстрой.
С функцией подсчета заварки 0-9999, с 5 групп параметров хранения образцов, может храниться даже при выключенном электрическом заряде, количество wleding можно увидеть одним взглядом.
Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл-20 мс, например, интервальное значение 50, это интервал 1 секунды.) регулируется. Прочность сварки 30%-99% регулируется.
Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).
9-12 В переменного тока вход питания (с использованием трансформаторов переменного тока, других, таких как постоянный ток, может привести к сбою в обнаружении при нулевом пересечении, не может срабатывать.)
Цвет: зеленый
Материал: металл + Поликарбонат
Посылка:

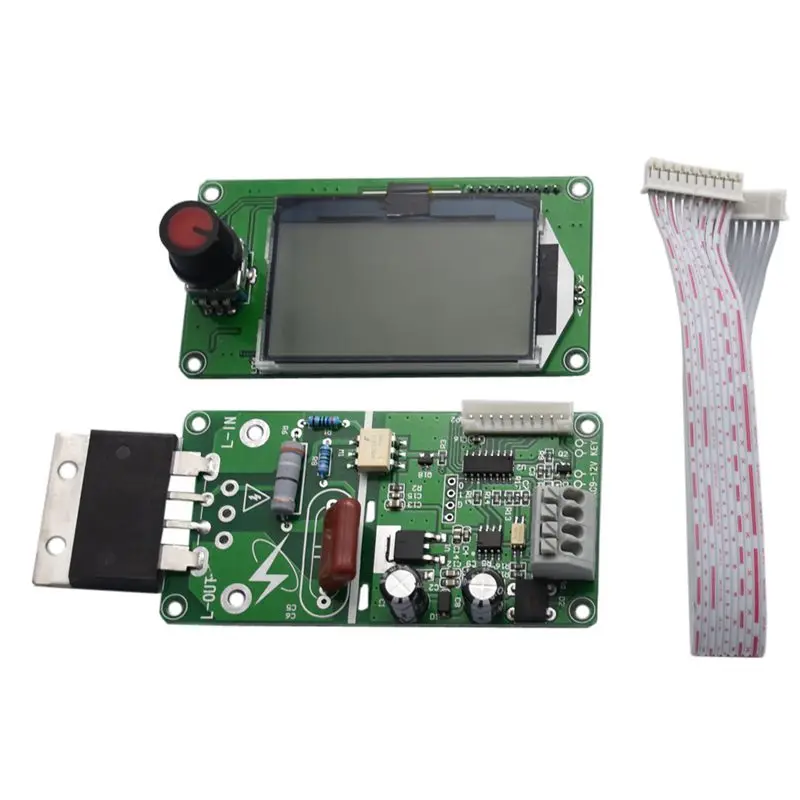

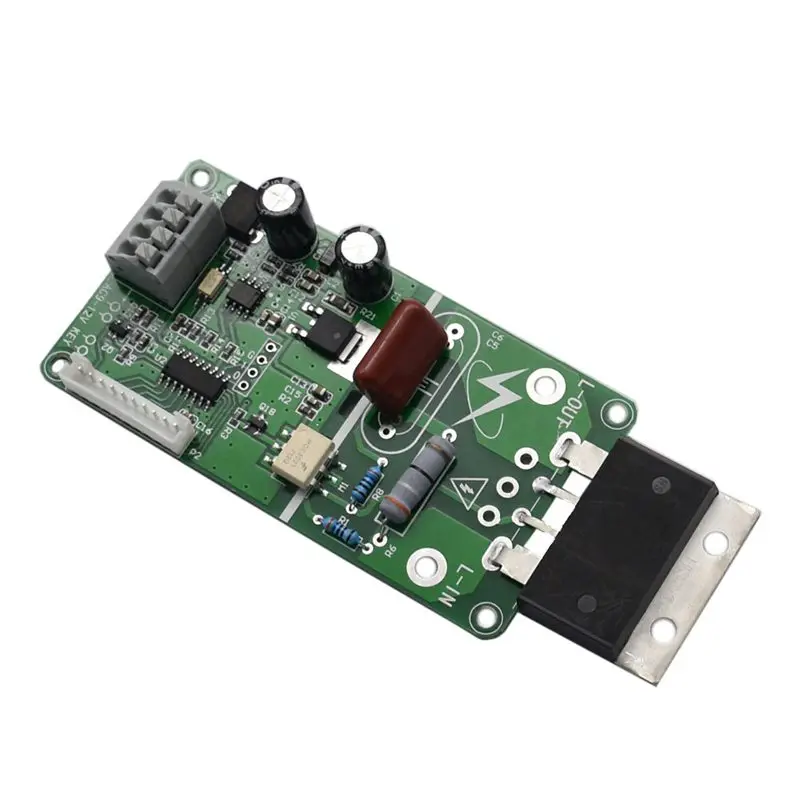

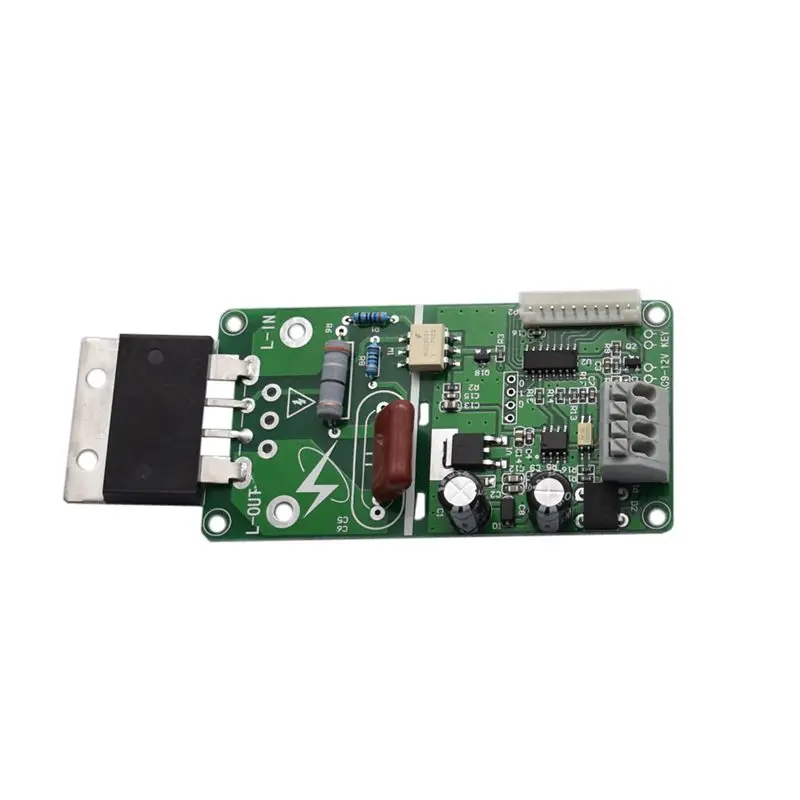

1 * основная плата

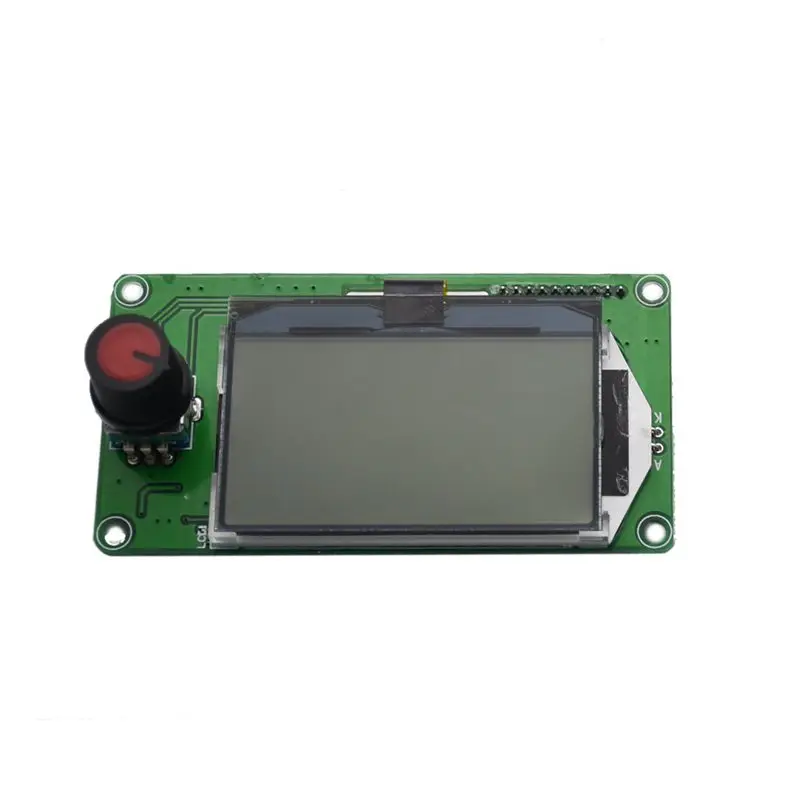

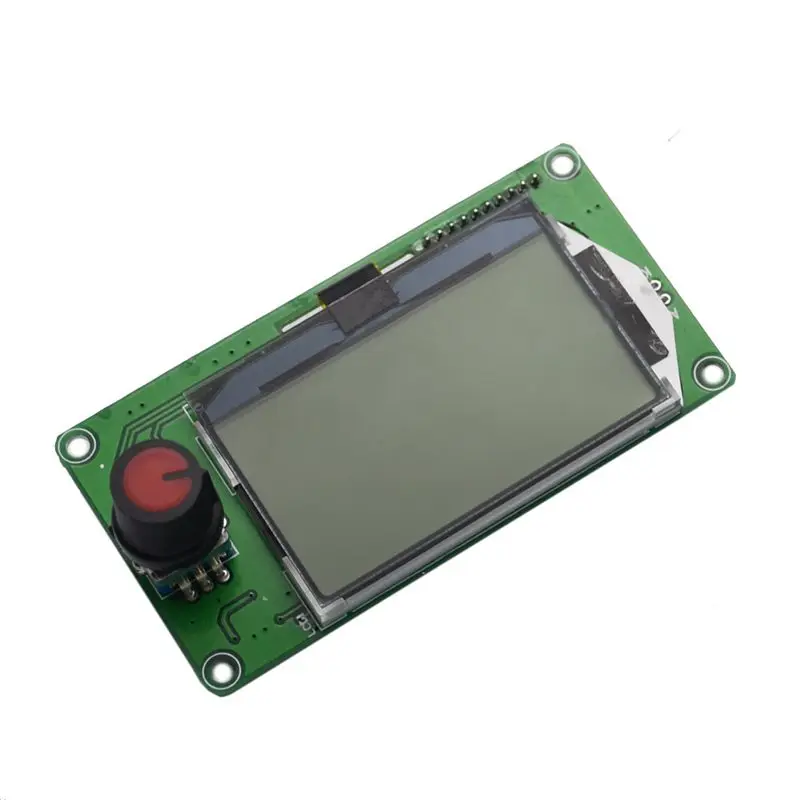

1 * панель дисплея

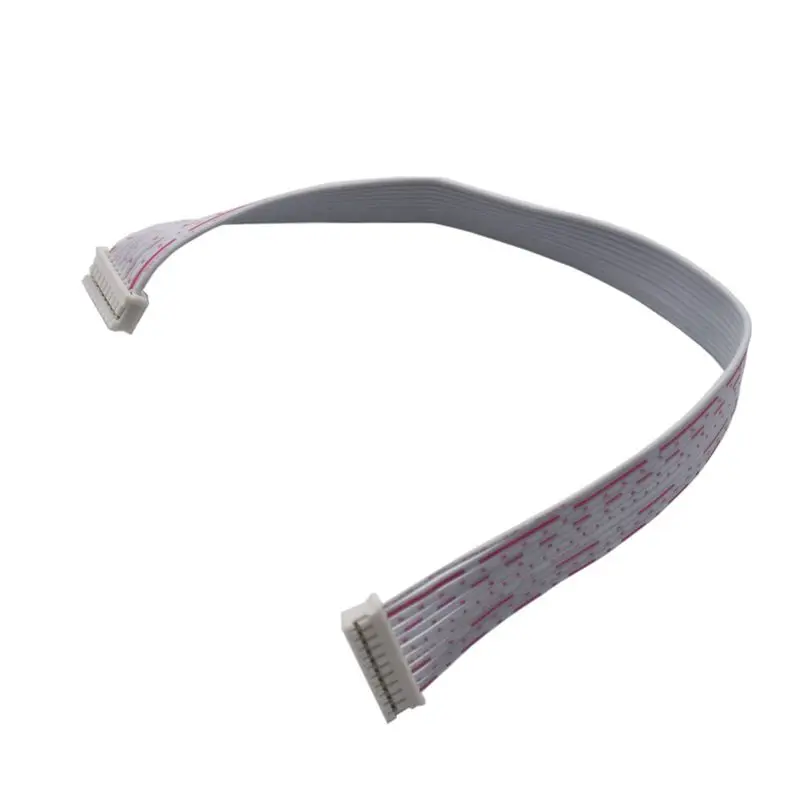

1 * кабель
Только вышеуказанная посылка, другие товары не включены.
