FNIRSI-1014D цифровой осциллограф 2 в 1 двухканальный входной генератор сигналов 100 МГц

[Relateproductdetail/]

2 в 1 2 канала 7 дюймов TFT ЖК-дисплей цифровой осциллограф 1GSa/s частота дискретизации 100 МГц Аналоговый пропускная способность генератор сигналов
Характеристика:
1. Встроенный генератор сигналов DDS, поддержка 12 видов функционального сигнала.
2. Функция захвата выходного сигнала, которая может хранить до 1000 сигналов захвата.
3. Целевой Высокоинтеллектуальный алгоритм декодирования, кодирование бесконечно.
4. Интеллектуальная функция защиты от ожогов, 1X Выдерживает напряжение до 400 В.
5. С аналоговой пропускной способностью 100 МГц * 2 и частотой дискретизации @ 1GSa/s (1X = 5 МГц, 10X = 100 МГц).

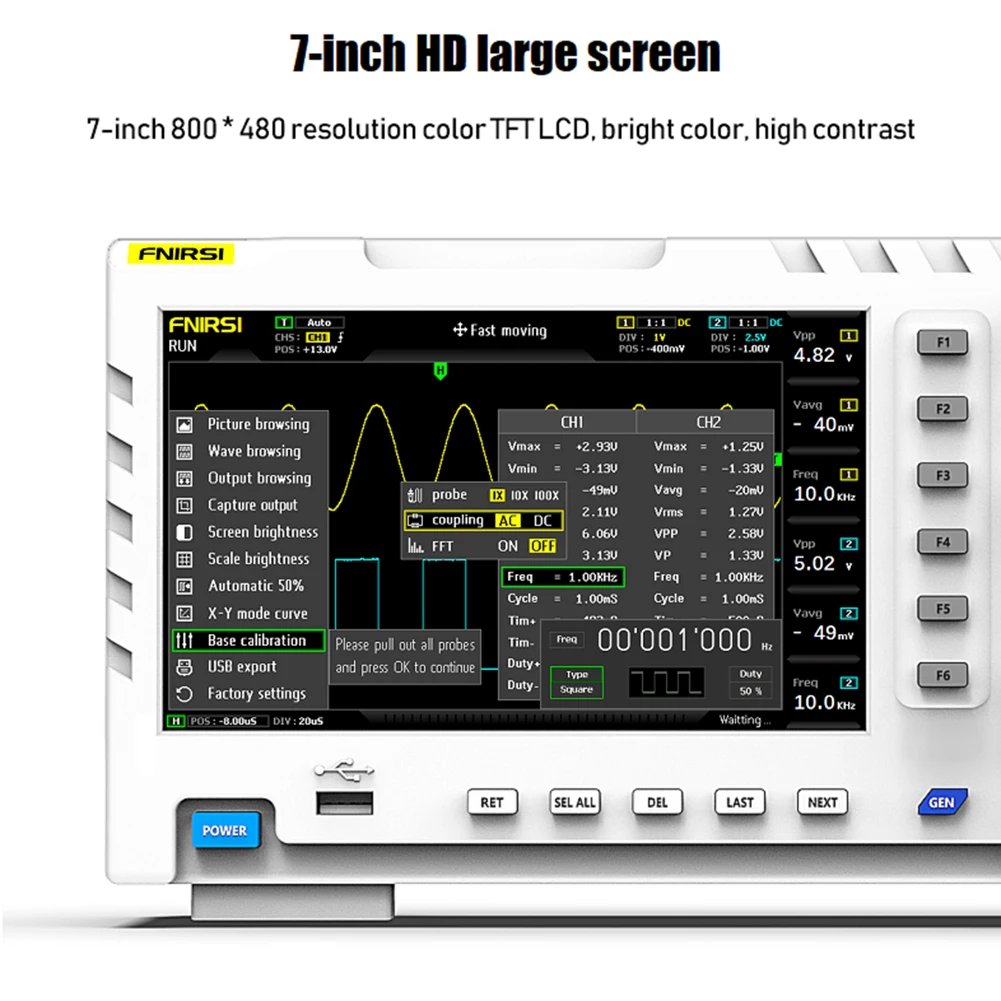

6. Полностью подходит для 7 дюймов 800*480 цветной TFT ЖК-дисплей с яркими цветами и высокой контрастностью.
7. Диапазон высокого измерения напряжения: 1X может измерять 0-40 В, 10X может измерять 0-400 В, 100X может измерять 0-4000 в.
8. До 12 параметров измерения: VPP, VP, Vmax, Vmin, Vavg, Vrms, частые, Duty +, Duty-, Time +, Time-, Period.
9. Функция измерения курсора: удобно вручную измерять период, частоту и напряжение.
10. Полная функция запуска (одиночный, нормальный, автоматический)
11. В любое время дисплей формы волны (Функция паузы) заморожен.
12. Оснащен высокой эффективностью одной кнопкой автоматической передачи.
13. Одна кнопка хранения сигналов и функция скриншота.
14. Встроенная память объемом 1 ГБ позволяет хранить до 1000 скриншотов + 1000 наборов данных волноводной формы.
15. Мощный Графический менеджер поддерживает просмотр эскизов, просмотр, Детальный просмотр, поворот страницы, удаление и масштабирование формы волны, масштабирование, перемещение и т. Д.
16. Оснащен интерфейсом USB, который может быть подключен к компьютеру, чтобы поделиться скриншотами с компьютером, что удобно для вторичного анализа.
17. Функция графического дисплея Lissajous может использоваться для определения амплитуды, частоты и фазового контраста двух групп сигналов.
18. Функция отображения FFT, может анализировать Спектральные характеристики сигнала.
19. Технология сжатия памяти, экран обновления формы волны не мерцает.
20. С функцией регулировки яркости экрана и функцией регулировки яркости фоновой сетки, также легко носить с собой.

Спецификация:
1: аналоговая полоса пропускания: 100 МГц * 2
2: Количество каналов: 2 канала
3: Максимальная частота дискретизации в реальном времени: 1GSa/s
4: вертикальная чувствительность: 50 мВ/див-500 В/Див
5: Горизонтальный диапазон времени: 50S/div - 10NS/div
6: Максимальное испытательное напряжение: 40 В (1 зонд), 400 В (10 зондов)
7: Глубина хранения: 240 кбит
8: Входное сопротивление: 1MΩ
9: ADC точность: 8 бит
10: Режим соединения: AC/DC
11: режим запуска: одиночный, нормальный, автоматический
12: кромка триггера: подъемная кромка/опускающаяся кромка
13: внешний триггер напряжение: 0-40 в
14: Дисплей: 7 дюймов-800*480
16: порт расширения: экспорт изображений USB

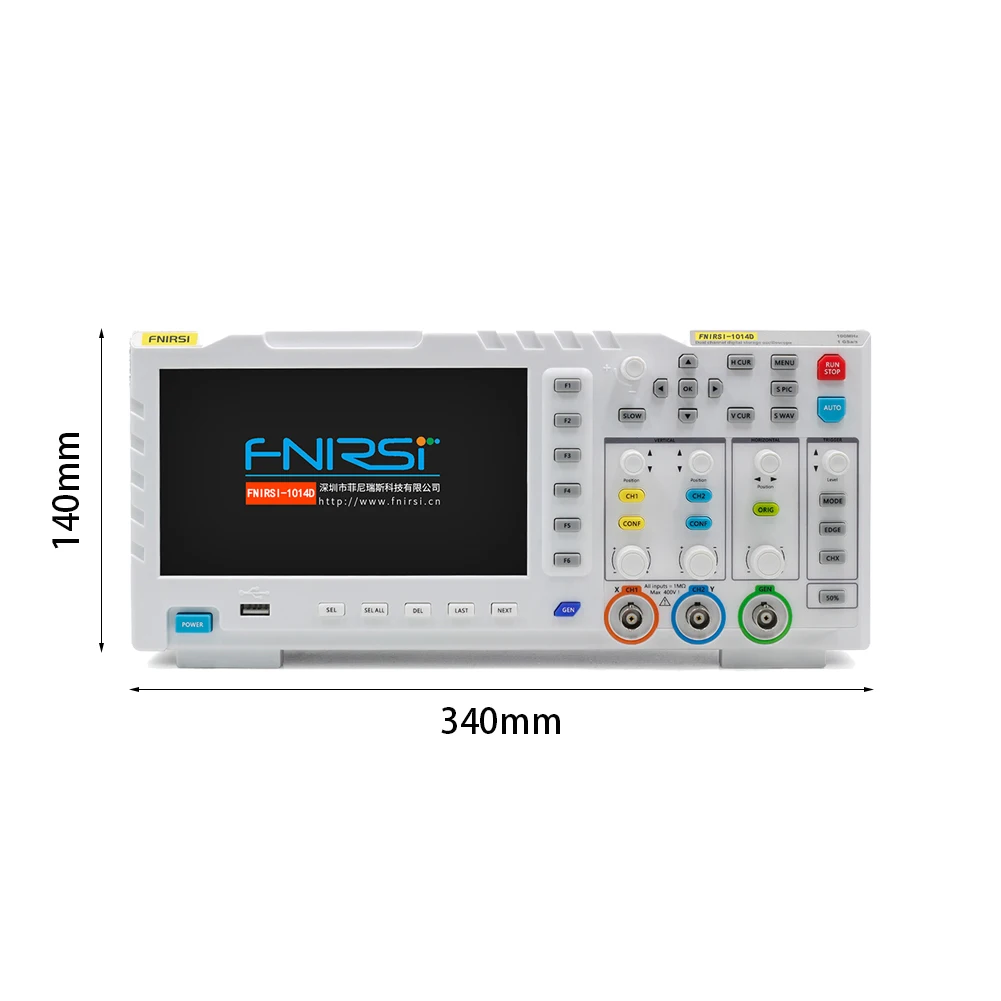

18: Размеры: 340x140x7 0 мм/13.39x5.851x2.76in
19: Вес: 1,5 кг

Введение:
Это два в одном осциллографе и генератор сигналов. Он имеет комплексные функции и высокую практичность.
Это экономичный двухканальный Настольный осциллограф для индустрии технического обслуживания и НИОКР. Осциллограф имеет частоту дискретизации в реальном времени 1GSa / s и аналоговую пропускную способность 100 МГц * 2;
Полная функция запуска (однократное/нормальное/автоматическое), как для периодического аналогового сигнала, так и для aperiodic цифрового сигнала может быть использован свободно;
Встроенный генератор сигналов DDS и оригинальный в отрасли выходной сигнал (@ 2.5vpp), все шаги частоты сигнала-1 Гц, поддержка 14 видов стандартного функционального сигнала и настраиваемый сигнал, Измельчение выходного устройства захватывает часть или всю часть сложных сигналов, измеренных осциллографом как выходной сигнал генератора сигнала, который может хранить до 1000 индивидуальных сигналов отключения;
Встроенный модуль защиты от высокого напряжения может выдерживать Непрерывное напряжение до 400 В, не беспокоясь о ДТП при сжигании осциллографа, вызванном тем, что датчик не перемещается на 10x шестерню.
Встроенный объем памяти 1 Гб, может хранить до 1000 фотографий с экрана + 1000 групп данных волноводной формы, процесс хранения прост и быстр, сохранение текущей формы волны всего одним щелчком мыши, нет громоздких подсказок и выбора, чтобы сохранить текущие данные, очень удобно.

Примечание:
В связи с различиями мониторов и эффектами освещения реальный цвет товара может немного отличаться от цвета на фотографиях. Спасибо!
Возможны отклонения в 1-2 см вследствие измерений вручную.

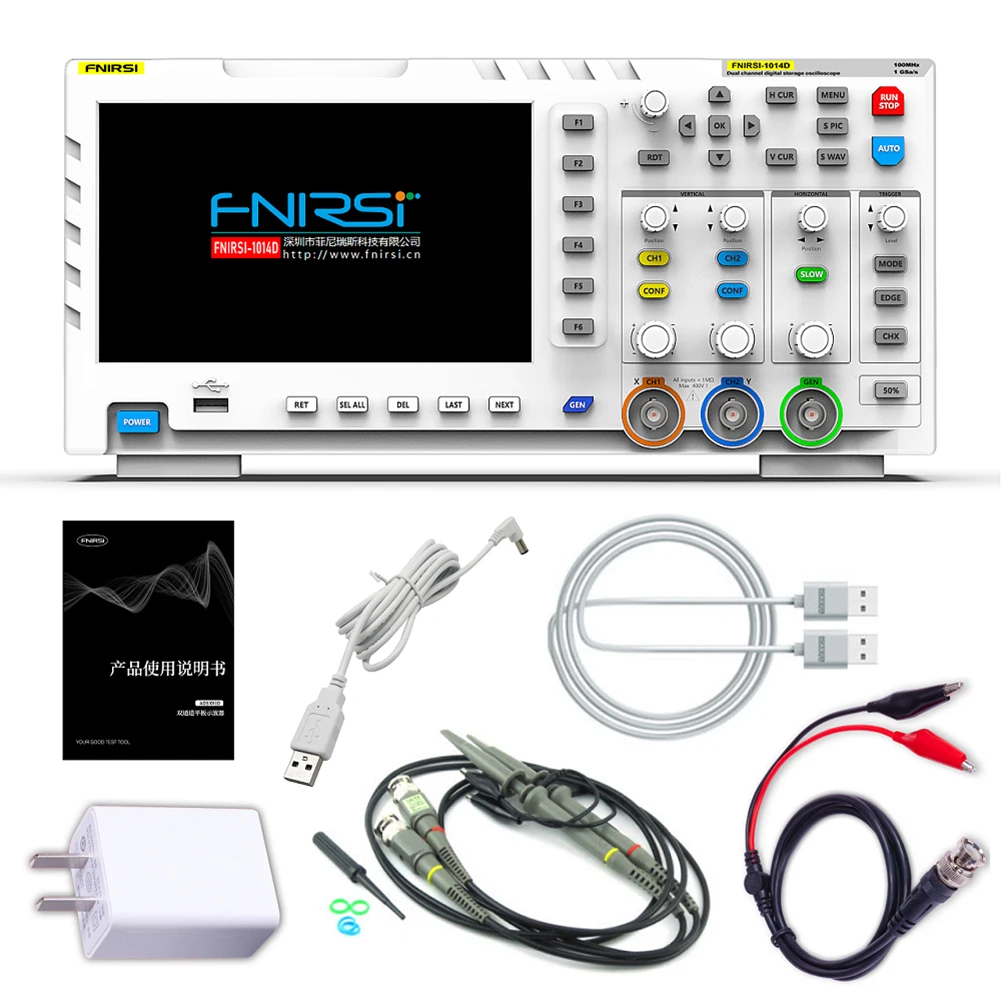

1 хост осциллографа
2 X подходящих зонда 100 МГц (1X и 10X)
1 X крокодил
1X5V 2A адаптер питания
1 х USB кабель для передачи данных
Руководство пользователя (на английском языке)-1 шт.
