2022 Новейший Блок питания для JTAG работает для программиста ECU J2534 коробка устройства для вспышки ECU с полным адаптером

Описание:

Он совместим в автоматическом режиме с загрузочными программами, которые используют:

BOOT-OEM12, 12 pin OBD-II;

L-LINE, 15 pin OBD-II.

Инструмент имеет встроенные ограничительные резисторы тока на следующих сигнальных линиях:

Сброс-510 Ω;

BOOT - 510 Ω;

CNF1 - 220 Ω.

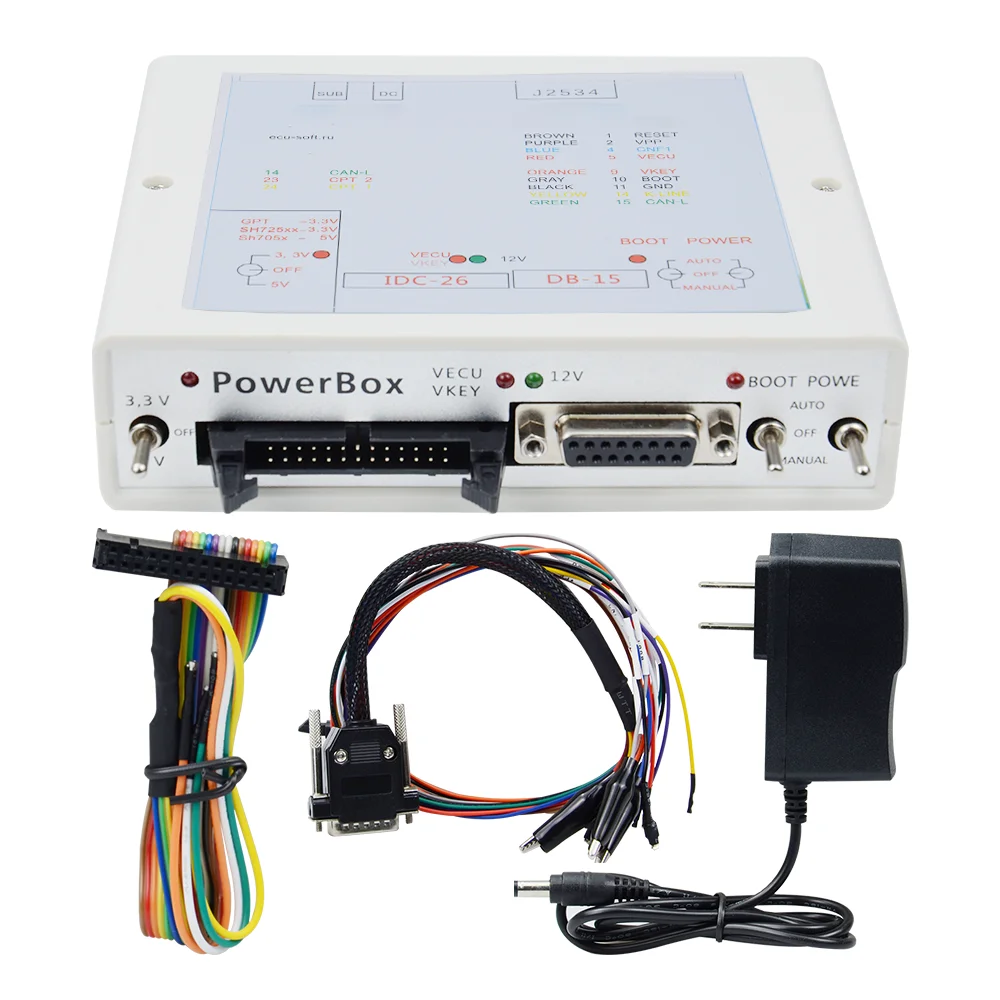

Освещение:

Светодиодный около 5V/3,3 V переключатель показывает 5V или 3,3 V напряжения питания.

VECU, VKEY светодиодный индикатор напряжения VECU и VKEY.

Светодиодный индикатор 12 В указывает на напряжение питания.

Светодиодный индикатор загрузки указывает напряжение на выходе CNF1 (светодиодный индикатор работает как на входе, так и на выходе).

Элементы управления:

Инструмент имеет3 переключателяДля работы в различных режимах.

Мощность:

Мощность
Контроль. Инструмент имеет три режима питания в ECU: выключено
Позволяет удалить все сигналы питания и управления из IDC-26 и DB-15
Разъемы; Поставка с инструкцией питания для VECU и VKEY терминалов и
Контроль выходов в зависимости от выбранной тактики; Автоматический, автоматический
Управление, в этом режиме питание контролируется программой загрузки с
L-линейный сигнал (15 pin OBD-II).

Ботинки:

Одновременный
Контроль загрузки, сброса и CNF1 сигналов (3,3 V): Выкл, позволяет снимать
Все сигналы управления от DB-15 соединителя; Ручной тянет сброс и загрузку
Сигнал минус, и CNF1 до + 3,3 В; Авто, автоматическое управление, в этом
Режим загрузки, сброса и сигналы CNF1 одновременно контролируются
Программа загрузки (12 pin OBD-II, OEM12).

GPT:

Dor
Для Renesas и для Tricore с GPT CPU. Необходимо использовать 5 В
Во время работы с SH705x Процессоры, и в других случаях 3,3 V заключается в том, чтобы быть б/у.

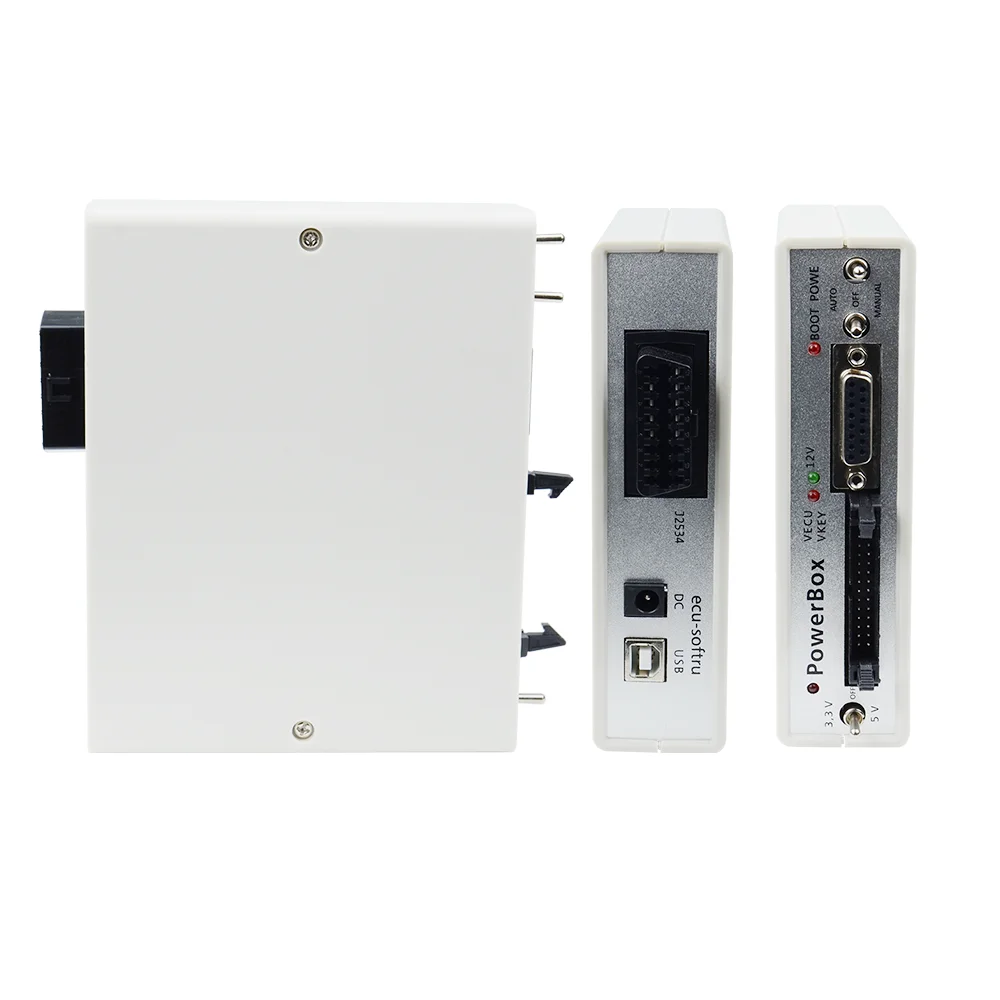

Инструмент оснащен многофункциональными соединителями, которые позволяют установить соединения гибко:

USB:

Предназначен для подключения к компьютеру. Он должен быть подключен, когда Встроенный USB - UART конвертер включен;

DC:

Разработан
Для питания встроенной цепи, а также подключенного ЭБУ. Это
Рекомендуется использовать только качественные устройства с выходным напряжением 12 В. В то время как
Чтение пароля, когда невозможно в транспортном средстве, необходимо
Обратите внимание, что высоковольтные преобразователи в ECUs потребляют довольно высокий ток при
Запуск, который может вызвать защитный механизм или даже привести к
Повреждение блока питания;

J2534 (OBD-II-F):

Предназначен для подключения одноименного интерфейса к OBD-II;

DB-15:

Предназначен для подключения к основному разъему ECU. Рекомендуется использовать кабели 14P600KT02, 14P600KT03 или аналогичные кабели;

IDC-26:

Разработан
Для подключения непосредственно к плате ECU или через адаптер к
Специальная головка. Рекомендуется использовать кабель 14P600KT06 или аналогичный
Один для Tricore GPT.

Рекомендуется использовать программное обеспечение Flash Development Toolkit для мигания для процессоров Renesas.

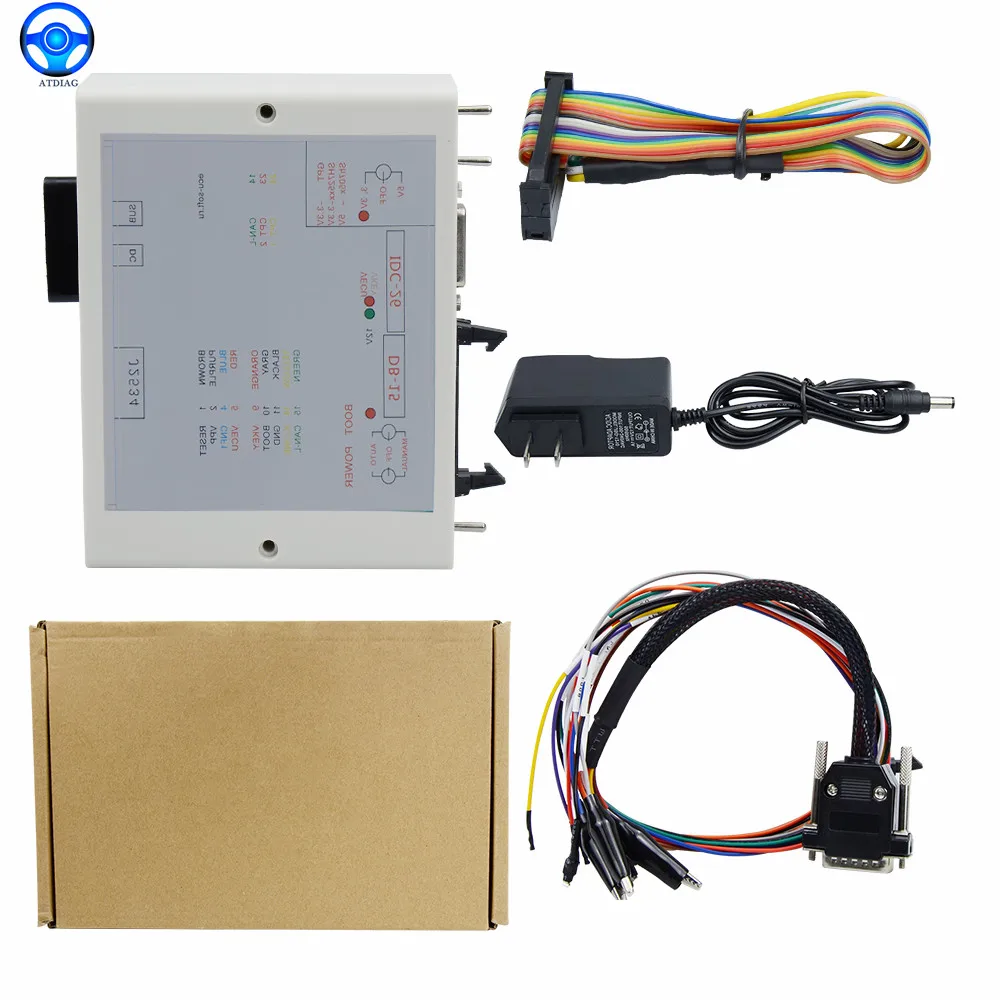

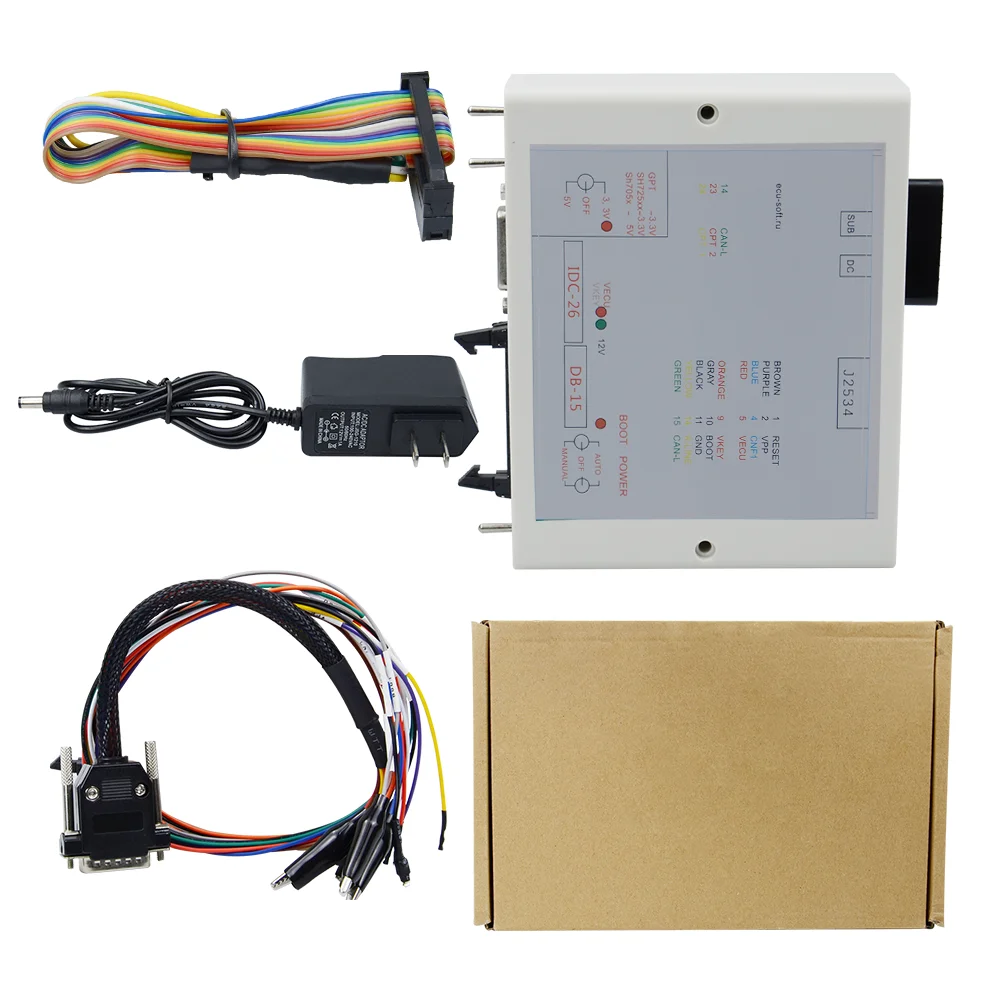

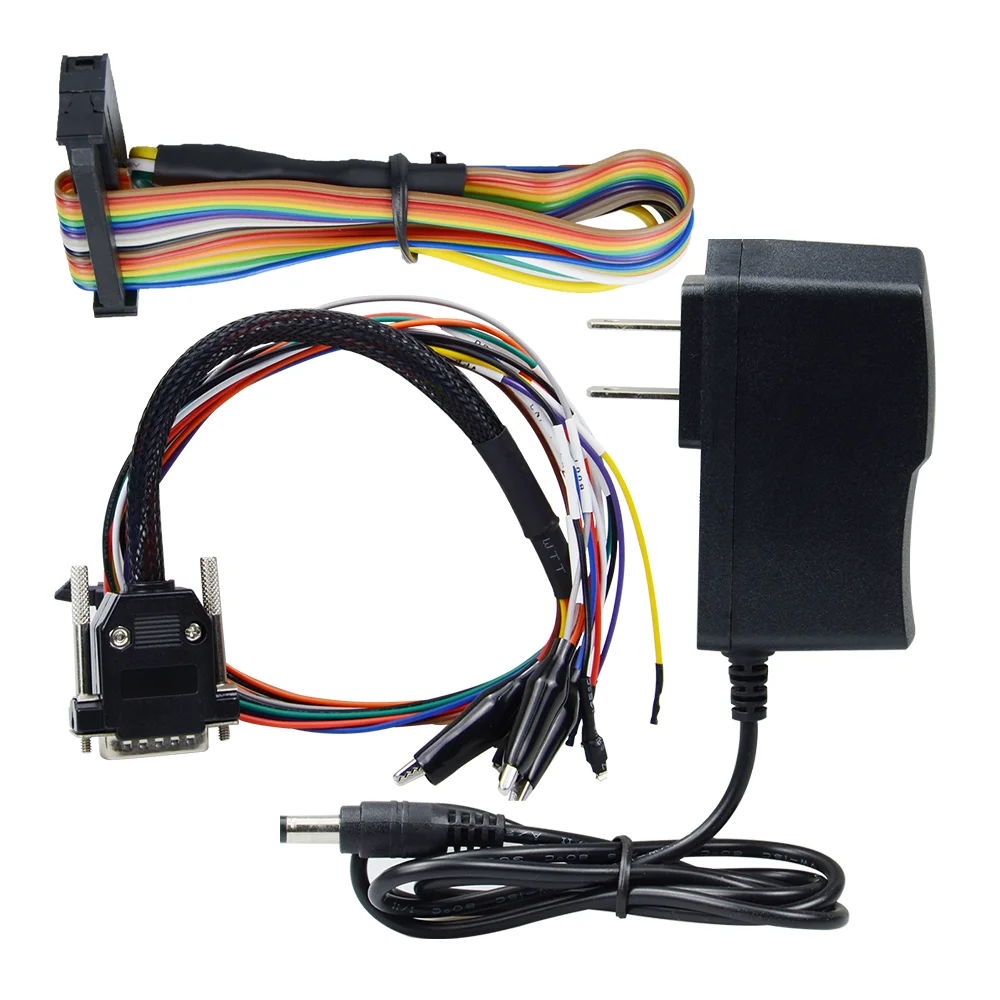

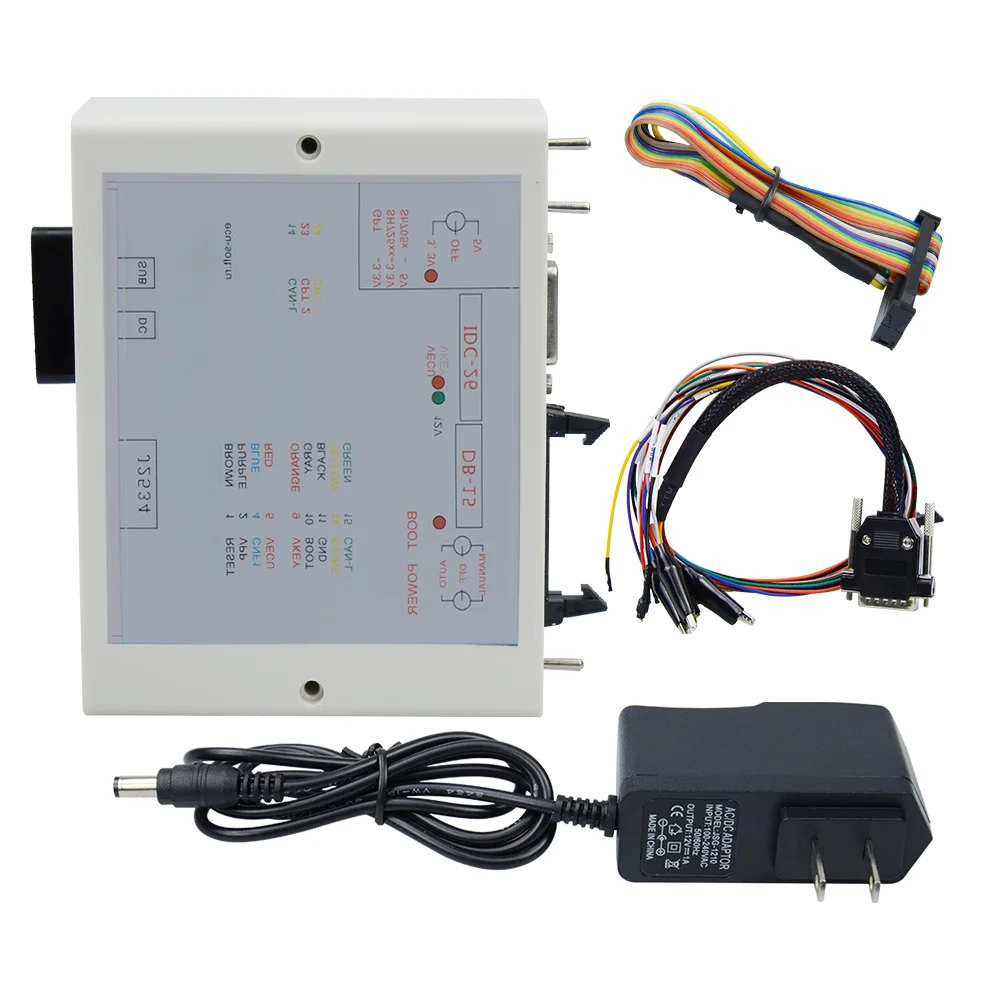

Посылка:

1 x PowerBox

1 x Цветовая схема провода

ЦВЕТНОЙ кабель GPT-1 шт.

1 x штепсельная вилка зарядного устройства
