Raspberry pi e3generation Raspberry pi 3B/2B

В настоящее время поддерживает raspberry pie3 не так много систем, OSMC/KODIIt-один из немногих людей, которые поддерживают raspberry pie3Multimedia system, приглашаем скачать тест!

\
\

OsmcOfficial raspberry pie3edition: ссылка:Http://pan.baidu.com/s/1o7axsmuПароль: ghqu

\
\

OsmcRaspberry pie3Small белая версия: ссылка:Http://pan.baidu.com/s/1jHdntEAПароль: xnk6

\
\

\
\

Http://ukonline2000.com/?p=602

\
\

Версия xbmckxiaobai не должна быть настроена на автоматическую Совместимость со всеми звуковыми картами в нашем магазине, адрес загрузки (2 карты выше):

\
\

Ссылка:Http://pan.baidu.com/s/1dD8dU2PПароль: emjq

\
\

\
\

Http://ukonline2000.com/?p=522

\
\

Пожалуйста, используйте следующие версии:

Xiaobai может видеть это, для удобства everyonevolumio, мы сделали onevolumioSystem файл изображения, уже настроенный, и может напрямую сотрудничать с нашим инфракрасным пультом дистанционного управления для реализации инфракрасного управления (приостановить, играть, остановите его, Предыдущая песня, последняя песня, громкость плюс, низкая громкость)

\
\

Поддержка raspberry pie2B/B + ofvolumio 1,55 Xiaobai аналоговая версия sound cardDAC + предоставьте адрес для скачивания (4 gahead карта): с инфракрасной функцией

\
\

Ссылка:Http://pan.baidu.com/s/1jGgk84mПароль: fo9g

\
\

Постоянно обновляет различные приложения тяжелого веса расширительной доски!

\
\

2014.12.15

\
\

Принять «QQmusic» и «Cool dog music» push-музыку и Интернет-радио toVolumio:

Адрес учебника:Http://ukonline2000.com/?p=500

1. Уже может поддерживать функцию involumioThe инфракрасного дистанционного управления используется в системе!

Эффект дистанционного управления:Http://v.youku.com/v_show/id_XNzI2MDQ5ODI0.html

Адрес учебника:Http://ukonline2000.com/?p=339

Адрес дистанционного управления:Http://item.taobao.com/item.htm?id=19810305083

2. Уже доступен usbinterfacedlcdscreen displayvolumioinformation, удобный для воспроизведения всех видов коробок, простой в использовании, без оккупантов, и красивый и щедрый, обновите yourHIFI оснастить его!

\
\

Обучающие материалы и адрес эффектов:Http://ukonline2000.com/?p=358

\
\

3. Недавно addedDLNAandairplayercourse, это позволяет легко воспроизводить музыку и радиостанции на ваш мобильный телефон без проводов, конечно:Http://ukonline2000.com/?p=375

\
\

4. Новый Android Мобильный клиент, несколько может управляться разделительная плата расширения (multiplicelumio)

\
\

Ссылка:Http://pan.baidu.com/s/17yHjwПароль: 4trd

\
\

5.Raspberry pieHIFI DACExpansion boardRaspi XBMCMultimedia CenterDACCustomized versionV1.0release

\
\

Http://ukonline2000.com/?p=413

\
\

Предисловие:
\
Ранее запустил raspberry pie BofDACsound card, получил поддержку всех. Недавно raspberry pie официально запустил Новый raspberry pie B +, новый raspberry pie B + Can provide4individualUSBInterface и обеспечивает более эффективное управление питанием, что делает его более подходящим для использования в качестве медиаплеера, но поскольку официальное лицо не предоставляет интерфейс i2sinterface, Сделайте новый raspberry pie в useI2SEncountered препятствиями, когда, с нашими усилиями и улучшением, Теперь мы можем купить новый raspberry pieB + обычное использование onI2SInterfacedDACYes, и нет необходимости сваривать anythingP5The розетка сломана, plus4individualusbинтерфейс и отличное управление питанием, HIFIPlayers, мы, наконец, можем получить удовольствие......

\
\

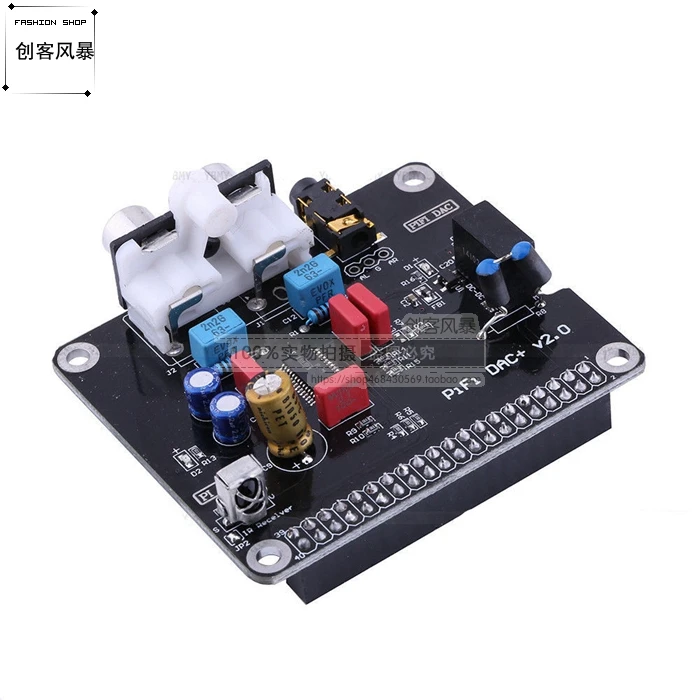

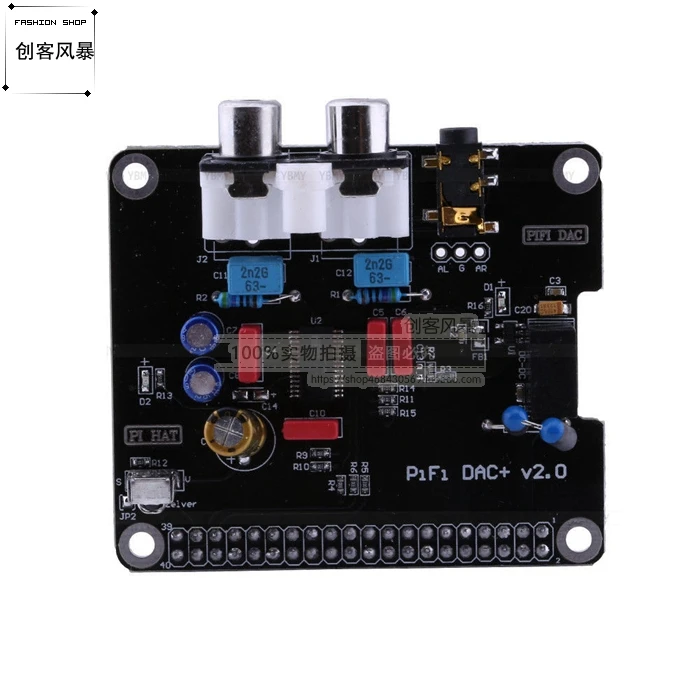

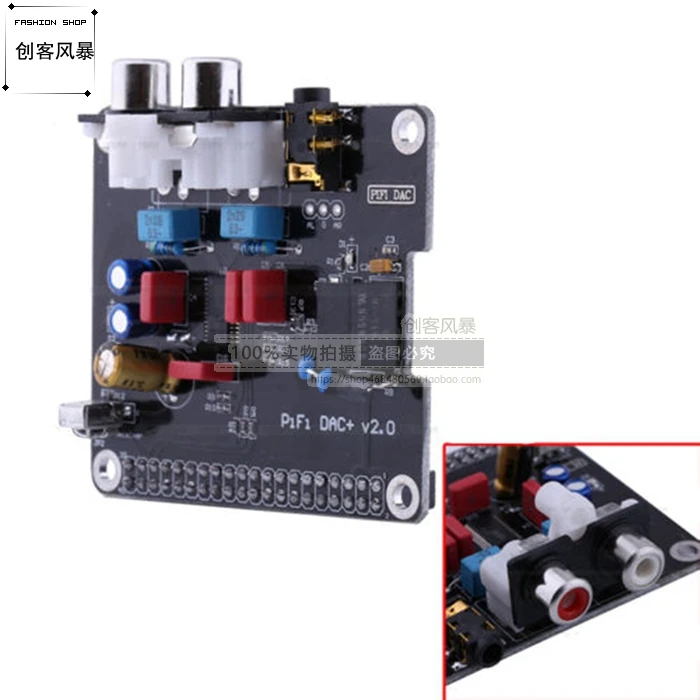

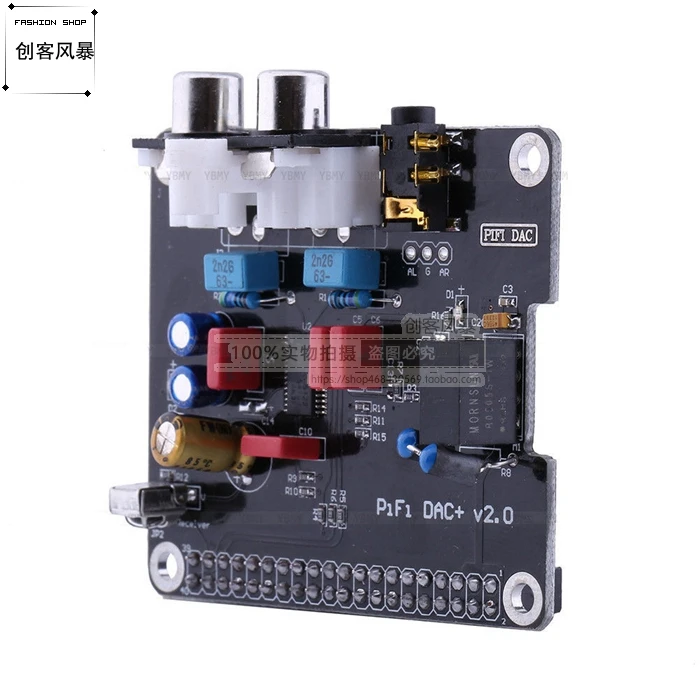

Это raspberry pieB + специальная Плата расширения для designHIFI DAC (PiFi DAC +),useTIThe компания более высокая-endDACchip(PCM5122),UsingI2SInterface, неправильный интерфейс, И может поддерживать аппаратное обеспечение для управления громкостью (старый styleDACusePCM5102Achip, не может поддерживать аппаратную регулировку громкости); После использования этой платы расширения пользователи могут сотрудничать с системой воспроизведения звука (как: volumio, система xbmc, И т. Д.) Создайте свой собственный networkHIFIplayer; Обеспечивается расширительным board2An выходной интерфейс удобен для внешнего усилителя мощности и другого оборудования. С ним вы можете избавиться от itPCHigh энергопотребления, медленного запуска и выключения, источник питания шумит И так далее.... B + этот onePiFi DAC + плата расширения, он основан на старой модели modelBofDACOn оригинальный дизайн платы расширения, модернизированные чипы и схемы высшего класса и добавить больше платы расширения с практическими функциями, более высокая производительность, больше пробных функций, совершенно оригинальный дизайн, настоятельно рекомендуется!

\
\

Особое внимание:

\
\

Выходной интерфейс этого расширения наушников в основном используется для внешнего усилителя мощности, хотя магазин протестировал его, он может толкать большинство низких внутренних наушников сопротивления, многие зарубежные Любители также используют этот чип для прямого нажатия наушников, однако официальная информация не говорит о том, что вы можете нажимать и управлять гарнитурой напрямую, поэтому, Пользователи, которые намерены установить гарнитуру непосредственно с этой расширительной панелью, должны рассмотреть ее по своему усмотрению, магазин не будет нести никаких последствий от прямого нажатия гарнитуры!

\
\

Введение функции:

\
\

1.upgradeDACchip, usebcompany (имеет приобретение beenTICompany) более высокий endPCM5122chip,useI2SInterface, и может passI2CInterface для регулировки громкости и аудио параметров; Поддержка 16to32Bit аудио формат данных; Искажения и динамики идеальны, поддержка tall4khrzrate динамический диапазон 112дб, искажение degree-93Db. Для работы без crackle120dBSquelch соотношение сигнал/шум (SNR) мягкий подъем или падение косой волны и имитация сжигания.

\
\

2. Pcm5122также интегрированный насос отрицательного заряда, не требуется изолирующий конденсатор постоянного тока для выхода; 2,1 выход центра vrmsgrating; Очень хорошая способность подавления шума. Через поддержку как низкая as1kload нагрузка, PCM510xACapable вождения нескольких продуктов параллельно. (То есть, несколько усилителей мощности используются одновременно).

\
\

3. Выходной порт-золотоплатный двойной терминал и подставка для телефона gold plated3.5mmEarphone

\
\

4. Принять изолированный блок питания, сделать малиновый пирог мощность и dacpartice независимая Изоляция питания, и через магнитные бусины, нет помех друг с другом, избавиться от звука тока

\
\

5. Без сварки, его можно использовать, непосредственно вставляя расширительную плату, и adoptI2SInterface прямое декодирование цифрового в аналоговый, неправильный usbinterfacedacmode,

\
\

6. Увеличьте до двух цветовых индикаторов состояния, красный светильник isDAC индикатор питания (источник питания обычно включен), зеленый светильник isDACWorking status светильник (при работе декодирования, выключено, когда остановлено или не работает), лучше понять работу

\
\

7. Идеальная совместимость с raspberry pie officialPI HATsize,PCBThe Пластина принимает процесс золотого покрытия на высокой, дуговой маршрутизации (высокая-endHIFI DACArc routing принимается), лучше обеспечить сопротивление непрерывности сигнала, уменьшение отражения сигнала и преломления.

\
\

8. Хороший голос зависит от настоящего таланта, все аналоговые аудио части usedHIFIClass high endDACOnly используют высококлассное сопротивление конденсатора, все импортируются с оригинальной упаковкой :( следующие feverish бренды не будут представлены, если вы заинтересованы, вы можете baidu самостоятельно)

\
\

VISHAYHigh класса металлическая пленка сопротивление (Место происхождения: Чехия)

\
\

ELNA RBP2Audio конденсатор (Место происхождения: Япония)

\
\

WIMA MKS2Audio конденсатор (Место происхождения: Германия)

\
\

Аудиоконденсатор ERO KP1830Audio (Место происхождения: Германия)

\
\

Nichicon FGseries/MARCONFlash green robe серия аудио конденсатор (Место происхождения: Япония)

\
\

Магнитные бусины военного класса Panasonic (Место происхождения: Япония)

\
\

\
\

9. Обеспечивает интерфейс инфракрасного приемника (adopygpio26, когда пользователь не хочет использовать инфракрасный, перемычка может быть отключена djp2)
