Высокое качество DC 100V 10A Вольтметр Амперметр синий + красный светодиодный Amp двойной цифровой вольтметр Калибр

Пункт продажи товара:

1. Светодиодный цифровой дисплей высокой четкости постоянного тока, отображение напряжения и тока в то же время, легко просматривать

2. Может обнаруживать различные выходное напряжение и ток источника питания

3. С функцией точной калибровки тока, точность тока выше

4. Высокая точность, высокая надежность, подходит для высококлассных применений

5. С защитой обратного соединения, обратное соединение не горит (положительные и отрицательные соединения перевернуты)

Характеристики продукта:

Диапазон измерения напряжения: 0,0-100 в

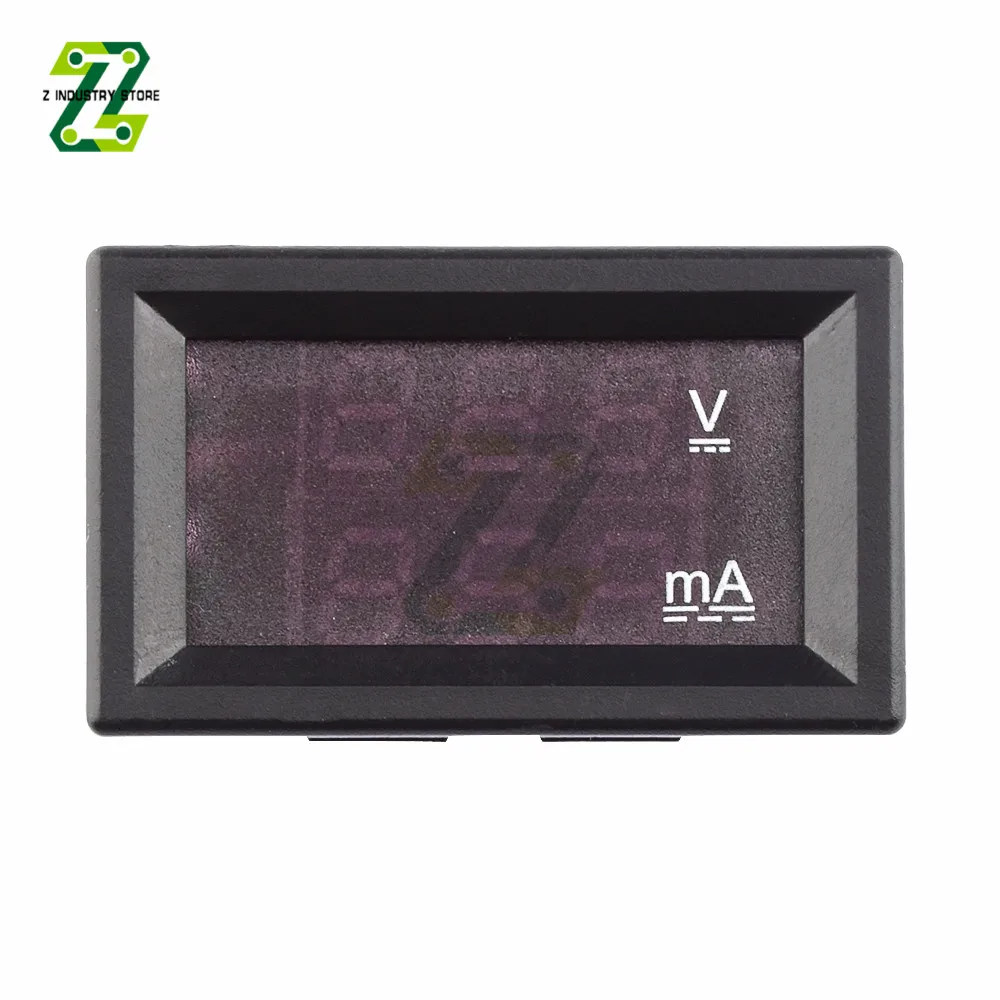

Диапазон тестов тока: 0-999mA

Диапазон электропитания: DC4-30.0V

Ошибка напряжения: ± 1%

Ошибка тока: ± 2%

Рабочий ток: <20 мА

Частота обновления: около 620 мс один раз

Режим отображения: двойной трехзначный 0,28 "" светодиодный цифровой трубка

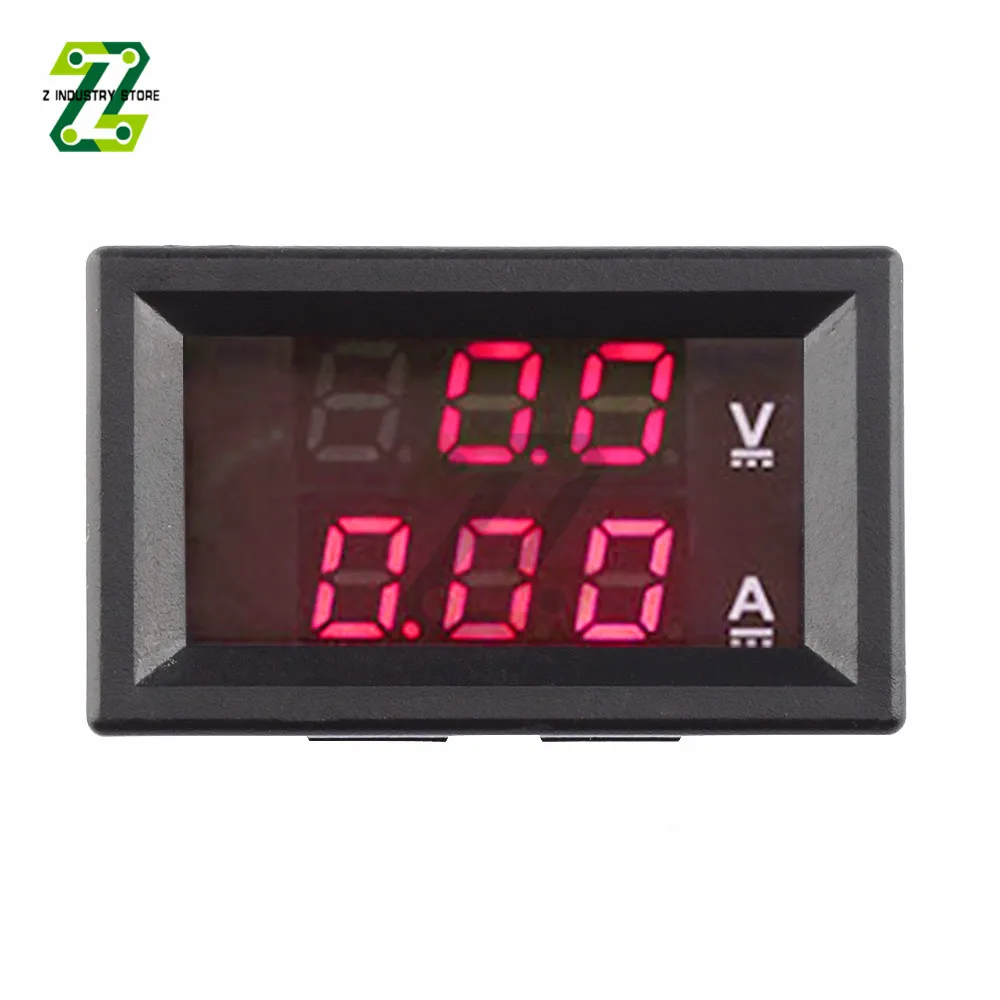

Цвета дисплея: красный + красный, красный + синий. Опционально

Длина свинца: 15 см

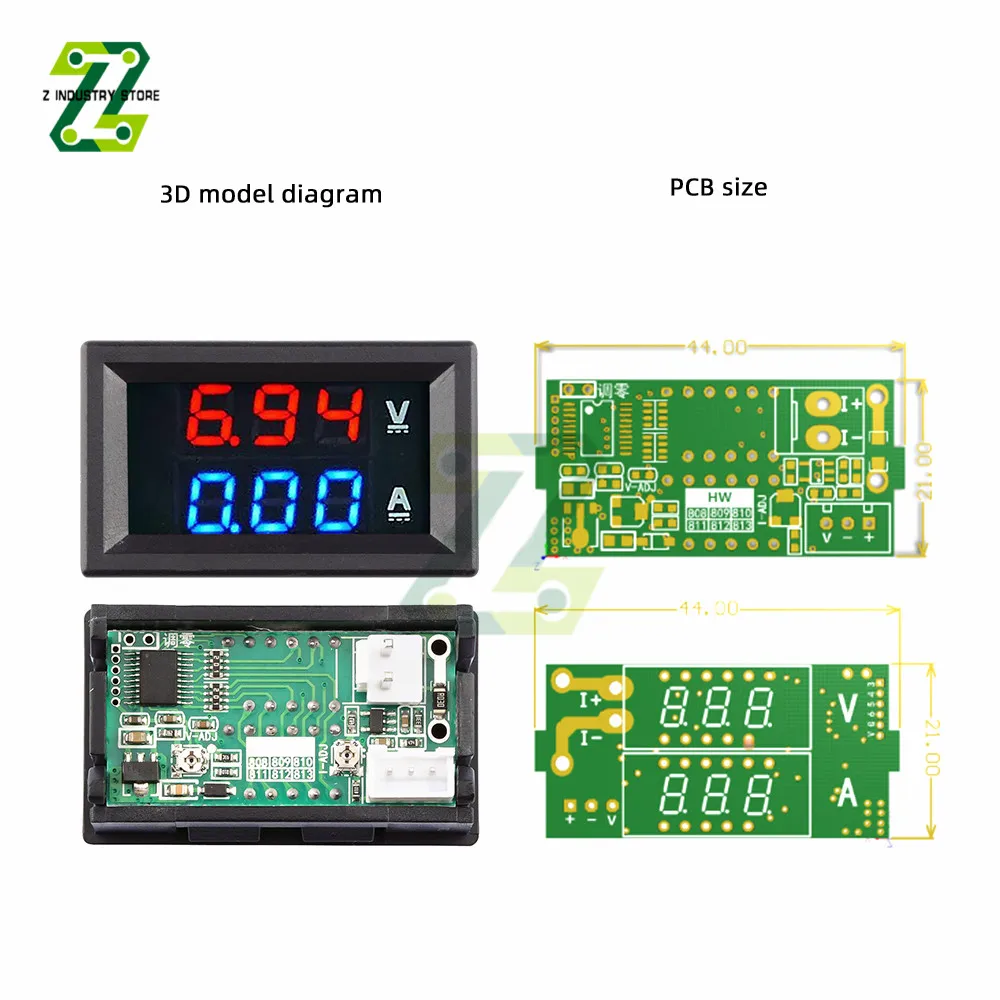

Монтажное отверстие: 46*27 мм

Рабочая температура: -10 ℃ ~ 65 ℃

Описание штифта:

+ (Указанная небольшой Красной линией): положительный полюс клеммы питания (подключен к положительному полюсу источника питания постоянного тока)

-(Представлено небольшой черной линией): отрицательное значение клеммы питания (подключено к отрицательному значению источника питания постоянного тока)

V (представлен небольшой желтой линией): положительный Полюс источника питания, который будет протестирован (Подключите к положительному полюсу источника питания, который будет протестирован)

Большой толстый красный провод: подключение к отрицательному полюсу нагрузки

Большой толстый черный провод: подключение к отрицательному полюсу источника питания под испытанием

Описание проблемы во время инструкции по использованию:

1. Дисплей напряжения является нормальным, и Текущий Дисплей 0,00 или 0,0

Убедитесь, что толстый черный провод подключен к отрицательному терминалу батареи, а толстый красный провод подключен к отрицательному терминалу нагрузки. (Обратите внимание, что проводка для разрядки и зарядки не является одинаковой, см. Концепцию нагрузки и мощности в конце). (В головке счетчика используется оригинальный импортный чип. Он был протестирован и откалиброван очень строго перед отправкой с завода, чтобы убедиться, что нет проблем с качеством на 100%, прежде чем покинуть завод. Когда ток Показывает 0, 99.99% проводки неправильно, пожалуйста, будьте терпеливы и внимательно проверьте проводку)

2. Текущий Дисплей неточен

Если это прямой источник питания или независимый источник питания и источник питания устройства имеют одно и то же основание, просто отсоедините тонкий черный провод, чтобы быть точным.

3. Подключение к источнику питания не отображается

Любая выпрямленная мощность переменного тока должна быть фильтрована электролитическим конденсатором более 1000 мкФ, прежде чем она сможет поставить питание на счетчик.

4. Определите, является ли заголовок хорошим или плохим (ниже приведены два случая нормального заголовка)

Не подключайте шунт, подключите тонкий красный провод и тонкий черный провод к источнику питания, измеритель с диапазоном 50a отображает 50,0 ~ 59,9, И метр с диапазоном 100a отображает 100 ~ 109;

Подключите шунт, подключите тонкий красный провод и тонкой подошвой; Цвет черный провод к источника питания, может иметь разный метраж, с широким спектром 50A дисплеи 0,00, и может иметь разный метраж, с широким спектром 100A дисплеи 0,0;

5. Другие вопросы, требующие внимания:

Измеренный ток может быть подключен только к отрицательному полюсу источника питания и отрицательному полюсу нагрузки.

Диапазон напряжения: Диапазон напряжения питания измерительной головки 5 проводов 4 ~ 28 в, то есть напряжение, подключенное к тонкому красному проводу, не может превышать 28 В.

6. О концепции нагрузки и источника питания:

При разрядке: батареи, импульсные источники питания и трансформаторы являются источниками питания, а резисторы, лампы, двигатели и электрическое оборудование являются нагрузками.

При зарядке: зарядные устройства, генераторы и солнечная энергия-это источники питания, а аккумуляторные батареи и аккумуляторы-это нагрузки.

Меры предосторожности:

1. Нулевая Регулировка должна быть сделана под предпосылкой без тока (можно сказать, что сначала отсоединить нагрузку), а затем короткое замыкание клеммы нулевой регулировки с пинцетом или тому подобное.

2. Когда режим питания изменен, его необходимо повторно обнулить и откалибровать.

Контрольный список: (выберите самостоятельно)

Тип A: красный + красный дисплей 1А может быть настроен на двойной дисплей цифровой измеритель напряжения и тока * 1

Тип B: 1А красный + синий дисплей может быть настроен на двойной дисплей, цифровой измеритель напряжения и тока * 1
