Комплект электродвигателя QS273 V3 для электровелосипеда 12 кВт 72 в 100 км/ч с

Комплект электродвигателя QS273 V3 для электровелосипеда 12 кВт 72 в 100 км/ч с

QS273 V3 12KW 72V 100KMH мотор для электрического велосипеда Наборы с SVMC72150 регулятор вентильного двигателя Дисплей PAS регенеративная Функция для е-байка

Для 273 комплектов электродвигателей для электровелосипеда, может использоваться для электрического велосипеда, высокая мощность для электрического велосипеда.
Особенно подходит для электрического велосипеда, максимальная скорость 60 км/ч до 100 км/ч, зависит от шины.

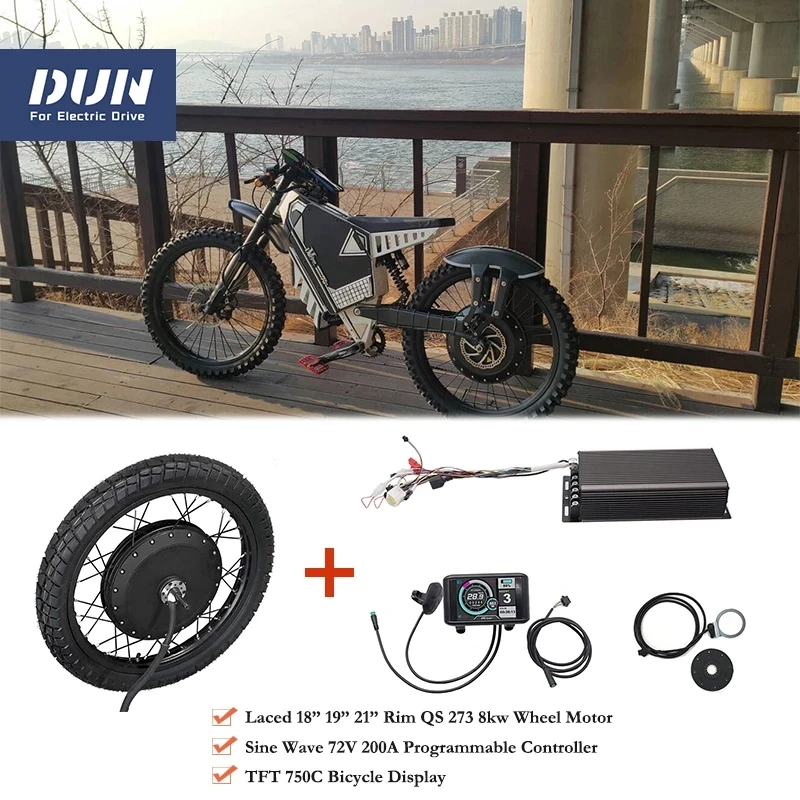

Посылка в том числе

1 комплект x кружевной обод 18 "19" 21 "QS 273 40H V3 комплекты колес с шинами и трубкой
1 шт. контроллер Sabvoton SVMC72150-M V2
1 шт. x TFT UKC1 дисплей
1 шт. x PAS с 8 магнитами
1 шт. x USB кабель Sabvoton для программы
1 шт. x ссылка для загрузки руководств и программного обеспечения

Ключевые особенности

1). Простота изготовления электрического велосипеда. Коробка передач, вал передачи, сцепление нет необходимости. Которые экономят место.
2). Он может быть установлен в задней части, чтобы сэкономить больше места для батареи.
3). Поддержка регенеративного торможения
4). Высокая эффективность: 85 ~ 92%

Руководство по заказу

1). Убедитесь, что выпадение двигателя 152 мм подходит для установки вилки велосипеда.
2). Подтвердите данные о скорости кв или напряжения перед отправкой. Мы предлагаем KV12.6, KV15.6, KV17.9 на выбор.
3). Какой обод вы хотите? Мы поддерживаем 18 дюймов, 19 дюймов, 21 дюйм на выбор. Пожалуйста, сообщите мне размер обода. Как 21x1,85 "или другие.
4). Какая шнуровка вам подходит? 0 крест или 1 крест? Мы рекомендуем 1 крест прочнее.
Если вы хотите купить контроллер, пожалуйста, проверьте продажи.

Спецификация двигателя

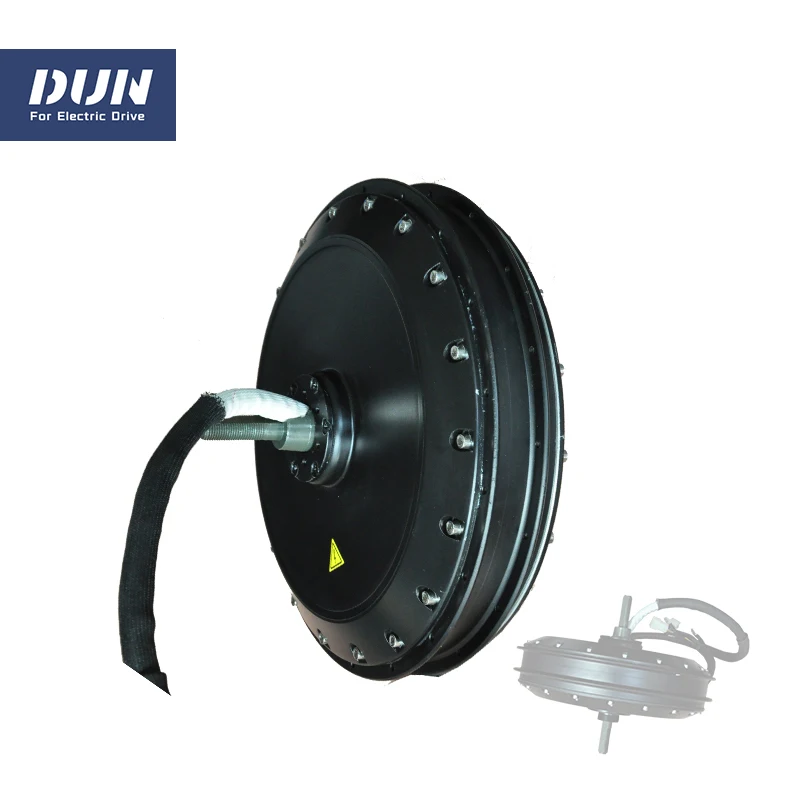

1). Тип двигателя: внешний ротор BLDC, мотор-концентратор с датчиком Холла

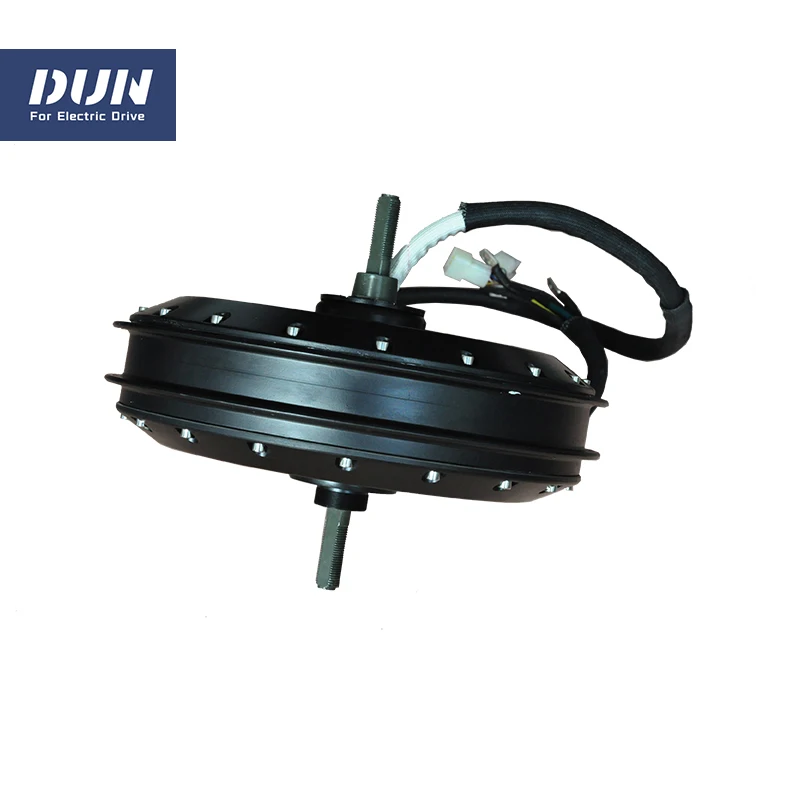

2). Конструкция двигателя: двойная ось без обода мопеда (Интегрированная), 36 спицевых отверстий, OD 4,2 мм
3). Подходящий размер обода: 17 дюймов, 18 дюймов, 19 дюймов, 21 дюйм обод колеса мопеда
4). Высота магнита: 40 мм, 16 пар полюсов

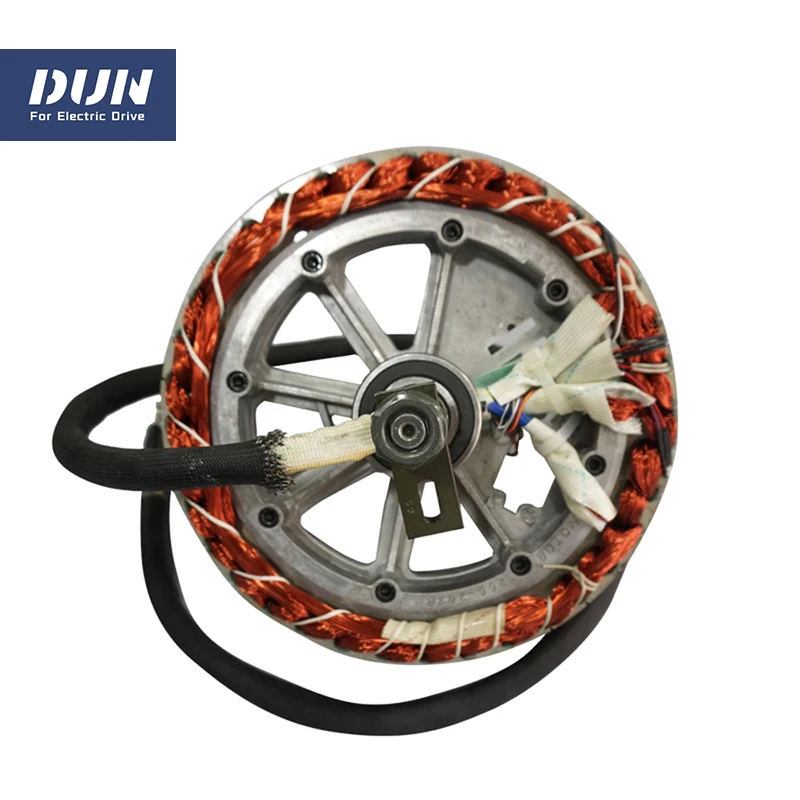

5). Статор: алюминиевый сердечник
6). Номинальная мощность: 4000 Вт, пик 8000 Вт
7). Скорость: 60KPH-120KPH, он настроен, genearlly мы проектируем как 72V90KPH.
8). Диапазон рабочего напряжения: 48-96 в, будет 72 в по умолчанию.
9). Максимальный крутящий момент около 266.0N.m
10). KV: 12,5/15,6/17,9 (опционально)
11). Термический зонд: KTY83-122 (по умолчанию, опционально)
12). Максимальная эффективность около 88%
13). Рабочая температура: 70-120 ℃, Пик 150 ℃
14). Тип тормоза: дисковый тормоз (по умолчанию), PCD6 * 44 мм для велосипеда

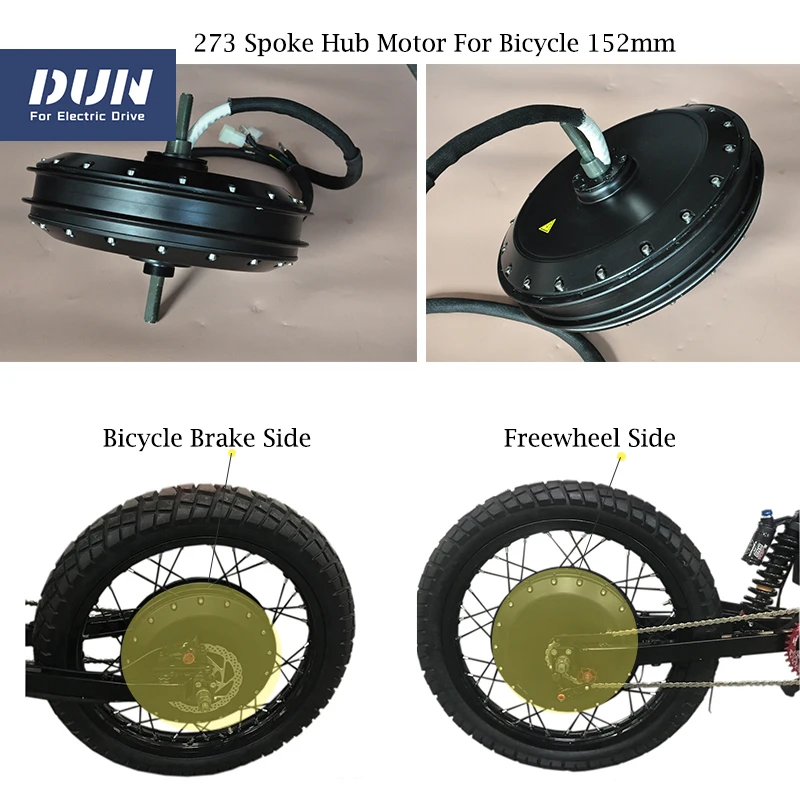

15). Выдвижная/задняя Ширина вилки для установки: 152 мм
16). Два зала с водонепроницаемыми соединителями (один для использования, один для запасных)
17). 14 мм Метрическая длина резьбы для одиночного/3 скоростного свободного колеса
18). Балетки 12 мм
19). 16 мм ² поперечное сечение фазового провода (не включая изоляционный слой)
20). Класс водонепроницаемости: IP54
21). Цвет: черный (по умолчанию)
22). Вес нетто/вес брутто: 17,5 КГ/18,5 кг

Рисунок

Детали комплектов контроллеров

Спецификация контроллера

MQ(Sabvoton) бесщеточный контроллер двигателя постоянного тока-SVMC72150-M V2
1) Модель: SVMC72150-M V2
2) Доступное Напряжение батареи: 48-72 в
3) доступная мощность двигателя: 3 кВт-4 кВт
4) пиковый ток фазы: 350A
5) ток постоянного тока: 150a
6) Рабочая связь: Датчик Холла
7) стандартный размер: 275 мм * 120 мм * 62 мм
8) Вес: 2,3 кг
9) деформация дроссельной заслонки Рабочее напряжение: 0-5 В
10) Детали Mosfets: 24FET
11) Материал корпуса: алюминий
12) дизайн контроллера: бесщеточный контроллер двигателя постоянного тока с синусоидальной волной
13) Поддержка программируемого ПК и телефона
14) Сертификация: CE, CCC

Здесь мы имеем крышку V1 и V2 на выбор, тип V1 будет дешевле USD5/шт.

Сведения о дисплее UKC1

3,5 дюймов IPS экран
36V/48V/60V/72V питание от аккумулятора
Номинальный рабочий ток: 40 мА
Макс. Рабочий ток: 100 мА (аккумулятор 36 В, состояние зарядки при использовании внешнего usb-оборудования)
Usb-порт для зарядки: 5 В 500 мА
Ток утечки <1uA
Максимальный выходной ток к контроллеру: 100 мА
Рабочая температура: -20 ~ 70 ℃
Температура хранения: -30 ~ 80 ℃

PAS

Тип: Датчик PAS
Напряжение: использование с 48 В, 60 в, 72Vcontoller
Магнит: 8 магнитов
Длина кабеля: 100 см не включает датчик и разъем
Соответствующее время при торможении: <0,001 S
Соответствующее расстояние: 2-3 мм

Этот датчик PAS Assist подходит только для контроллера Sabvoton SVMC-M модели.
