Новая встроенная головка для измерения плата уровня без сжатия с функциями

Новая встроенная головка для измерения плата уровня без сжатия с функциями

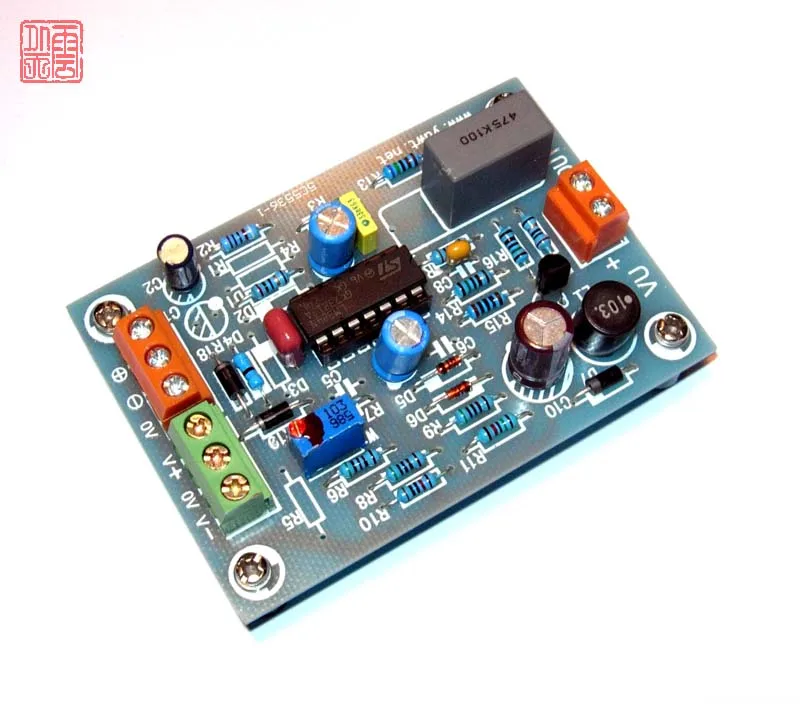

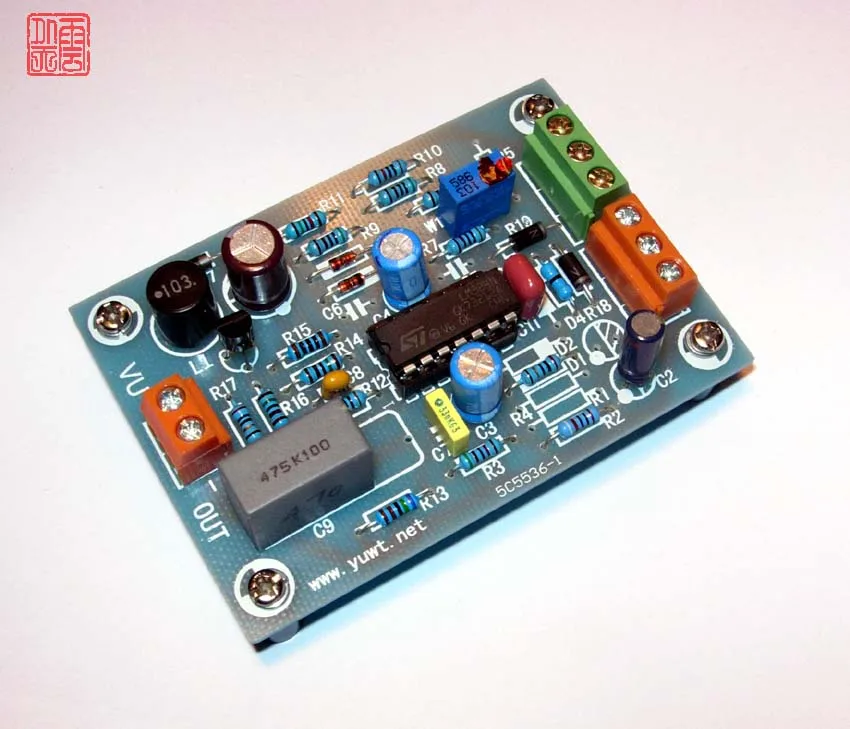

GB Профессиональный VU метр, VU метр, измеритель уровня платы драйвера, несбалансированный вход.

Моно, с входным буфером, полная волна выпрямления, без сжатия, высокая чувствительность, сильная способность улавливать небольшие сигналы;

С помощью цепи управления ускорением и демпфированием Запуск происходит быстро и остро, а откачиваемая задняя часть-медленно и мягко;

Схема была впервые опубликована в зарубежных электронных журналах. После того, как он был раскрыт на зарубежных аудио DIY forumes, фактический эффект использования был высоко оценен.

Область применения: трубчатая предварительная сцена, транзистор предварительная сцена, усилитель микрофона и т. Д.

Примечание! Плата драйвера предназначена для управления стандартным профессиональным VU метром с внутренним сопротивлением 650 Ом и чувствительностью 500 мкА.

Размеры: 78 × 55 мм

Размер отверстия для установки: 68 × 44 мм

Рабочее напряжение: плюс или минус 12VDC или 15VDC

Кроме того, чтобы обеспечить индекс производительности, схема привода Измерителя Уровня принимает транзистор полевой эффект op amp чип, который имеет высокие требования к источнику питания. Обычный трехклеммный регулятор напряжения серии блок питания снижает скорость напряжения из-за различного внутреннего сопротивления положительных и отрицательных источников питания при выключении источника питания. Это также отличается, поэтому это приведет к тому, что указка головы ударит обратно. Для того, чтобы решить эту проблему, я спроектировал положительный и отрицательный Регулируемый источник питания с линией последовательного привода, чтобы гарантировать, что абсолютные значения положительных и отрицательных напряжений последовательны, что может избежать возникновения этого феномена. Когда машина выключена, указатель просто качается вперед, а затем возвращается к нулю.
