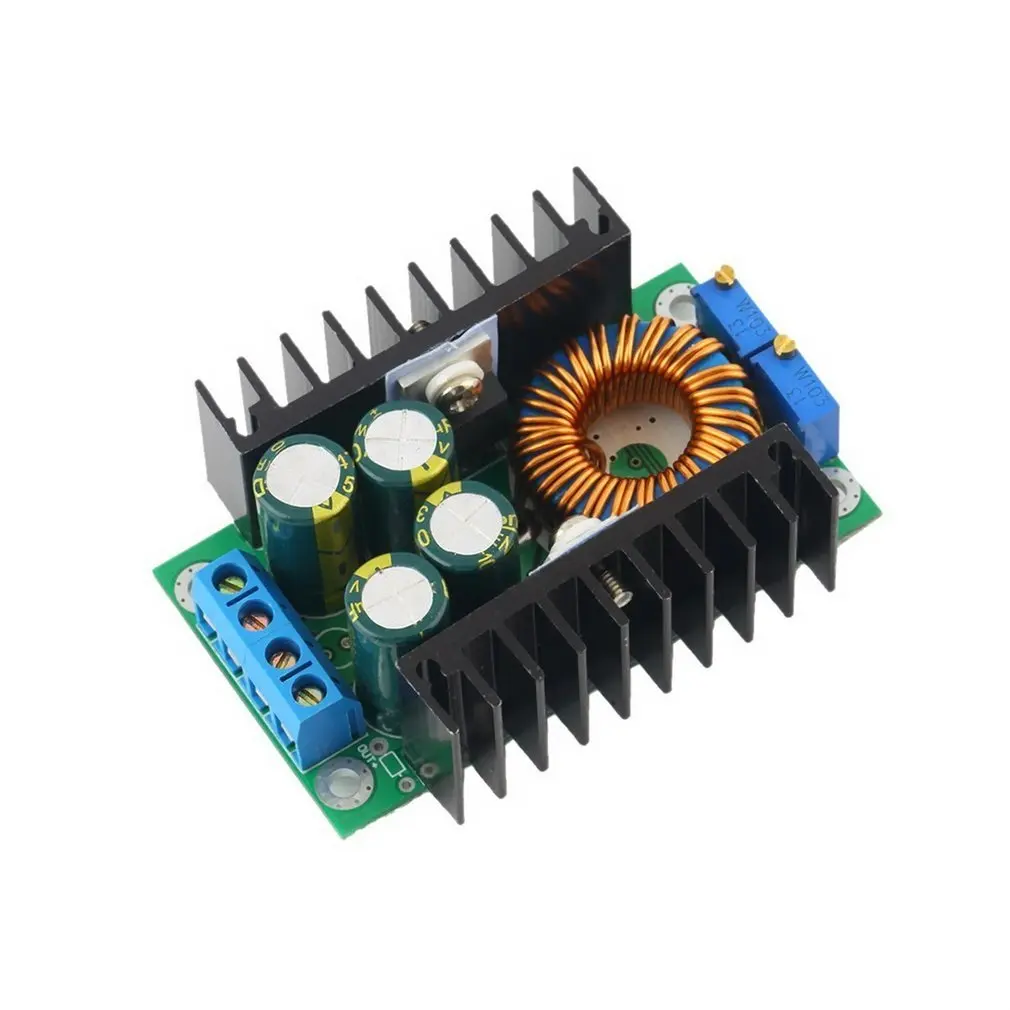

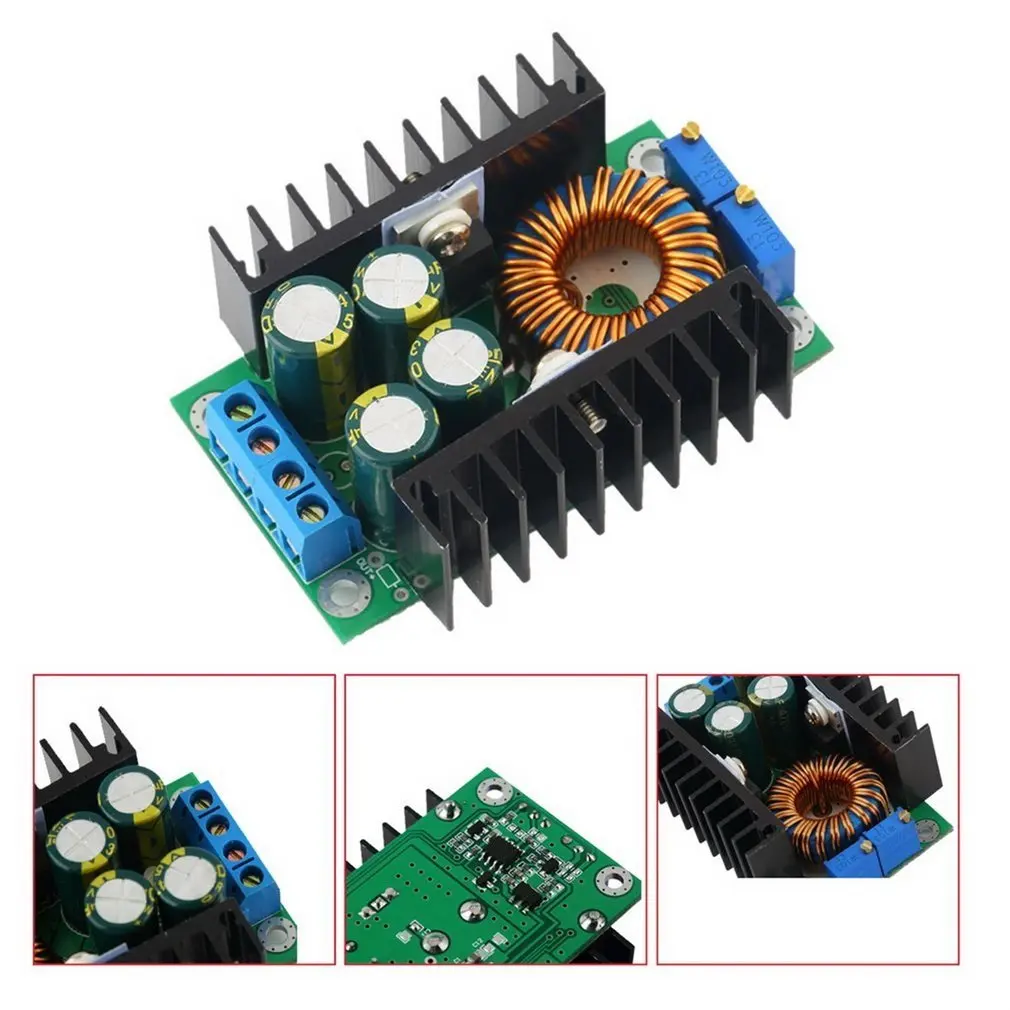

2017 Фирменная Новинка 1 шт. понижающий Мощность DC-DC CC CV понижающий преобразователь модуль питания 7-40V до 0,8-35 в 12A продвижение по всему миру

Особенности:
1. Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (используется для того, чтобы определить, разрядилась ли батарея полностью заряжена при зарядке).
2. Изготовлено из специального эталонного IC и высокоточного токочувствительного резистора, что обеспечивает более стабильный постоянный ток (при 20 ° c до 100 ° c постоянного тока 1A, температура дрейфа менее 1%). Особенно подходит для светодиодный-драйвера.
3. Высокий выходной ток, максимальный выходной ток может достигать 12 А.
4. Четыре высокочастотные емкости, могут снизить выходную пульсацию, повысить стабилизацию работы.

Основные характеристики:
1.Свойства модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль
2.Низкое давление: 1 в
3.Выходная мощность: Максимальная мощность составляет около 300 Вт
4.Эффективность преобразования: до 95%
5.Рабочая частота: 300 кГц
6.Выходная пульсация: полоса пропускания 20 м
7.Ток холостого хода: типичный вкус 20mA (24V переключатель 12V)
8.Регулирование нагрузки: ± 1% (постоянный)
9.Регулирование напряжения: ± 1%
10.Скорость динамического отклика: 5% 200uS
11.Входное напряжение: 7-40 В постоянного тока
12.Выход напряжение: DC 0,8-35V с плавной регулировкой
13.Выходной ток: 12А (если температура силовой трубки превышает 65 градусов, добавьте охлаждающий вентилятор)

Другие характеристики:
1.Ток лампы поворота: значение постоянного тока * (0,1), поверните ток лампы и связь с постоянным значением, например, значение постоянного тока-3A, поверните ток лампы в постоянный ток 0,1 раза (0,1 * 3A = 0.3A).
2.Защита от короткого замыкания на выходе: Да, постоянный ток
3.Защита от обратной полярности на входе: нет
4.Выход предотвращает обратное напряжение: нет
5.Проводка: терминал
6.Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр (CV), закрытый для входного напряжения, используется для регулирования напряжения, потенциометр (CC), закрытый для выходного напряжения, используется для регулирования тока (CC)
7.Рабочая температура: Промышленный класс (от-40 °C до + 85 °C) (обратите внимание на фактическое использование температуры силовой трубки, высокотемпературное нагревание, пожалуйста)
8.Индикатор: двухцветный индикатор, индикатор зарядки светильник-красный, зеленый светильник означает, что аккумулятор полностью заряжен (без нагрузки зеленого цвета)
9.Вход 24V Выход 12V 5A пульсация вокруг 50mV (исключая шума)

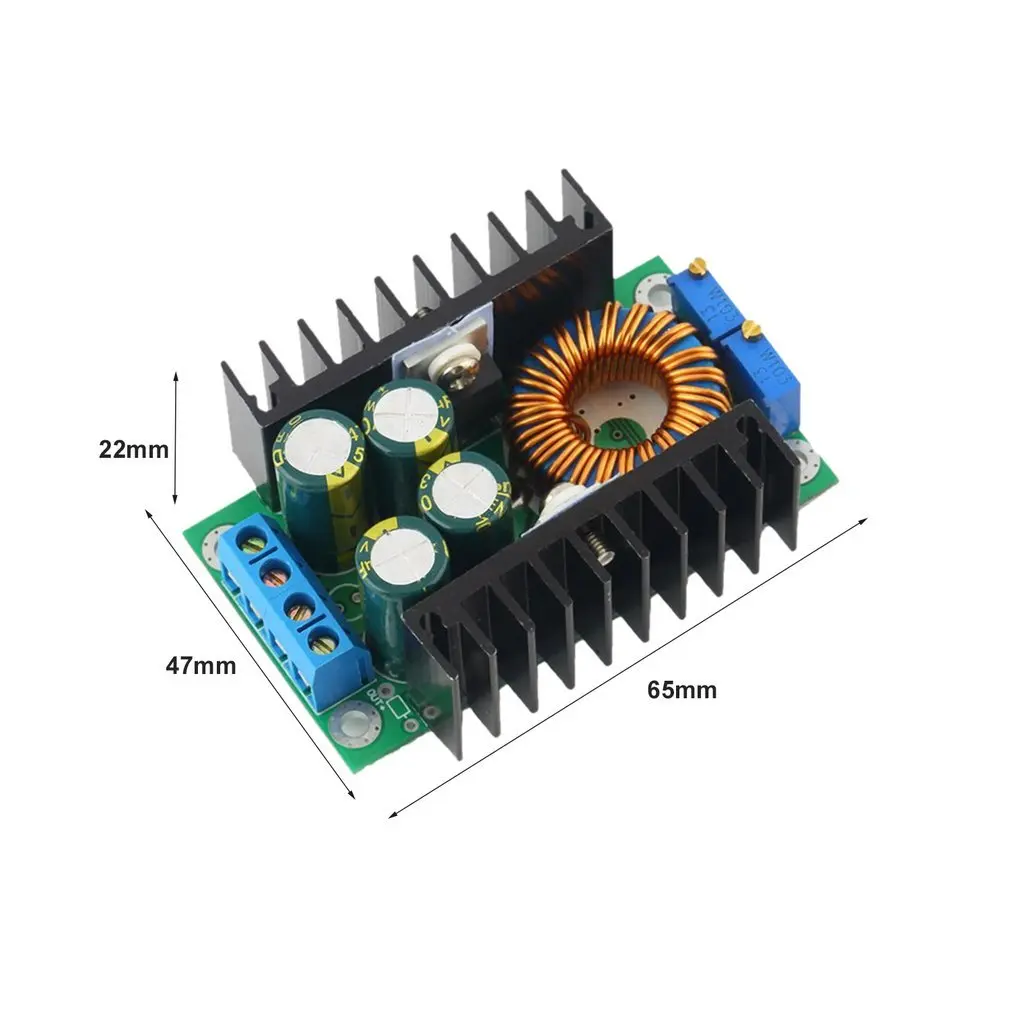

10.Размер (прибл.): 65x47x22 мм (Д x Ш x В)

Зарядка аккумулятора:
1. Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, а также входное напряжение модуля.
2. Отрегулируйте потенциометр постоянного напряжения и настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10 А для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы выходной ток соответствовал ожидаемому значению тока зарядки.
4. Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения.
5. Подключен к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока
1. Проверьте рабочий ток и максимальное рабочее напряжение светодиодный-накопителя.
2. Отрегулируйте потенциометр постоянного напряжения, настройте выходное напряжение примерно на 5 В.
3. Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
4. Настройте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный напряжения.
5. Подключение светодиодный, тест.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодный.)

Посылка включает в себя:
1 x модуль преобразователя постоянного тока 12A
