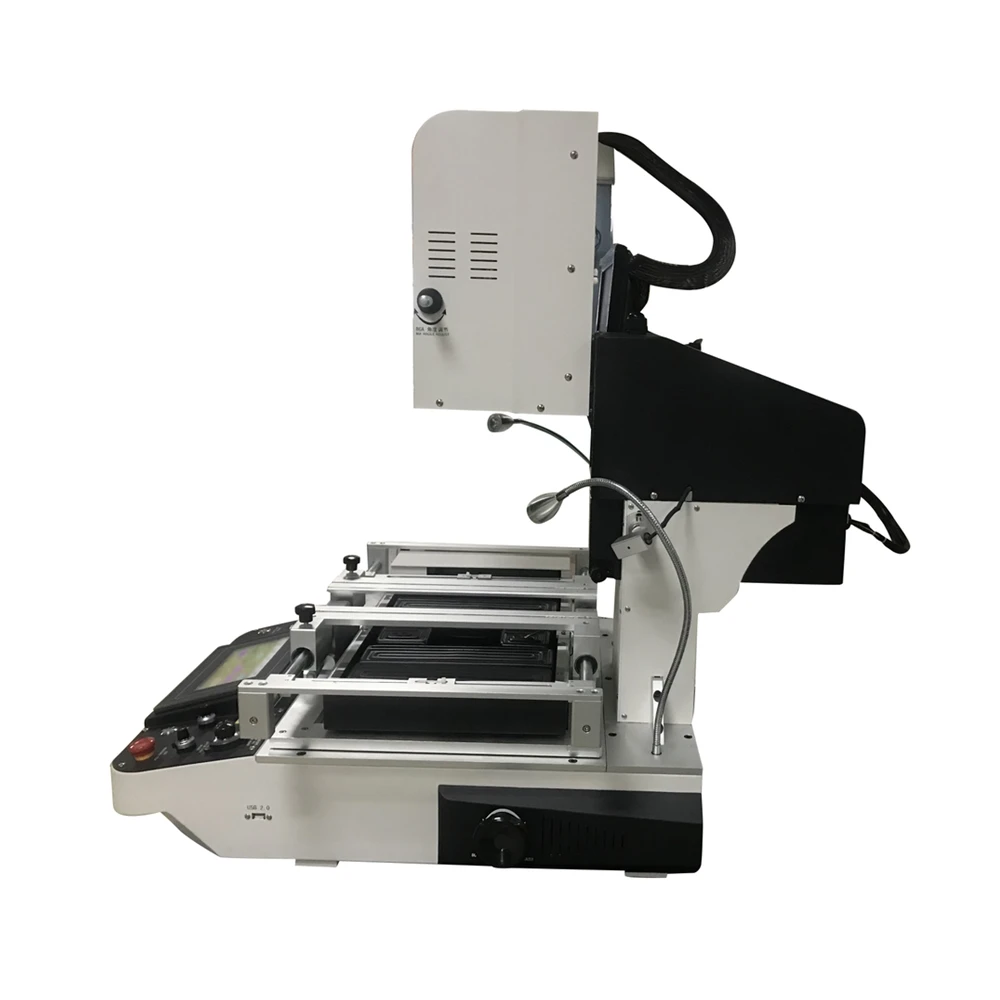

G820 универсальная полуавтоматическая компактная паяльная станция BGA для серверных ноутбуков, игровых консолей, мобильный телефон 220 В 5300 Вт

Описание:

1. Сенсорный экран высокой четкости, интерфейс человека-машины, управление PLC, мгновенная функция анализа кривой, в режиме реального времени
Отображение заданной и измеренной кривой температуры, и кривая может быть изучена и скорректирована.

2. Высокоточная K-type термопара с замкнутым контуром управления и автоматическая система компенсации температуры, в сочетании с PLC и температурным модулем для реализации контроля температуры в то же время, внешний интерфейс измерения температуры реализует точное определение температуры и точный анализ и калибровку измеренной кривой температуры

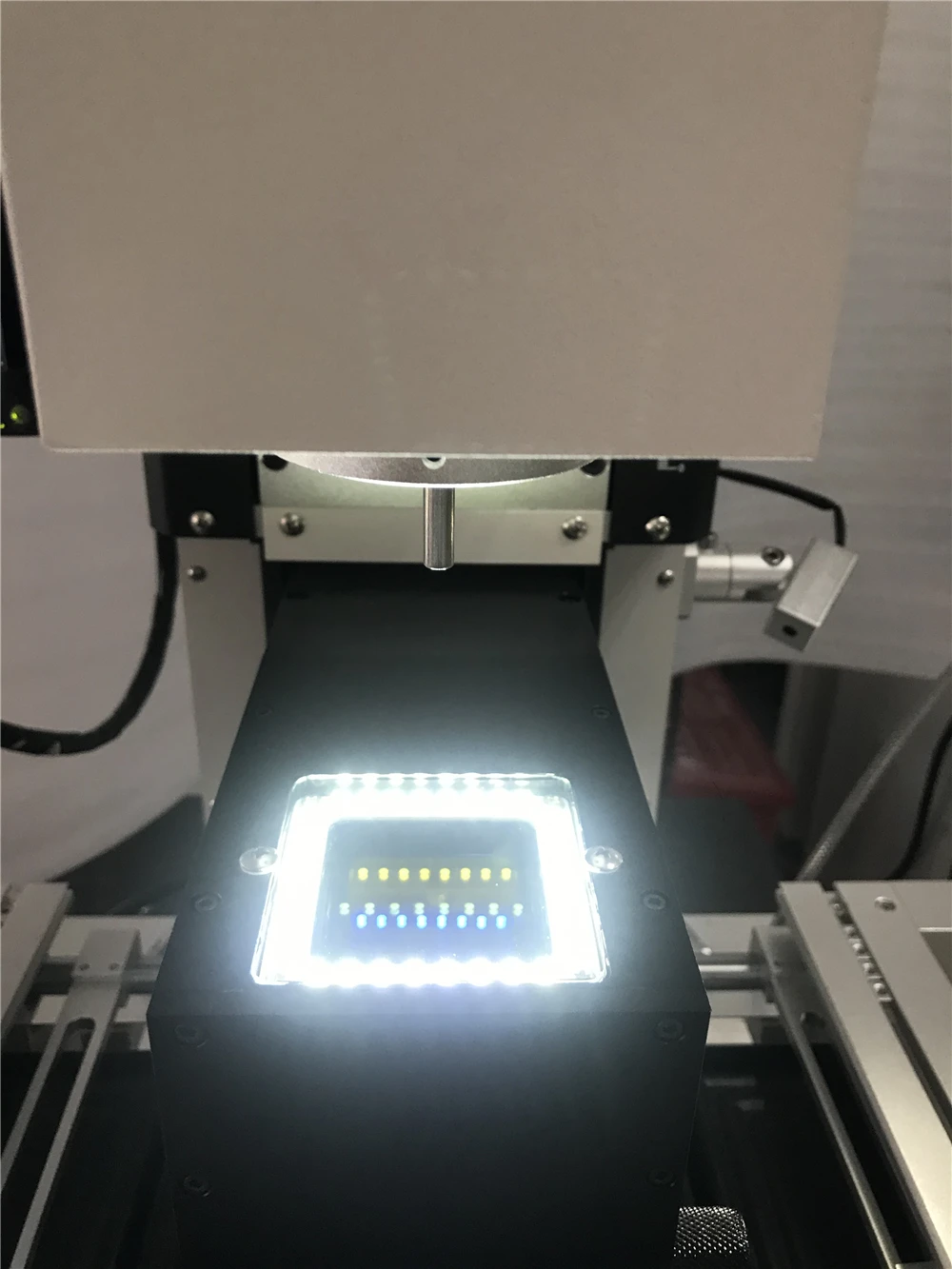

3. Применяется Высокоточная цифровая система выравнивания видео, для позиционирования печатной платы используется v-образный слот, а для x принимается линейное скользящее сиденье, y ось z может быть точно настроена или быстро расположена, что является удобным и точным для удовлетворения различных методов макета печатной платы и различного размера позиционирования небольшой платы PCB

4. Гибкое и удобное подвижное универсальное приспособление может защитить печатную плату и предотвратить повреждение устройств PCB edge и деформацию PCB и может адаптироваться к ремонту различных размеров BGA посылка;

5. Он оснащен воздушными насадками из сплава различных спецификаций, которые могут поворачиваться и располагаться на 360 градусов, что легко установить и заменить;

6. Верхняя и нижняя температурные зоны нагреваются отдельно, И три температурных зоны могут одновременно осуществлять многогрупповое и многоступенчатое регулирование температуры, чтобы обеспечить синхронизацию различных температурных зон для достижения наилучшего эффекта сварки. Температура нагрева, время, наклон, охлаждение и вакуум могут быть установлены на интерфейсе man-machine.

7. 8 секций контроля температуры можно установить в верхней и нижней температурных зонах, и кривая температуры может храниться массово, которая может быть скорректирована в соответствии с различными BGA в любое время с, анализ кривой, настройка и коррекция также могут быть выполнены на сенсорном экране; Три зоны нагрева контролируются независимым алгоритмом PID,

8. Более равномерное повышение температуры и более точная температура;

9. Используйте мощный вентилятор поперечного потока, чтобы быстро охладить печатную плату, чтобы предотвратить деформацию печатной платы, монтаж, сварку и разборку, реализовать Интеллектуальный автоматический контроль процесса;

10. Он имеет интерфейс USB, который может легко загрузить текущий кривой и хранить его в флэш-диске USB, и подключить мышь, чтобы использовать расширенное время использования сенсорного экрана

11. Настройте функцию голосового управления «Ранняя сигнализация». Предупредите операторов сделать предупреждение голосовым управлением за 5-10 секунд до завершения разборки и сварки подготовки. После того, как верхний и нижний горячий воздух прекратит нагревание, система охлаждения запускается и автоматически останавливает охлаждение, когда температура опускается до нормальной температуры. Убедитесь, что машина не возрастет после нагревания!

12. Сертифицировано CE, оснащено аварийным выключателем и автоматическим устройством защиты от отключения питания в чехол аварийной ситуации.

Спецификация:

Общая мощность 5300 Вт

Верхний нагреватель мощности 1200 Вт

Нижняя тепловая мощность нижний нагреватель вторая температурная зона 1200 Вт, третья температурная зона 2700 Вт (добавить большую площадь нагрева, чтобы адаптироваться к различным печатных плат)

Мощность AC220V ± 10% 50 / 60 Гц

Размеры l610 × W920 × H885 мм

Позиционирование v-образного слота для карт, поддержка PCB может быть отрегулирована в X направлении и оснащена универсальным креплением

Температурный контроль k-типа термопары (датчик K) замкнутая петля

Точность температуры ± 2 градусов

Размер печатной платы Макс 380 × 370 мм мин 22 × 22 мм

Подходит для чипа BGA 2*2-50*50 мм

Подходит для наименьшего расстояния между чипами

Минимальный чип расстояние 0,15 мм

1 внешний датчик температуры с внешним портом измерения температуры (опционально)

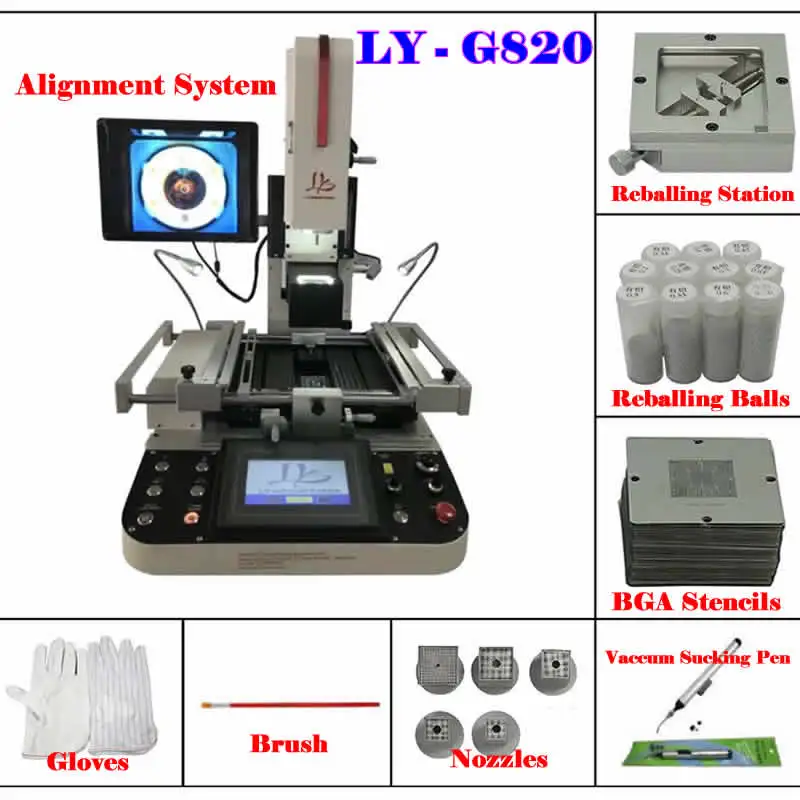

Упаковочный лист:

Верхнее сопло 31*31, 38*38, 41*41 мм,

Нижнее сопло 35*35, 55*55 мм (всего 5 шт.)

Алюминиевое приспособление * 6 шт

Ручка M5 * 6 шт.

Вакуумные присоски * 5 шт.

1 комплект вакуумной нержавеющей всасывающей насадки (5 шт.)

Датчик температуры * 1

Пинцет * 1

Гаечный ключ * 3

Винты счетчика машины * 6

Упаковка: деревянный чехол

Размер коробки: 104х70х78см

Вес брутто: около 100 кг

Бесплатные подарки:

1 шт. X 90 мм реболлинг станция

1 Набор X 10 шт 90 мм трафареты универсальные

11 шт. X 25k Паяльные шарики (0,2/0,25/0,3/0,35/0,4/0,45/0,5/0,55/0,6/0,65/0,76 мм)

1 пара перчаток

8 шт. пинцет

1 шт. х вакуумная Ручка для сосания

1 шт. х щетка

5 шт. X насадки

10 шт. X 90 мм трафареты универсальные детали:

0,30 мм Универсальный

0,35 мм Универсальный

0,40 мм Универсальный

0,45 мм Универсальный

0,50 мм Универсальный

0,55 мм Универсальный

0,60 мм 0,9 Универсальный

0,60 мм 1,0 Универсальный

0,60 мм Универсальный

0,76 мм Универсальный
