ULTIMATE Bee механический комплект для ЧПУ Super Mute Series обновленный шариковый винтовой

ULTIMATE Bee механический комплект для ЧПУ Super Mute Series обновленный шариковый винтовой

Способ доставки:

●Дду-Fedex/UPS/DHL/ТНТ/другой курьер(Не включает налог, ETA: 7-15 дней).

●DDP-способ доставки продавца(Включая налог, ETA: 35-60 дней).

Примечание:

● Цена, указанная в странах ЕС, включает налог на НДС, фактический окончательный платеж сократит налог на НДС.

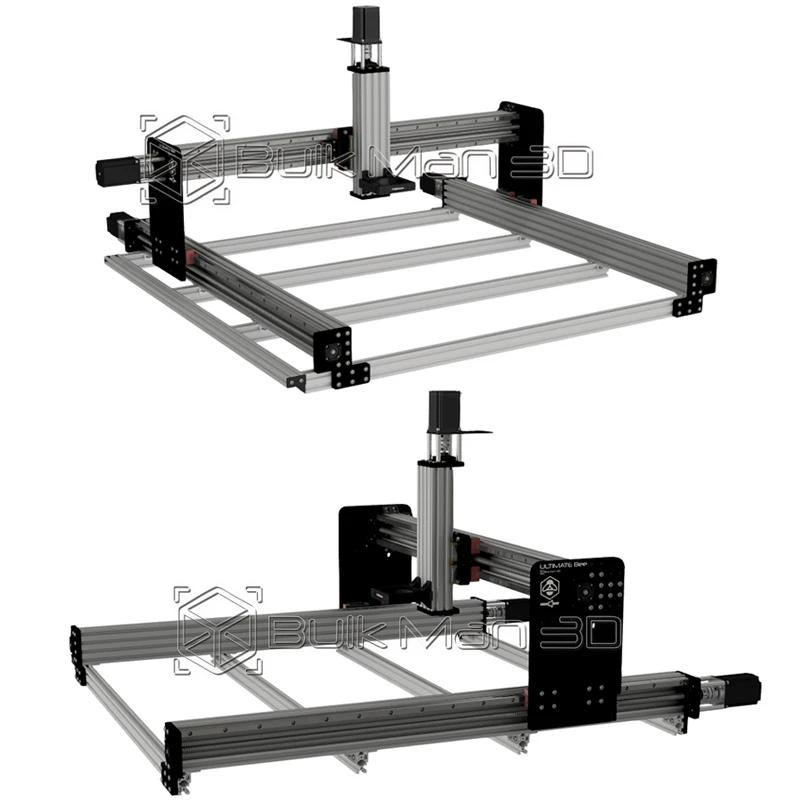

Конечная пчела механический комплект для ЧПУ

Объемный человек 3DКонечная пчелаЯвляется твердым и надежным станком с ЧПУ. Представленный компаниейHGR рельсы и бесшумные шариковые винты! Конечная пчела CNC превосходит резки через пластмассы, пены, хвойных пород, твердой древесины и даже мягкого металла, таких как алюминий и латунь.

ВКонечная пчелаЭто наш второй станок с ЧПУ, основанный на первоначальномРабочая пчелаДизайн линии, который характеризуется использованием c-лучевых экструзий и прямоугольных y-пластин. Это 100% полностью саморазработанный, разработанныйBulkMan3DМеждународная R & D команда и авторское право BulkMan3D.

Структура оправы:4 оси

Передача:SFS1210 шариковый винт + HGR линейные рельсы

Максимальный поддерживаемый вес оси Z (шпинделя):6 кг

Максимальная площадь резки(Протестировано с spindle 80 1,5 кВт шпинделем):

-Z оси: 150-180 мм/5,9-7,1 дюймов

-Ось X: 1270 мм/50 дюймов

-Ось Y: 1250 мм/49,2 дюйма

Гарантия:1,5 год онлайн поддержка

Если вы хотите использовать свои собственные шаговые двигатели, Выберите вариант «без моторов».

Этот механический комплект включает в себя:

Механический комплект ULTIMATE Bee

Тихая передача высокой точности SFS1210 шариковый винт и гайки

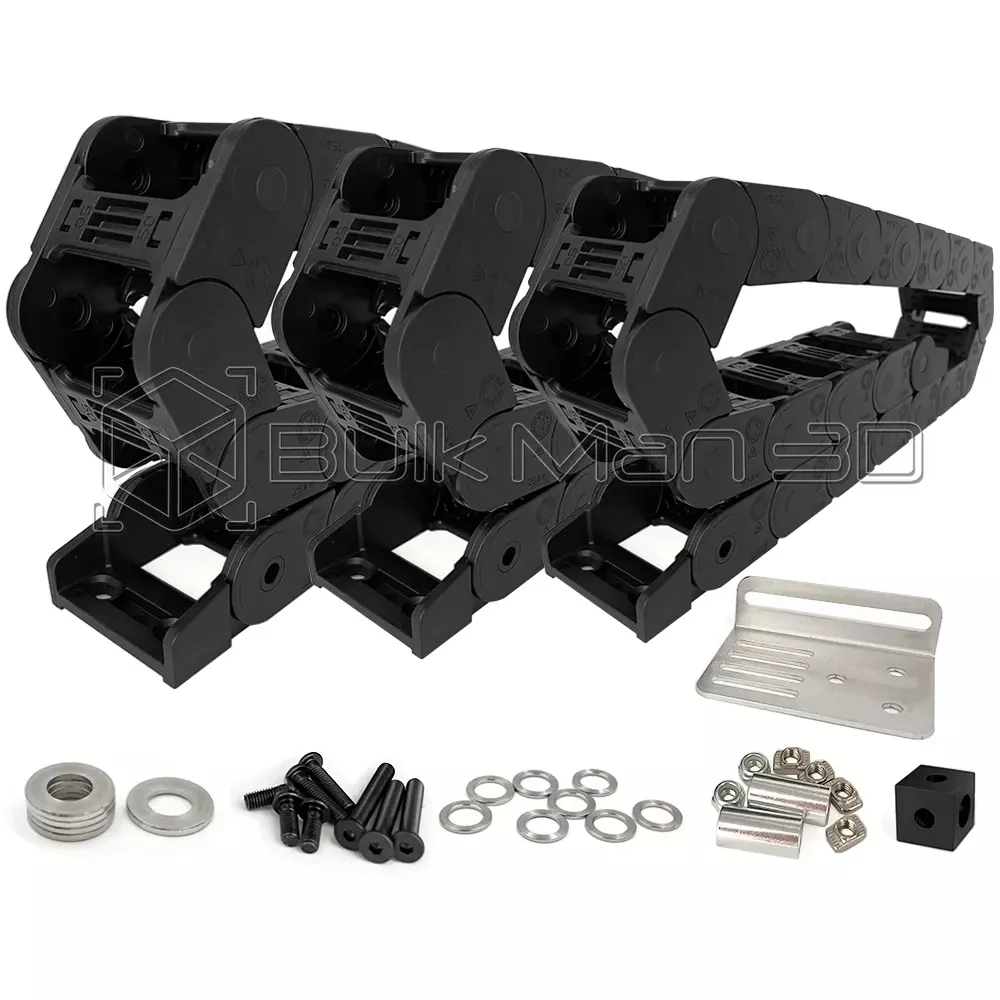

Новый дизайн кабель цепная система

Варианты:Цвет экструзии

Гладкий Серебристый

Промышленный черный

Варианты:Шаговый и серводвигатель

4 шт. x 2.45N. М шаговые двигатели Nema23 с высоким крутящим моментом

1 комплект комплектов x 2.2N.m шаговый двигатель с замкнутым контуром и драйверы

1 комплект комплектов x 3.0N.m шаговый двигатель с замкнутым контуром и драйверы

1 комплект комплектов x 180 Вт 3000 об/мин INSV57 Servo Motor - NEMA23 совместимый

Внимание:

Для крепления и демонтажа шариковой гайки требуются профессиональные инструменты или профессиональные материалы!

Никогда не Поворачивайте гайку шарикового винта на конец шарикового винта! Это очень важно, так как если шариковые подшипники сойдут с шариковой гайкой, шариковый винт не будет работать должным образом, и вы аннулируете любую гарантию!

Конечная пчела

ВКонечная пчелаВ основном отличается от первого дизайна,QueenBee PRO, Используя шариковые винты в качестве системы передачи вместо традиционного свинцового винта ACME. Шариковый винт имеет высокую эффективность, обеспечивая больший крутящий момент двигателя по сравнению с свинцовым винтом ACME, используемым вQueenBee PRO.

Возможность

Конечная пчела-это не только машина, способная резать широкий спектр материалов. Конечная пчела CNC превосходит резку и 3D резку через пластмассы, пены, хвойных пород, твердой древесины и даже мягкого металла, таких как алюминий и латунь.

Совместимый материал для резки/фрезерования/гравировки:Алюминий/твердая древесина/мягкая древесина/дуб/оргстекло/Delrin / HDPE/пена и так далее.

Используя различныеСверла и фрезы:Конечная пчела может создавать замысловатые 3D резьбы, такие как дерево, вставки, рекламные логотипы, бляшки, мебель, удивительные художественные работы и многое другое. Все широко используемые приложения можно достичь здесь!

Работоспособные размеры (мм):

Размер оправы

Ось X

Ось Y

Ось Z

500х500мм

273 мм

262 мм

180 мм

500x750мм

273 мм

512 мм

180 мм

750x750мм

523 мм

512 мм

180 мм

750x1000мм

523 мм

762 мм

180 мм

1000x1000мм

773 мм

762 мм

180 мм

1000x1500мм

773 мм

1262 мм

180 мм

1500х1500мм

1273 мм

1262 мм

180 мм

Рекомендуемые размеры отходов (мм):

Размер оправы

Ширина

Длина

500х500мм

355 мм

500 мм

500x750мм

355 мм

750 мм

750x750мм

605 мм

750 мм

750x1000мм

605 мм

1000 мм

1000x1000мм

855 мм

1000 мм

1000x1500мм

855 мм

1500 мм

1500х1500мм

1355 мм

1500 мм

Конечное сравнение пчелы

Конечная пчела была разработана нашей командой инженеров с большим количеством мысли в каждом аспекте машины. Каждый из компонентов, используемых на нашей машине, спроектирован так, чтобы быть в паре друг с другом, чтобы создать идеальную экосистему, которая приводит к конечной машине с ЧПУ Bee.

Не обманывайте другие компании, которые заявляют о большем шариковом винте, большем количестве рельсов/подшипников или различном рельсовом положении, что сделает их машину лучше, чем конечная пчела. Это предположения, сделанные без инженерных причин или фактов продавцами, а не инженерами. Исследуя Технические характеристики компонентов, вы можете сделать вывод, что на самом деле большие шариковые винты, больше рельсов/подшипников, различные рельсы позиционирования уменьшают производительность машины.

Размер шарикового винта разработан для наших машин

● Диаметр

Конечная Пчела имеет шариковый винт диаметром 12 мм. Шаровой винт диаметром 12 мм был тщательно выбран нашими инженерами, чтобы сделать большую часть шагового двигателя NEMA 23.

Просто имея этот меньший диаметр, чем 16 мм шариковый винт, он уменьшает нагрузку на двигатель на 25%.Другими словами, когда шаговый двигатель NEMA 23 соединен с шариковым винтом 12 мм, двигатели движения проезжают через более жесткие материалы с крутящим моментом до 25%Чем те же моторы в паре с шариковым винтом 16 мм.

● Почему вы получаете больше крутящего момента от Шарового винта 12 мм?

Причина очень проста: чем дальше вы прикладываете силу к точке разворота, тем большее влияние эта сила окажет на объект разворота. На станке с ЧПУ вал шагового двигателя является поворотной точкой, а расстояние, где сила применяется к валу, определяется диаметром шарикового винта.
Аналогия на изображении ниже помогает объяснить, почему шариковый винт меньшего диаметра может быть более эффективным.

● Где следует использовать винты с большими шариками?

Больше шаровых винтов рекомендуется, когда они предназначены для работы с большими двигателями, такими как NEMA 34, или серводвигателями переменного тока для системы передачи, чтобы компенсировать дополнительный требуемый крутящий момент. Машины этого калибра также будут использовать Литые и фрезерованные стальные рамы, а не алюминиевые профили. Шариковый винт размером больше 12 мм не должен использоваться в конструкции, где Двигатели NEMA 23.

● Что насчет вибрации на шариковом винте меньшего диаметра?

Сохранение низкого уровня вибрации в системе передачи чрезвычайно важно для станка с ЧПУ. Благодаря этому у нас в паре в конечном итоге пчелы с 10 мм Шаг шариковый винт вместо обычной 4 мм шаг для светодиодные индикаторы оси X и Y оси. Это изменение имеет значительные результаты, что делает поездки с ЧПУ более небольшими вращениями шариковых винтов, таким образом, уменьшая вибрацию шариковых винтов с быстрой скоростью подачи.

Наши инженерные испытания заключаются:Шариковый винт 12 мм имеет идеальный баланс крутящего момента и вибрации в сочетании с двигателем NEMA 23 в станке с ЧПУ размером 1500x1500 мм или меньше.Большие шариковые винты являются неправильной конструкцией для двигателей NEMA 23. Вот почему the ULTIMATE Bee-лучший дизайн в своем роде!

2 рельса лучше 4

Более простой дизайн, лучшие результаты!

Правильное количество линейных рельсов и подшипников были выбраны нашими инженерами для повышения производительности. Подшипники HGH15CA, используемые на оси X и Y, были разработаны, чтобы иметь правильное расстояние между ними при установке на профиль серии 20.Ось Y каждый использует один HGR15 линейный рельс с 2 x HGH15CA подшипников Вагоны на портальные пластины.Используя 2 линейные рельсы HGR15, один на Y и один на A-side (раб оси Y), а не 4, вес, трение и сложность уменьшаются, Сохраняя достаточную грузоподъемность с подшипниками 4 x HGH15CA для динамической нагрузки номиналом приблизительно 14 кН (или approx.1,400 кг).Другими словами, динамическая нагрузка нашей конечной оси Y пчелы при использовании 1 рельса на одну сторону составляет около 1400 кг!

В системе, где считается только трение, вызванное подшипниками, с двойными рельсами и подшипниками на оси Y, как на изображении ниже, добавится дополнительная+ 100%Из количества трения, поэтому потребуется больше мощности двигателя. Если вы соедините это с любой минутой расхождения подшипника или рельса во время установки, сила, требуемая тем же двигателем для перемещения 4 подшипников, приведет к потере мощности двигателя, что приводит к потере производительности машины, которая использует 2 рельса (4 подшипника) на одном приводе.

Поскольку козловая часть оси X выполняет сборку Z, момент нагрузки (MR в частности) распределяется с помощью 4 x HGH15CA подшипников и 2 x рельсов HGR.

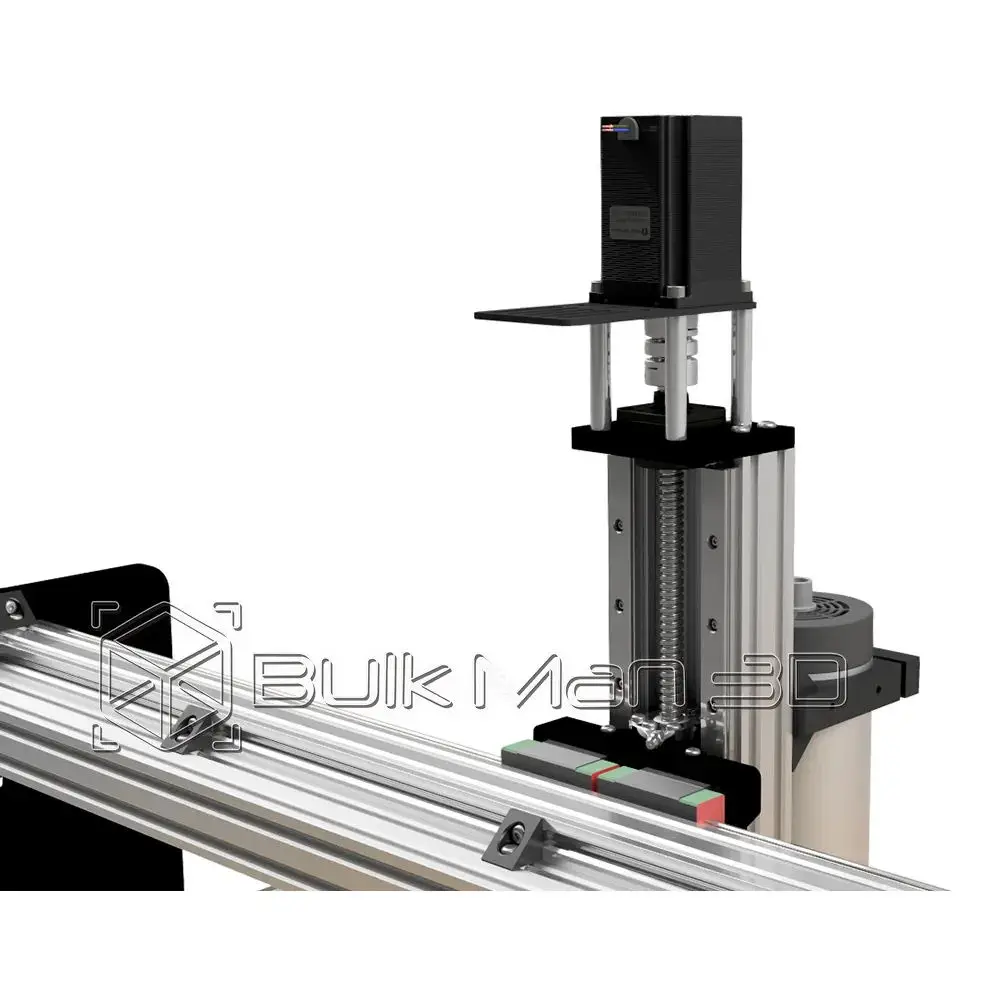

Ось Z использует линейные рельсы 2 x MGN15 и вагоны 4 x MGN15C, разделенные для получения максимального сопротивления нагрузкам рабочего момента (в частности MP).

Другими словами, мы задним ходом спроектировали силы, которым подвергается ось Z во время резки, а затем, рассчитали необходимое расстояние между подшипниками MGN для оси Z.

Примечание: расположение шариковых винтов, линейных рельсов и подшипников предназначены дляОптимальное позиционированиеНа всех осях (Y, A, X и Z) -Еще один пример инноваций в области 3D.

Параллельная конструкция подшипника

Противоположные конструкции подшипников являются дефектом

Противоположная конструкция подшипника, реализуемая другими конкурентами, является неправильной и неправильной конструкцией для оси X. Правильная конструкция заключается в том, что рельсы и подшипники находятся на одном лице, потому что подшипники менее восприимчивы к скручиванию с момента силы, когда они соединены с другим набором подшипников.

Противоположная конструкция подшипника более восприимчива к скручиванию, особенно в сочетании с тяжелыми шпинделями, такими как 2 кВт. Сила момента, подвергаемая подшипникам в этой конфигурации, вызовет больше выплесков, что означает худшие допуски по сравнению с более сильной и правильно спроектированной конструкцией, которая имеет подшипники на одной и той же поверхности.

Правильные муфты, используемые в конечной конструкции пчелы

Сравнение муфт

Двойные Мембранные муфты предназначены для шаровых винтов, а муфты челюсти не предназначены для шаровых винтов.Двойные Мембранные муфты более эффективны, чем соединительные муфты в сочетании с шариковыми винтами, так как они предназначены для нулевой люфта. В конструкции диафрагмы используются металлические пластины, а не пластик, что делает их более надежными и обеспечивает более длительный срок службы. Двойная мембранная муфта обеспечивает более высокую скорость и вибрацию в системе, что важно для высокой производительности и плавного хода ЧПУ. Плавная работа при небольшом отсутствии вибрации означает более плавные и высококачественные порезы.Конструкция, в которой используется Соединительная муфта с шариковым винтом, является неправильной конструкциейИ будет производить плохую отделку на рабочей части.

Прокладки шаровой гайки уменьшают вибрацию и привязку

Давая шариковой гайке Вибрационный буфер в виде резиновой прокладки, шариковый винт остается центрированным путем демпфирования вибрационных сил, воздействующих на металлические детали. Это обеспечивает точные результаты и предотвращает привязку оси.
Это небольшое дополнение делает конечную пчелу гораздо более эффективной системой, чтобы получить максимальную отдачу от вашей машины, не беспокоясь о повреждении или болтовне на вашей заготовке.

Обновляемые двигатели достигают коммерческих скоростей

Наш конечный Bee CNC имеет возможность модернизировать свои двигатели для достижения высокоскоростной работы, аналогичной промышленным машинам. Очень немногие машины могут соответствовать скорости rapids до 30000 мм/мин, как конечная пчелиная банка с сервоприводом. Это означает гораздо более быстрый рабочий процесс и больше рабочих мест. Машины конкурентов предлагают максимум 5000-6000 мм/мин.

Наши сервисы предлагают более высокие уровни точности и могут быть запрограммированы, чтобы получить максимальную производительность от вашего CNC, поэтому вам не нужно будет обновлять для более быстрой машины в будущем.

Дополнительная Высота оси Z увеличивает возможности работы

Наши машины предлагают 180 мм Z-axis рабочего пространства, чтобы максимизировать рабочий потенциал. Легко Измельчить большие куски дерева, пластика или алюминия или добавить роторную ось.
Когда наши инженеры разработали ULTIMATE BeeМы рассмотрели Отзывы наших клиентов о том, что мы хотели бы получить дополнительную работоспособную высоту.Таким образом, нет необходимости делать обновления или добавления позже, чтобы достичь большей глубины резания или пространства, чтобы добавить новую ось вращения.

Конечная пчела, лучшая и последняя в своем роде!

Исходящая из линии WorkBee, конечная пчела была тщательно разработана, чтобы быть лучшим и последним в своем роде. Нет необходимости в версиях 2, 3 и т. Д. Мы сказали нет обновлений, так как все было тщательно разработано, чтобы обеспечить наилучший дизайн и производительность машины. Как мы исследовали и рекламировали, это действительно конечная пчела.

«Ultimate Bee» особенности дизайна рамы

После многих часов исследований и прототипов, а также получая отзывы от сообщества, мы работали над созданием конечной пчелы. Конечная Пчела имеет много функций по сравнению с предыдущими дизайнами CNC, и наша команда снова привезла инновационную машину для перезапуска других.

Некоторые обновления от QueenBee PRO до ULTIMATE Bee включают

Прокладки для шаровой гайки

Точность лазерная резка 1,5 мм резиновые прокладки используются на всех шариковая гайка крепления

Скобы, которые позволяют легко выравнивать, сохраняя мостовую и безопасную стыковку в портальные пластины.

Прокладка помогает в строительстве, компенсируя любые незначительные расхождения, а также реагируя на поглощение вибраций во время работы (необходимо в более мостовой приводной системе).

Тихая передача серии SFS шариковая винтовая приводная система

Есть много преимуществ в использовании шариковых винтов, таких как высокая эффективность и реверсивность, устранение люфта, высокая жесткость, высокая точность выполнения и многие другие преимущества. По сравнению с контактными винтами с резьбой, шариковый винт добавляет шарики между гайкой и винтом. Таким образом, скользящее трение обычного винта заменяется подвижным движением шариков.

Конечная система привода пчелы была модернизирована до SFS1210 и SFU1204 шаровые винты и шаровые гайки. 10 мм Шаг SFS1210 используется на все оси дает заметное увеличение скорости при сохранении возможности для того, чтобы быть точным и фактическому измерению повторяемость больше или равна 0,01 мм. Использование искровых представленийXPRO V5Расчетное Разрешение Y, A и x-оси конечной пчелы составляет 0,00625 мм при 1/8 микро-шаге.

Шаровые винты SFU1204 с осью Z имеют шаг 4 мм, поэтому расчетное разрешение Z составляет 0,0025 мм.

Более толстые и большие шариковые винты не всегда означают лучшую систему привода. После тщательного тестирования было обнаружено, что шаровые винты диаметром более 12 мм будут требовать больше крутящего момента от двигателя, чтобы управлять системой, поэтому снижается производительность машины. Шариковые винты диаметром 12 мм-лучший выбор для размеров машины в пределах 2000 мм и с использованием приводной системы на базе NEMA23. Свяжитесь с нами по любым вопросамSupport@bulkman3d.com

Разрешение шарикового винта и микрошаговый стол:

Микрошаговый

SFU1204 - 4 мм шаг

SFS1210 - 10 мм шаг

Полный

0,02 мм

0,05 мм

1/2

0,01 мм

0,025 мм

1/4

0,005 мм

0,0125 мм

1/8

0,0025 мм

0,00625 мм

1/16

0,00125 мм

0,00313 мм

С помощью SFU1204 с шагом 4 мм на оси Z система может поддерживать свое положение даже в то время как двигатели не работают под напряжением-даже с более тяжелыми шпинделями с водяным охлаждением 2 кВт! Этот простой выбор означает, что при отключении питания больше не попадают в запас сломанные биты или шпиндели.

Экструзионная версия оси X

2040 экструзии на задней части оси X была заменена на 4040

Для улучшения управления кабелем и жесткости.

Путем добавления 4040 экструзии на заднюю часть C-Beam экструзии, ось X

Крепится с более сильной поддержкой.

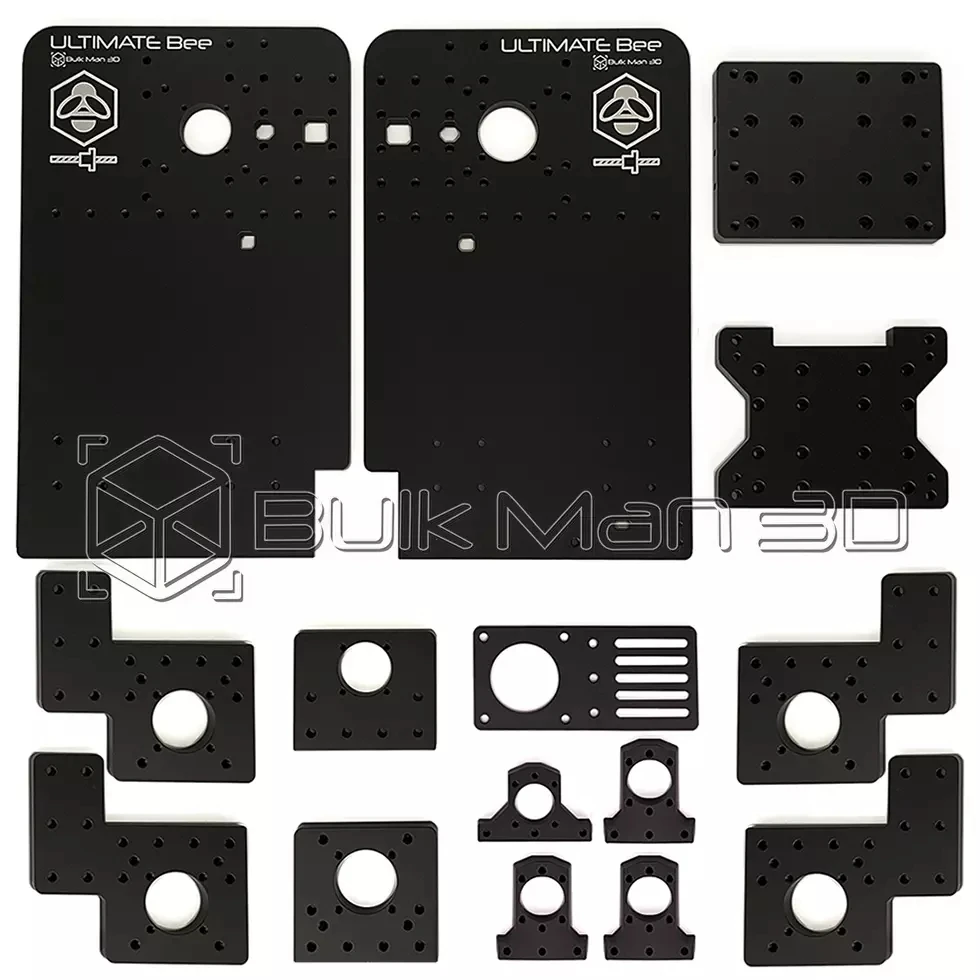

Дизайн пластины

Все пластины были полностью переработаны, чтобы включить лучший кабель

Управление, монтажные датчики и переключатели, что позволяет более адаптивно

Интегрированные приложения.

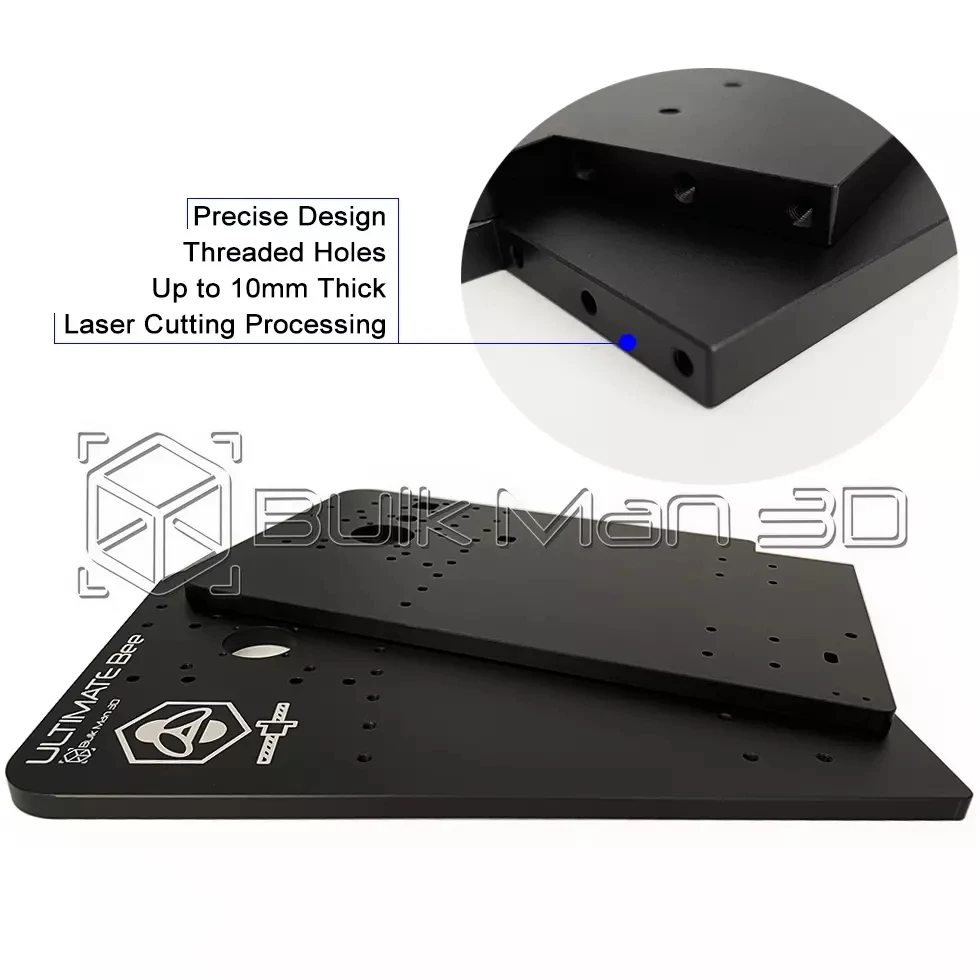

Все основные пластины изготовлены из толстого алюминия толщиной 10 мм. Все поверхности, где установлены опорные коляски, были обработаны плоскими, чтобы обеспечить гладкость

Поверхность для легкого и точного выравнивания.

HGR линейные рельсы

Y и ось каждый использует один HGR15 линейный рельс с 2 x HGH15CA

Опорные коляски на портальные пластины. С помощью 2x HGR15 линейных рельсов, один на

Y и один на A-side, вместо 4, это уменьшает сложность

Сборка и рельсовые трассы без ущерба для производительности.

Каждый подшипник HGR имеет динамическую нагрузку приблизительно 14 кН

(Или приблизительно. 1400 кг).

Мембранные муфты

Мы ввели Мембранные муфты с конечной пчелиной машины.

Одно из основных преимуществ использования мембранных муфт вместо стандартных

Гибкие Муфты в том, что есть значительно меньше люфта, а также резко увеличивают разрешение и повторяемость системы.

Мембранные муфты также предназначены для снижения уровня шума и вибрации

Компенсация. Компенсация вибрации увеличивает срок службы

Механическое оборудование, используемое на системе передачи.

Каковы линейные рельсы и подшипники?

Линейные рельсы состоят из двух частей, рельса и подшипника.

Рельс является точной обработанной усиленной стальной сборкой, которая имеет двойную

Параллельные треки направляют подшипник (также как ролик).

При соединении рельса с подшипником вы достигаете низкого трения и высокого

Жесткость линейного движения для нагрузок от 1 кг до тысячи килограммов.

Почему используются линейные рельсы?

Особенности электроники

● Шаговый двигатель Close Loop и шаговый драйвер

● 57 интегрированный серводвигатель

Размер: 52x76x148 мм (2x3x5,8 ″)

Входное напряжение: 20 ~ 50 В постоянного тока (типичное значение 36 В)

Мощность: 180 Вт

Диаметр вала: 8 мм

Крутящий момент: 0.6нм

Номинальная скорость: 3000

Сопротивление: 0,53 ± 10% Ω

Непрерывный выходной ток: 6A

Скорость отклика частота: 50 кГц

Пиковый крутящий момент: 1,71

Максимальная частота импульса: 250K

По умолчанию скорость передачи данных: 9,6 кбит/с (требуется внешний интерфейс преобразования)

Режим охлаждения: Естественное охлаждение или принудительное воздушное охлаждение

Подходит для контроллера: DDCS V3.1, UC300

● Nema 23 шаговый двигатель-высокий крутящий момент

Удерживающий крутящий момент: 2.45N.m

Номинальное напряжение: 3,6 V

Номинальный ток: 3A

Угол шага: 1,8 ° ± 5%

Номер фазы: 2

Сопротивление изоляции: 100MΩ мин. (500 В постоянного тока)

Класс изоляции: класс B

Инерция ротора: 600 г. См2

Сопротивление на фазу: 1,2 Ом ± 10%

Индуктивность на фазу: 4mH ± 20%

Крутящий момент: 90 мн. М

Подходит для контроллера: CNC xPROV5, UC300, GRBL с высоким током и т. д.

Кредит

«V-Slot» и «C-Beam» являются зарегистрированными торговыми марками ООО «OpenBuilds», выпущенными по лицензии Creative Commons «атрибуция-ShareAlike».
