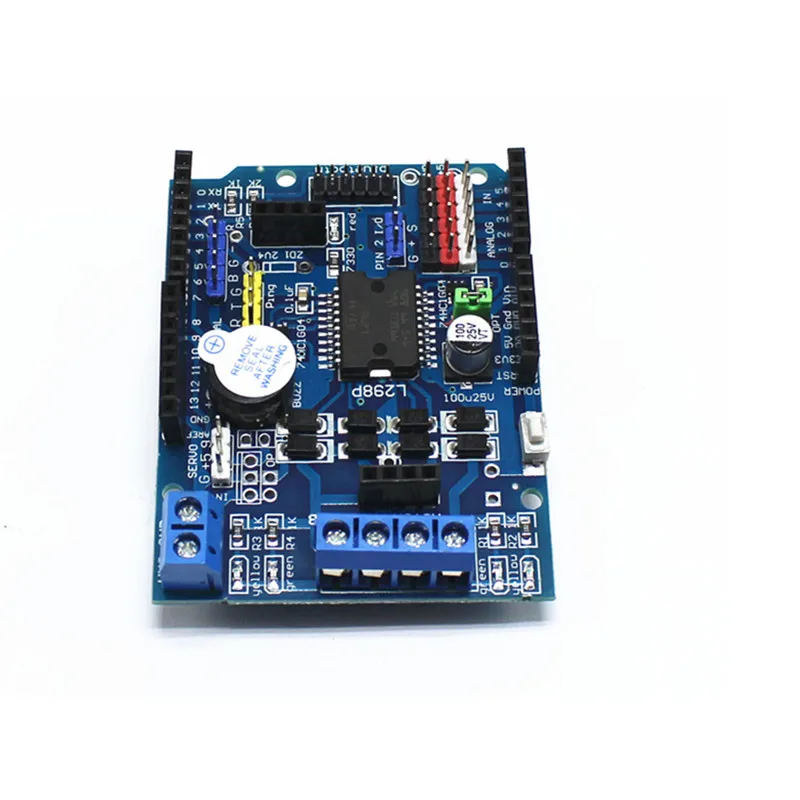

L298P Защитная плата двигателя шагового постоянного тока модуль привода

L298P Защитная плата двигателя шагового постоянного тока модуль привода

L298P щит драйвер двигателя постоянного тока использует превосходный мощный двигатель LGS выделенный чип драйвера L298P, который может непосредственно управлять 2 двигателями постоянного тока с током вождения 2A, И выходной терминал двигателя использует 8 высокоскоростных диодов Шоттки в качестве защиты. Ламинированный дизайн может быть непосредственно подключен к нему, что более удобно в использовании!

I. Обзор:

298P ЩИТ DC драйвер двигателя принимает L G S компании отличный мощный двигатель выделенный чип драйвера L 2 9 8 P, который может непосредственно управлять 2 direct

Текущий двигатель имеет ток вождения 2 А, а выходной терминал двигателя использует 8 высокоскоростных диодов Шоттки в качестве защиты. Проводка цепи является разумной и равномерной

Принимая SMD компоненты, ламинированный дизайн может быть непосредственно подключен к r d u i n o.

L 2 9 8 P S h i e l d драйвер двигателя постоянного тока имеет P W M режим контроля скорости. Двигатель может питаться от входа Ar d u i n o V I N или разъема на приводе

Линейный вход колонки, используйте перемычку для переключения.

2. Технические параметры:

1. Входное напряжение логической части в D: 5 В

2. Приводной части входное напряжение V S: VI N вход 6,5 ~ 12 V, P W R I N вход 4,8 ~ 2 4 V

3. Логическая часть рабочего тока I s: ≤ 3 6 m A

4. Рабочий ток ведущей части I o: ≤ 2 A

5. Максимальная мощность рассеивания: 2 5 Вт (T = 75 °C)

6. Управление сигнал уровня входного сигнала: высокий уровень: 2,3 V ≤V я n≤ 5 V Низкий уровень:-0,3 V ≤V я n≤ 1. 5 В

7. Рабочая температура:-25 ℃ ~ + 130 ℃

8. Привод: двойной высокомощный H-bridge привод

3. Особенности:

1. На плате есть чип привода двигателя L 2 9 8 P, и цифровой порт I O (D10, D11, D12, D13) основной платы непосредственно используется, без громоздкой проводки.

2. Бортовой зуммер (D4), вы можете установить сигнализация заднего хода колокольчика.

3. Удобный интерфейс двигателя, который можно разделить на два выхода двигателя.

4. Два интерфейса Bluetooth, которые могут быть непосредственно подключены без подключения.

5. Есть семь цифровых интерфейсов D 2, D 3, D 5, D 6, D 7, D 9 и D, которые не заняты.

6. Шесть аналоговых интерфейсов A 0-A 5 не работают.

7. Есть индикаторы для переднего и обратного рулевого управления.

Четыре. Тестовый код

Int E1 = 10;

Int M1 = 12;

Int E2 = 11;

Int M2 = 13;

Настройка пустоты ()

{

PinMode (M1, выход);

PinMode (м2, выход);

}

Пустая петля ()

{

{Значение int;

Для (значение = 0; Значение <= 255; Значение + = 5)

{

DigitalWrite (M1,HIGH);

DigitalWrite (M2, HIGH);

Аналог (E1, значение); /регулирование скорости ШИМ

Аналог (E2, значение); /регулирование скорости ШИМ

Задержка (30);

}

Задержка (1000);}

{Значение int;

Для (значение = 0; Значение <= 255; Значение + = 5)

{

DigitalWrite (M1,LOW);

DigitalWrite (M2, LOW);

Аналог (E1, значение); /регулирование скорости ШИМ

Аналог (E2, значение); /регулирование скорости ШИМ

Задержка (30);

}

Задержка (1000);}

}

Загрузите код на панель управления ARDUINO, подключите наш L298P-shield, подключите внешний источник питания, и ваш двигатель может двигаться.

Технические характеристики:

1. Входное напряжение логической части VD: 5 В

2. Вход напряжение VS фар дальнего света, часть: идентификационный номер транспортного средства, Вход 6,5 ~ 12V, PWRIN Вход 4,8 ~ 35V

3. Логическая часть рабочего тока МКС: <36 мА

4. Рабочий ток Io части вождения: <2A

5. Максимальная мощность рассеивания: 25 Вт (T = 75 ℃)

6. Управление сигнал уровня входного сигнала: высокий уровень 2,3 V<Vin<5V, низкий уровень-0,3 V<Vin <1,5 V

7. Рабочая температура: -25 + 130 ℃

8. Аппаратный интерфейс: 5,0 мм Шаг терминала

9. С Фиксированной пряжкой, и может получить доступ к контрольному сигналу через массив

10. Форма привода: двухканальный высокомощный H-bridge привод

11. Размещение штыря: D4 ~ D7 непосредственно Управляйте двигателем

12. Поддержка PWM/PLL режим управления скоростью двигателя

13. Размер: 68*53 мм
