TPA3116 Bluetooth 4 2 высокомощный 1 сабвуфер с избыточным весом цифровая плата усилителя

TPA3116 Bluetooth 4 2 высокомощный 1 сабвуфер с избыточным весом цифровая плата усилителя

Информация о продукте:

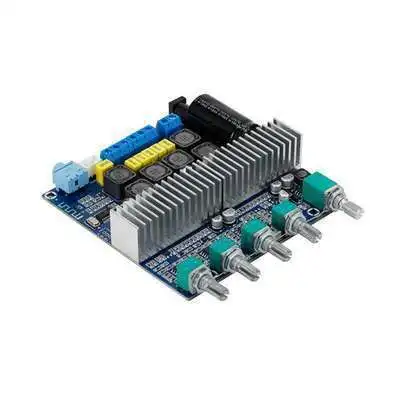

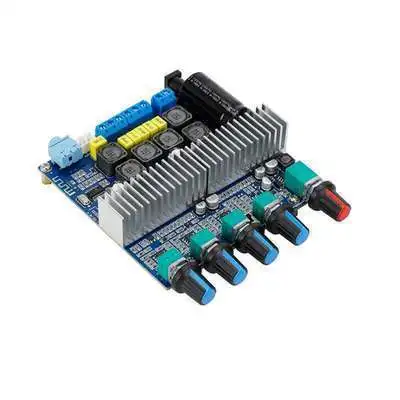

Это bluetooth-аудиоприемник с предварительной усилением и обработкой басов. 2,1 Плата усилителя мощности с басами, регулировкой громкости левого и правого каналов, регулировкой ВЧ и контролем общего объема потенциометра.

Высокопроизводительный чип цифрового усилителя мощности TPA3116D2 является ядром, один для параллельного выхода мостового сабвуфера и один для выхода левого и правого каналов.

С помощью одного источника питания постоянного тока 12-24 В, он может поддерживать 50 Вт (левый канал) + 50 Вт (правый канал) + 100 Вт (басовый канал) трехканальный выход.

Широкое рабочее напряжение, энергосберегающая конструкция, эффективность до 90%. Вы можете использовать импульсные источники питания с хорошей производительностью, импульсные источники питания для ноутбуков, аккумуляторные бутылки или источники питания для автомобилей и т. Д....

Если используется блок питания трансформатора переменного тока (AC), он должен быть преобразован в источник питания прямого тока (DC) с выпрямлением и фильтрацией, прежде чем его можно подключить. Обратите внимание на то, что в постоянный ток (постоянный ток) на холостом ходу, оборот в минуту (напряжение не должно быть больше, чем 25,5 вольт постоянного тока (это очень важно)

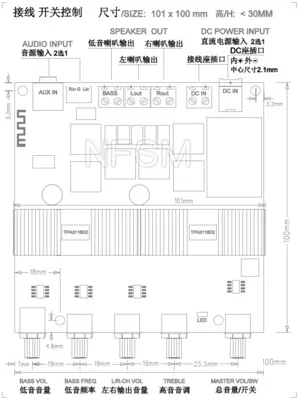

Доска-это готовая доска, которая была сварена и протестирована. Подключите динамик в соответствии с схемой, подключите источник питания, а затем подключите аудио-устройство Bluetooth или устройство воспроизведения источника звука, а затем вы можете использовать его.

Основные технические параметры:

Размеры: 101 (Ш) x 100(D) x (в)<30 мм, за исключением потенциометра и торцевой части

Диапазон рабочего напряжения: 11-25 В постоянного тока (ток 3-4 а, или 19-24 В/4-5A, если требования к мощности выше 20-24 В/8-9a)

Расстояние приема Bluetooth: >8 м (метров)

Чувствительность аудио входного сигнала: 600-800мв, диапазон частотного отклика: 20 Гц-20 кГц,

Сопротивление динамика: левый и правый канальный динамик s: 4-8 Ом, сопротивление НЧ-динамика: 2-8 Ом,

Это фактические данные тестирования на приборе. Выходная мощность связана с напряжением источника питания и током, импедансом динамика и амплитудой входного источника звука. Обычно напряжение источника питания выше, выходная мощность, которую можно поддерживать, будет больше. Динамики с различными характеристиками могут поддерживать различные выходные мощности. Обычно сопротивление динамика меньше, и мощность легче достичь.
