Описание

Основной чип: ESP8266 CH340G.

Плата разработки WIFI, 4 м байт.

Поддерживается (кроме D0).

Поддержка OTA on line.

1 микро USB соединение.

1 аналоговые входные (3,3 V Макс вход).

5V 1A импульсный источник питания на борту.

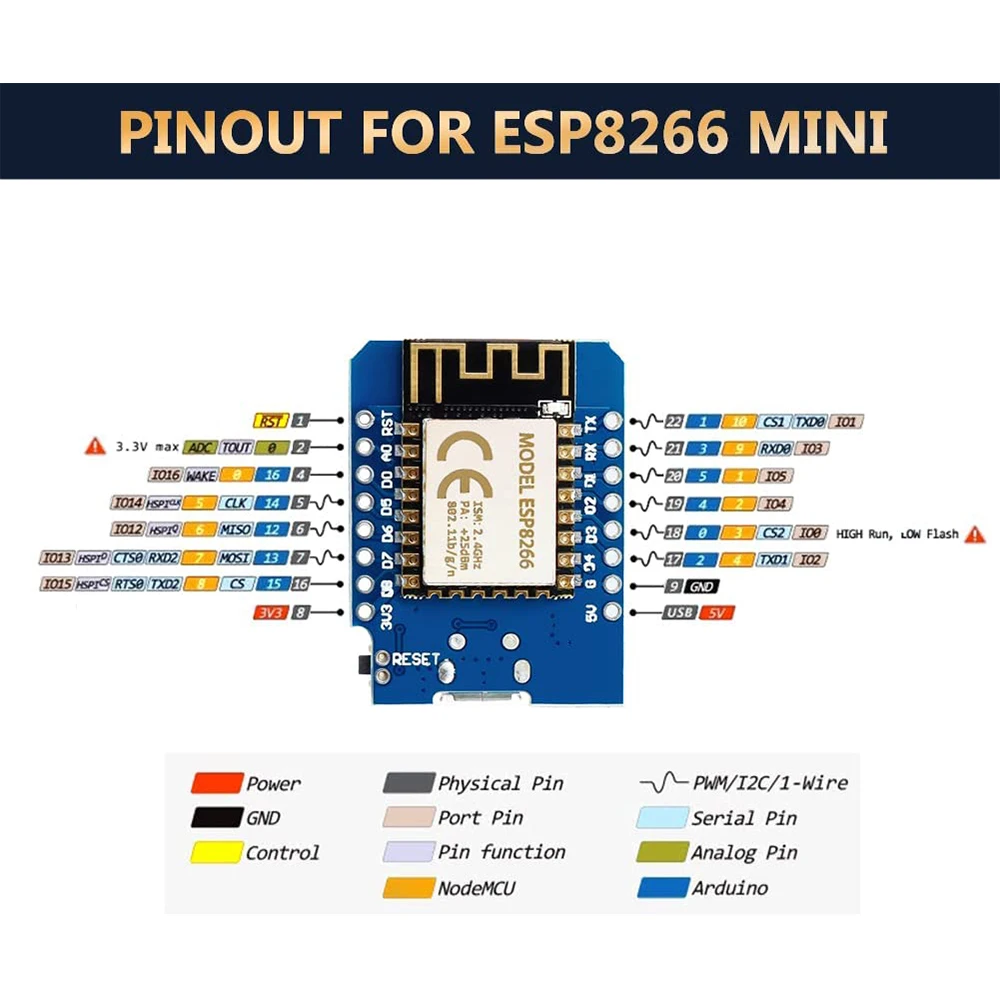

11 цифровых входных/выходных контактов, все контакты имеют прерывание/ШИМ/I2C/один провод и Подключение micro-USB.

Как начать работу для Arduino:

-Драйвер установки

Перед использованием мини-досок D1 необходимо настроить драйвер CH340g.

-Python

В Windows необходимо установить Python 2.7.10.

На Linux и MAC OSX вам не нужно устанавливать его, поставляется с предварительно установленной ОС.

-Установка аппаратной посылка «диспетчер плат или GIT».

Мы рекомендуем использовать GIT, вы всегда можете получить последнюю версию.

Установка для Arduino IDE:

0. Вам понадобится Ссылка для копирования и вставки, но я не могу связать его здесь. Найдите в Google «arduino ide esp8266 board manager»-первый результат должен быть для веб-сайта «readthedocs», и у него должны быть все необходимые инструкции. Однако для ясности я также перечислю их здесь.

1. Убедитесь, что у вас установлен Python (это может быть дополнительно-я не устанавливал Python напрямую, но я устанавливал для Arduino IDE и не было проблем).

2. Откройте для Arduino IDE и перейдите в файл-> предпочтения

3. Под "дополнительные url-адреса менеджера платы" в нижней части вставьте ссылку (это в файл json-файла), которую вы скопировали с другой страницы в эту коробку и нажмите "ОК"

4. Перейдите к инструментам --> плате --> и выберите менеджера (рядом с верхней частью)

5. Найдите «ESP8266» и установите результат (должен быть от «ESP8266 Community»)

Выбор доски для Вашего эскиза:

1. Перейдите к инструментам --> плате и выберите «LOLIN(WEMOS) D1 R2 & mini» или «NodeMCU 1,0 (12-E модуль)»-один из них работал для меня

2. Обязательно выберите, какой COM порт платы из Tools -> port

3. Проверьте, что скорость загрузки составляет 115200 (она уже должна быть)

Протестируйте доску «мигание»:

1. Перейдите в файл --> Примеры --> ESP8266 и выберите «мигание» вверху

2. Вам не нужно ничего менять, поэтому нажмите загрузить

3. Как только он закончился, проверьте, что ваш синий светодиодный светильник мигает

Протестируйте Wi-Fi платы для "ArduinoOTA":

0. Это не обязательно, но чтобы убедиться, что ваш WiFi модуль действительно работает, вам нужно попробовать подключить

1. Перейдите в файл --> Примеры --> ArduinoOTA и выберите "BasicOTA"

2. Только изменения, которые вы должны сделать, находятся в строках 7 и 8 для вашего SSID WiFi и пароля

3. (опционально) Сохраните эскиз

4. Перейти к инструментам --> Порт: если все было успешно, вы должны быть в состоянии увидеть ESP8266 здесь (COM все, что угодно) -- выберите его

5. Нажмите и откройте серийный монитор

6. После завершения загрузки программы, убедитесь, что измените скорость передачи данных на 115200 на последовательном мониторе

7. Проверьте, чтобы убедиться, что вы получили сообщение «Готово», а затем ip-адрес

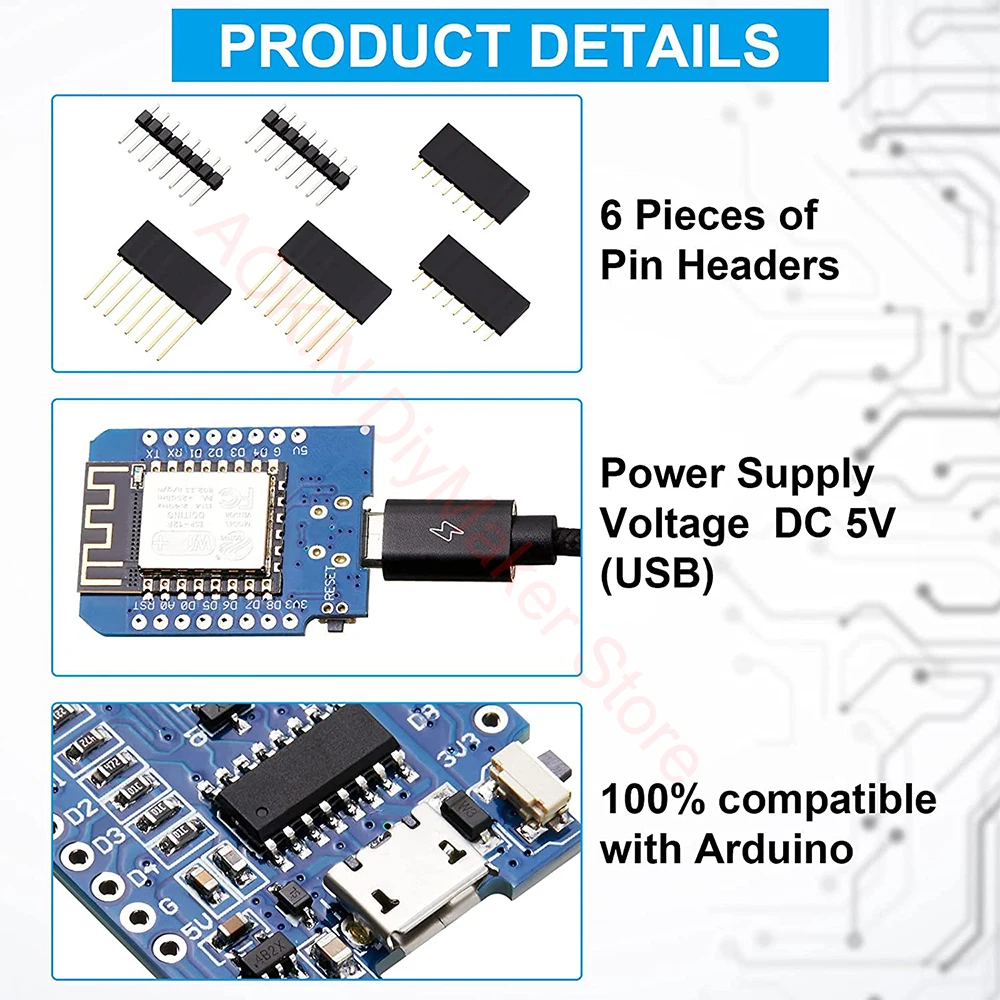

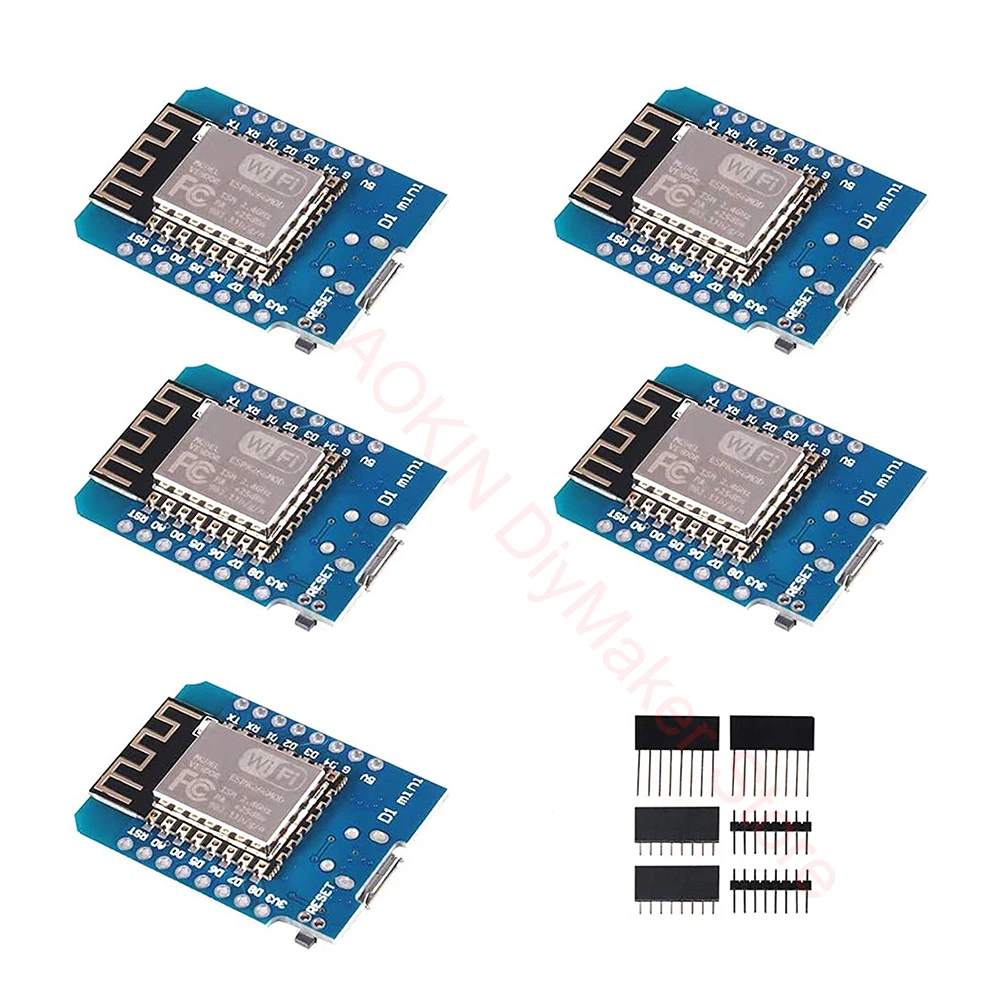

Посылка включает в себя:

5 шт.
