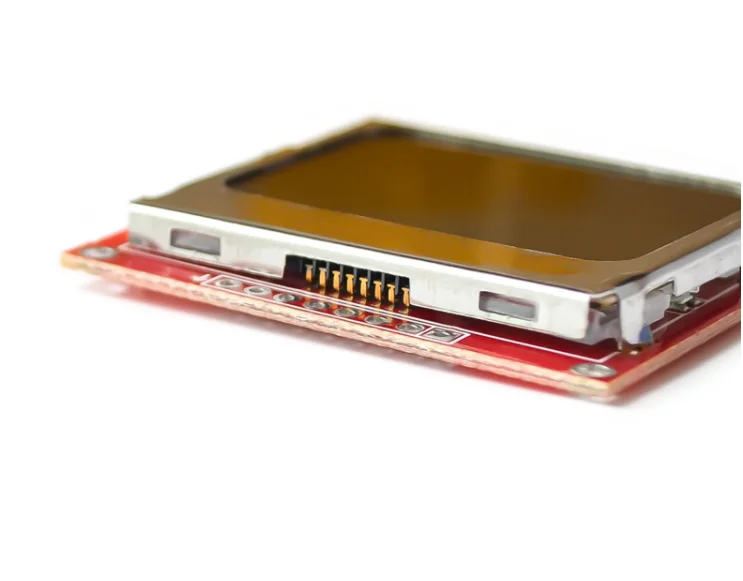

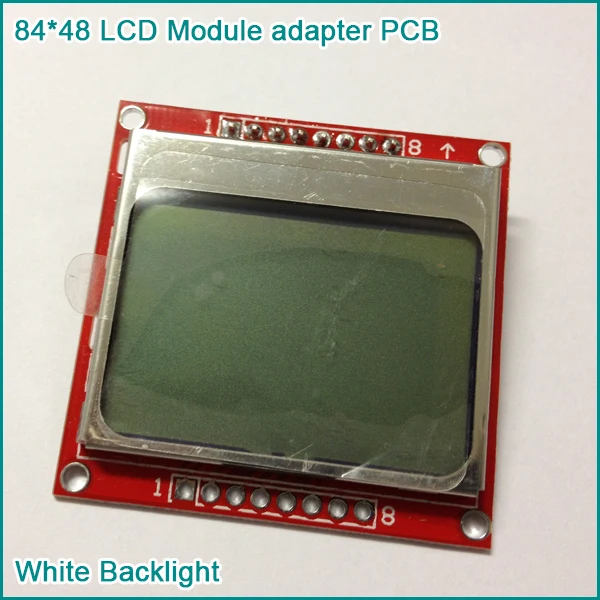

ЖК-дисплей модуль монитор белая подсветка адаптер PCB 84*48 84x84 для Nokia 5110 экран для Arduino

· Светильник linkedwith GND, задний светильник будет гореть.

· Нужно, чтобы вы сдавливали экран и печатную плату, может быть потеряно после доставки.

· Применение Li-Ion 3,3 В контроллер, в противном случае дисплей может быть довольно расплывчатый.

Напряжение источника питания:

2,7 V-3,3 V,5Vis OK, но часть экрана становится черной при тестировании

Уровень интерфейса данных:

2,7-5 В

Выходное напряжение подсветки:

Высокий 3,3 V

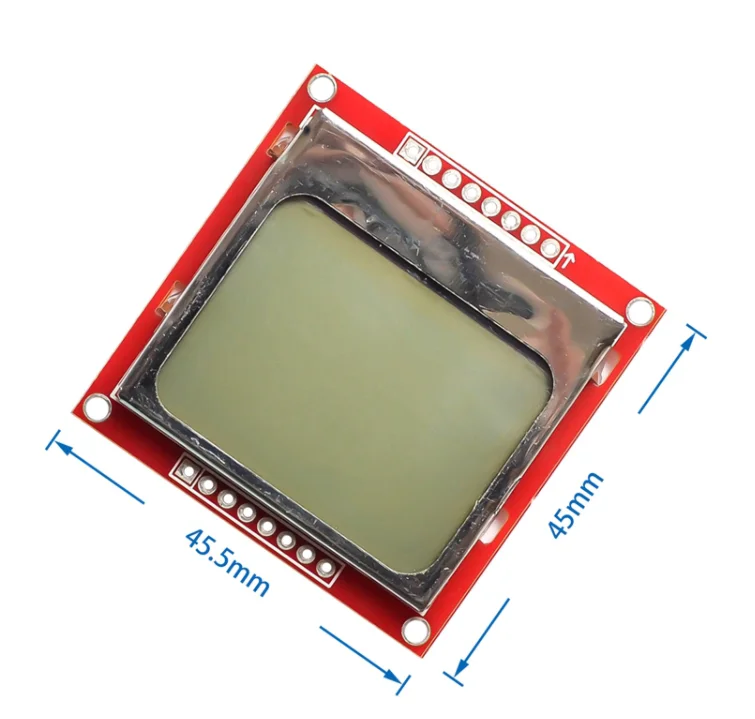

Размер модуля:

43,6 мм x 43,1 мм (ширина X высота)

Диаметр установки:

2 мм

Подсветка:

Белый

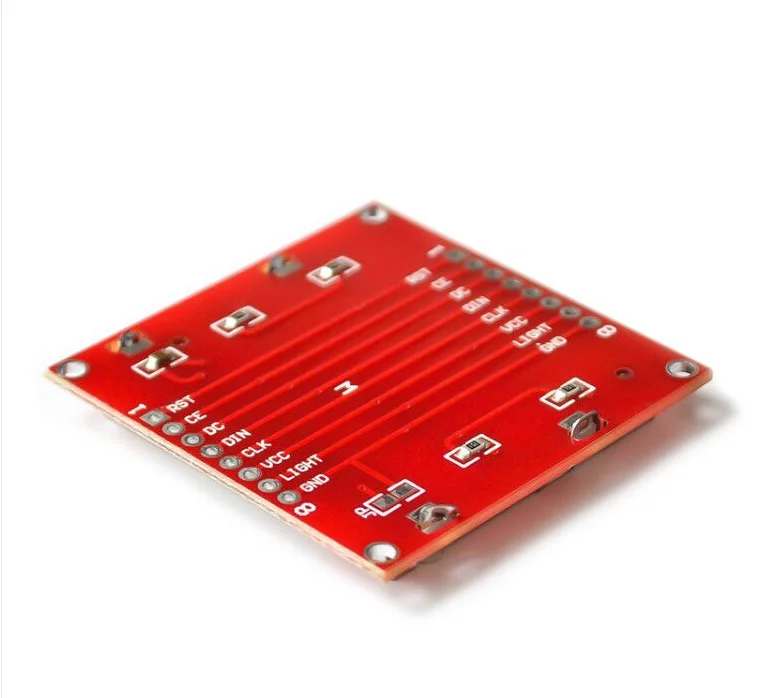

· RST -------- сброс?

· CE ------------ выбор чипов?

· Выбор данных/команд

· DIN ---------- линия последовательных данных?

· CLK ----------- серийные часы Spee

· 3,3 V --- VCC?

· Светильник --------- задний светильник

· GND ---------- powernegative

· 84X84 матричный ЖК-дисплей, может отображать 4 линии символов

· Используйте последовательный интерфейс для связи с процессором thamaster, количество сигнальной линии интерфейса Значительно уменьшено, только 8 сигнальных линий, включая питание и GND. Поддержка различных типов MCU, таких как SPI,MCS51 серийный режим 0 AVR. Скорость передачи данных до 4 Мбит/с, может полностью записывать данные без времени ожидания.

· Можно использовать проводящий клей для подключения модуля к печатной плате, без подключения кабеля. Металлические крючки на модуле могут зафиксировать модуль на печатной плате, что очень легко установить и заменить.

· ЖК-контроллер/чип драйвера был связан с ЖК-чипом, объем ЖК-дисплея небольшой

· Низкий источник питания, рабочий ток в нормальной ситуации ниже 200 μa и имеет режим отключения питания
