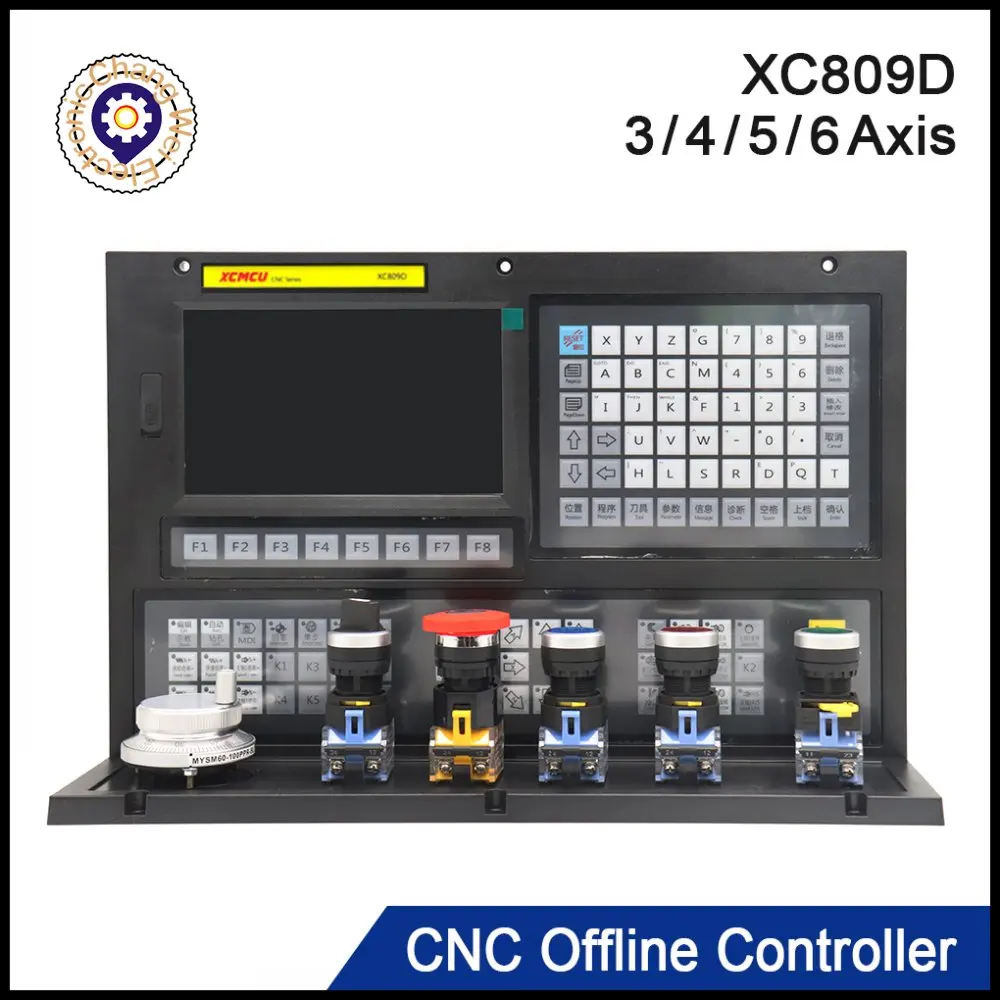

XC809D 3-6 осевой USB-контроллер с ЧПУ 24 В поддержка FANUC G-code автономное фрезерование

XC809D 3-6 осевой USB-контроллер с ЧПУ 24 В поддержка FANUC G-code автономное фрезерование

Посылка включает в себя:

1 x система управления ЧПУ XC809D

Описание:

XC809D многофункциональная система CNC-это система CNC нового поколения, разработанная нашей компанией. Поддержка резьбы, фрезерования, сверления и нарезания резьбы. Он использует 32-битный высокопроизводительный микропроцессор, в режиме реального времени multi-задачи управления технологии, и аппаратных интерполяции, полный связь, высокоскоростной небольшой отрезок перспективный алгоритм. 0,001 мм Точность интерполяции, максимальная скорость 30 м/мин. Это лучший выбор для гравировального станка, небольшого обрабатывающего центра, фрезерного станка с ЧПУ и сверлильного станка с ЧПУ.

СравнениеXC709D,XC709M,XC809D,XC809M:

Модель

XC709D

XC809D

XC709M

XC809M

Область применения

Используется в гравировальных станках, гравировальных и фрезерных станках, малых обрабатывающих центрах

Используется для сверления, нарезания резьбы и автоматизированных буровых машин.

Алгоритм

Микро-отрезков перспективный алгоритм

Общий алгоритм

Заготовка

Стандартная обработка заготовки

Обработка нестандартной заготовки

Ручное Программирование

Поддержка

Не поддерживайте

Программа экспортируется с компьютера

Поддержка

Поддержка

Особенности:

On32-bit основе микропроцессора, полностью соединенная, 0,001 мм Точность интерполяции, максимальная скорость 30 м/мин, поддержка направления + импульса и пульса квадратуры.

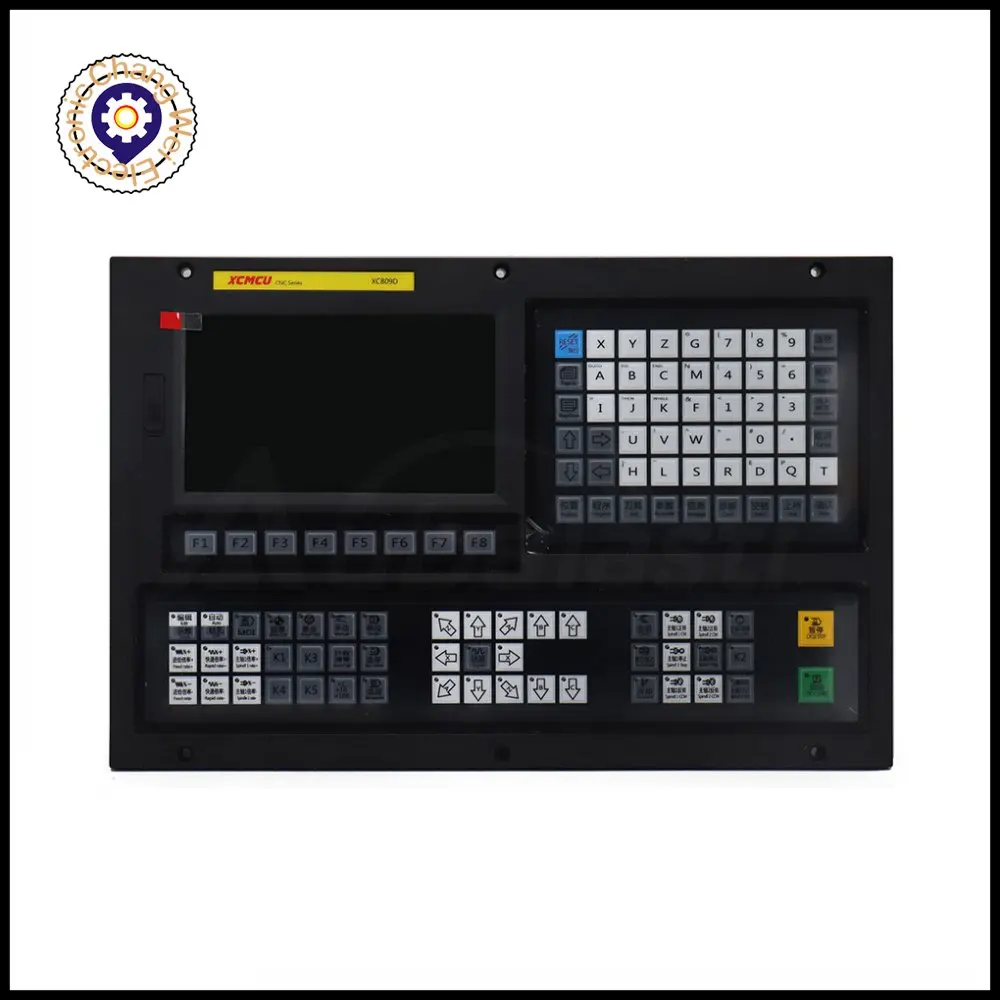

7-дюймовый цветной широкоэкранный ЖК-дисплей, разрешение 800 × 480, интерфейс Windows стиль. Оснащен 8 мягкими функциональными клавишами, операция проста и удобна в обучении. Предоставляет богатый интерфейс отображения, такой как классификация параметров, журнал сигнализации, диагностика системы и т. д., удобный для отладки и обслуживания.

Поддерживает международные стандартные инструкции G и совместим с инструкциями fanucsystem.

40 видов G-command, поддержка цикла бурения и нарезания резьбы.

Часть программы полноэкранного редактирования, Встроенный 512 М массивное пространство программы, может хранить N частей программы.

Интерфейс USB, поддержка чтения дисковых файлов и записи, резервного копирования данных.

Вход 24 точки (расширяемый до 96), выход 24 точки (на заказ).

Язык интерфейса оператора: китайский, английский, переключаемый.

Используется прединтерполяционное ускорение и управление торможением.

Поддержка нож инструмент длины компенсации и инструмент для радиуса компенсации.

Поддержка пробной обработки ручного колеса для облегчения отладки программы.

Поддержка многоуровневого управления, удобное управление устройствами и ограниченная функция блокировки системы.

SupportGG, Mastercam, PowerMill, FeatureCAM, ArtCAM, JDPaint, Wentaiand другие вечерние файлы программного обеспечения G code.

Поддержка журнала инструментов для самостоятельного программирования, гибкое использование различных журналов инструментов.

Основные функции

Количество оси управления

1 ~ 6 осей (X, Y, Z, A, B, C)

Количество оси связи

Полная связь

Журнал инструментов

Поддержка, необходимо отредактировать код журнала

Шпиндель

2 аналоговых шпинделей, где шпиндель 1 может использовать цифровой шпиндель (занимающий цифровую ось)

Контроль шпинделя

Да

Минимальная команда

0,001 мм

Максимальное значение команды

± 99999999 × Минимальный командный блок

Быстрая скорость подачи

30000 мм/мин

Быстрое переключение скорости подачи

F0, 25%, 50%, 75%, 100%

Импульсный режим

1: направление + пульс 2: пульс квадратуры (если драйвер поддерживает, рекомендуется, защита от помех сильнее)

Максимальная частота

Можно установить 100 кГц, 200 кГц, 500 кГц. (500 кГц может быть реализован только во всех осях ортогонального режима вывода)

Контроль скорости подачи

0 ~ 150%

Электронное Передаточное отношение

1 ~ 65535: 1 ~ 65535

Автоматическое ускорение и замедление

Да

Позиционирование

G00 (позиционирование линейной интерполяции)

Интерполяция

Прямая линия (G01), дуга (G02/G03/G12), спиральная интерполяция

Возврат в исходную точку

Автоматическое возвращение в точку отсчета (G28)

ЖК-дисплей

7-дюймовая TFT ЖК-дисплей экран с разрешением 800 × 480

Программный ключ MDI

8

Один шаг к

X1, x10, x100

Интерфейс связи

Интерфейс u-диска

Внешний интерфейс ручного колеса

Да

Интерфейс ввода/вывода

24/24 (расширяемый для 96/96)

Пауза (секунды)

Да

Квазистоп состояние

Да

Квази-стоп

Да

Проверка хода хранения

Да

Операция MDI

Да, поддержка многосегментной работы

Сброс

Да

Переключатель скачка

Да

Односегментная работа

Да

Переключатель защиты программы

Да

Функция самодиагностики

Да

Аварийная остановка

Да

Мощность

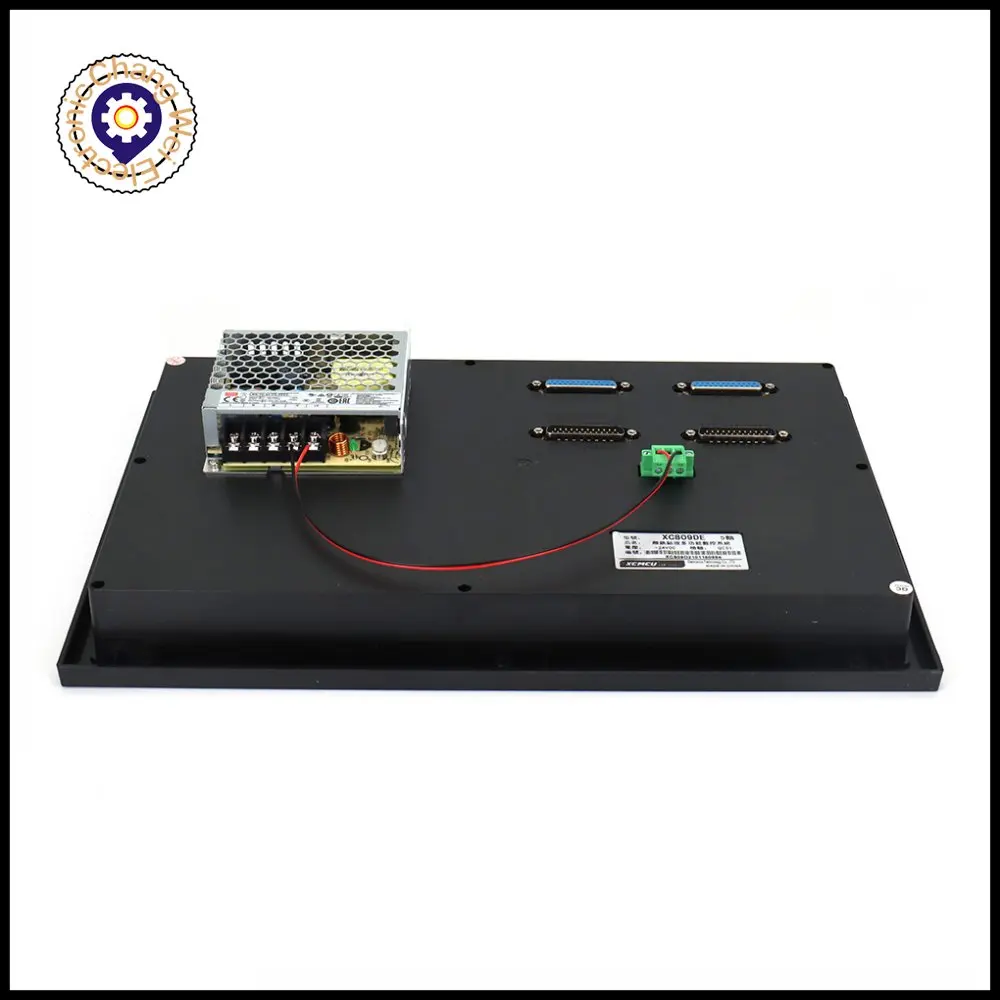

Однофазный Вход 100 ~ 240 В переменного тока 1.52A 50/60 Гц ± 1, выход 24 В постоянного тока 3.2A

Система координат

Машинная система координат (G53), система координат заготовки (G92, G54 ~ G59), локальная система координат (G52), определение плоскости системы координат

Автоматическая настройка системы координат

Да

Десятичный точечный ввод

Да

Вспомогательная функция

Вспомогательная функция

Цифры M2, настройка кода M, руководство/MDI/автоматический режим управления шпинделем вперед вращение, обратное вращение, остановка; Контроль запуска и остановки охлаждающей жидкости; Контроль запуска и остановки смазки и т. д.

Функция шпинделя

Функция шпинделя

Двойные шпиндели

Цифровой шпиндель

Поддержка ed шпинделя 1, занимает одну цифровую ось (ось Z не поддерживает), и скорость вращения более стабильна.

Нарезание резьбы

Поддержка

Аналоговый выход шпинделя

Да, двойные шпиндели

Функция ножа

Функция инструмента

Поддержка Автоматическая смена инструмента, Поддержка Сплит центровочные нож, 3-точечная центровочные инструмент

Память компенсации инструмента

-9999,999 ~ 9999,999, 99

Компенсация инструмента

Компенсация длины для каждой оси

Операция редактирования

Функции редактирования

Параметры, диагностический bitwise вход, программа редактирования, MDI мульти-блок исполнения

Емкость для хранения

512 М

Количество хранимых программ

Нет

Отображение имени программы

Китайский, английский, цифры, комбинация

Поиск линии программы

Да

Пропустить дополнительный блок

Да

Переключатель программы

Да

Дисплей

Дисплей

Китайский, английский, переключаемый

Время обработки, количество частей дисплея

Да

Скорость вращения шпинделя, команда M/S

Да

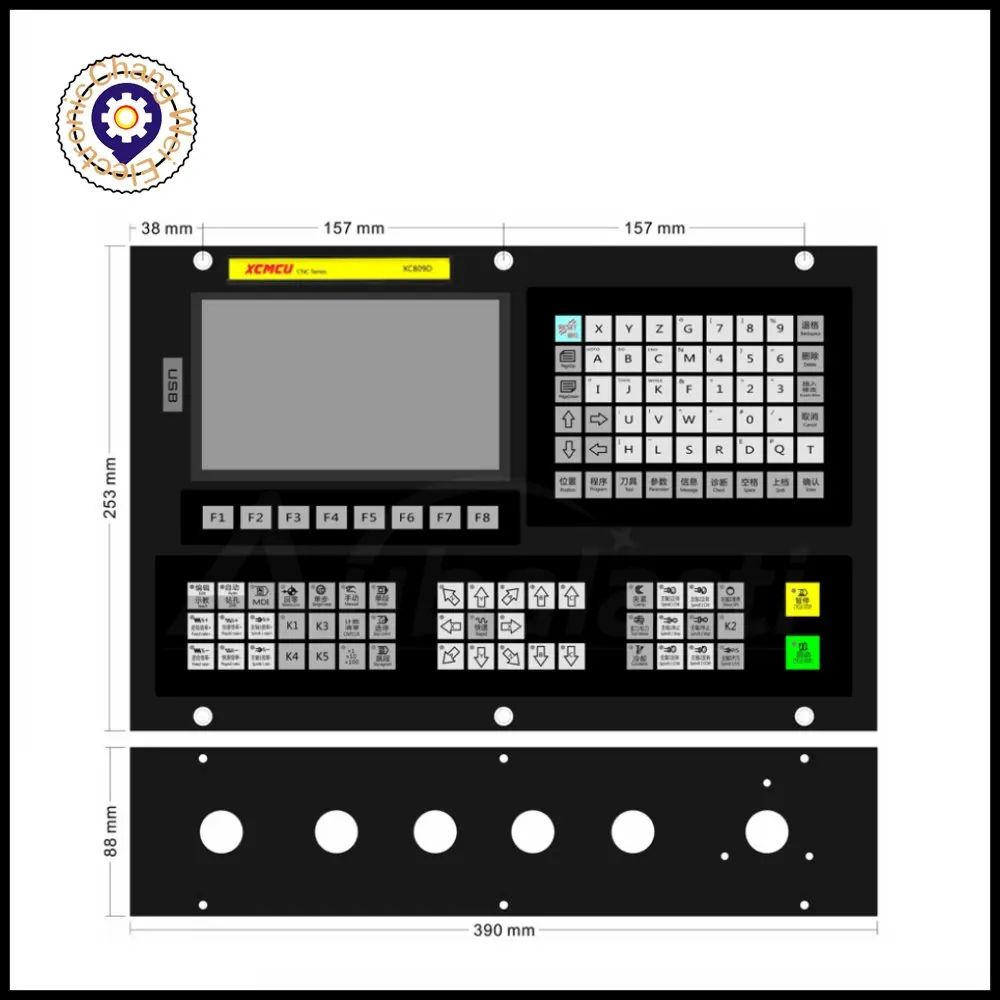

Размеры (мм)

Размеры (высота × ширина × толщина) 390 × 253 × 80

Размер отверстия (высота x ширина)

370 × 228

Скорость вращения шпинделя, команда M/S

Да

Размеры (мм)

Размеры (высота × ширина × толщина) 390 × 253 × 80

Размер отверстия (высота x ширина)

370 × 228
