Беспроводной модуль LoRa 2 4 ГГц 27 дБм 500 МВт 7 км UART SX1281 беспроводной

Беспроводной модуль LoRa 2 4 ГГц 27 дБм 500 МВт 7 км UART SX1281 беспроводной

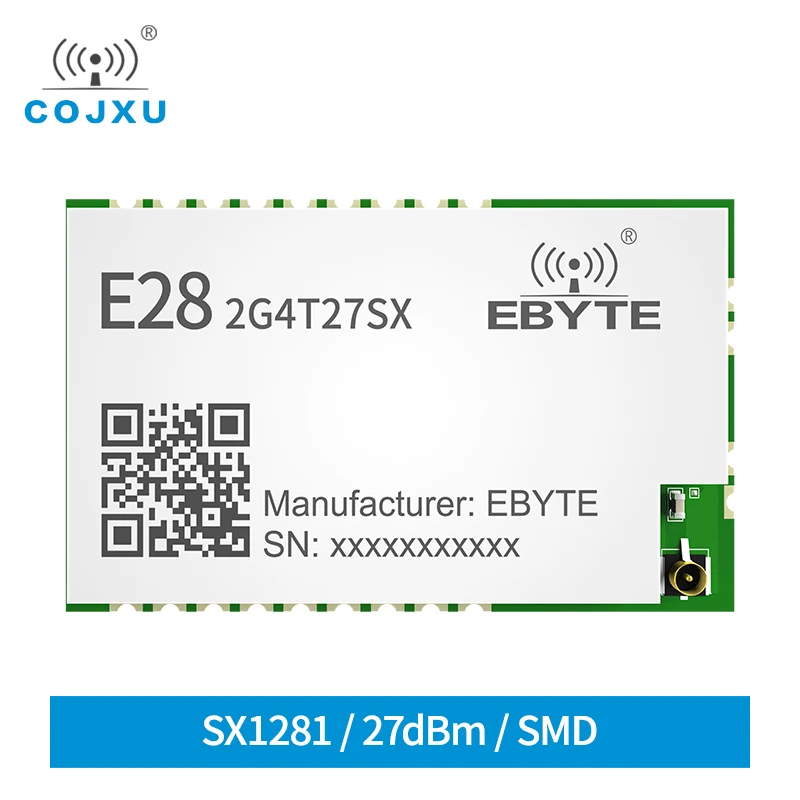

[Описание]:E28-2G4T27SX представляет собой UART модуля на основе SEMTECH SX1281, он принимает прозрачная коробка передач и работает при температуре не выше 2,4 ГГц. Он принимает LoRa, FLRC и GFSK модуляции. К вашим услугам SMD упаковка с IPX и антенны PCB интерфейсов, совместимый с 3,3 V 5V порт ввода-вывода напряжения.

Параметры RF

Значение параметра

Примечания

Рабочая частота

2400 ~ 2500 МГц

Заводским настройкам по умолчанию, 2,4 ГГц

Мощность передачи

26,5 ~ 27,5 дБм

-

Чувствительность приема

-132 дБм

-

Скорость воздуха

1k ~ 2 Мбит/с

По умолчанию 115,2 кбит/с

Измеренное расстояние

7 км

Четкий и открытой среде, коэффициент усиления антенны 5dBi, антенна, Высота 2,5, если вы заинтересованы в расход воздуха 1 кбит/с

Аппаратные параметры

Значение параметра

Примечания

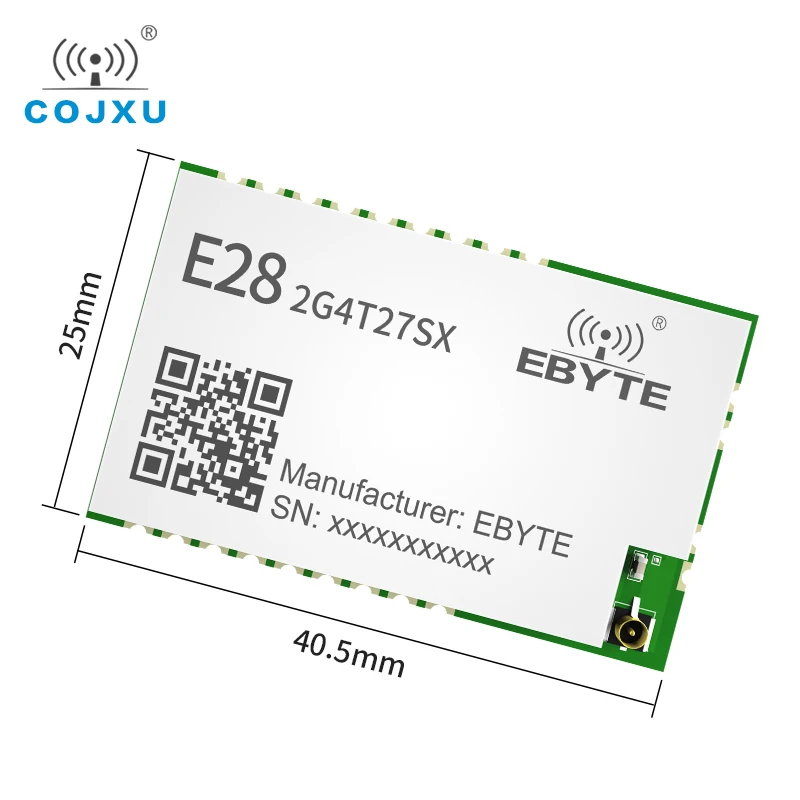

Размеры

40,5*25 мм

-

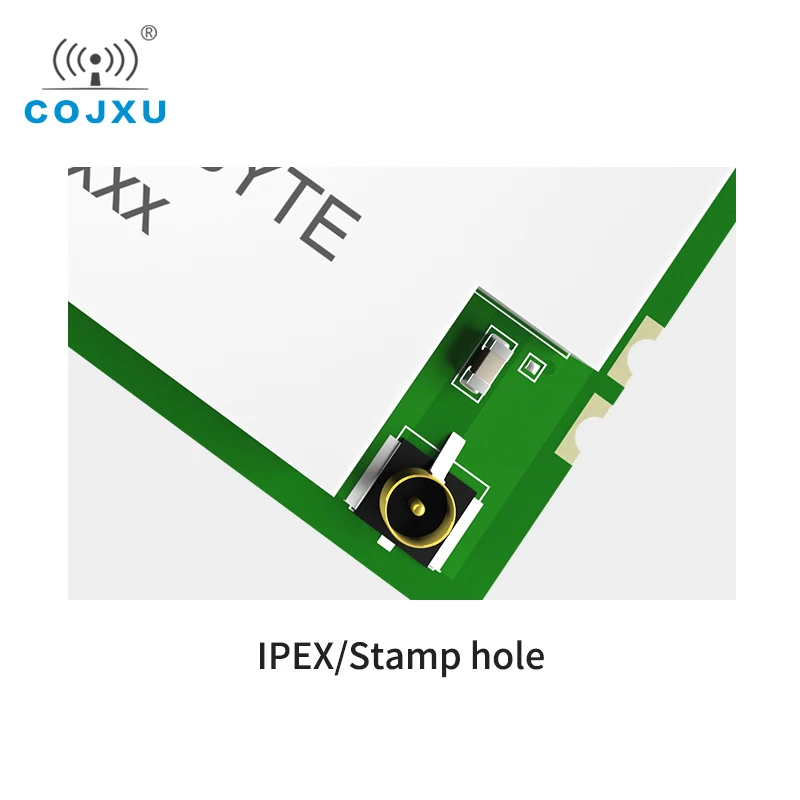

Форма Антенны

IPEX/штамп отверстие

Эквивалентное сопротивление составляет около 50 Ом

Интерфейс связи

UART серийный порт

Уровень TTL

Метод упаковки

Патч

-

Кэш

2048 байт

-

Длина запуска

① 121 Btye

①Обычный режим, с использованием скорости воздуха 1 Мбит/с

② 221 Btye

②Continuous режим передачи

Модуляция

GFSK / LoRa / FLRC

-

Электрические параметры

Мин.

Типичное значение

Макс.

Блок

Состояние

Рабочее напряжение

2,3

5

5,5

V

≥ 5,0 V может гарантировать выходная мощность

Уровень связи

-

3,3

-

V

Существует риск выгорания при использовании 5 в TTL

Ток выбросов

-

500

-

Ма

Мгновенное энергопотребление

Получаемый ток

-

27

-

Ма

-

Ток сна

-

10

-

МкА

Отключение программного обеспечения

Рабочая температура

-40

-

85

℃

Промышленный дизайн
