Новинка LeeHee flagship ESA3 двухъядерный ES9038PRO USB Bluetooth IIS DSD полностью сбалансированный

Новинка LeeHee flagship ESA3 двухъядерный ES9038PRO USB Bluetooth IIS DSD полностью сбалансированный

Версия 1: Базовая версия, источник питания TALEMA 25 Вт, без USB и Bluetooth

Версия 2: стандартная версия, TALEMA 30 Вт источник питания, без USB и Bluetooth

Версия 3: USB версия, TALEMA 30W источник питания корова, включая USB

Версия 4: Высококачественная версия, источник питания TALEMA 30 Вт, включая USB и Bluetooth

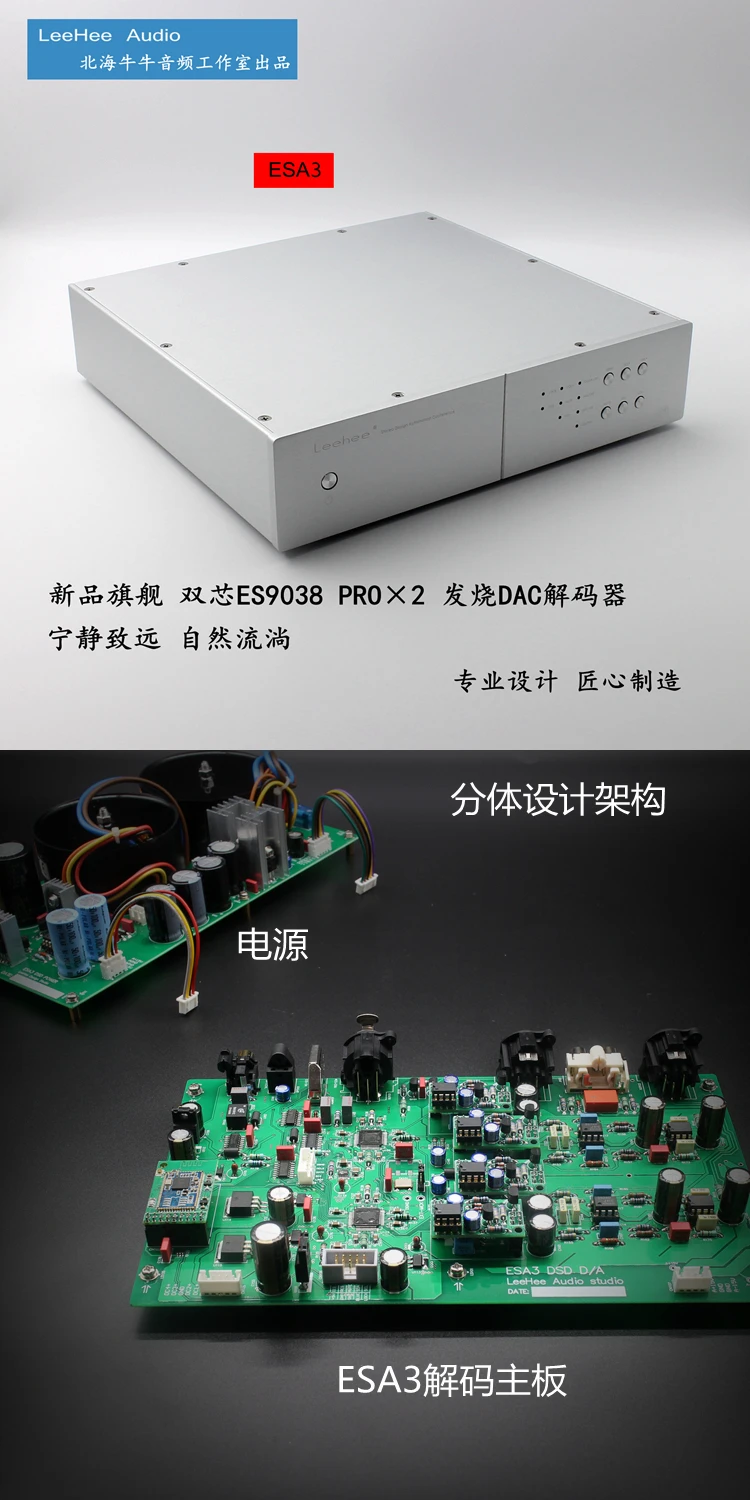

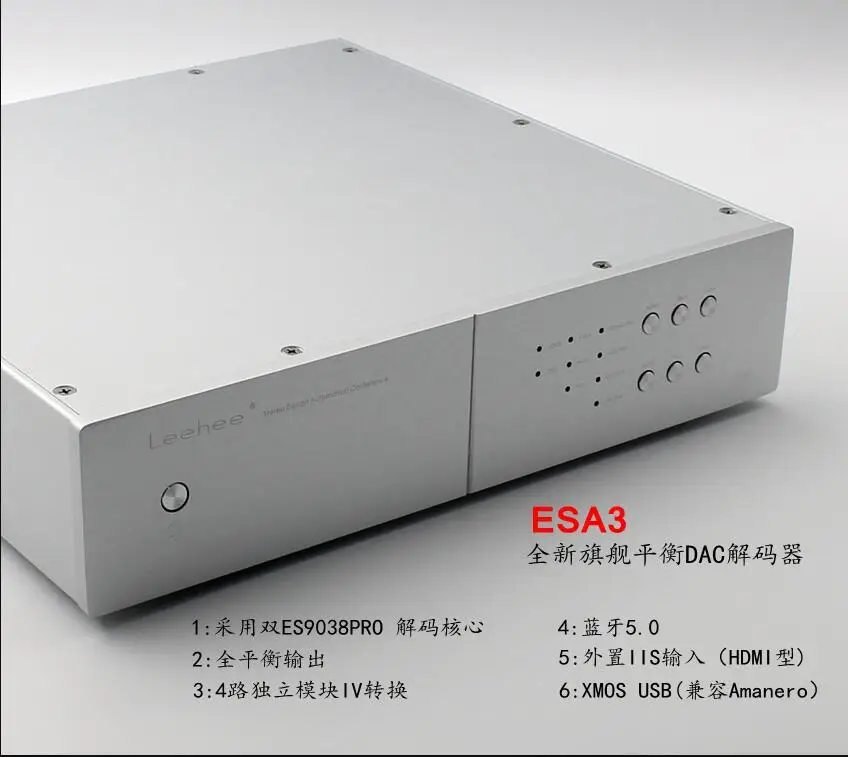

LeeHee ESA3 двухъядерный ES9038PRO USB Bluetooth IIS DSD полностью сбалансированный DAC декодер машина

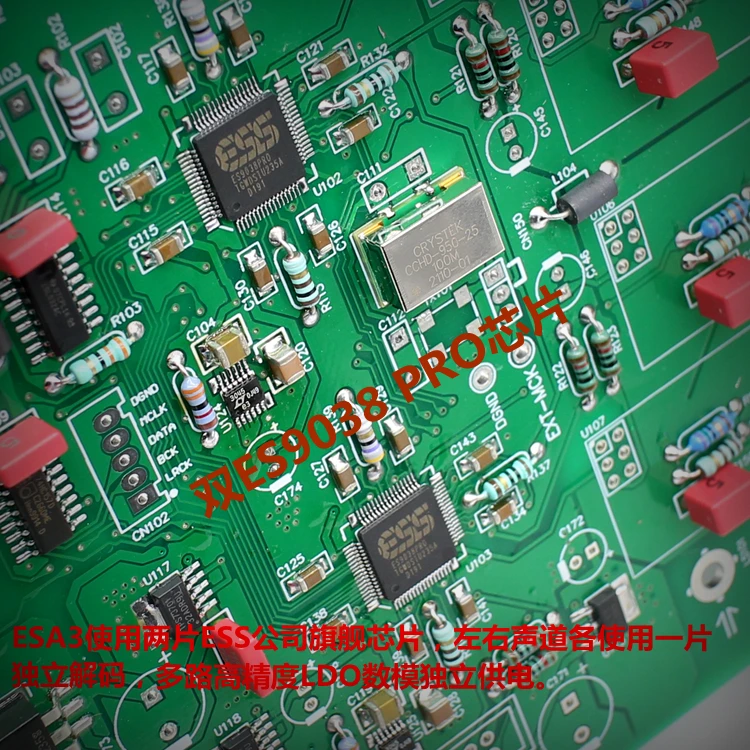

ESA3 оснащен флагманским чипом ESS ES9038PRO, двухкристаллическим дизайном, по одному для каждого левого и правого каналов. Одноchip ES9038PRO содержит 8 независимых DAs и 8 моно каналов параллельно. Вся машина интегрирует оптическое волокно, коаксиальный, AES/EBU, Bluetooth, USB, I2S многократное Входное декодирование DSD fever DAC.

Каждый входной интерфейс ESA3 поддерживает формат данных:

Оптоволоконный коаксиальный AES/EBU: PCM 32K-384K (16-32 бит) DSD: DOP DSD64 (2,88 м)

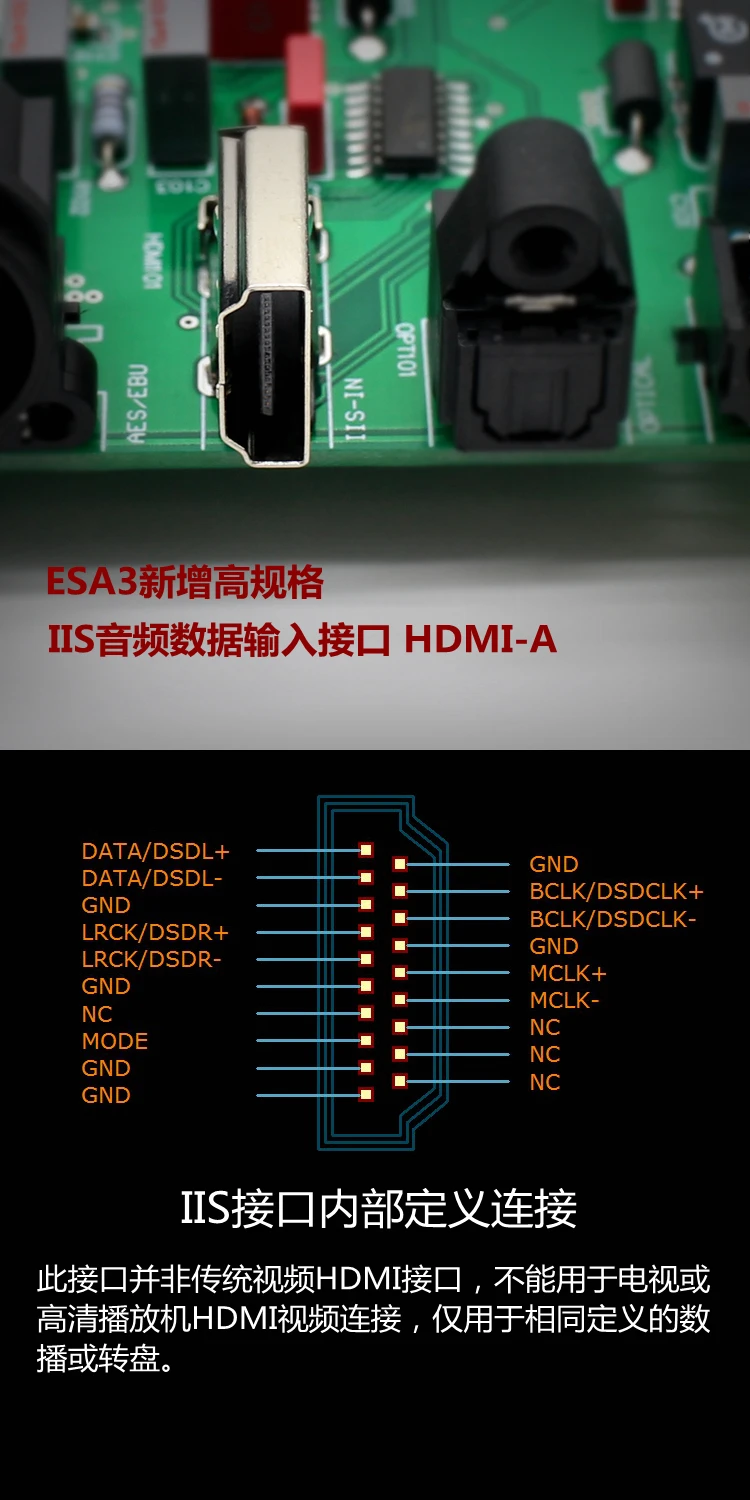

IIS: PCM 32K-384K (16-32bit) DSD: DSD64--DSD512 (Native)

USB: (итальянский модуль) PCM 32K-384K (16-32bit) DSD: DSD64-DSD128 (DOP) DSD256-DSD512 (Native)

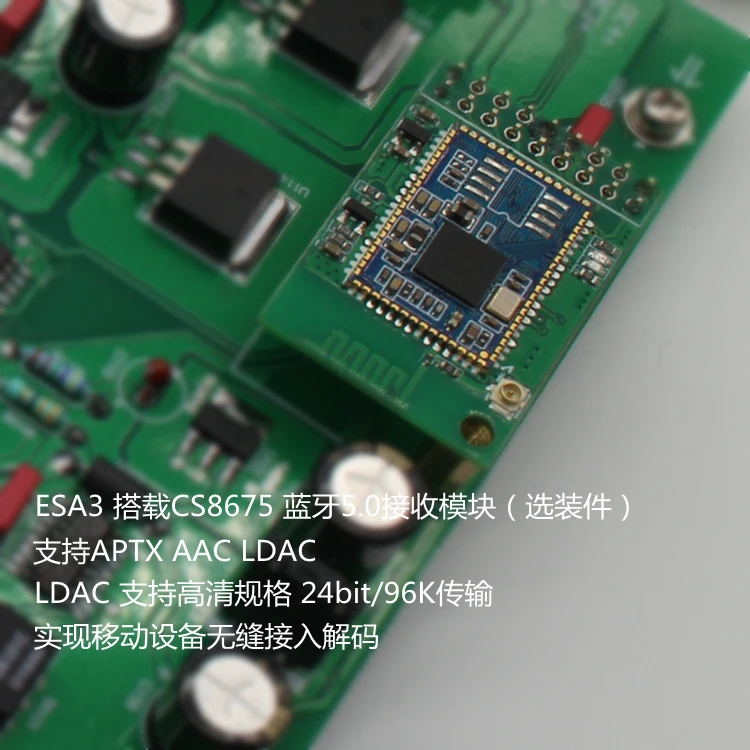

Bluetooth 5,0: APTX AAC LDAC (24 бит/96 к)

ESA3 электрические Технические параметры:

Формат цифрового ввода: DSD/PCM Bluetooth, USB, IIS (hdmi-A Тип Универсальный)

Частотная характеристика: 10 Гц-22 кГц +/-0,05 дБ

Общее гармоническое искажение (THD + N): 0.0005% (10 Гц-22 кГц)

Отношение сигнал-шум (S/N): ≥ 120 дБ

Интермодуляционные Искажения: ≤ 0.001%

Разделение каналов: >110 дБ

Потребляемая мощность: 60 Вт

ESA3 другие параметры:

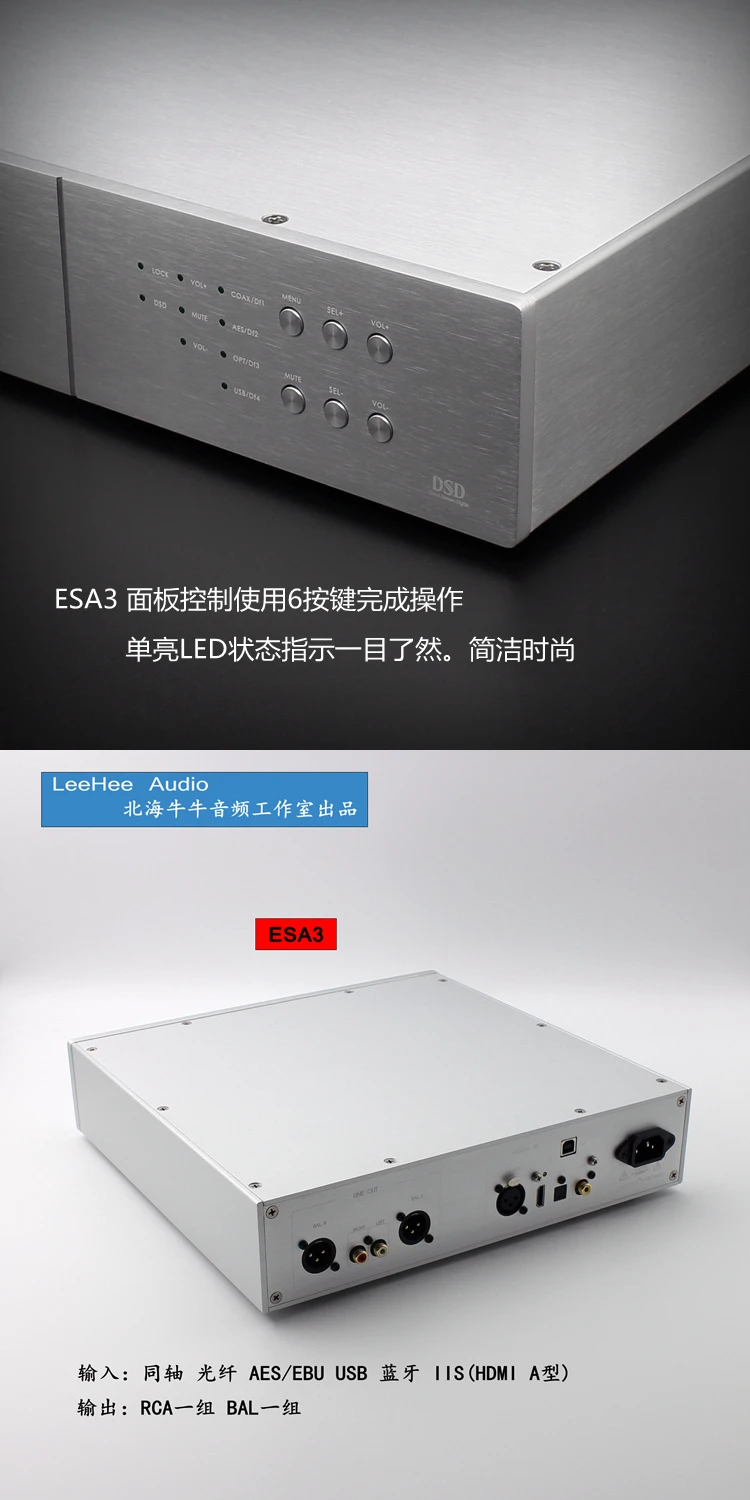

Входной интерфейс: коаксиальный, оптическое волокно, USB, AES/EBU, Bluetooth, IIS (универсальный тип HDMI-A)

Выходной интерфейс: RCA (одинарный) 2,0 В RMS, XLR (Сбалансированный) 4 В RMS

Интерфейс USB: USB TYPE-B

Источник питания: 230 В, 50 Гц/60 Гц

Размер машины: 320 × 305 × 70 мм (длина × ширина × высота)

Вес: 7,5 кг

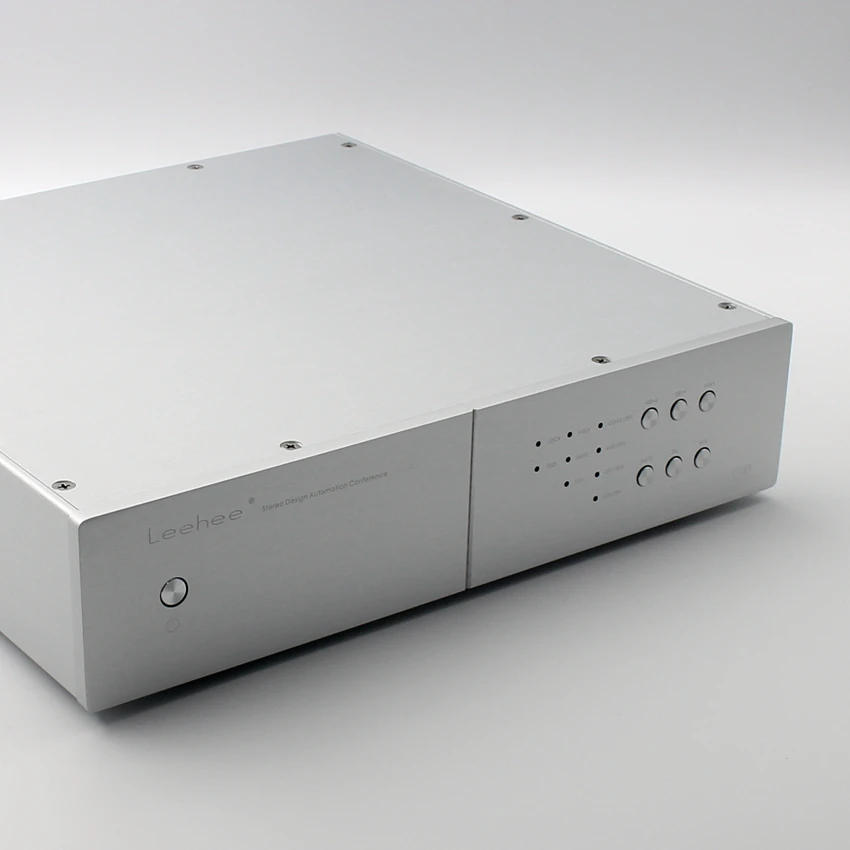

***** Машина на картинке является прототипом. Могут быть различия из-за различных партий покупки компонентов, но используемые материалы будут только одного уровня или лучше.

Обзор дизайна ESA3

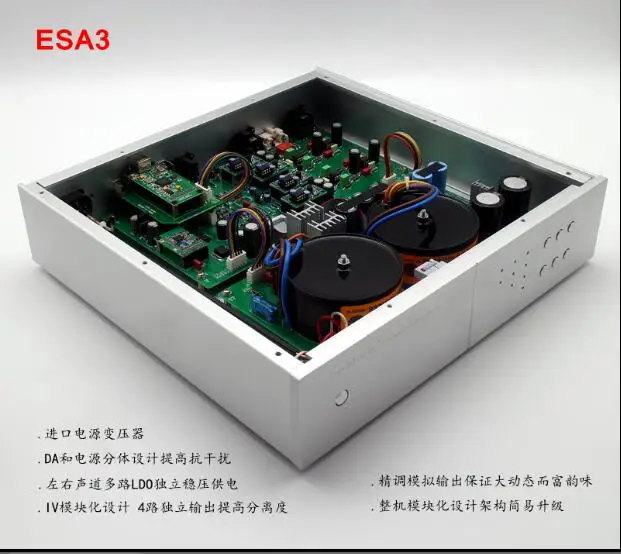

Поколения ESA3 и ESA2 имеют только одно цифровое изменение, но ESA3-совершенно новый дизайн. В связи с хорошей рыночной оценкой предыдущего поколения ESA2 многие друзья предложили увеличить входной интерфейс, увеличить беспроводное соединение и внешний вход IIS. Таким образом, этот дизайнерский проект включен в программу. Оригинальная идея заключается в том, чтобы добавить чип ES9038 PRO в ESA2, изменить цепь и добавить входной интерфейс, но после того, как первая версия прототипа построена, AP (аудио-тестер) параметры теста и фактический слуховой аппарат не удовлетворительны.

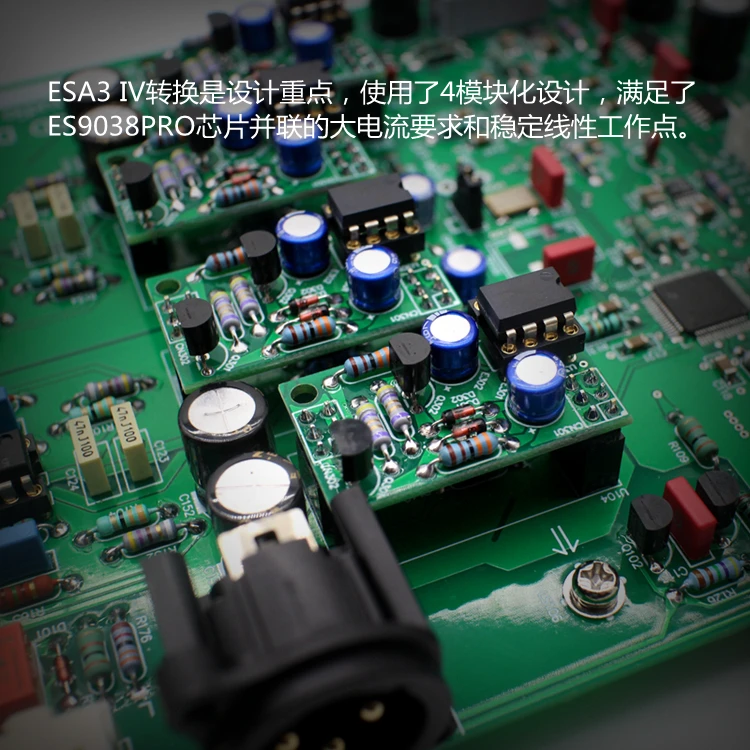

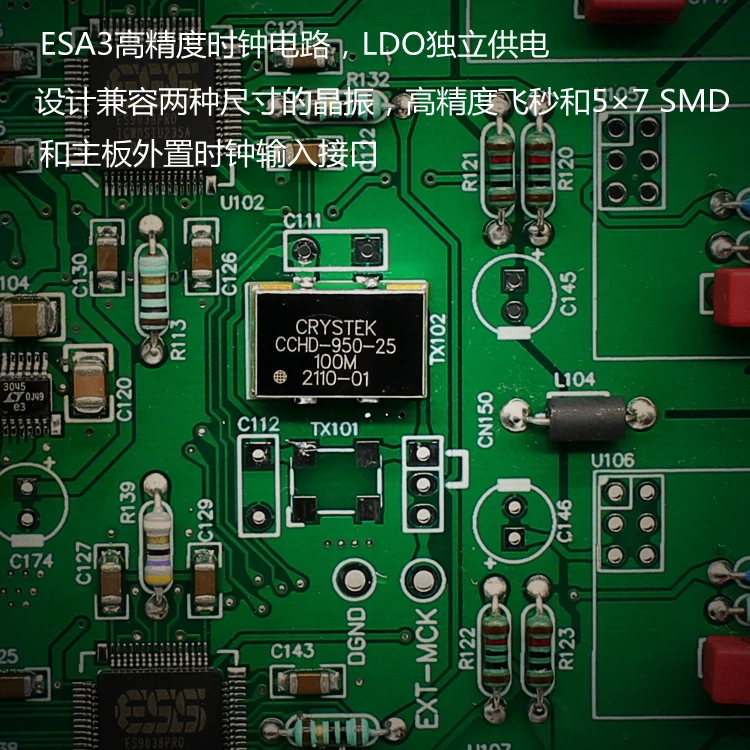

После изучения боли вся схема должна быть перепланирована, и ключевые части, такие как источник питания, преобразование IV и совместимость с несколькими интерфейсами, должны быть приняты в качестве фокуса дизайна, И в мозге формируется новая схема. Использование двух чипов 9038PRO означает более высокое энергопотребление, поэтому мы должны сначала начать с источника питания, 1: увеличить мощность источника питания, 2: использовать многоуровневый Высокоточный LDO, независимый источник питания для левого и правого каналов. 3: отдельный источник питания для цифровых и аналоговых чипов для обеспечения высокой эффективности источника питания, низкого искажения и глубоководного фона. В цикле часов следы левого и правого кристаллов разработаны с одинаковой длиной, совместимы с осцилляторами femtosecond crystal и размерами SMD и сохраняют внешний интерфейс часов материнской платы. В аналоговом дизайне, преобразование IV является фокусом дизайна, и используется 4 модульная конструкция, которая удовлетворяет ES9038PRO chip параллельные высокие текущие требования и стабильные линейные рабочие точки, но также совместим с нашими различными модулями преобразования IV одного и того же штыка, значительно улучшая воспроизводимость запасных частей. В текущей ситуации, когда большинство игроков имеют несколько источников звука, мы добавили входной интерфейс IIS и интерфейс Bluetooth в ESA3. Очень удобно переключаться на различные цифровые источники.

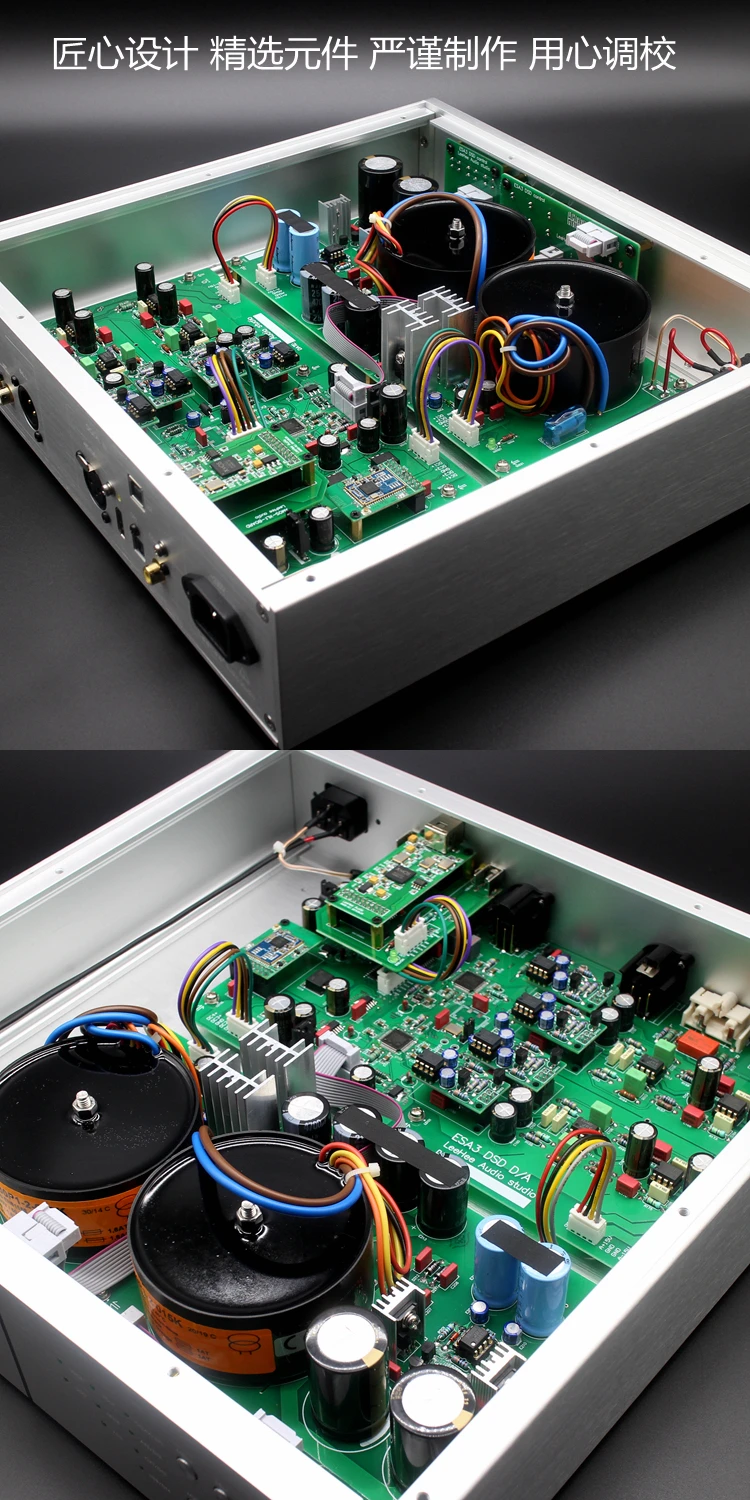

Путешествие в тысячу миль начинается с одного шага. В течение многих лет опыта проектирования, независимо от того, какой чип DA используется, отличная схема и проводка всегда будут влиять на окончательную производительность оборудования. ESA3 был разработан и завершен более полугода, от модели цепи до выбора каждого устройства, макета, деталей до маршрутизации PCB, И совместимость и масштабируемость были хорошо продуманны. По словам фаната: «Это не звук, который может быть декодирован за несколько тысяч долларов, это стоит денег». В реальном чувстве слуха, все преимущества машины предыдущего поколения продолжаются, и синий лучше, чем синий.

Опыт прослушивания ESA3:

ESA3 обладает высокой производительностью и превосходным общим дизайном чипа ES9038PRO. Звук всей машины является нейтральным и атмосферным, с большой динамикой и спокойствием, широким и терпимым звуковым полем, толстой и свободной низкой частотой, деликатным и ярким цветом на промежуточной частоте, нежная высокочастотная текстура, шелковистая пуговица, независимо от того, является ли она классической. Отличная вокальная или поп-производительность, подходит для различных типов музыки.

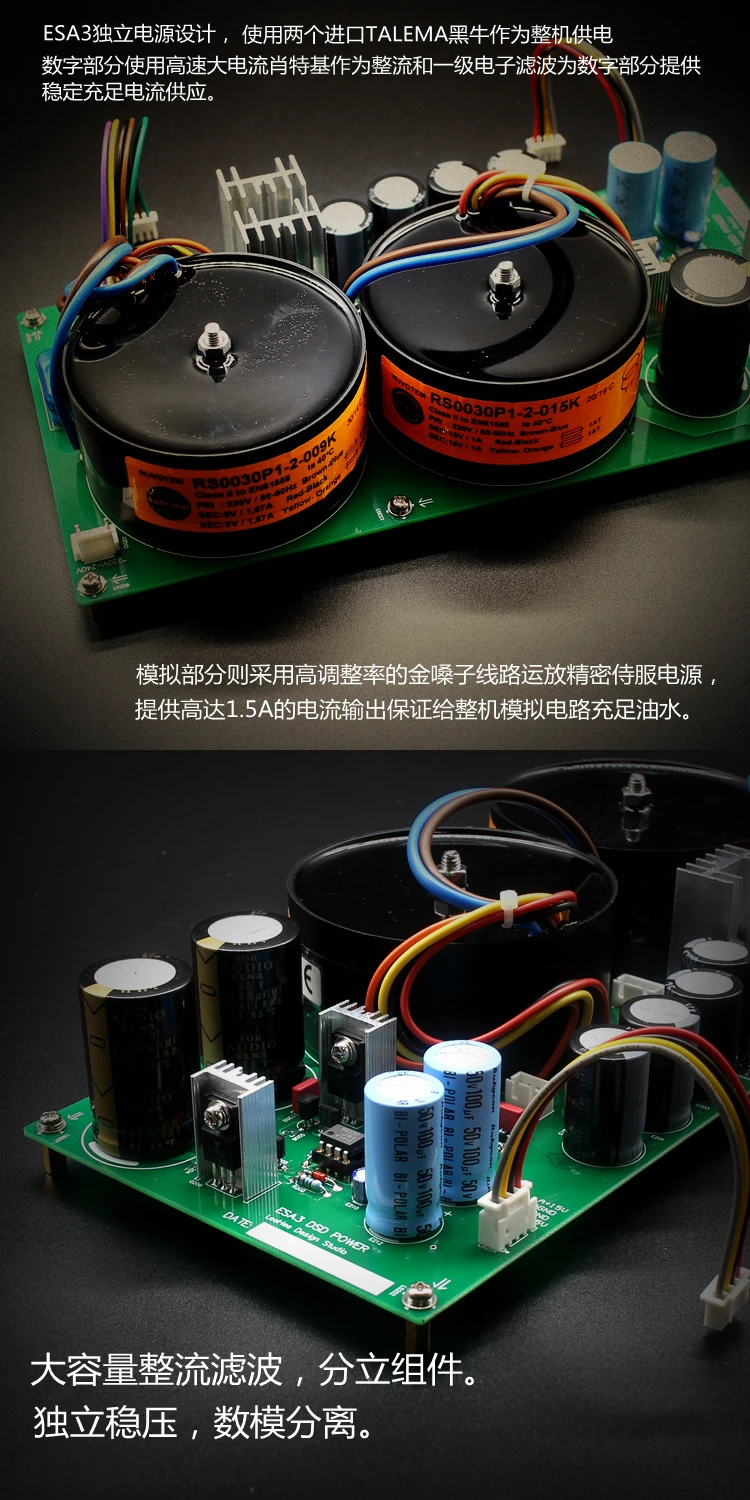

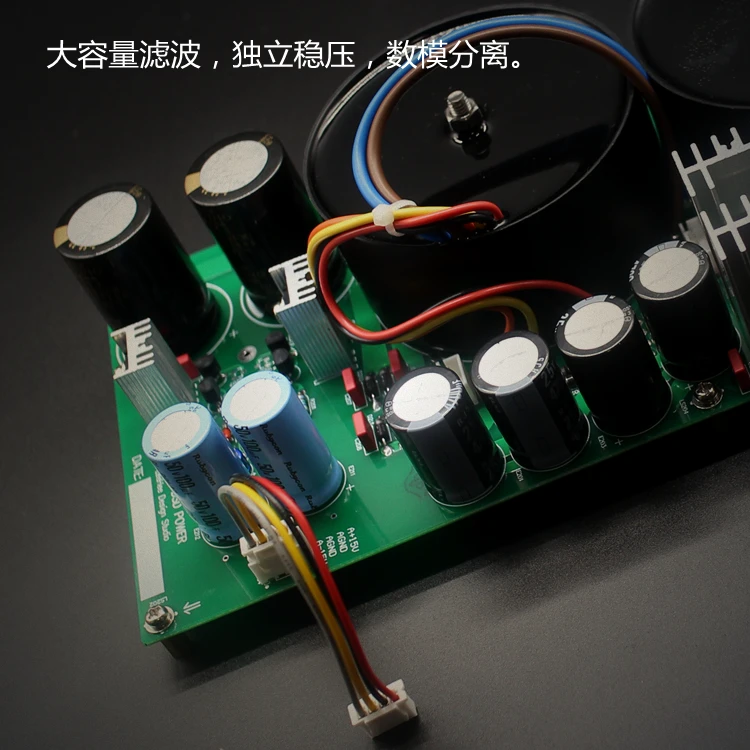

Блок питания для ES9038PRO дополнен многоуровневыми двумя независимыми высокоточными LDOs. LT3045 отвечает за чип аналоговые 3,3 V точности и низким уровнем шума источника питания, и TPS737xx отвечает за чип цифровой 1,2 V высокого тока источника питания, дальнейшее рассеивание потребления тепла и повышение эффективности. Этот шаг положил основу для выдающейся производительности ESA3.

ESA3 USB вход принимает зрелый ламинированный дизайн, и плата карты может быть совместима с XMOS

USB модули, поддерживающие Amanero (итальянский модуль) и тот же интерфейс спецификации, что очень удобно для модернизации!
