Релейный модуль с задержкой цикла 5-30 в релейный переключения цепи таймер

Релейный модуль с задержкой цикла 5-30 в релейный переключения цепи таймер

5-30 в цикл задержки Реле времени модуль отключения переключатель задержки цепи таймер Регулируемый цикл

Пункт продажи товара

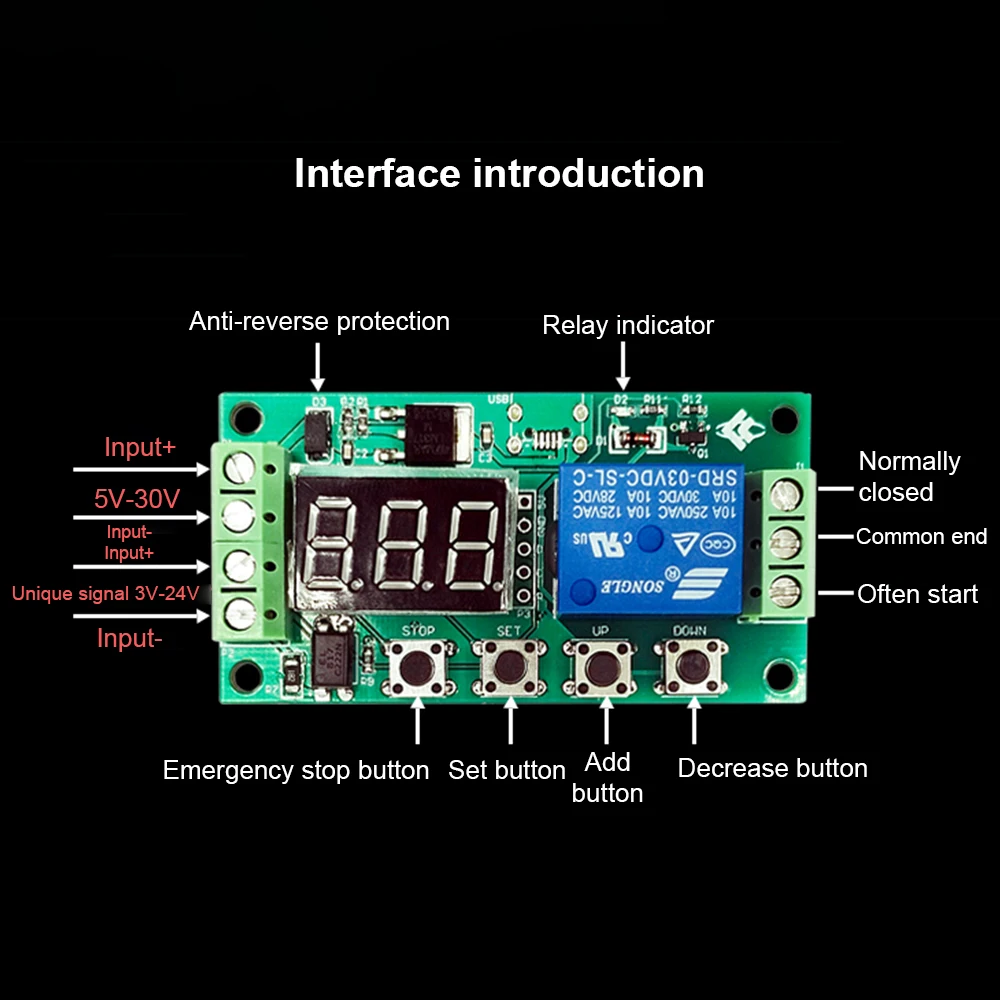

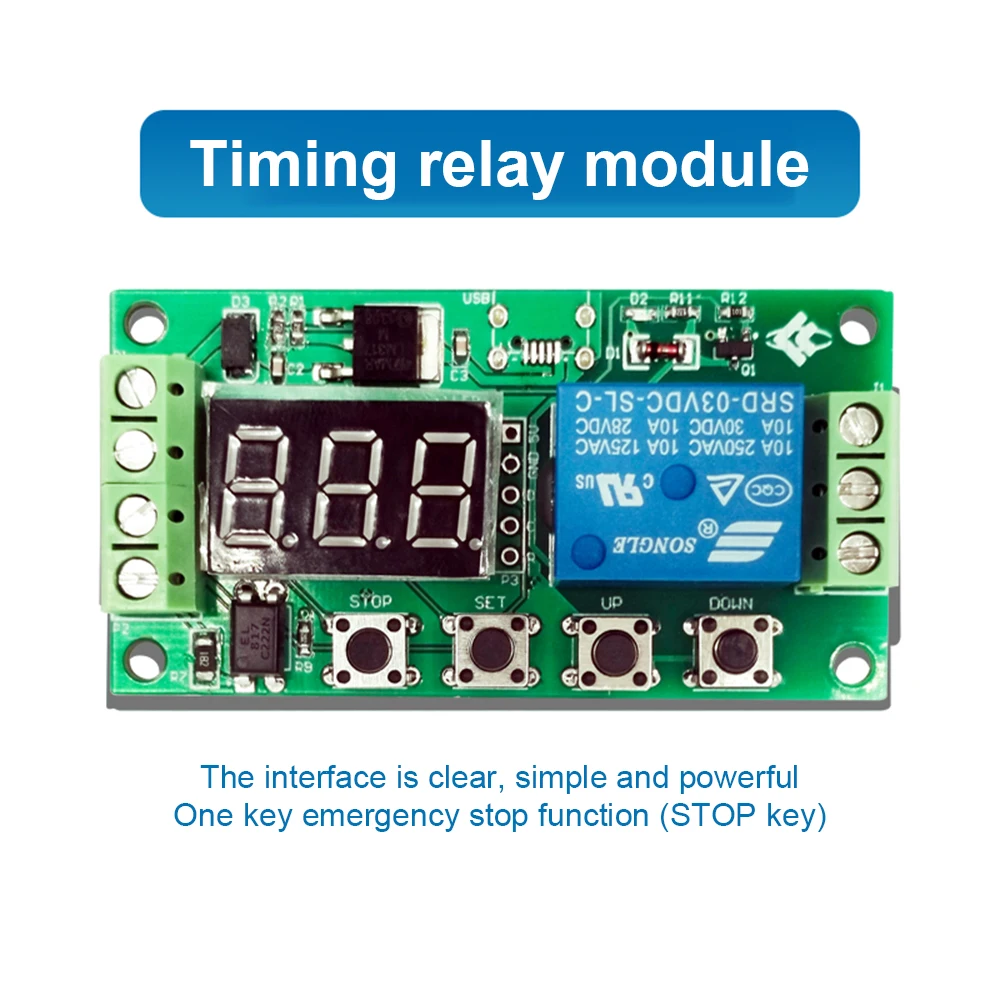

1: интерфейс четкий, простой и мощный
2: функция аварийной остановки (кнопка остановки)
3: легко понять, почти удовлетворить все ваши потребности;
4: с защитой обратного соединения, обратное соединение не будет гореть;
5: все заданные параметры автоматически сохраняются после выключения питания;

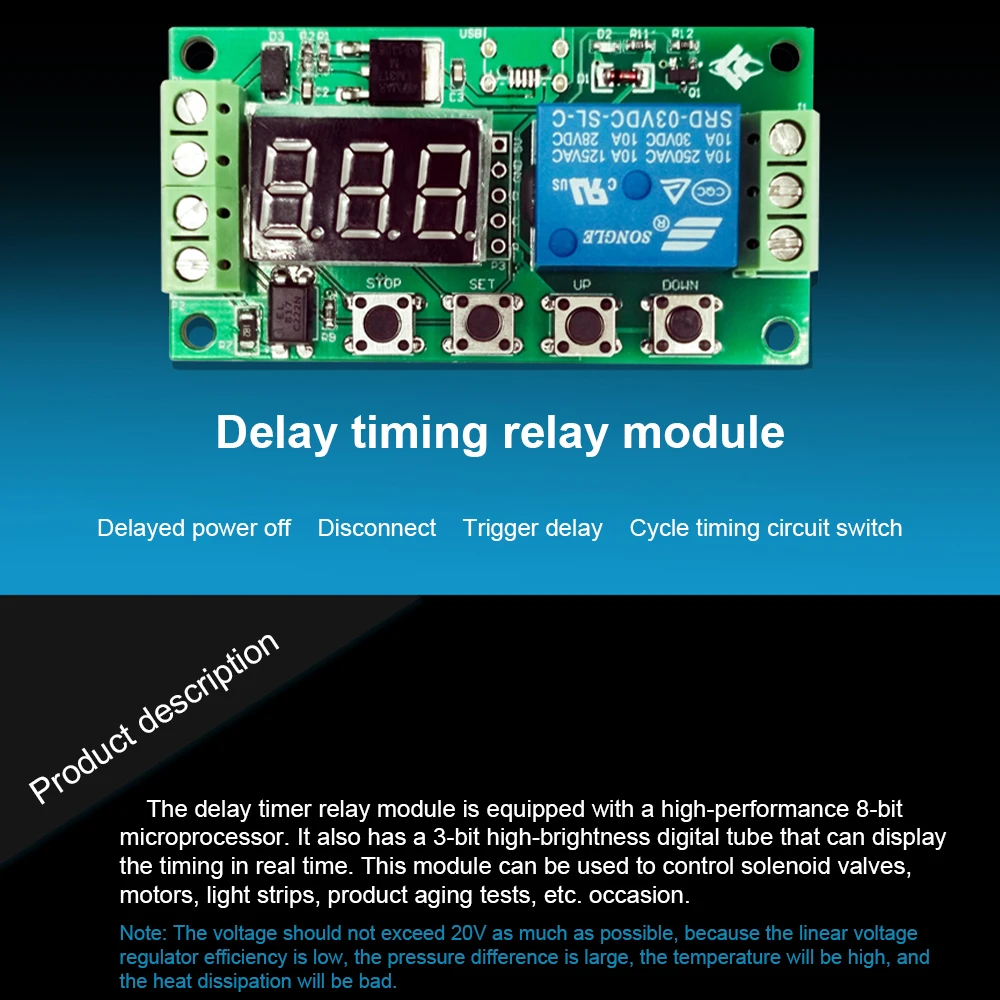

В реле таймера задержки модуль оснащен высокопроизводительным 8-битный микропроцессор. Кроме того, он оснащен 3-bit с высоким уровнем яркости цифровая трубка, которая может отображать время в режиме реального времени. Этот модуль может использоваться для контроля соленоидных клапанов, двигателей, лент-светильник, испытаний на старение продукта и многих других случаев.
Примечание: напряжение не должно превышать 20 в, так как эффективность линейного регулятора напряжения низкая, разница в давлении большая, температура будет высокой, И отвод тепла будет плохим.

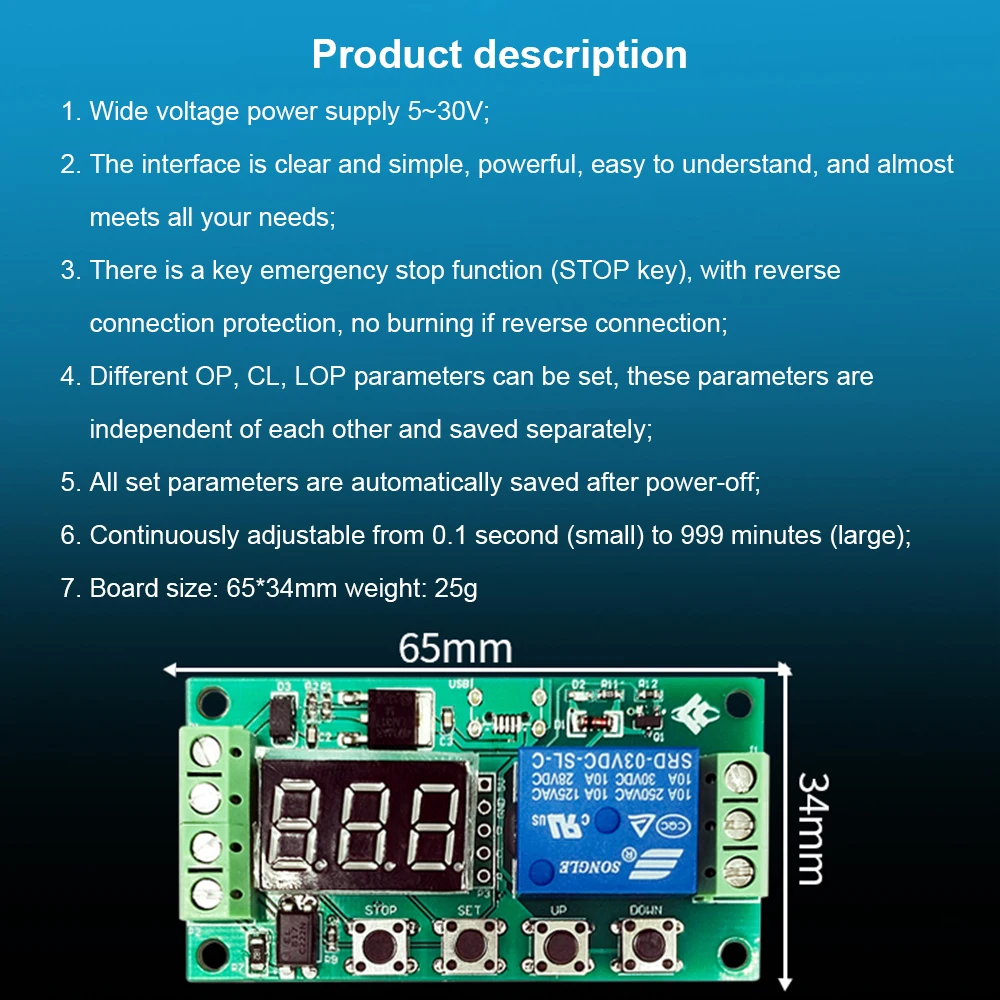

Описание товара
1. Широкий источник питания напряжения 5 ~ 30 В;
2. Интерфейс четкий и простой, мощный, легко понять и почти отвечает всем вашим потребностям;
3. Есть ключевая функция аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит;
4. Различные параметры OP, CL, LOP могут быть установлены, эти параметры независимы друг от друга и сохранены отдельно;
5. Все заданные параметры автоматически сохраняются после отключения питания;

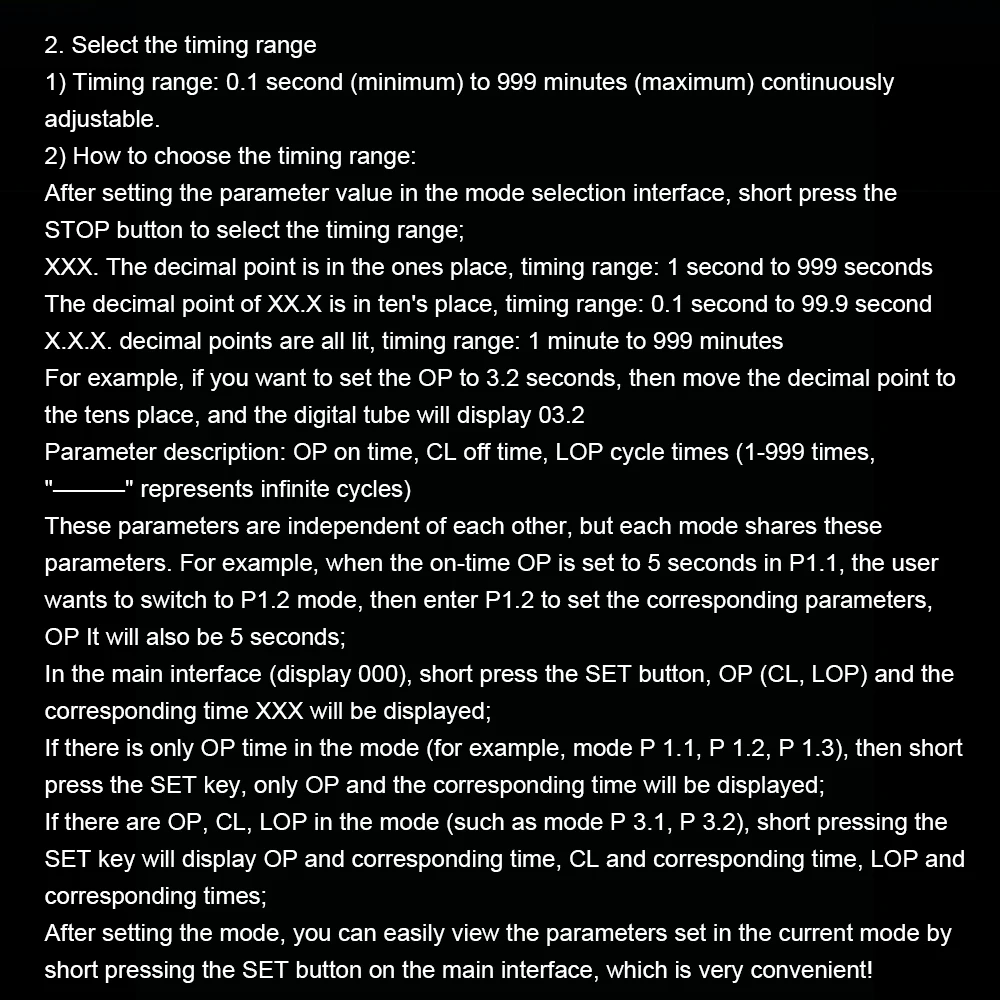

6, 0,1 секунд (маленький) ~ 999 минут (большой) с плавной регулировкой;

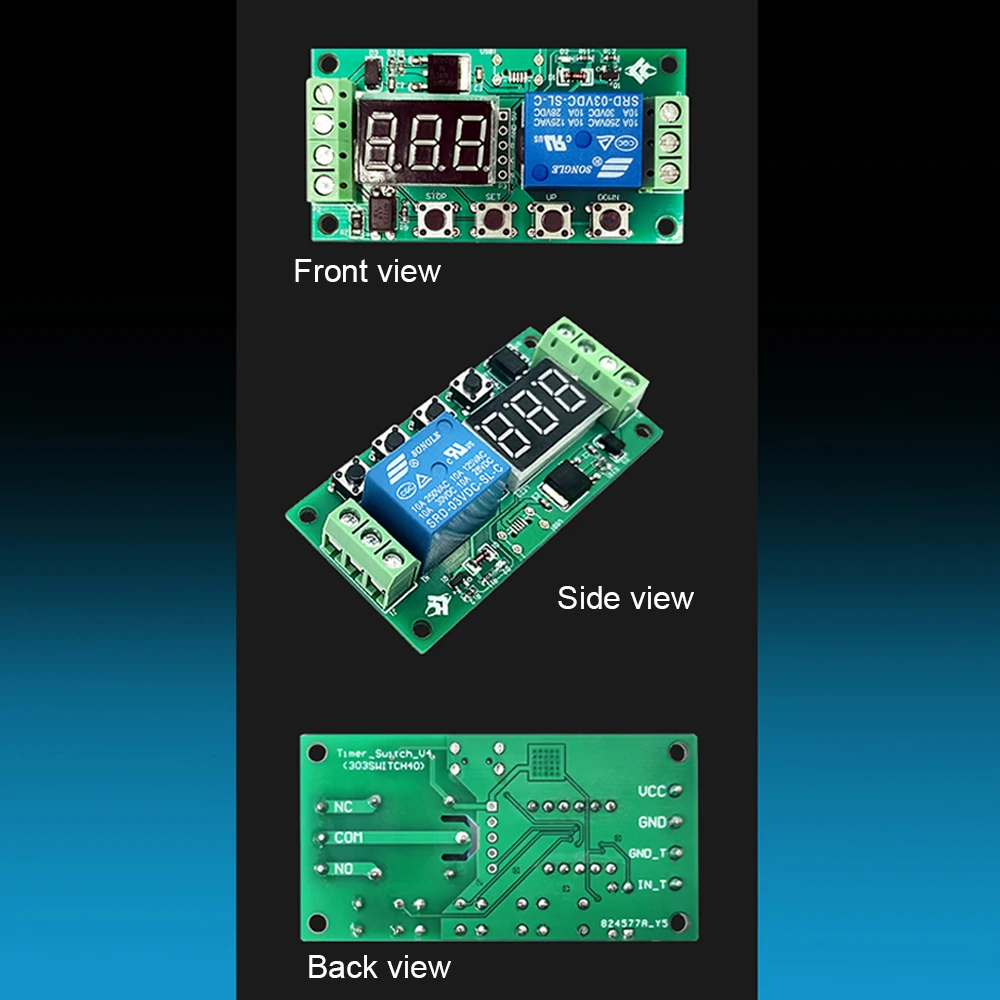

7. Размер платы: 65*34 мм Вес: 25 г

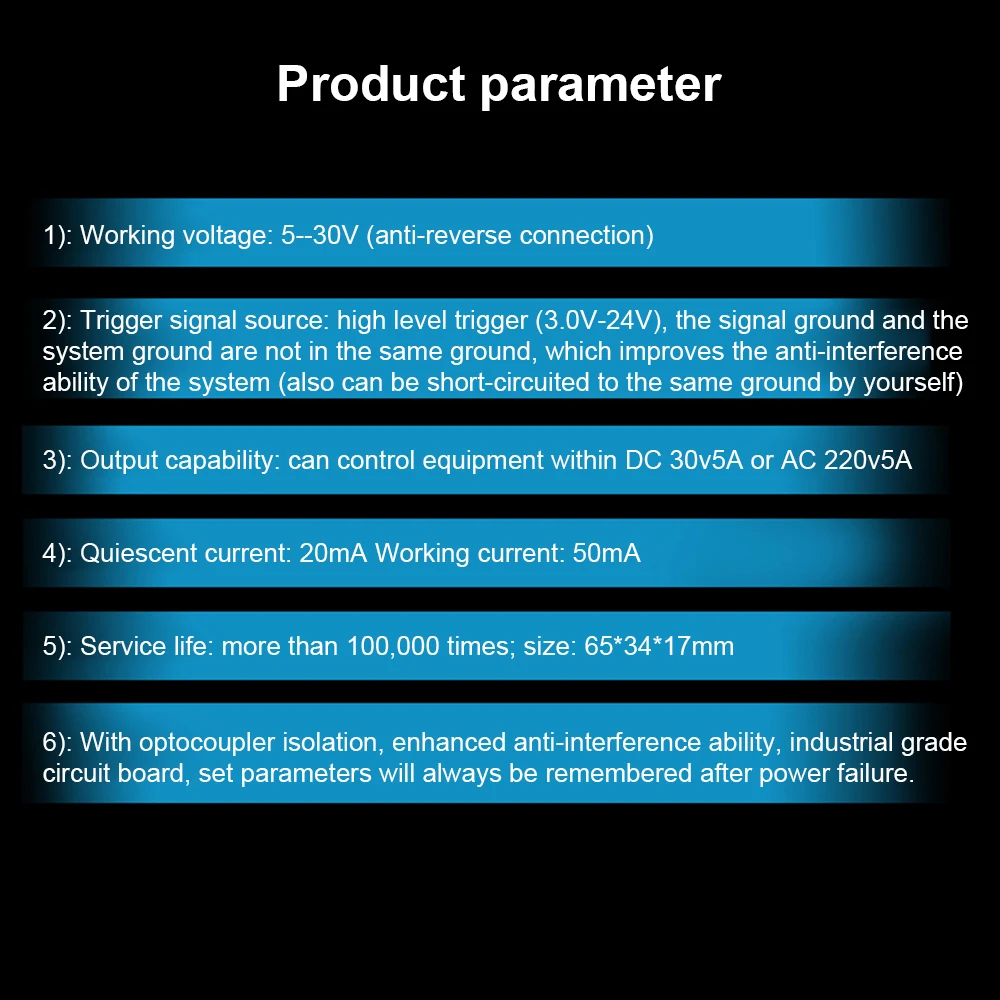

Параметры продукта
1): Рабочее напряжение: 5-30 в (анти-обратное соединение)
2): триггер источника сигнала: высокого уровня триггер (3,0 V-24V) заземление сигнала и заземление системы находятся не в одном месте, чтобы улучшить способность системы от помех (вы также можете короткое замыкание общей земли самостоятельно)
3): Выходная мощность: может управлять оборудованием в пределах постоянного тока 30 В 5А или 220 В 5А переменного тока
4): тихий ток: 20 мА Рабочий ток: 50 мА
5): Услуги срок службы: Более 100000 раз; Размер: 65*34*17 мм
6): с изоляцией оптопары, повышенной устойчивостью к помехам, промышленной печатной платой, заданные параметры всегда запоминаются после отключения питания.

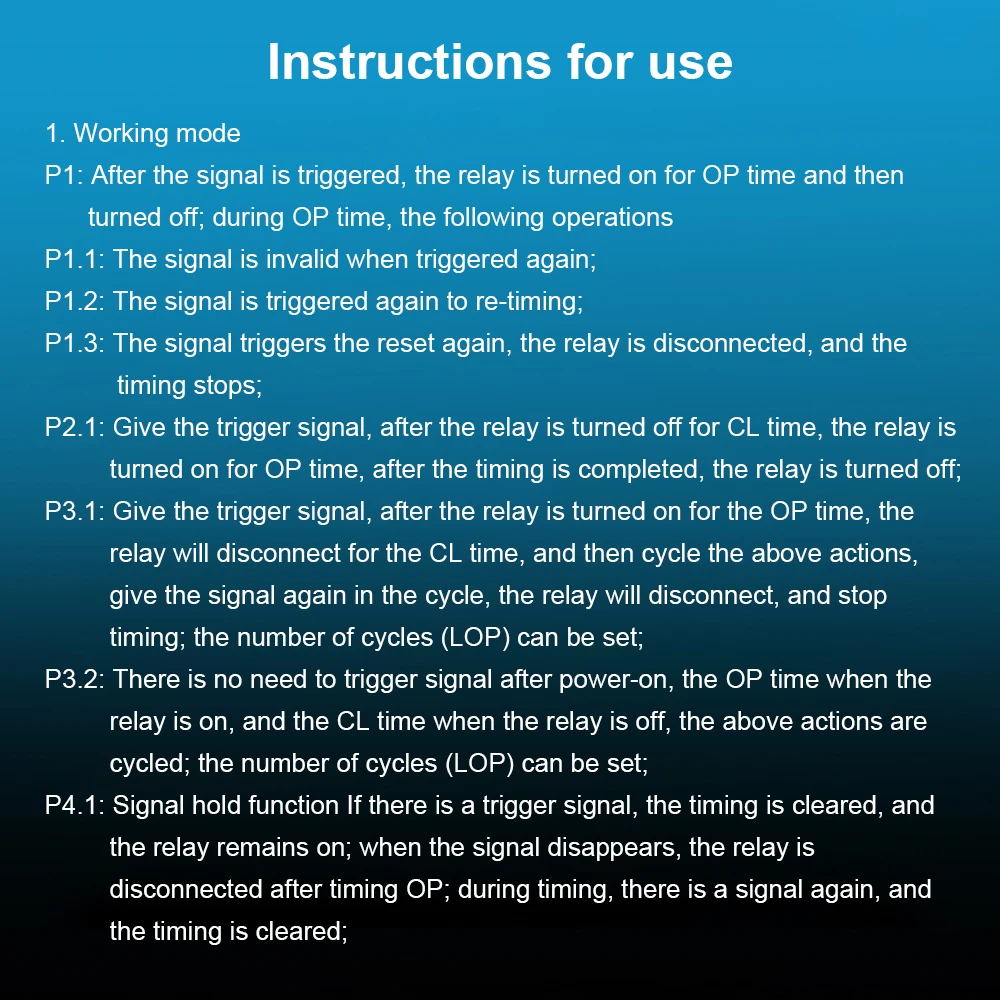

Инструкции по использованию
1. Режим работы
P1: после срабатывания сигнала, реле включено для времени OP, а затем выключено; Во время OP, следующие операции
P1.1: сигнал недействителен, когда срабатывает снова;
P1.2: сигнал запускается снова для повторной синхронизации;
P1.3: сигнал запускает сброс снова, реле отключено, и время останавливается;
P2.1: подайте сигнал триггера, после выключения реле для времени CL, реле включено для времени OP, после завершения синхронизации, реле выключено;
P3.1: подайте сигнал триггера, после того, как реле включено для времени OP, реле отключится для времени CL, а затем цикл вышеуказанных действий, передавайте сигнал снова в цикле, реле будет отключено, и остановите время; Количество циклов (LOP) Может быть установлен;
P3.2: Нет необходимости триггера сигнала после включения питания, время OP, когда реле включено, время CL, когда реле выключено, вышеуказанные действия циклически; количество циклов (ЛОП) может быть установлено;
P4.1: если функция удержания сигнала имеет триггер, таймер очищается, и реле остается включено; Когда сигнал исчезает, реле отключено после синхронизации OP; во время синхронизации, есть другой сигнал, и таймер очищается;

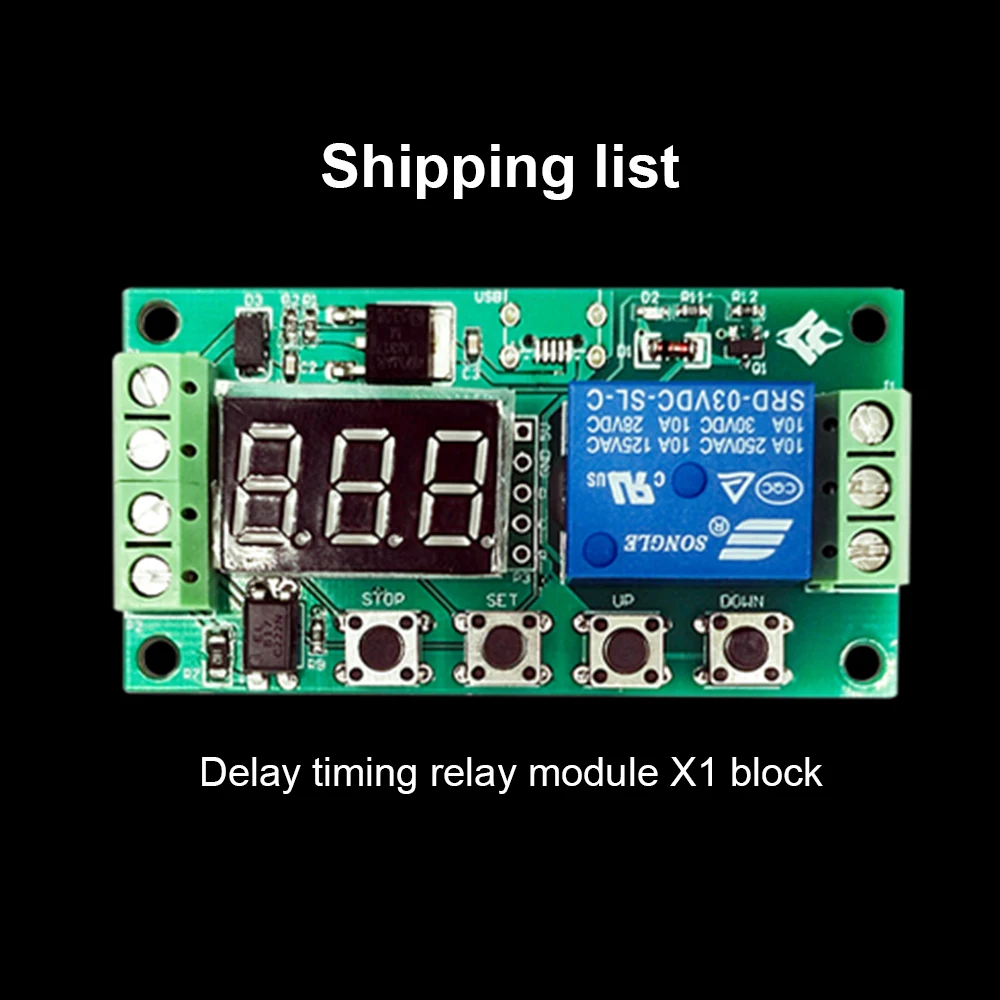

Контрольный список
1 * релейный модуль
