Описание

Эта шапка Raspberry Pi имеет многофункциональные коммуникационные функции: NB-IoT, eMTC, EDGE, GPRS и GNSS.

NB-IoT (узкополосный Интернет вещей) и eMTC (расширенный машинный Тип связи) развивают IoT коммуникационные технологии, разработанные от LTE (4G), с преимуществами включают низкую мощность, низкую стоимость, широкое покрытие и т. Д. Они подходят для таких приложений, как интеллектуальные инструменты, дистанционное управление, Отслеживание активов, удаленный мониторинг, E-health, Мобильные POS терминалы, обмен велосипедами и так далее. В то время как GSM/GPRS и EDGE являются традиционными 2G/2,5G технологиями, способными отправлять SMS или делать другие беспроводные связи.

Таким образом, шляпа SIM7000E NB-IoT будет идеальным выбором для оценки новых технологий роста или просто общения/позиционирования несколькими способами.

Raspberry Pi подключение, совместимо с Raspberry Pi Zero/Zero W/Zero WH/2B/3B/3B +

Поддержка TCP, UDP, PPP, HTTP, FTP, MQTT, SMS, Mail и т. д.

Поддержка позиционирования GNSS (GPS,GLONASS,BeiDou и Galileo)

Бортовой интерфейс USB, для тестирования команд, получения данных GPS позиционирования и так далее

Breakout UART контрольные контакты, для подключения с хост-платами, такими как Arduino/STM32

Бортовое напряжение переводчик, 3,3 V по умолчанию позволяет переключиться на 5V через 0Ω резистор

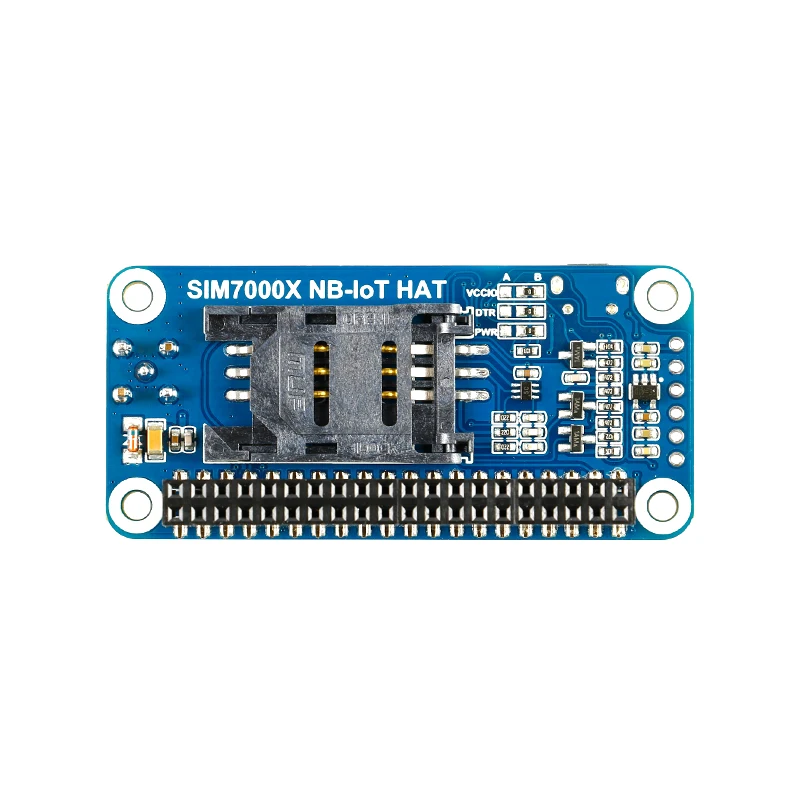

Слот для sim-карты, совместим как с обычной sim-картой, так и с определенной картой NB-IoT

2x светодиодный индикатор, легко контролировать рабочее состояние

Baudrate: 300bps ~ 3686400bps

Управление через команды AT (3GPP TS 27,007, 27,005 и SIMCOM, улучшенные команды AT)

Поддержка набора sim-приложений: SAT Class 3, GSM 11,14 Release 98, USAT

Поставляется с ресурсами разработки и руководством (примеры для Raspberry Pi/Arduino/STM32)

NB-IoT

EMTC

Кромка

GSM/GPRS

Ремешок

SIM7000E: FDD-LTE B3/B8/B20/B28

GPRS/EDGE 900/1800 МГц

SIM7000C: FDD-LTE B1/B3/B5/B8

Энергосбережение

Ток в спящем режиме: 1.2mA (@ DRX = 2,56 s). Ток в режиме PSM: 9uA.

Излучающая мощность

Класс 3 (0,25 Вт @ LTE)

Класс E2 (0,5 Вт @ EGSM900)
Класс E1 (0,4 Вт @ DCS1800)

Класс 4 (2 Вт @ GSM900)
Класс 1 (1 Вт @ DCS1800)

Скорость передачи данных

Uplink≤ 66 кбит/с
Downlink≤ 34 кбит/с

Uplink≤ 375 кбит/с
Downlink≤ 300 кбит/с

Uplink≤ 236,8 кбит/с
Downlink≤ 236,8 кбит/с

Uplink≤ 85,6 кбит/с
Downlink≤ 85,6 кбит/с

Sim-карта

B специфический (не входит в комплект)

Обычная sim-карта (не входит в комплект)

Подходящий регион

Шапка SIM7000E NB-IoTВ основном применяется в Европе, Африке, Австралии, Юго-Восточной Азии,Шапка SIM7000C NB-IoTВ основном применяется в АТР.
Пожалуйста, проверьте Поддерживаемые полосы в соответствии с вашим местным поставщиком услуг, выберите правильный при размещении заказа.

16-канальный

Код C/A

Отслеживание: -162 дБм (GPS)/-157 дБм (ГЛОНАСС)/ТБД (БД)

Холодный запуск: -148 дБм

Холодный запуск: <35s

Горячие старты: <1s

Позиции по уровню поверхности: <2,5 м КЭП

Источник питания: 5 В

Рабочее напряжение: 5V/3,3 V (3,3 V по умолчанию)

Ток в режиме сна: 1.2mA(@ DRX = 2,56 s)

Ток режима энергосбережения: 9uA

Рабочая температура: -40 °C ~ 85 °C

Температура хранения: -45 °C ~ 90 °C

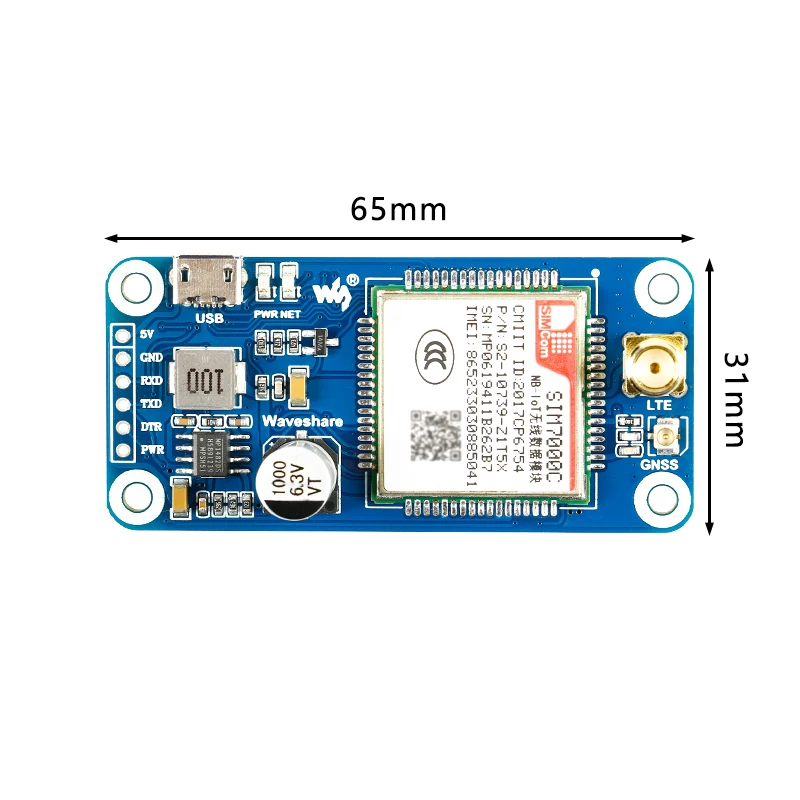

Размер: 30,2 мм x 65 мм

Вики:Флуоресцентный

Вес:0,132 кг

Примечание: Raspberry Pi на фото не входит в комплект.

Шапка SIM7000E NB-IoT x1

GSM антенна x1

Внешняя антенна GPS (B) x1

Разъем USB типа A для кабеля micro-plug x1

Набор винтов RPi (2 шт.) x1
