Испытательный er/IC-тестер/светодиодный тест/Тест оптического

Испытательный er/IC-тестер/светодиодный тест/Тест оптического

Пункты продажи товара:

1. Нет необходимости вводить модель чипа, которая может автоматически выполнять функции идентификации чипа, тестирования и отображения результатов.

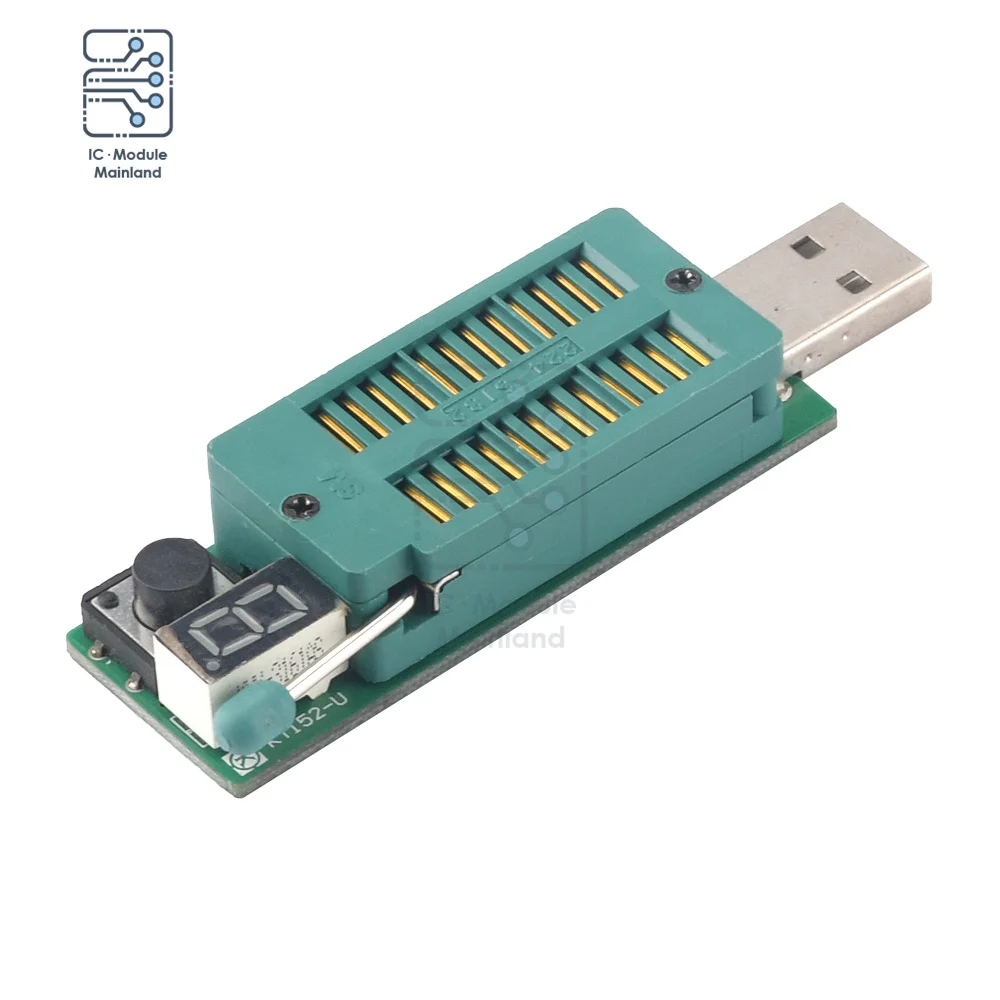

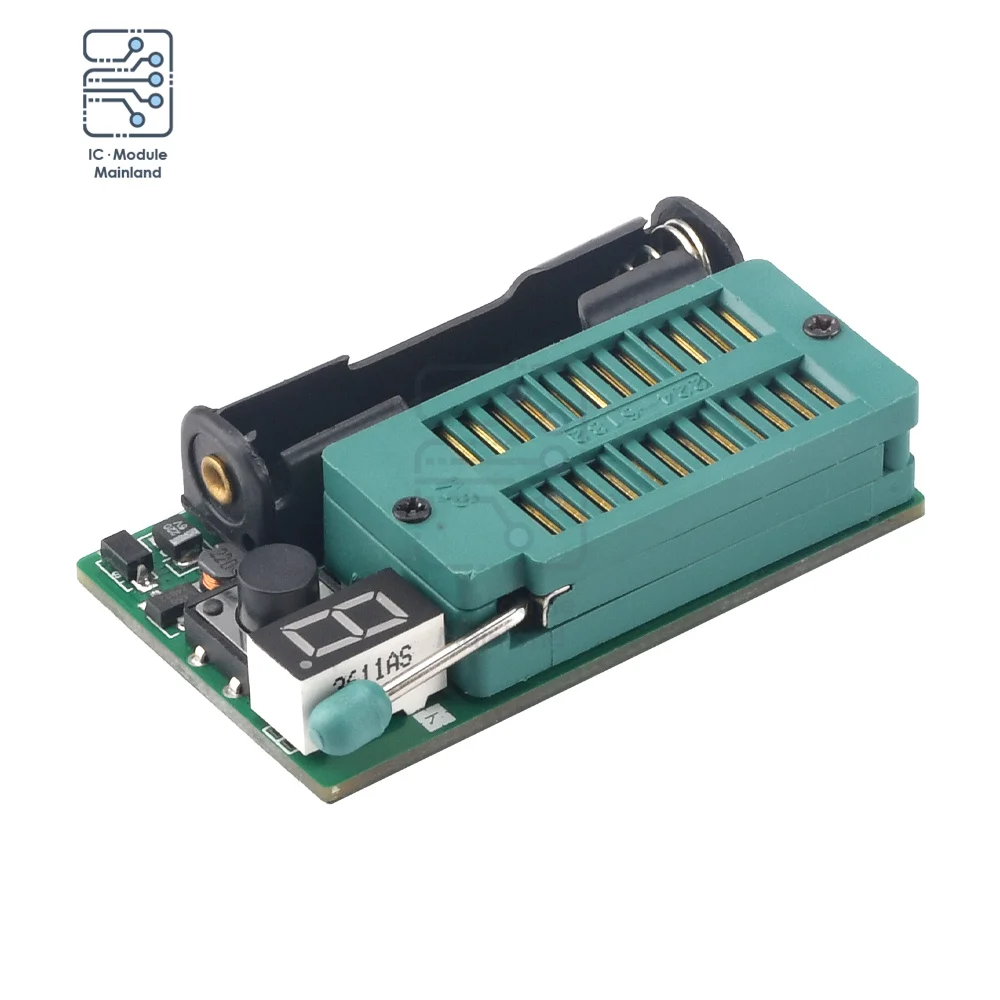

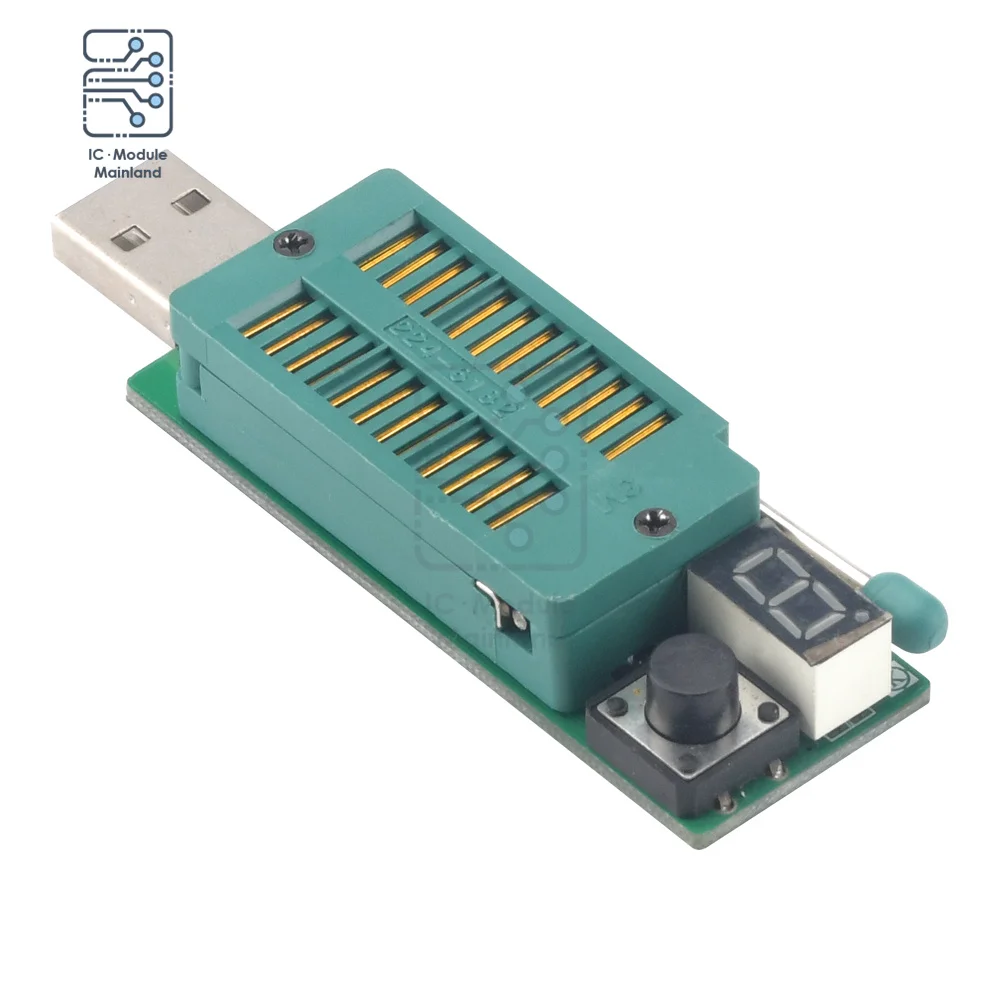

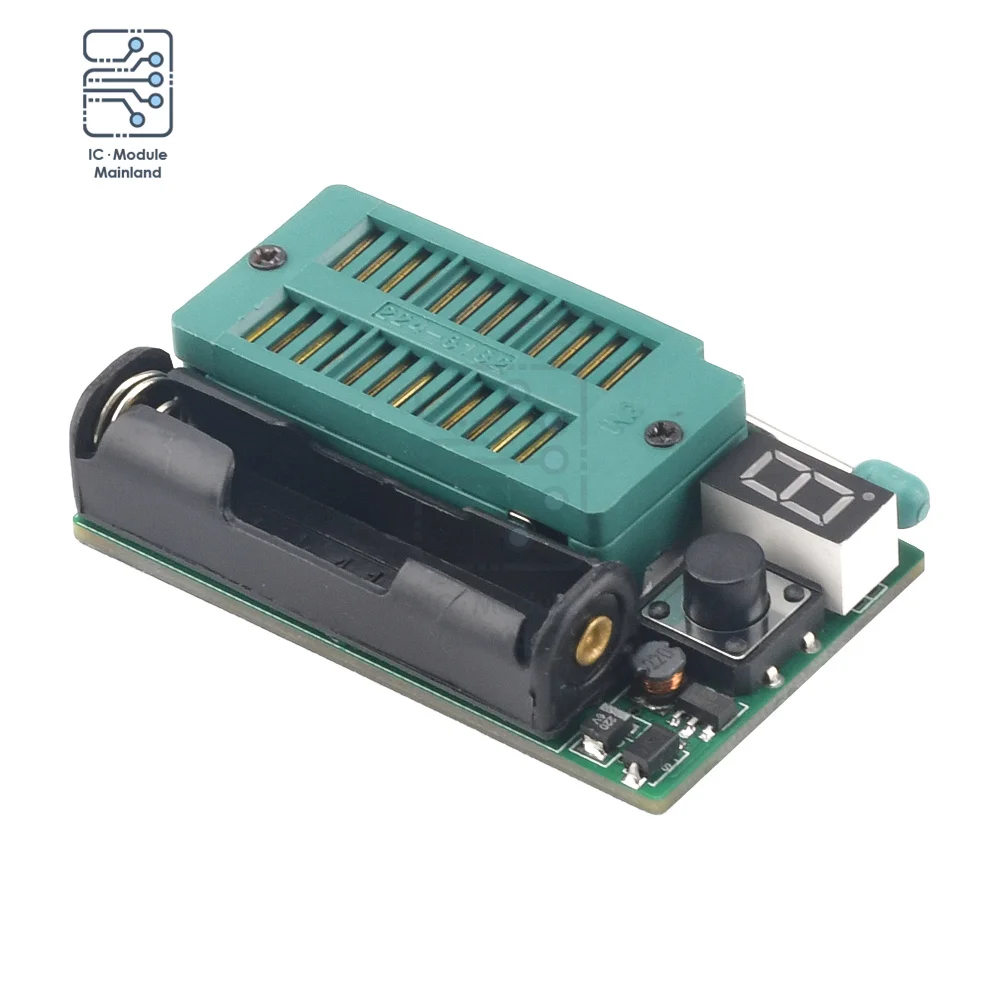

2. Версия с питанием от аккумулятора имеет размер 60 мм * 37 мм * 15 мм, а интерфейс USB имеет размер 81 мм * 23 мм * 15 мм, светильник весит и очень портативный.

3. Источника питания используется 1 элемент питания AAА (размер AAA, 1,0 V-4,2 V может использоваться). Максимальный рабочий ток составляет около 200mA под 1,2 V источника питания, и не мощность потребления в тех случаях, когда Тестовая кнопка не нажата. Тип подключения к usb-интерфейсу не потребляет энергию, когда кнопка проверки не нажата.

4. Скорость теста быстрая, тест может быть завершен около 0.5s, и результат будет отображаться.

5. Для четкого отображения используется светодиодный красный светодиод высокой яркости 0,36 дюйма.

Использование:

1. В тестовом диапазоне Качество Упакованных устройств DIP (dual In-line) может быть Протестировано.

2. В тестовом диапазоне модель может быть оценена в соответствии с логической функцией тестируемого устройства.

3. Может протестировать светодиодный дисплей устройства, включая светодиодный, nixie трубки, СВЕТОДИОДНЫЙ матричный модуль.

4. Выполните комплексное тестирование логической функции чипа и не проверяйте ток, скорость работы и другие параметры. Таким образом, этот продукт используется только для общего электрического обслуживания и электронного производства и не подходит для научных исследований. Но этого достаточно для удовлетворения потребностей большинства ситуаций.

Инструкции:

1. Подключите источник питания. Установите батарею AAA. Usb-интерфейс Тип подключения питания вставьте usb-разъем в usb-разъем компьютера. Если это возможно, используйте Удлинительный кабель USB (двусторонний), чтобы избежать повреждения разъема USB во время тестирования.

2. Поместите протестированный чип в тестовую розетку IC, зазубрина чипа вниз, верхний конец выровнен и заблокирован.

3. Нажмите кнопку тестирования (Длительное нажатие), если чип не поврежден, светодиодный цифровой трубка отобразит модель протестированного чипа примерно через 0.5s.

4. Если обнаружен поврежденный чип, чип помещается неправильно или модель чипа не находится в диапазоне испытаний, СВЕТОДИОДНЫЙ цифровой трубка будет отображать «ERR» после нажатия кнопки тестирования около 0.5s, но это не повредит протестированный чип.

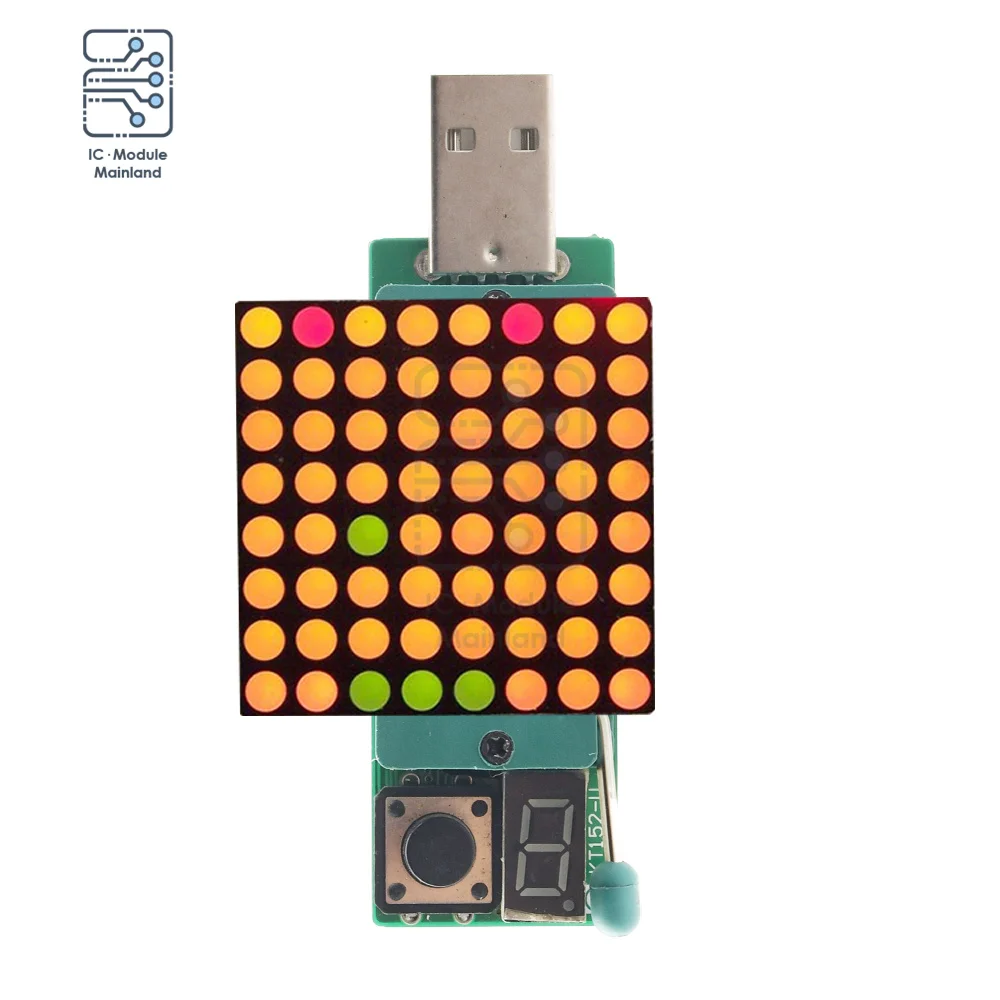

5. При тестировании светодиодный дисплей устройства, не стоит принять во внимание общий катод или общий анод прибора, вытащить шпильку заказать и т. д., до тех пор, пока все колышки для вставляются в тестового гнезда, тест может быть выполнен. После нажатия кнопки тестирования, после того, как трубка nixie в тестере отображает «ERR», все неповрежденные сегменты ручки (пиксели) тестируемого устройства будут освещены, И наличие или отсутствие мертвых пикселей, яркость матрицы и однородность яркости будут оценены визуальным контролем.

Меры предосторожности:

1. Не проводите онлайн-тестирование компонентов.

2. Результаты испытаний некоторых ICs будут содержать несколько моделей. Например, тест 74HC139 будет отображать CD4556 74HC139 последовательно. Это связано с тем, что Логическая функция и расположение штифта 74HC139 и CD4556 точно такие же. Поэтому во время тестирования требуется больше времени для нажатия кнопки. После того как все модели будут отображены, отпустите тестовую клавишу.

3. Не Тестируйте живые компоненты.

4. Не вставляйте посторонние предметы в Контрольный разъем блокировки.

5. В тех случаях, когда напряжение батареи ниже, чем 1,0 V, дисплей может быть ненормальным, и о своевременной замене батареи.

6. Используйте usb-интерфейс компьютера, чтобы получить максимально возможную мощность для USB интерфейса, и будьте осторожны, используя мобильный телефон зарядное устройство с интерфейсом USB в качестве источника питания, бека Применение выходное напряжение многих мобильный телефон зарядные устройства 5,5 V или более поздней версии, и пульсации слишком велик.

7. Поскольку PCB не защищен, необходимо предотвратить загрязнение.

8. При тестировании светодиодный дисплей устройства, тестовый ток небольшой, но это также вызывает некоторые устройства с слишком низкой яркостью, чтобы быть протестированы без сильный светильник. Как правило, каждая ручка сегмент цифровая трубка 1,2 дюйма и выше представляет собой конструкцию из нескольких светодиодный умирает в серии, которые требуют более высокого напряжения, чтобы светильник, и эта структура не могут быть проверены.

9. Поскольку светодиодный дисплей большого размера не может быть непосредственно подключен к тестовому разъему, во время тестового процесса требуется Удлинительный шнур, пожалуйста, подготовьте свой собственный.

10. Если тестовое устройство не Упаковано в DIP, может потребоваться адаптер, пожалуйста, возьмите с собой.

11. Этот продукт не поставляется с батареями.

Тестер серии KT152 включает 74 серии, 74LS серии, 74HC серии, 74ALS серии, 54 серии, CD4000 серии, HEF4000 серии, CD4500 серии и более 1500 IC базы данных. Обычно используемые цифровые интегральные схемы находятся в пределах тестового диапазона, например:

74LS00 74LS01 74LS02 74LS03 74LS04 74LS05 74LS06 74LS07 74LS08 74LS09 74LS10 74LS11 74LS12 74LS13 74LS14 74LS15 74LS19 74LS20 7421 7422 74LS78 74LS83 74LS85 74LS86 74LS90 74LS92 74LS93 74LS107 74LS109 74LS112 74LS114 74LS125 74LS126 74LS132 74LS133 74LS136 74LS137 74LS138 74LS139 74LS145 74LS147 74148 74LS148 151 74LS152 7415152 74155 74LS177 74LS180 74LS182 74LS190 74LS191 74LS192 74LS193 74LS194 74LS195 74LS196 74LS240 74LS241 74LS242 74LS243 74LS244 74LS245 74LS247 74LS248 74LS251 74LS253 74LS257 74LS258 74LS245 74260 74LS245 260 74LS245 260 74260 74373 74373 74376 74 74LS595 74LS640 74LS642 74LS645 74LS670

Модель

74HC00 74HC01 74HC02 74HC03 74HC04 74HC05 74HC06 74HC07 74HC08 74HC09 74HC10 74HC11 74HC12 74HC13 74HC14 74HC15 74HC19 74HC20 74HC21 74HC22 74HC40 74HC74 74HC40 74HC40 7437 74HC78 74HC83 74HC85 74HC86 74HC90 74HC92 74HC93 74HC107 74HC109 74HC112 74HC113 74HC114 74HC125 74HC126 74HC132 74HC133 74HC136 74HC137 74HC138 74HC139 74HC145 74HC147 74HC148 74HC151 74c152 74HC152 7416442 hc152 74HC180 74HC182 74HC190 74HC191 74HC192 74HC193 74HC194 74HC195 74HC196 74HC197 74HC240 74HC241 74HC242 74HC243 74HC244 74HC245 74HC247 hc248 74HC251 74HC253 74HC258 74HC260 74HC266 74HC273 74HC273 74373 74373 74HC373 74HC373 74373 74h 74HC573 74HC574 74HC595 74HC640 74HC642 74HC645 74HC670

CD4000 CD4001 CD4002 CD4006 CD4007 CD4008 CD4009 CD4010 CD4011 CD4012 CD4013 CD4014 CD4015 CD4016 CD4017 CD4018 CD4019 CD4020 CD4021 CD4022 4022 4023 4023 4043 CD4050 CD4051 CD4052 CD4053 CD4060 CD4066 CD4067 CD4068 CD4069 CD4070 CD4071 CD4072 CD4073 CD4075 CD4076 CD4077 CD4078 CD4081 CD4082 4085 4085 4085 4045 15

Упаковка включает:

Тестер * 1
