Ключевой параметр:

Фоторецептор 640X480;

Ввода-вывода напряжения 2,5 V до 3,0 V (внутренний LDO источника питания до глубины души 1,8 V);

Мощность 60 мВт/15fpsVGAYUV;

Сон <20μA;

Температурная работа-30 °C до 70 °C;

Стабильная работа от 0 °C до 50 °C;

Формат вывода (8 бит)? YUV/YCbCr4:2:2 RGB565/555/444 GRB4:2:2 Raw RGB данных светильник

Размер 1/6"

Поле зрения 25 °

Максимальная скорость rms 30 кадров в секунду VGA чувствительность 1,3 в/(люкс-сек);

Отношение сигнал-шум 46 дБ;

Динамический диапазон 52 дБ

Линия режима просмотра по линии;

Воздействие электрона 1 линия до 510 линий;

Площадь пикселя 3,6 мкм x 3,6 мкм;

Темный ток 12 мВ/с при 60 °C;

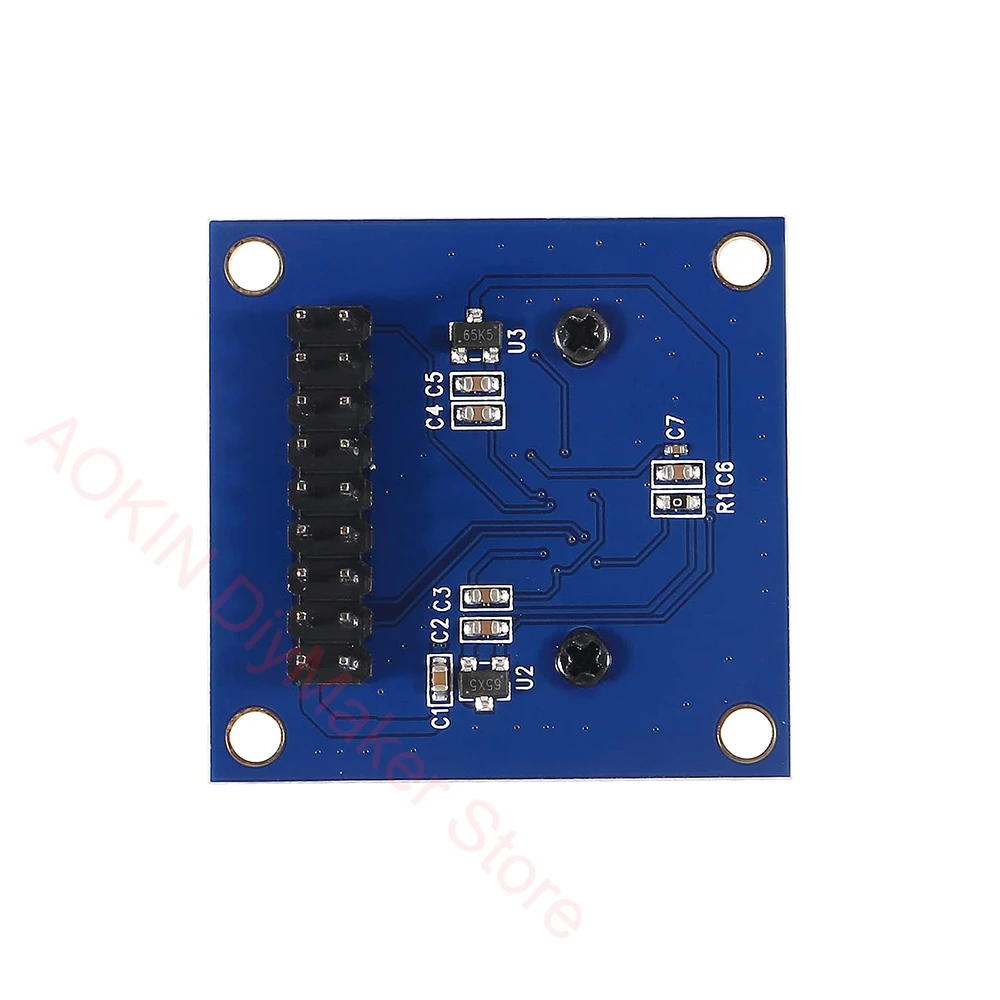

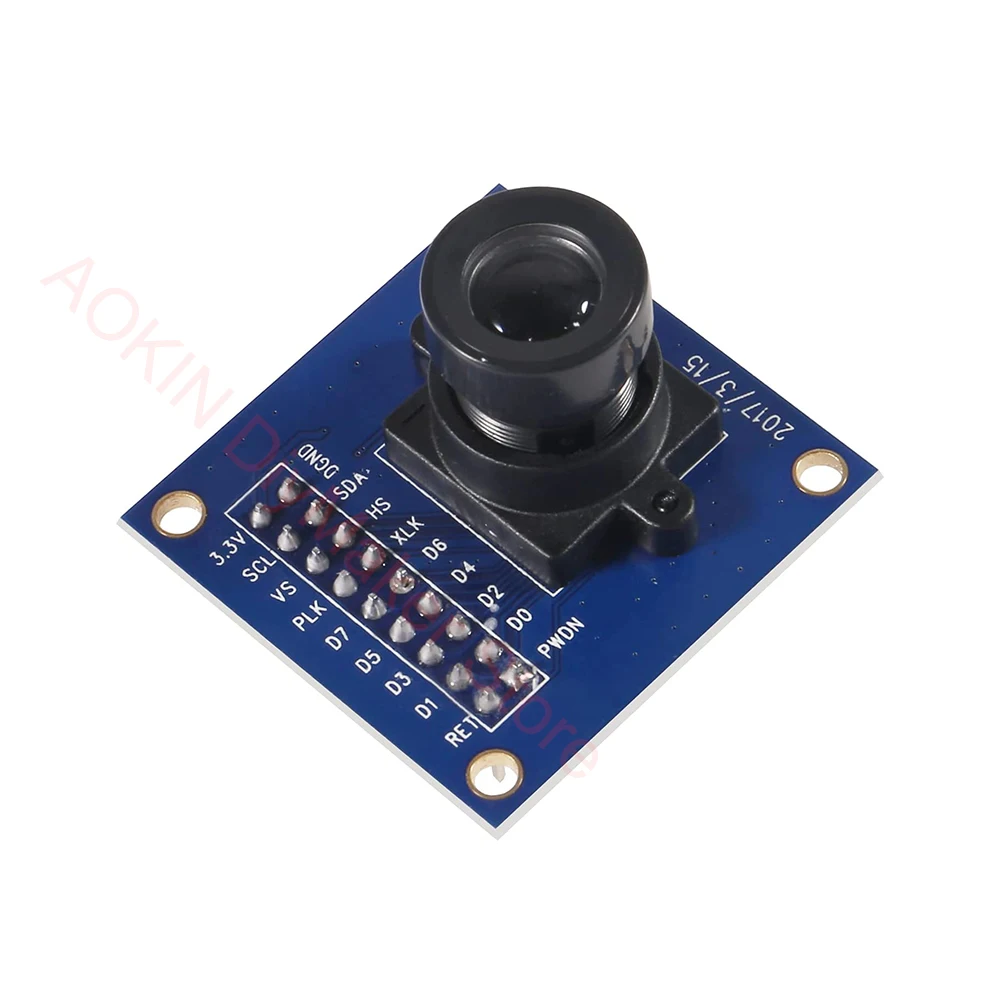

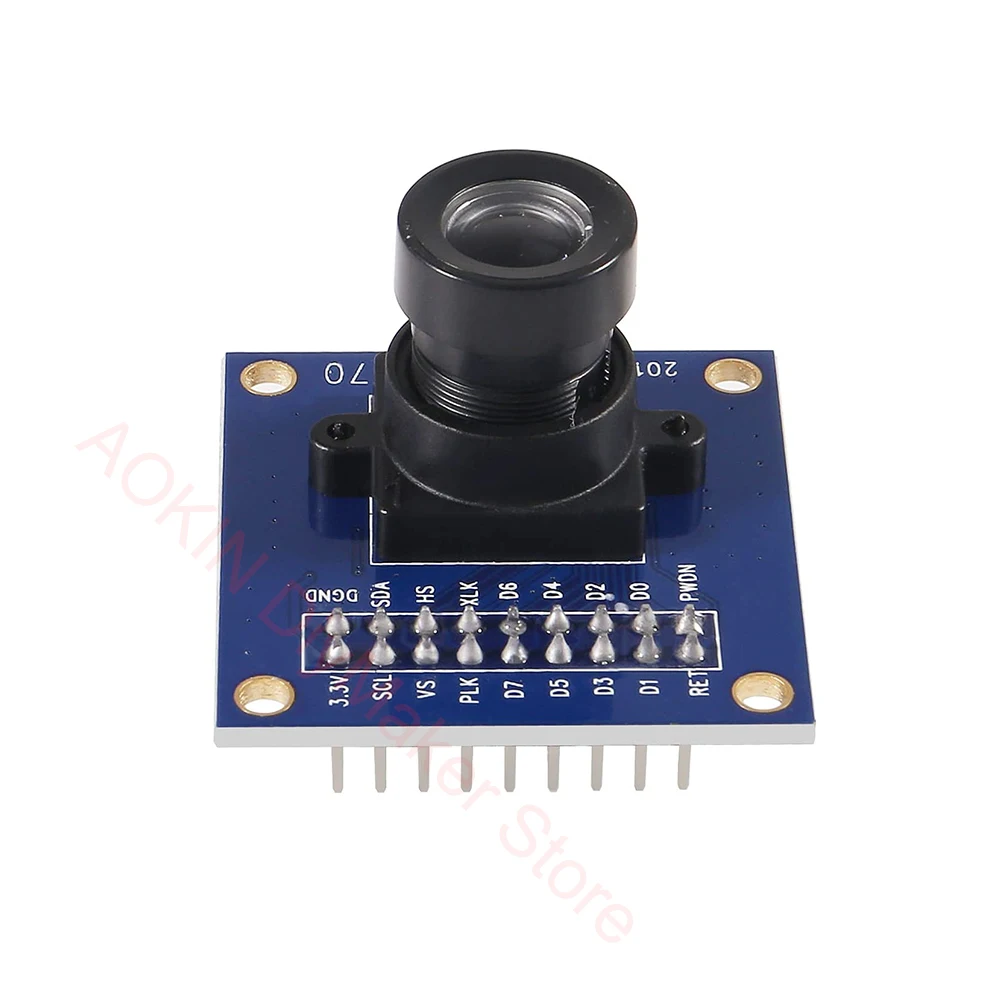

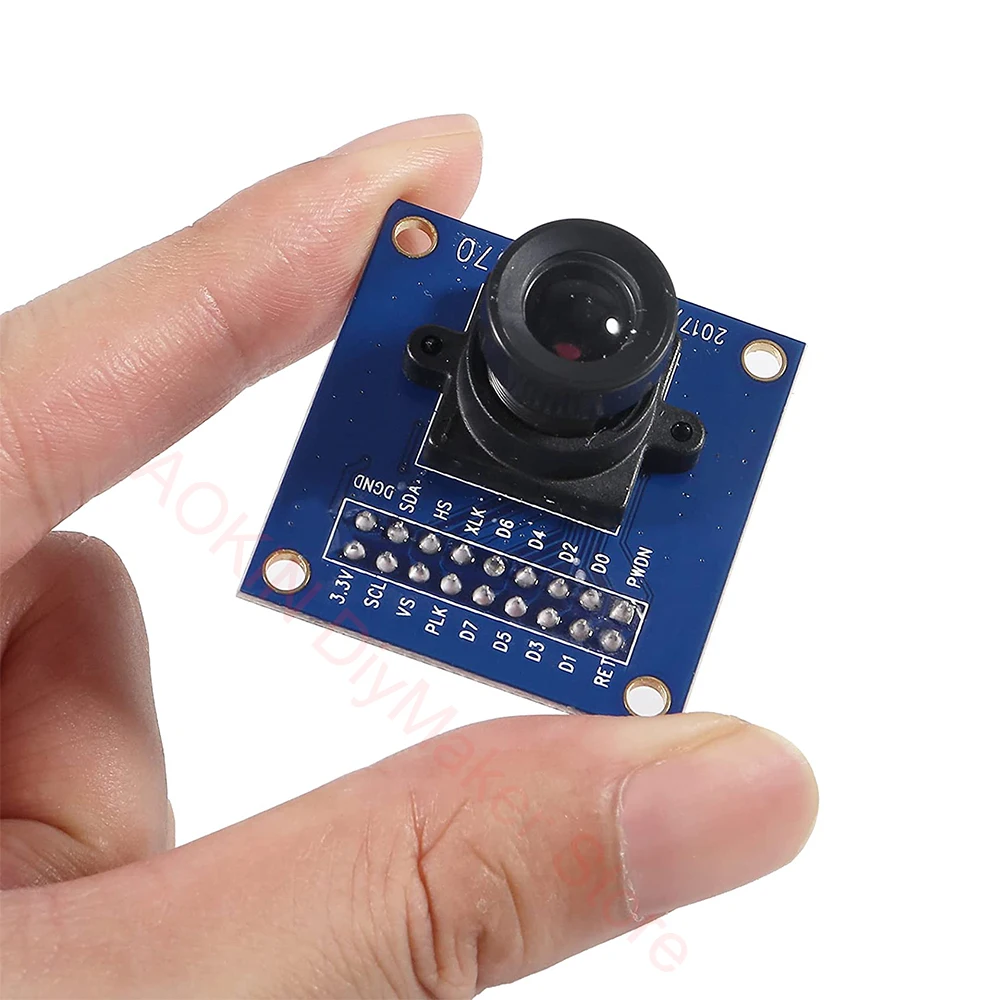

Определение штифта:

3V3 ----- Вход источника питания напряжения (3,3, 5V рекомендуется, но не рекомендуется погружать)

GDN ----- точка заземления

SIO_C --- часы управления интерфейсом SCCB (Примечание: для некоторых низкоуровневых микроконтроллеров требуется подтягивающее управление, аналогичное интерфейсу I2C)

SIO_D --- последовательный ввод данных (выход) сторона интерфейса SCCB (Примечание: некоторые микроконтроллеры низкого уровня нуждаются в пульте управления, аналогичном интерфейсу I2C)

VSYNC --- сигнал синхронизации кадров (выходной сигнал)

HREF ---- сигнал синхронизации линии (выходной сигнал)

PCLK ---- пиксельные часы (выходной сигнал)

D0-D7 --- порт передачи данных (выходной сигнал)

RESTE --- порт сброса (при нормальном использовании)

PWDN ---- режим выбора энергопотребления (нормальное использование низкое)

Посылка включает в себя:

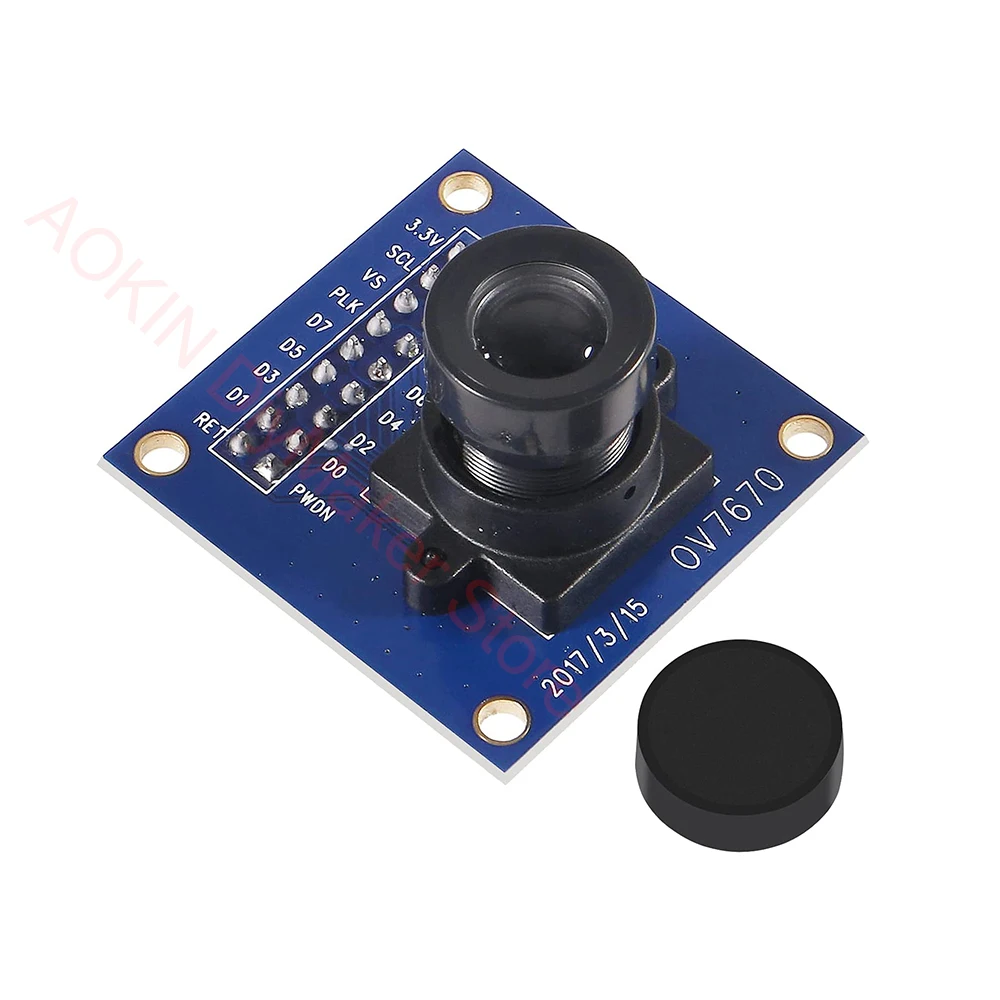

Модуль камеры OV7670-1 шт.
