Управляемый промышленный 10 Порты и разъёмы коммутатор питания через ethernet 802.3af/10/100/1000M 8 * POE Порты и разъёмы s + 2 * для программирования в производственных условиях Порты и разъёмы s

Описание

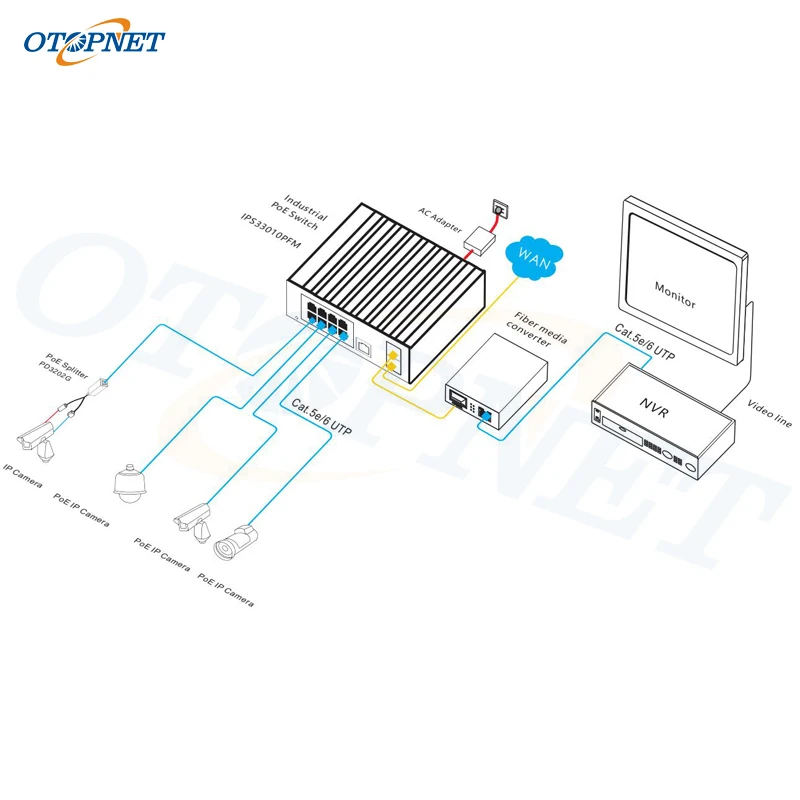

IPS33010PFM представляет собой полный гигабитный управляемый промышленный PoE коммутатор. Он имеет 8*10/100/1000M PoE портами локальной сети) и 2*100/1000 м для программирования в производственных условиях оптическими портами. Порт 1-8 может sup порт IEEE802.3af/по стандарту POE. Однопортовый POE мощность до 30 Вт. В качестве устройства питания POE он может автоматически обнаруживать и идентифицировать электрическое оборудование, которое соответствует стандарту и обеспечивает питание через кабель. Он может поставлять POE терминальное оборудование, такое как беспроводной AP, сетевая камера, сетевой телефон, промышленный датчик и так далее, для удовлетворения спроса на высокоплотную сетевую среду питания PoE. Подходит для интеллектуальных перевозок, железнодорожных перевозок, электроэнергии, горнодобывающей промышленности, металлургии и зеленой энергии. Промышленные сцены, такие как строительство, создают экономически эффективную и стабильную коммуникационную сеть.

IPS33010PFM имеет функцию управления сетью L2 +, поддерживает управление IPv4. управление статическим маршрутом, переадресацию полной линии, механизм защиты, политика ACL/QoS и VLAN, и прост в управлении и обслуживании. Поддержка нескольких протоколов резервирования сети STP/RSTP/MSTP(<50 мс) для улучшения резервного копирования и надежности сети. Когда односторонняя сеть выходит из строя, связь может быть быстро восстановлена, чтобы обеспечить важную бесперебойную связь для приложений. В соответствии с фактическими требованиями приложения, вы можете настроить несколько приложений, таких как управление питанием PoE, управление дорожным потоком портов, разделение VLAN и SNMP через режим управления веб-сетью.

Характеристика

NГигабитACcess,SFP волокнаЧернила

◇SПорт upportGigabit EthernetИГигабитSFP pКомбинация, которая позволяет пользователям гибко создавать сети для удовлетворения потребностей различных сценариев.

◇Поддержка неблокирующей передачи проволоки.

◇Поддержка full-duplex на основе IEEE802.3x и half-duplex на основеBУдарное давление.

NМощныйПортЗащита от молнии, ультра-широкий вход напряжения

◇Контактный разряд 8кв, воздушный разряд 15кВ,Порт молниезащиты общий режим 4КВ, дифференциальный режим 2КВ

◇Промышленный Двойной вход питания

◇Вход постоянного тока: 48V-57V

NИнтеллектуальный источник питания PoE

◇8* 10/100/1000Base-TRJ45 портов, удовлетворяя потребности мониторинга безопасности, телекоммуникационной системы, беспроводного покрытия и других сценариев.

◇IEEE802.3af/at PoE стандарт, без повреждения устройств без PoE.

◇Приоритетная система для порта PoE, она будет поставлять питание на порт высокого уровня приоритета, прежде чем бюджет питания будет недостаточным и позволит избежать перегрузки устройства.

◇Управление сетью PoE, реализация распределения питания порта PoE, настройка приоритета, просмотр состояния питания порта, планирование времени и т. д.

NУправление сетью PoE и функция быстрого кольца

◇IEEE802.1Q VLAN, гибкое разделение VLAN и конфигурация QinQ.

◇QoS, режим приоритета на основе 802,1 P, Port & DSCP, алгоритм планирования очереди, включая EQU, SP, WRR & SP + WRR.

◇ALC, фильтровать пакет данных путем настройки соответствующих правил, обработки операции и разрешения времени, а также обеспечить гибкий и безопасный контроль доступа.

◇IGMP V1/V2 и IGMP Snooping.

◇STP/RSTP/MSTP.

◇Статическая и динамическая агрегация.

NБезопасность

◇Аутентификация 802.1X.

◇Изоляция порта,Контроль шторма.

◇Привязка IP-MAC-VLAN порта.

NСтабильный и надежный

◇Низкое энергопотребление, алюминиевый корпус. НетВентилятор.

◇CCC, CE, FCC, RoHS.

◇Дружественная к пользователю панель, она может показать состояние устройства через светодиодный индикатор PWR,SYS, Link,L/A,PoE.

NУниверсальное дистанционное управление и управление

◇Веб-управление, командная линия CLI (консоль, Telnet), SNMP (V1/V2/V3).

◇HTTPS, SSLV3 и SSHV1/V2.

◇RMON, system log, LLDP и port traffic.

◇Мониторинг ЦП, мониторинг памяти, тест на эхо и диагностику кабеля.

Модель

IPS33010PFM

Характеристики интерфейса

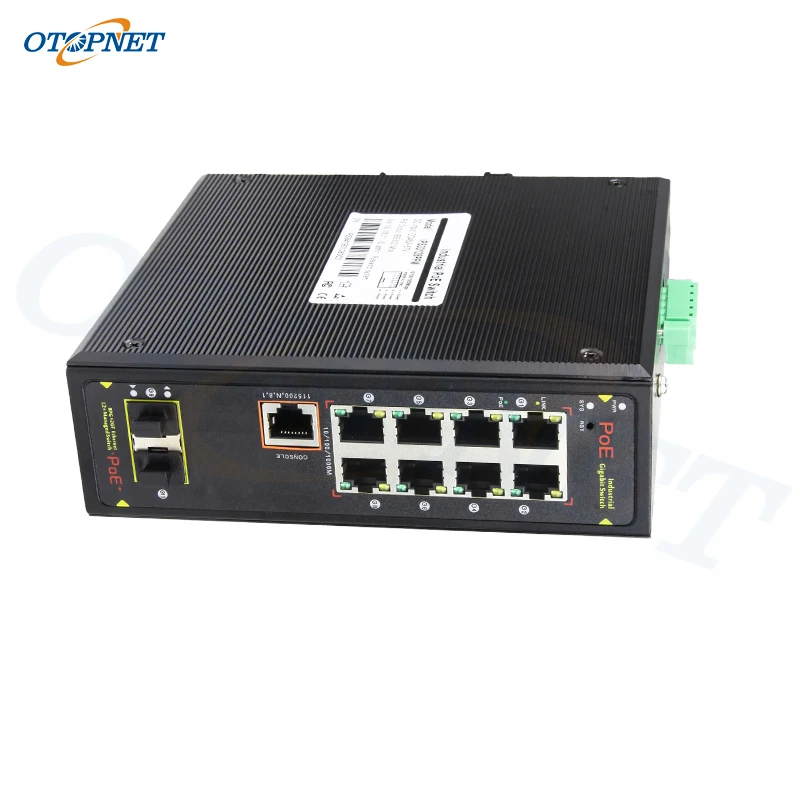

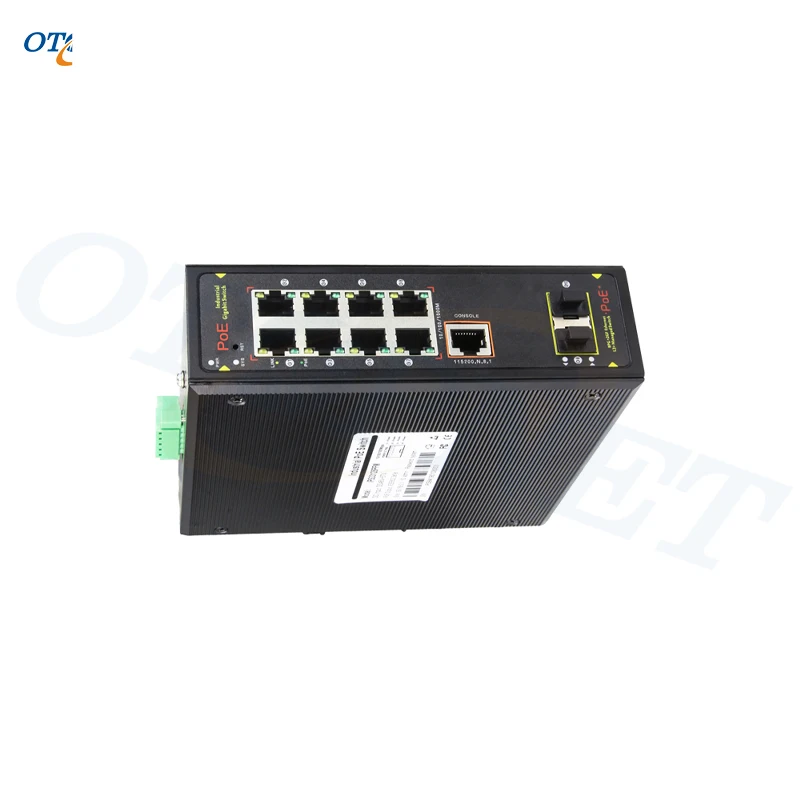

Фиксированный порт

8* 10/100/1000Base-T PoE портами (в соответствии с данными/Мощность)

2* 100/1000Base-X uplink SFP слот порты (данные)

1 * RS232 порт консоли (115200,N,8,1)

2 набора V +, V-relidary DC power interface (5Контактный Терминал Phoenix)

Порт Ethernet

Порт 1-8 sup порт10/100/1000Base-T,AUto-sensing,Full/half duplex MDI/MDI-X Самоадаптация

Передача витой пары

10BASE-T: Cat3,4,5 UTP(≤ 100 м)

100BASE-TX: Cat5 или более поздний UTP(≤ 100 м)

1000BASE-T: Cat5e или более поздний UTP(≤ 100 м)

Слотпорт SFP

Гигабитный SFP оптический волоконный интерфейс, по умолчанию соответствующие оптические модули (опциональный заказ одномодовый/многомодовый, одноволоконный/двухволоконный оптический модуль. LC)

Оптический кабель/Расстояние

Мульти-Режим: 850 нм/0 ~ 550 м, одиночный-Режим: 1310 нм/0 ~ 40 км, 1550 нм/0 ~ 120 км.

Чип-параметр

Тип сетевого управления

L2 +

Сетевой протокол

Ieeee802.3 10BASE-T,IEEE802.3i 10Base-T,IEEE802.3u 100Base-TX

IEEE802.3ab 1000Base-TX,IEEE802.3z 1000Base-X,IEEE802.3x

Режим пересылки

Храните и вперед (полная скорость провода)

Мощность переключения

128Гбит/с

Переадресация

Скорость @ 64 байт

14,88 Mpps

MAC

8K

Буферная память

4,1 м

Джамбо рамка

10K

ЦП (Гц)

500 м

Драм

1 г

Вспышка

128 м

Светодиодный индикатор

Мощность: PWR(GReen),Система: SYS (GReen),Сеть: Link (YМягкий), Порт волокна:L/A(GReen),PoE: PoE (GReen)

Переключатель сброса

Да.ПНажмите и удерживайте переключатель сброса в течение 10 секунд и отпустите его, чтобы восстановить заводские настройки

PoE и питаниеПоставка

PoEPort

Порт от 1 до8

Управление PoE

Рабочий статус PoE

Задержка запуска источника питания

Приоритетная конфигурация вывода PoE

Планирование работы и времени PoE

Общий предел мощности питания PoE

Выходная мощность PoE, выключение и af и at

Штырь источника питания

1/2 (+), 3/6 (-)

MaxPower на порт

30 Вт,IEEE802.3af/at

ВсегоПOwer/INputVOltage

120 Вт/48 В постоянного тока

Энергопотребление

Режим ожидания <8W,Полная нагрузка <120W

INputVOltage/Интерфейс

48-57VDC, 5PindustrialПHoix терминал, поддержка защиты от обратного хода.

Питание

Нет, дополнительно 48 В/120Вт или 48 В/240Windustrial источник питания

Физический параметр

Рабочая температура/Влажность

-40 ~ +75°C,5% ~ 90% RH без конденсации

Температура хранения/Влажность

-40 ~ + 85 °C,5% ~ 95% RH без конденсации

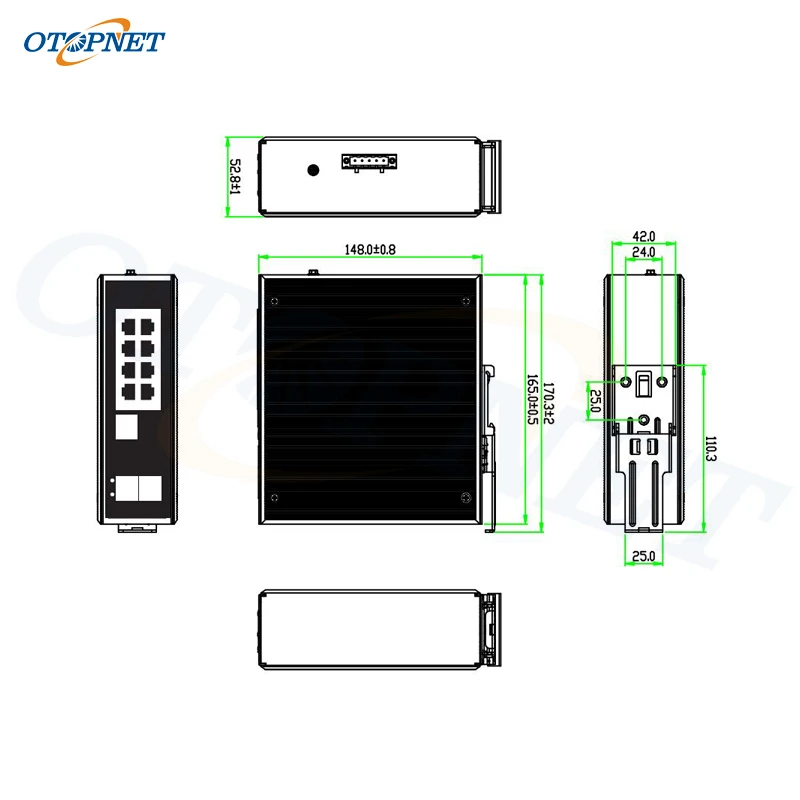

Размер (Д * Ш * В)

165*148*54 мм

Вес нетто/брутто

<0,8Кг/<1,2Кг

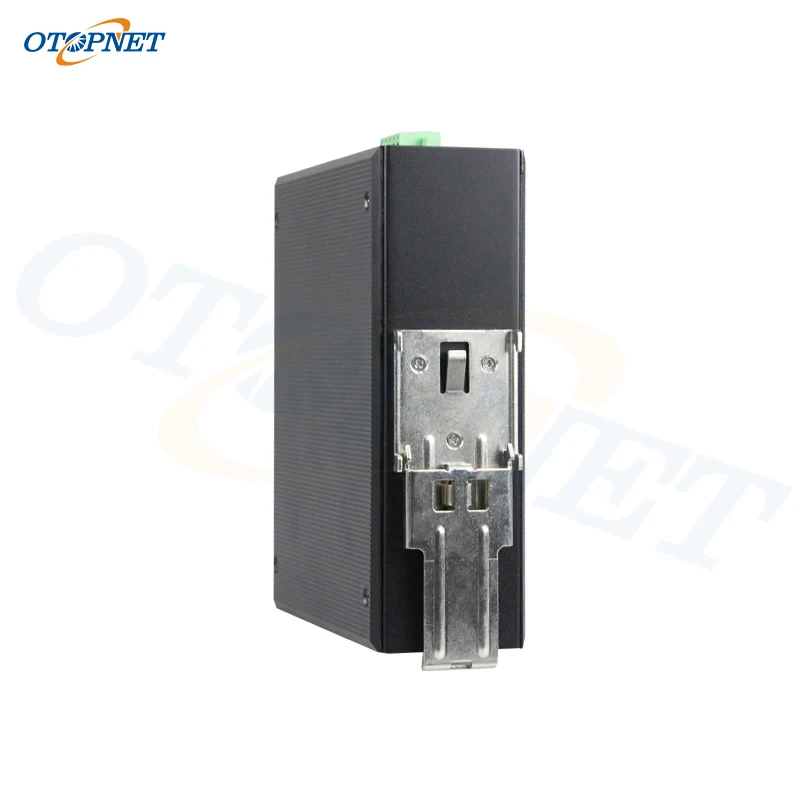

Установка

Рабочий стол, din-рейка

Сертификация и гарантия

МолнияПRotection/PRotectionLEvel

Молниезащита: 6кВ 8/20us; Уровень защиты: IP40

IEC61000-4-2(ESD):± 8кв контактный разряд, ± 15кВ воздушный разряд

IEC61000-4-3(RS):10 В/м (80 ~ 1000 МГц)

IEC61000-4-4(EFT): Кабель питания: ± 4КВ; Кабель передачи данных: ± 2КВ

IEC61000-4-5 (всплеск напряжения): Кабель питания: см ± 4КВ/ДМ ± 2КВ; Кабель передачи данных: ± 4КВ

IEC61000-4-6 (радиочастотная передача):10 в (150 кГц ~ 80 МГц)

IEC61000-4-8 (мощность частота магнитного поля):100A/m;1000A/м, 1s 3s

IEC61000-4-9 (импульсное магнитное поле):1000A/m

IEC61000-4-10 (демпфированное колебание):30A/m 1 МГц

IEC61000-4-12/18 (ударная волна): см 2,5 кв, дм 1 кв

IEC61000-4-16 (передача в обычном режиме):30 В; 300 В, 1 с

FCC часть 15/CISPR22(EN55022): классB

IEC61000-6-2 (Общий промышленный стандарт)

Механические свойства

IEC60068-2-6 (анти-вибрация),IEC60068-2-27 (анти-шок)

IEC60068-2-32 (Бесплатная доставка)

Сертификация

CCC,CE mark, коммерческий,CE/LVD EN60950,FCC часть 15 класс B;RoHS

Гарантия

5 лет, пожизненное обслуживание.

Функции сетевого управления

Интерфейс

IEEE802.3X (полный дуплекс)

Настройка защиты от температуры порта

Порт зеленый Ethernet Энергосберегающие настройки

Управление штормовой передачей на основе скорости порта

Ограничение скорости потока сообщений в порту доступа.

Минимальный размер частиц составляет 64 Кбит/с.

Особенности Layer3

L2 + nУправление etwork,IPV4 управления

Статический маршрут, по умолчанию маршрут @ 128 шт,APR @ 1024 шт

VLAN

4K VLAN на основе порта, IEEE802.1q

VLAN на основе протокола,VLAN на базе MAC

Конфигурация QinQ,Конфигурация порта доступа, багажника, гибрида

Агрегация портов

LACP, статическая агрегация,Макс.5Группы агрегатов и 8 портов для каждой группы.

Связующее дерево

STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1s)

Протокол промышленной кольцевой сети

250Кольцо, максимум250Устройства на одно кольцо.

Многоадресная рассылка

MLD Snooping v1/v2, Многоадресная VLAN

IGMP Snooping v1/v2, максимум 1024 групп многоадресной рассылки, быстрый выход

Зеркальное отображение портов

Двунаправленное зеркалирование данных на основе порта

QoS

Ограничение скорости на основе потока

Фильтрация пакетов на основе потока

8 * выходные очереди каждого порта

802,1 p/DSCP приоритетное сопоставление

Diff-Serv QoS, приоритет/Примечание

Алгоритм планирования очереди (SP, WRR, SP + WRR)

ACL

ACL на основе порта,ACL на основе порта и VLAN

Фильтрация пакетов от L2 до L4, сопоставление первых сообщений 80 байт. Предоставляет ACL на основе MAC, mac-адреса назначения, IP источника, IP назначения, типа протокола IP, TCP/UDP порта, диапазона портов TCP/UDP и VLAN и т. д.

Безопасность

IP-MAC-VLAN переплет

Проверка ARP, анти-DoS Атака

AAA и RADIUS, лимит обучения MAC

Черные отверстия Mac, защита от IP источника

IEEE802.1X и аутентификация mac-адреса

Управление storm вещания, резервное копирование данных хоста

SSH 2,0, SSL, изоляция порта, ограничение скорости сообщений ARP

Управление пользователя и защита паролем

DHCP

DHCP клиент, DHCP Snooping,DHCP сервер, DHCP реле

Управление

Восстановление с одним ключом

Кабель диагностический, LLDP

Веб-управление (HTTPS)

NTP, журнал работы системы, тест Ping

Режим мгновенного использования процессора

Консоль/AUX модем/Telnet/SSH2.0 CLI

Загрузка и управление на FTP, TFTP, Xmodem, SFTP,SNMP V1/V2C/V3

NMS-SMartNEtworkМУправлениеSYstemПLatform (LLDP + SNMP)

Системы

Сетевой кабель категории 5 Ethernet

Веб-браузер: Mozilla Firefox 2,5 или выше, Google browser chrome V42 или выше, Microsoft интернет исследование 10 или более поздней версии;

TCP/IP, сетевой адаптер и сетевая операционная система (например, Microsoft Windows, Linux или Mac OS X), установленные на каждом компьютере в сети
