Усилитель может использовать модуль серии RA,M Toshiba SU, а панель имеет автоматическую схему трансивера (не включает модуль и радиатор).
Напряжение питания модуля влияет на передающую Мощность. В пределах рабочего напряжения, чем ниже напряжение, тем ниже Передающая Мощность.
Антенна влияет на расстояние связи и, пожалуйста, выберите правильную антенну.

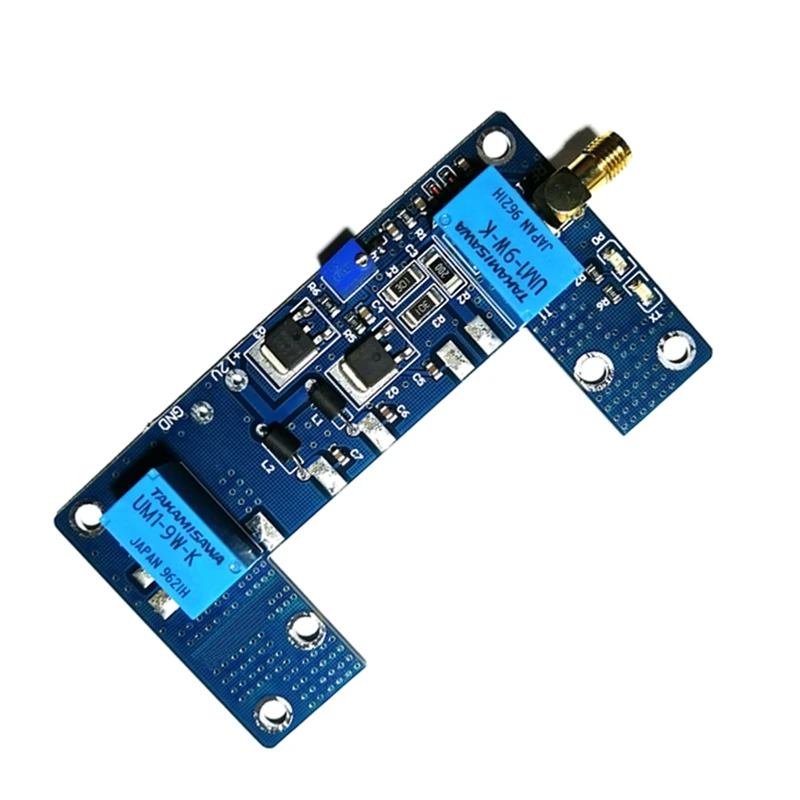

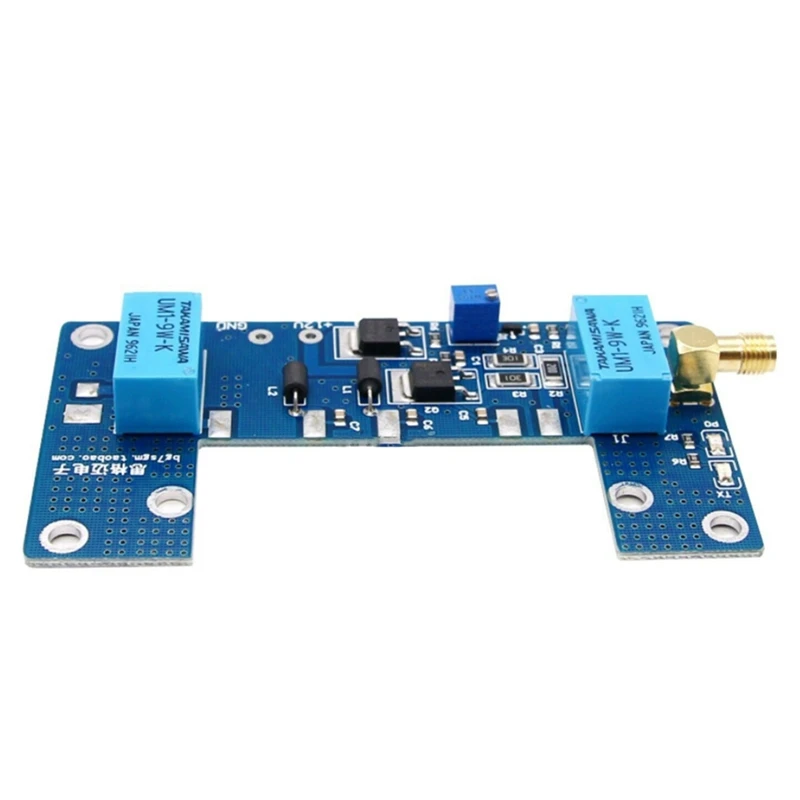

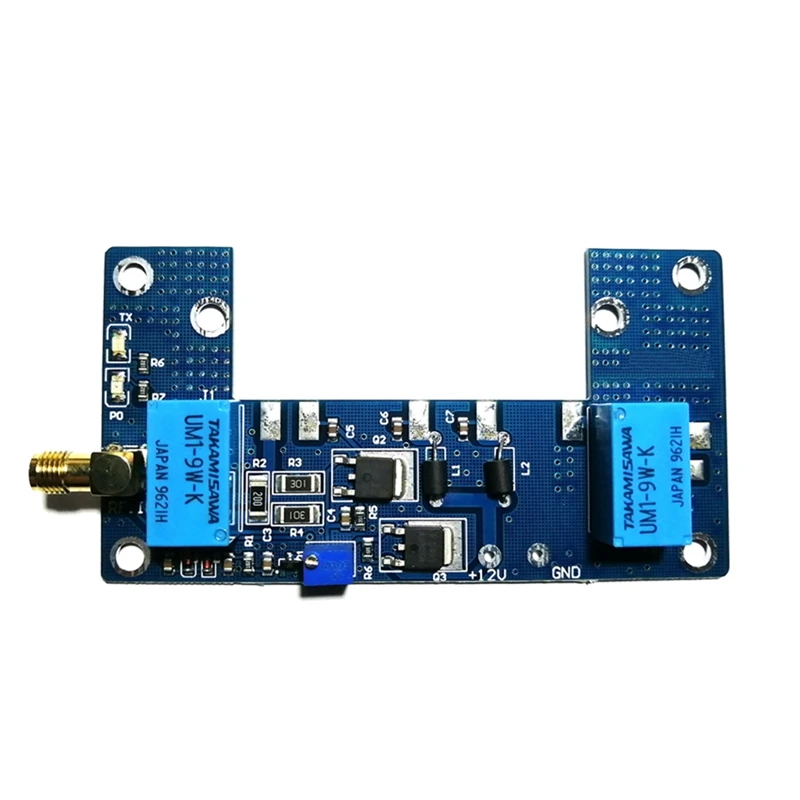

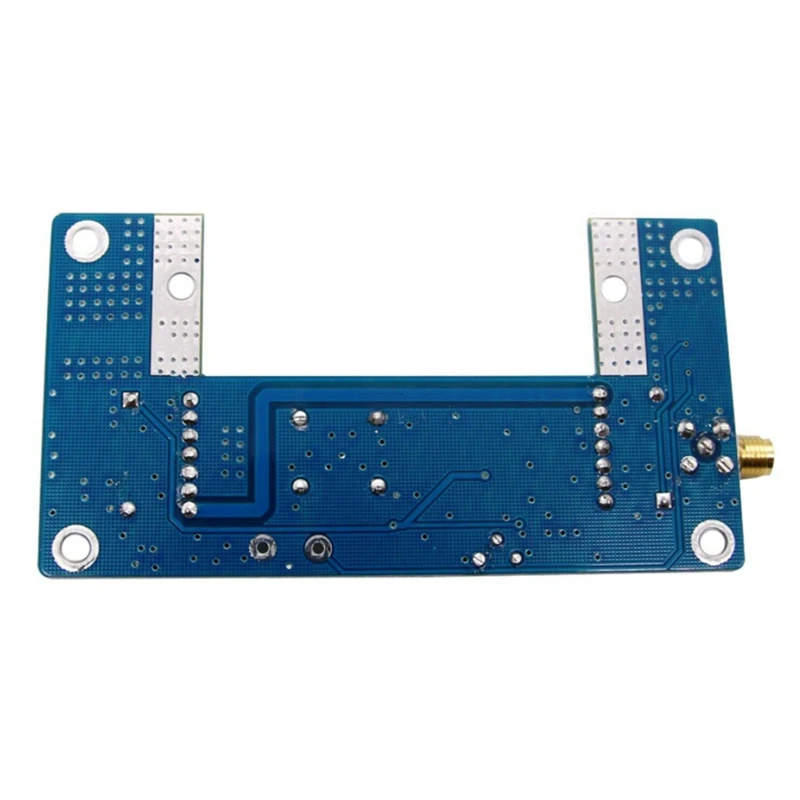

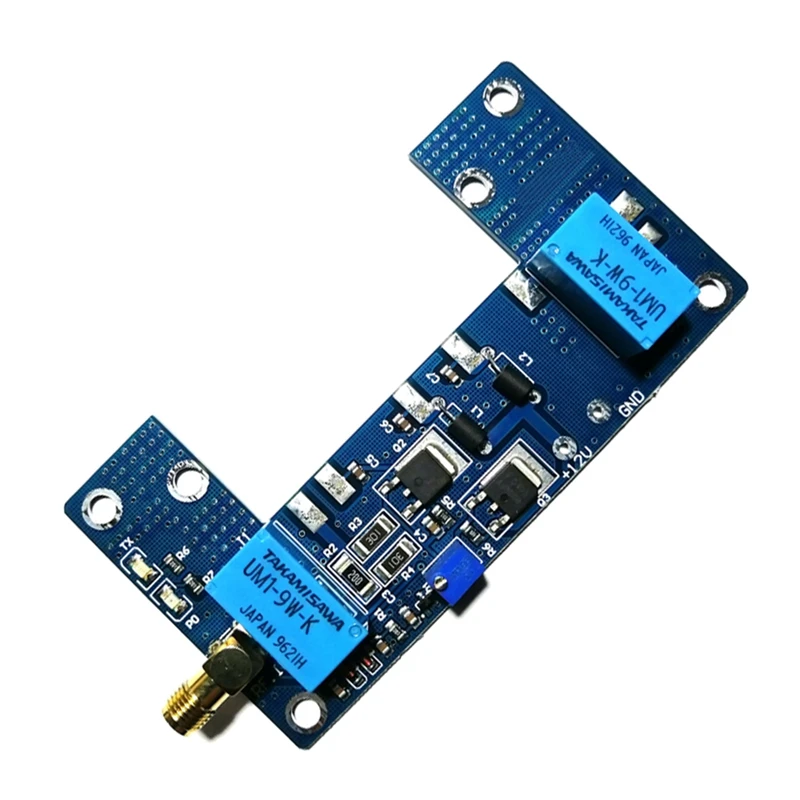

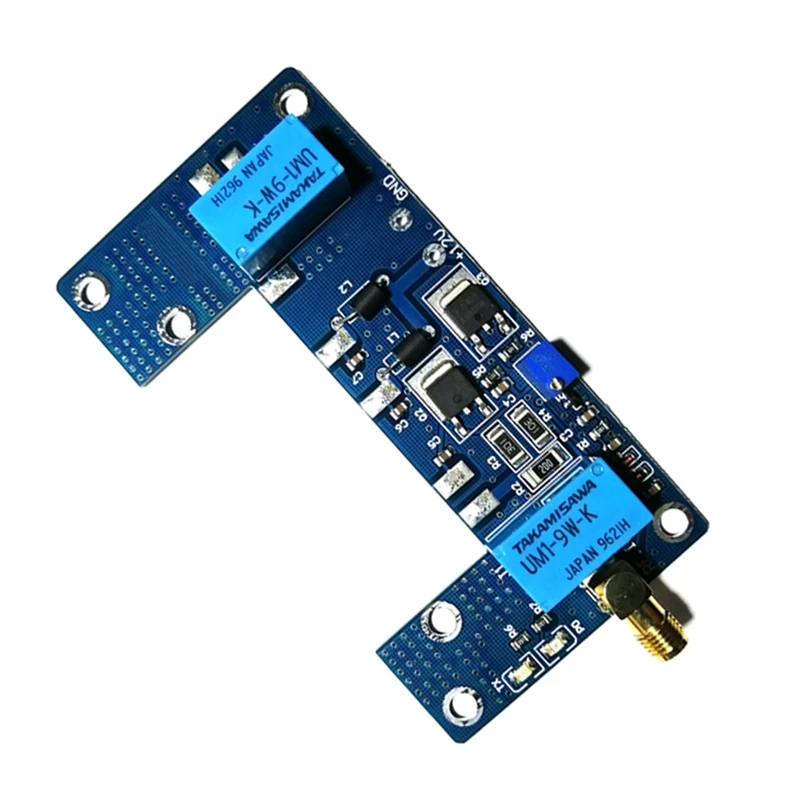

Плата усилителя мощности RF: панель PCB является периферийной схемой для модуля питания. Он может нормально работать с модулем серии RA,M, Toshiba SU. Он предназначен для 1-5 Вт ручной walkie-talkie.Auto цепи ransceiver, увеличивая мощность передачи.

1: светодиодный светильник (зеленый); Светодиодный светильник (красный)
2:1-5 Вт вход питания (внешнее резьбовое внутреннее отверстие SMA)
3:DC-12-13.8 в интерфейс источника питания
4: модуль второго штыря (VGG) напряжения и регулировки мощности, по часовой стрелке, напряжение увеличивается; Против часовой стрелки, напряжение уменьшается.
5: выходной интерфейс питания (верхний отрицательный, нижний положительный)
Спецификация:
Максимальная доступная мощность: 70 Вт
Входная мощность: 1-5 Вт
Частота передачи: зависит от режима модуля
Выходная мощность: зависит от режима установки модуля
Источник питания: 10-13,8 В постоянного тока
Ток холостого хода: 10-20mA
Выходная мощность: 10-80 Вт (зависит от модуля)
Рабочая частота: 130-170400-470 (зависит от модуля)
Потеря вставки:-1,5 дБ
Коэффициента стоячей волны: 1,5
Цвет: синий
Материал: пластик
Размер: 94x50x1,6 мм

Посылка:
1 * Радиочастотный усилитель платы приемопередатчика печатной платы

Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
